ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
2
3
4
567
8
9
FAU23142
Contrôle et lubrification des
leviers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
FAU23182
Contrôle et lubrification de la
pédale de frein Contrôler le fonctionnement de la pédale de
frein avant chaque départ et lubrifier l’articu-
lation de la pédale quand nécessaire.
Lubrifiants recommandés :Levier de frein :Graisse silicone
Levier d’embrayage :
Graisse à base de savon au lithium
Lubrifiant recommandé :Graisse à base de savon au lithium
32D-9-F8.book 31 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
1
2
3
4
56
7
8
9
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourraitperdre le contrôle du véhicule.
FAUM1652
Lubrification des pivots du bras
oscillant Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]

2. Tout en actionnant le frein avant, ap- puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé : Graisse à base de savon au lithium
Lubrifiant recommandé : Graisse à base de savon au lithium
32D-9-F8.book 32 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
2
3
4
567
8
9
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. 1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-40 pour plus de détails.)
AVERTISSEMENT! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne puis-
se se renverser.
[FWA10751]

2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrô ler et, si nécessai-
re, réparer la direct ion par un conces-
sionnaire Yamaha.
32D-9-F8.book 33 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
1
2
3
4
56
7
8
9
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU46343
Batterie La batterie se situe derrière le cache D.
(Voir page 6-9.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la con-
nexion des câbles de batterie et de
resserrer correctement, si nécessaire.
AVERTISSEMENT
FWA10760

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Évit er tout contact d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
3. Batterie
3
2
1
32D-9-F8.book 34 ページ ２０１１年７月３日　日曜日　午後２時８分

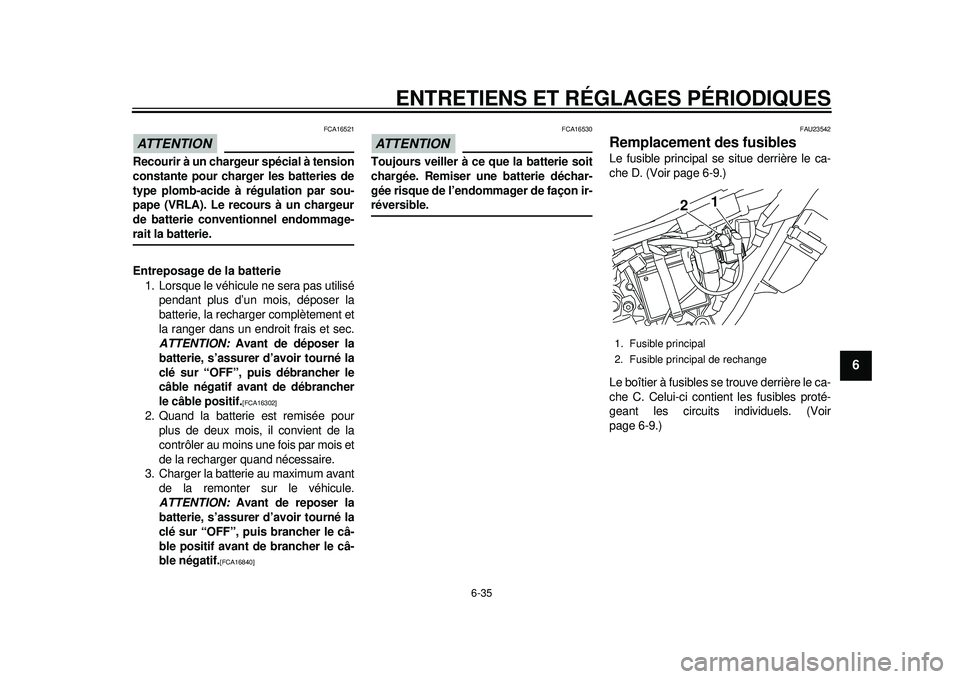

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
2
3
4
567
8
9
ATTENTION
FCA16521
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-rait la batterie.
Entreposage de la batterie1. Lorsque le véhicule ne sera pas utilisé pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]

2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION: Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le câ-
ble positif avant de brancher le câ-
ble négatif.
[FCA16840]

ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endom mager de façon ir-réversible.
FAU23542
Remplacement des fusibles Le fusible principal se situe derrière le ca-
che D. (Voir page 6-9.)
Le boîtier à fusibles se trouve derrière le ca-
che C. Celui-ci contient les fusibles proté-
geant les circuits individuels. (Voir
page 6-9.)1. Fusible principal
2. Fusible principal de rechange
21
32D-9-F8.book 35 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
1
2
3
4
56
7
8
9
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si un fusible neuf grille immédiate-
ment, faire contrôler l’installation élec-
trique par un concessionnaire
Yamaha.
FAU45215
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à ampou-
le halogène. Si l’ampoule du phare grille, la
remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peintu-
re.

Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de pha-
re d’un wattage supérieur à celuispécifié.
1. Fusible du système d’injection de carbu- rant
2. Fusible du ventilateur de radiateur
3. Fusible de sauvegarde
4. Fusible d’allumage
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
7
123456
Fusibles spécifiés : Fusible principal: 30.0 A
Fusible d’allumage:
7.5 A
Fusible du système de signalisation: 10.0 A
Fusible de phare: 15.0 A
Fusible du ventilateur de radiateur:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible du système d’injection de car-
burant: 7.5 A
32D-9-F8.book 36 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
2
3
4
567
8
9
1. Déposer ensemble le carénage dephare et l’optique de phare après avoir
retiré les vis et en tirant vers le haut
comme illustré.
2. Déconnecter la fiche rapide de phare, puis déposer la protection de l’ampou-
le. 3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.
5. Reposer la protection de l’ampoule, puis connecter la fiche rapide. 6. Remettre le carénage de phare (ainsi
que l’optique de phare) à sa place,
puis le fixer à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau de phare par un concessionnaire
Yamaha.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
1
2
1
32D-9-F8.book 37 ページ ２０１１年７月３日　日曜日　午後２時８分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
1
2
3
4
56
7
8
9
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant aprèsavoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION: Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11191]

1. Vis
2. Lentille du clignotant
1
2
1. Ampoule de clignotant
1
