TELAIO
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
3. Installare:
• Coperchio in gomma
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare:
• Funzionamento uniforme del
forcellone oscillante
Rumorosità inusuale/funziona-
mento non uniforme→Lubrificare
o riparare i punti di articolazione.
Danno/perdita di olio→Sostituire.REGOLAZIONE DEL PRECARICO
MOLLA AMMORTIZZATORE
POSTERIORE
1. Sollevare la ruota posteriore
ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere:
• Telaio posteriore
3. Misurare:
• Lunghezza di montaggio della
molla
Il marchio identificativo I.D. "a" e indi-
cato sull'estremita della molla.
4. Regolare:
• Precarico della molla
Operazioni per la regolazione:
a. Allentare il controdado "1".
b. Allentare il dispositivo di regolazi-
one "2" fino a quando non vi è del
gioco tra la molla e lo stesso dis-
positivo di regolazione.c. Misurare la lunghezza libera "a"
della molla.
d. Ruotare il dispositivo di regolazi-
one "2".
• Prima di procedere alla regolazi-
one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa-
ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
Non tentare mai di ruotare il dis-
positivo oltre il livello di regolazi-
one massimo o minimo.
e. Serrare il controdado.
5. Installare:
• Telaio posteriore (superiore) Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
10 scatti verso l’ester-
no
* 11 scatti verso l’ester-
no
* Eccetto USA e CDN
Lunghezza di montaggio
standard:
IDENTIFICATI-
VO/QUANTITÀLunghezza
Giallo/1 249 mm
(9.80 in)
*245.0 mm
(9.65 in)
**248.5 mm
(9.78 in)
* Per AUS, NZ e ZA
** Per EUROPA
Rigido→Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido→Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Punto di regolazione:
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 22
mm (0.87 in)
dalla sua
lunghezza lib-
era.Posizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua
lunghezza lib-
era.
Controdado:
30 Nm (3.0 m•kg, 22
ft•lb)
Telaio posteriore (superi-
ore):
38 Nm (3.8 m•kg, 27
ft•lb)

3-29
TELAIO
• Telaio posteriore (inferiore)
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in esten-
sione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sulla staffa.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN BASSA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in bassa
compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l’esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sul dispositivo di rego-
lazione di smorzamento in alta
compressione.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in alta
compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di rotazioni
verso l’esterno. (Allinea il riferi-
mento punzonato "a" sul dispositi-
vo di regolazione con il
riferimento punzonato "b" sul cor-
po del dispositivo di regolazione). Telaio posteriore (inferi-
ore):
32 Nm (3.2 m•kg, 23
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
10–13 scatti verso l’es-
terno
Rigido "a" →Aumentare la forza
di smorzamento in bassa com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in bassa com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
11–14 scatti verso l’es-
terno
* 12–15 scatti verso
l’esterno
* AUS, NZ e ZA
Rigido "a" →Aumentare la forza
di smorzamento in alta com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in alta com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo2 rotazioni ver-
so l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)

3-30
TELAIO
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
CONTROLLO DELLA PRESSIONE
PNEUMATICI
1. Misurare:• Pressione dei pneumaticiNon conforme alle specifiche →
Regolare.
• Controllare il pneumatico quando e freddo.
• Se gli elementi di arresto del tallone sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio
quando la pressione e bassa.
• La valvola del pneumatico inclinata indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
• Se si nota che la valvola del pneu- matico e inclinata, il pneumatico e
fuori posizione. Correggere la po-
sizione del pneumatico.
CONTROLLO E SERRAGGIO
RAGGI
La seguente procedura si applica a
tutti i raggi.
1. Controllare:
• Raggi Deformazioni/danni
→Sostituire.
Raggio lento →Serrare.
Picchiettare sui raggi con un cac-
ciavite.
Un raggio ben stretto emette una to-
nalità chiara e tintinnante; un raggio
allentato emette un suono sordo.
2. Serrare:
• Raggi(con una chiave tendiraggi "1")
Assicurarsi di serrare i raggi prima e
dopo il rodaggio.
CONTROLLO RUOTE
1. Controllare:• Scentratura ruotaSollevare la ruota e farla ruotare.
Scentratura anomala → Sostitu-
ire.
2. Controllare: • Gioco cuscinettiPresenza di gioco →Sostituire. CONTROLLO E REGOLAZIONE
TESTA DI STERZO
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore. AVVERTENZA! Sup-
portare fermamente il veicolo
in modo che non ci sia pericolo
che si ribalti.
2. Controllare: • Fusto dello sterzo
Afferrare il fondo delle forcelle e
muovere delicatamente il gruppo
della forcella avanti e indietro.
Gioco →Regolare la testa dello
sterzo.
3. Controllare: • Funzionamento uniforme dello
sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme →
Regolare la ghiera dello sterzo.
4. Regolare: • Ghiera dello sterzo
Operazioni per la regolazione della
ghiera dello sterzo:
a. Togliere il faro.
b. Togliere il manubrio e la staffa su- periore.
c. Allentare la ghiera dello sterzo "1" con la chiave per ghiere "2".
d. Serrare la ghiera dello sterzo "3" con la chiave per ghiere "4".
Posizione standard:
1–1-1/3 rotazioni verso
l’esterno
* 1-1/12–1-5/12 rotazio-
ni verso l’esterno
* Per EUROPA
Pressione standard dei
pneumatici:100 kPa (1.0 kgf/cm
2,
15 psi)Chiave tiraraggi: YM-01521/90890-01521
Raggi: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Chiave per ghiere:
YU-33975/90890-01403

3-31
TELAIO
• Applicare il grasso a base di sa-
pone di litio sulla filettatura del fusto
dello sterzo.
• Posizionare la chiave dinamometri-
ca e la chiave per ghiere ad angolo
retto.
e. Allentare la ghiera dello sterzo di
un giro.
f. Serrare la ghiera dello sterzo con
la chiave per ghiere.
Evitare di serrare troppo.
g. Controllare il fusto dello sterzo
ruotandolo completamente. Se
non ruota liberamente, togliere il
gruppo del fusto dello sterzo e
controllare i cuscinetti.
h. Installare la rondella "5", collarino
"6", la staffa superiore "7", la ron-
della "8", il dado fusto dello sterzo
"9", il manubrio "10", il supporto
superiore manubrio "11" e il faro
"12".
• Installare il collarino "6" con il di-
ametro interno più largo rivolto ver-
so il basso.
• Il supporto superiore del manubrio
deve essere installato con il riferi-
mento punzonato "a" rivolto in
avanti.
• Installare il manubrio in modo che i
contrassegni "b" siano in posizione
su entrambi i lati.
• Installare il manubrio in modo che la
sporgenza "c" del supporto superi-
ore del manubrio sia posizionata sul
contrassegno sul manubrio, come
illustrato.• Inserire l'estremita del flessibile di
sfiato carburante "13" nel foro del
rivestimento del fusto dello sterzo.
Serrare prima i bulloni sul lato an-
teriore del supporto superiore
manubrio, quindi quelli sul lato
posteriore.
Chiave per ghiere:
YU-33975/90890-01403
Ghiera dello sterzo (ser-
raggio iniziale):
38 Nm (3.8 m•kg, 27
ft•lb)
Ghiera dello sterzo (ser-
raggio finale):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Dado fusto dello sterzo:
145 Nm (14.5 m•kg, 105
ft•lb)
Supporto superiore man-
ubrio:
28 Nm (2.8 m•kg, 20
ft•lb)
Bullone di serraggio
(staffa superiore):
21 Nm (2.1 m•kg, 15
ft•lb)
Faro:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-32
TELAIO
LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare
il mezzo durante la predisposizione,
dopo il rodaggio e dopo ogni utilizzo.
1. Tutto il cavo di controllo
2. Articolazione leva della frizione
3. Articolazione pedale del cambio
4. Articolazione poggiapiede
5. Contatto tra acceleratore e man-
ubrio
6. Catena di trasmissione
7. Porzione di avvolgimento del
cavo guida tubo
8. Estremita cavo acceleratore
9. Estremita cavo frizione
10. Estremita cavo starter per
partenze a caldoA. Per questi componenti, utilizza-
re lubrificante per cavi Yamaha
o un prodotto equivalente.
B. Utilizzare olio per motori SAE
10W-40 o un idoneo lubrificante
per catene.
C. Lubrificare i seguenti compo-
nenti con grasso leggero a base
di sapone di litio di buona quali-
ta.
Eliminare il grasso in eccesso ed
evitare di sporcare con grasso i
dischi dei freni.

3-33
IMPIANTO ELETTRICO
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:
• Candela d’accensione
2. Controllare:
• Elettrodo "1"
Usura/danni→Sostituire.
• Colore isolatore "2"
In condizioni normali, il colore è
marrone chiaro o medio.
Colore marcatamente diverso→
Controllare lo stato del motore.
Se il motore resta in funzione per
molte ore a velocità ridotta, l’isolatore
della candela si sporca, anche se il
motore e il carburatore sono in buone
condizioni di funzionamento.
3. Misurare:
• Distanza elettrodi candela di ac-
censione "a"
Utilizzare un calibro per fili metal-
lici o uno spessimetro.
Non conforme alle specifiche→
Regolare la distanza.
4. Se necessario, pulire la candela
con apposito detergente.
5. Serrare:
• Candela d’accensione
• Prima di installare una candela, pu-
lire la superficie della guarnizione e
quella della candela.
• Avvitare con le dita "a" la candela
prima di procedere al serraggio in-
dicato nelle specifiche "b".
CONTROLLO ANTICIPO
ACCENSIONE
1. Togliere:
• Vite di accesso al riferimento per
fasatura "1"
2. Fissare:
• Stroboscopio
• Contagiri del motore
Al cavo della bobina di accen-
sione (cavo arancione "1").
3. Regolare:
• Regime del minimo
Fare riferimento al paragrafo
"REGOLAZIONE REGIME DEL
MINIMO".
4. Controllare:
• Anticipo minimo
Controllare che il riferimento
stazionario "a" si trovi entro la
gamma di accensione "b" sul ro-
tore.
Gamma di accensione errata→
Controllare il gruppo rotore e pick-
up.
5. Installare:
• Vite di accesso al riferimento per
fasaturaCONTROLLO E CARICA DELLA
BATTERIA
Le batterie generano un gas idrog-
eno esplosivo e contengono come
elettrolito l’acido solforico, veleno-
so e corrosivo. Si devono perciò
osservare sempre le precauzioni
che seguono:
• Indossare occhiali protettivi
quando si maneggiano le batter-
ie o si lavora in prossimità di
esse.
• Caricare le batterie in ambienti
ben ventilati.
• Tenere le batterie lontane da fuo-
co, scintille o fiamme aperte (ad
es. saldatrici, sigarette accese).
• NON FUMARE caricando o
maneggiando batterie.
• TENERE LE BATTERIE E
L’ELETTROLITO FUORI DALLA
PORTATA DEI BAMBINI.
• Evitare che l’elettrolito venga a
contatto con la pelle, poiché può
provocare gravi ustioni e danni
permanenti agli occhi.
PRONTO SOCCORSO IN CASO DI
CONTATTO CON PARTI DEL COR-
PO:
CONTATTO ESTERNO
• Pelle — Sciacquare con acqua.
• Occhi — Sciacquare con acqua
per 15 minuti e rivolgersi immedi-
atamente a un medico.
INGESTIONE
• Bere grandi quantità d’acqua o di
latte, quindi latte di magnesia,
uovo sbattuto od olio vegetale.
Rivolgersi immediatamente a un
medico.
Tempi, amperaggio e tensione di
carica per una batteria MF sono di-
versi da quelli delle batterie con-
venzionali. Caricare la batteria MF
come indicato nelle figure esplica-
tive. Se la batteria viene sovracca-
ricata, il livello dell’elettrolito
scende notevolmente. Pertanto in
fase di carica della batteria è nec-
essario prestare la massima atten-
zione.
Distanza elettrodi cande-
la di accensione:
0.7–0.8 mm
(0.028–0.031 in)
Candela d’accensione:
13 Nm (1.3 m•kg, 9.4
ft•lb)
Stroboscopio:
YM-33277-A/90890-
03141

3-34
IMPIANTO ELETTRICO
Poiché le batterie MF sono sigillate,
non è possibile verificare lo stato di
carica della batteria misurando la
gravità specifica dell’elettrolito. Per-
tanto la carica della batteria deve es-
sere controllata misurando la
tensione ai terminali.
1. Togliere:
•Sella
2. Scollegare:
• Cavi batteria
(dai terminali della batteria)
Per prima cosa staccare il cavo
negativo "1", quindi il cavo positi-
vo "2".
3. Togliere:
• Nastro batteria
•Batteria
4. Misurare:
• Carica batteria
Operazioni per la misurazione:
a. Collegare un tester tascabile "1"
ai terminali batteria.
• Lo stato di carica di una batteria MF
può essere verificato misurando la
sua tensione a circuito aperto (cioè
la tensione quando il terminale pos-
itivo è scollegato).
• Non è necessaria alcuna carica
quando la tensione a circuito aperto
è uguale o superiore a 12.8 V.
b. Controllare la carica della batter-
ia, come mostrato nelle tabelle e
nel seguente esempio.Esempio
Tensione a circuito aperto = 12.0 V
Tempo di carica = 6.5 ore
Carica della batteria = 20 ~ 30%
A. Relazione tra tensione a cir-
cuito aperto e tempo di carica
20 °C (68 °F)(Questi valori
variano con la temperatura,
la condizione delle piastre
della batteria e il livello
dell’elettrolito).
B. Tensione a circuito aperto
C. Tempo di carica (ore)
D. Tempo (minuti)
E. Condizione di carica della
batteria
F. Temperatura ambiente 20 °C
(68 °F)
a. Carica
b. Controllare la tensione a cir-
cuito aperto
5. Caricare:
•Batteria
(fare riferimento alla relativa figu-
ra del metodo di carica)
Non eseguire la carica rapida della
batteria.
• Non smontare mai i tappi sigil-
lanti della batteria MF.
• Non utilizzare caricabatteria rapi-
di, che introducono rapidamente
una corrente ad alto amperaggio,
provocando il surriscaldamento
della batteria e danneggiandone
le piastre.
• Se non è possibile regolare la
corrente di carica del caricabat-
teria, fare attenzione a non
sovraccaricare la batteria.
• Quando si effettua la carica, la
batteria deve essere rimossa dal
mezzo. (se si deve effettuare la
carica con la batteria montata sul
mezzo, staccare il cavo negativo
dal terminale della batteria).
• Per ridurre il rischio di scintille,
non collegare il caricabatteria
all’alimentazione prima di aver
collegato i cavi del caricabatteria
alla batteria.
• Prima di scollegare i morsetti dei
cavi del caricabatteria dai termi-
nali della batteria, spegnere il
caricabatteria.
• Accertare che i morsetti dei cavi
del caricabatteria siano a contat-
to completo con il terminale della
batteria e che non siano in corto-
circuito. Un morsetto corroso
può generare calore nella zona di
contatto e una molla debole del
morsetto può provocare scintille.
• Se in qualsiasi momento del pro-
cesso di carica la batteria risulta
molto calda al tatto, scollegare il
caricabatteria e lasciar raffred-
dare la batteria prima di ricolle-
garlo. Le batterie surriscaldate
possono esplodere!
• Come mostrato nella figura seg-
uente, la tensione a circuito aper-
to di una batteria MF si stabilizza
circa 30 minuti dopo il completa-
mento della carica. Pertanto, una
volta completata la ricarica, at-
tendere 30 minuti prima di misu-
rare la tensione a circuito aperto.
Puntuale positivo del tester→ter-
minale positivo batteria
Puntuale negativo tester→termi-
nale negativo batteria

3-35
IMPIANTO ELETTRICO

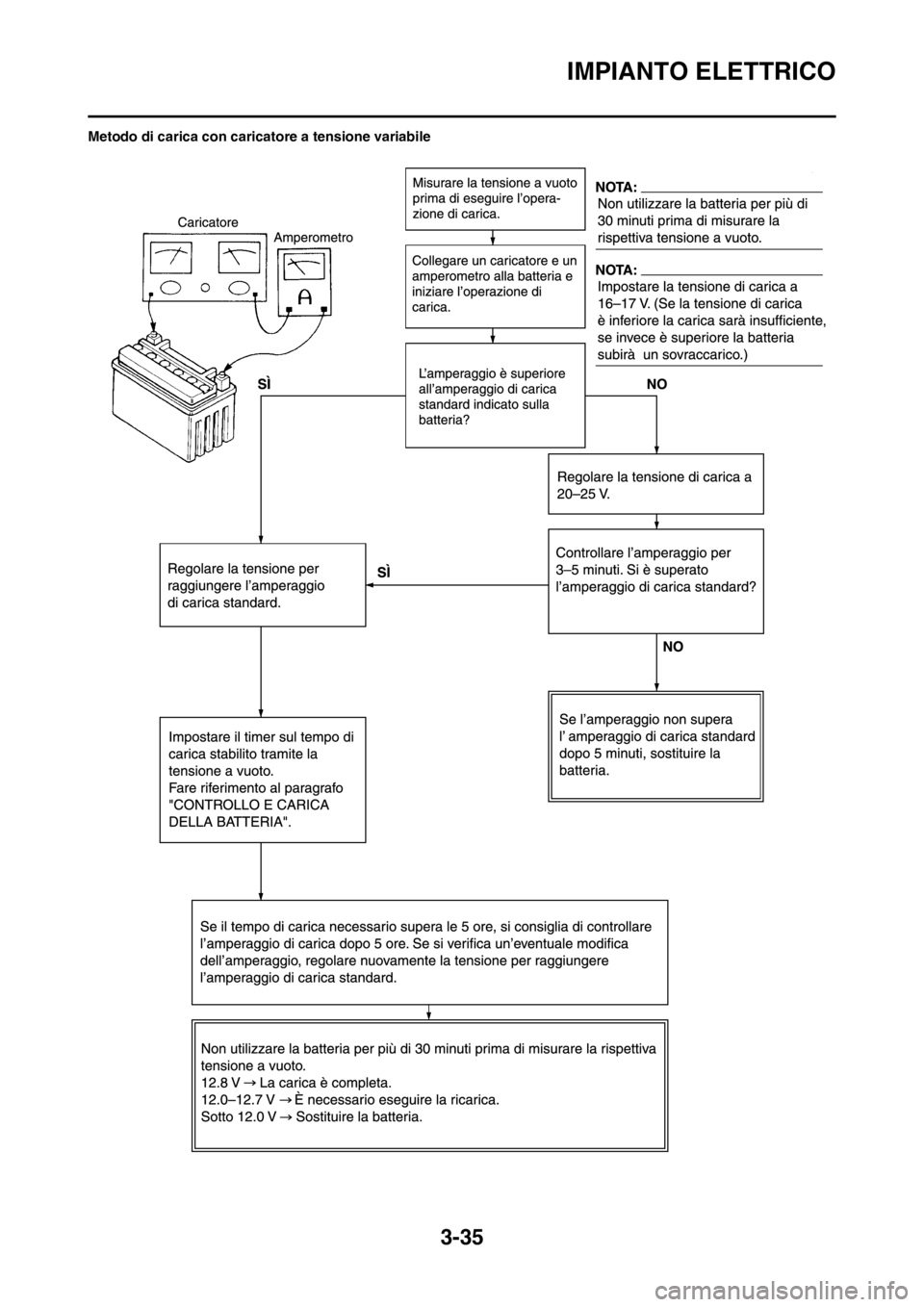

Metodo di carica con caricatore a tensione variabile
