Page 49 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
2
3
4
567
8
9
PAU17391

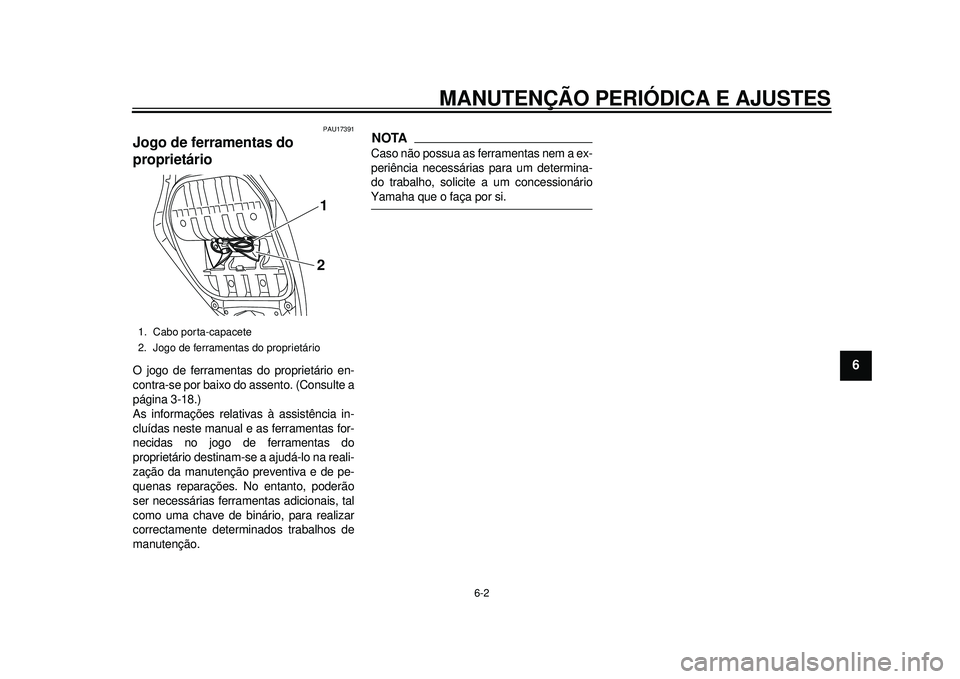

Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte a
página 3-18.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.
1. Cabo porta-capacete
2. Jogo de ferramentas do proprietário
12
59C-9-P0.book 2 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 50 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
1
2
3
4
56
7
8
9
PAU46861
NOTA
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.º ITEM TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Tu b o d e
combustível Verifique se os tubos de
combustível apresentam fendas
ou danos.
2* Velas de ignição Verifique o estado.
Limpe e corrija a distância.
Substitua.
3* Válvulas Verifique a folga das válvulas.
Cada 40000 km (24000 mi)
4* Injecção de
combustível Ajuste a velocidade de ralenti do
motor e a sincronização.
59C-9-P0.book 3 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 51 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
2
3
4
567
8
9
PAU1770E
Tabela de lubrificação e manutenção geral N.º ITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento do filtro
de ar Substitua.
2* Elementos de filtro
de ar da caixa da
correia em V
Substitua.
3* Travão dianteiro Verifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4* Travão traseiro Verifique o funcionamento, o
nível de líquido e se existem
fugas de líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5* Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direccionamento e a articulação estão correctos.
Substitua. Cada 4 anos
6 Cabo de bloqueio
do travão traseiro Verifique o comprimento do
cabo.
Se necessário, ajuste-o.
4000 km (2400 mi) após os primeiros 1000 km (600 mi) e, depois
disso, a cada 5000 km (3000 mi)
7* Bloqueio do travão
traseiro Verifique o funcionamento.
Verifique a protecção de
borracha.
Verifique o indicador de desgaste.
Se necessário, ajuste-o.
8* Rodas Verifique se apresentam
desgaste ou danos.
59C-9-P0.book 4 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 52 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
1
2
3
4
56
7
8
9
9*Pneus Verifique a profundidade da face
de rolamento e se existem
danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.
10 * Rolamentos de
roda Verifique se os rolamentos
estão soltos ou se apresentam
danos.
11 * Correia de
transmissão Verifique o estado da correia.
Substitua-a se estiver
danificada.
Verifique a tensão da correia.
Se necessário, ajuste-a.
A cada 10000 km (6000 mi) até aos 40000 km (24000 mi) e, pos-
teriormente, a cada 5000 km (3000 mi)
12 * Tambor motor e
eixo motor Lubrifique.
13 * Rolamentos da
direcção Verifique a folga dos rolamentos
e se a direcção está dura.
Lubrifique com massa de lubrificação de sabão de lítio. Cada 20000 km (12000 mi)
14 * Fixadores do
chassis Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
15 Eixo de pivô da
alavanca do travão
dianteiro Lubrifique com graxa de
silicone.
16 Eixo de pivô da
alavanca do travão
traseiro Lubrifique com graxa de
silicone.
17 Descanso lateral,
descanso central Verifique o funcionamento.
Lubrifique com massa de
lubrificação de sabão de lítio.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-P0.book 5 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 53 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
2
3
4
567
8
9
18 *Interruptor do
descanso lateral Verifique o funcionamento.
19 * Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
20 * Amortecedor de
choques Verifique o funcionamento e se
o amortecedor tem fuga de óleo.
21 Óleo do motor Mude. (Consulte as páginas 3-7
e 6-11.)
Quando o indicador de mudança de óleo ficar intermitente
Verifique o nível do óleo e se o veículo apresenta fugas de óleo. Cada 5000 km (3000 mi)
22 Cartucho do filtro
de óleo do motor Substitua.
23 * Sistema de
refrigeração Verifique o nível de refrigerante
e se o veículo apresenta fuga de
refrigerante.
Substituir o refrigerante anticongelante de etilenoglicol. Cada 3 anos
24 * Correia em V Substitua. Quando o indicador de substituição da correia em V piscar [a cada 20000 km
(12500 mi)]
25 * Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
26 Peças de
movimento e cabos Lubrifique.
27 * Punho do
acelerador Verifique o funcionamento.
Verifique a folga do punho do
acelerador e ajuste se
necessário.
Lubrifique o cabo e o compartimento do punho.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-P0.book 6 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 54 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
1
2
3
4
56
7
8
9
PAU38262
NOTA
Filtro de ar do motor e filtros de ar da correia em V
O filtro de ar do motor deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve serlimpo com ar comprimido para evitar danos.
O elemento do filtro de ar do motor tem de ser substituído e os elementos dos filtros de ar da correia em V têm de ser verificados
com maior frequência durante a condução em zonas invulgarmente húmidas ou poeirentas.
Assistência do travão hidráulico
Depois de desmontar os cilindros mestres e as pinças dos travões, mude sempre o líquido. Verifique regularmente os níveis do
líquido dos travões e encha os reservatórios conforme necessário.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos. Substitua os tubos dos travões de qu atro em quatro anos e caso apresentem fendas ou estejam danificados.
28 *Luzes, sinais e
interruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
59C-9-P0.book 7 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 55 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
2
3
4
567
8
9
PAU18771
Remoção e instalação dos
painéis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU52011
Painel A
Remoção do painel1. Retire o painel, puxando o lado direito e esquerdo superior do mesmo para o
desprender, como ilustrado. 2. Retire o fixador rápido.
3. Retire o painel conforme ilustrado.
1. Painel A
2. Painel B
3. Painel C
23
1
1. Painel D
1
1. Fixador rápido
2. Painel A
1
2
59C-9-P0.book 8 ページ ２０１１年９月１２日 月曜日 午前１１時２７分
Page 56 of 96
MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
1
2
3
4
56
7
8
9
Instalação do painelColoque o painel na posição original e, de-
pois, instale o fixador rápido.
Painel B
Remoção do painelRetire os parafusos e, depois, puxe o painel
para cima.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel C
Remoção do painelRetire os parafusos e, depois, puxe o painel
para trás e para cima.
Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
Painel D
Remoção do painelRetire os parafusos
e, depois, puxe o painel
para fora.
1. Parafuso
2. Painel B
21
1. Parafuso
2. Painel C
2
1
