2012 YAMAHA MT-03 Manuale de Empleo (in Spanish)

1
2
3
4
5
6
7
8
9
10
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23

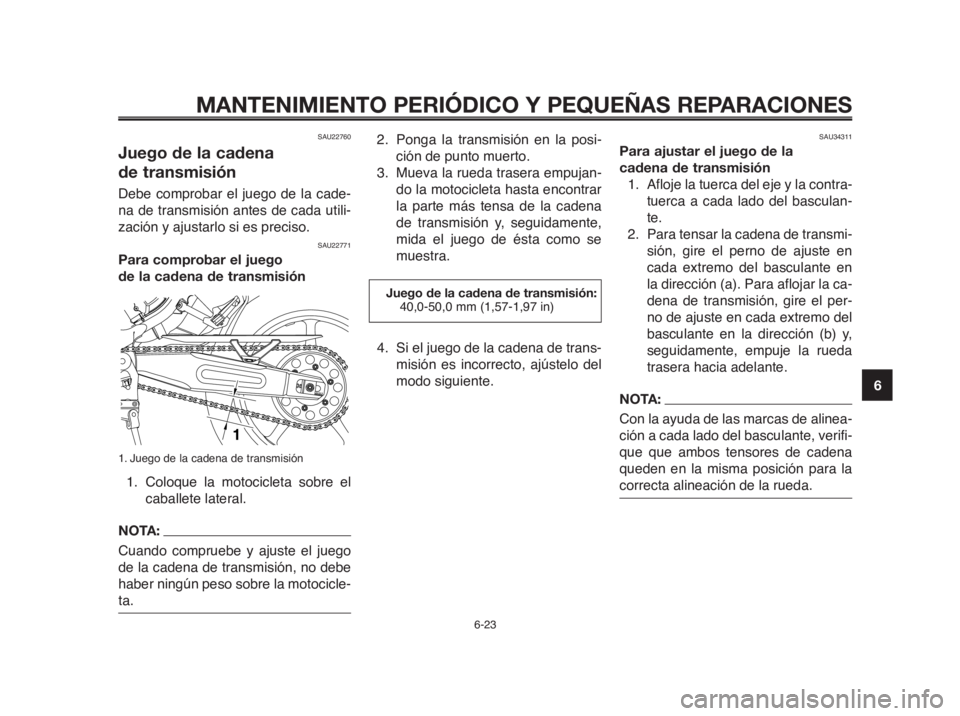

SAU22760
Juego de la cadena
de transmisión
Debe comprobar el juego de la cade-
na de transmisión antes de cada utili-
zación y ajustarlo si es preciso.
SAU22771
Para comprobar el juego
de la cadena de transmisión
1. Juego de la cadena de transmisión
1. Coloque la motocicleta sobre el
caballete lateral.
NOTA:
Cuando compruebe y ajuste el juego
de la cadena de transmisión, no debe
haber ningún peso sobre la motocicle-
ta.
2. Ponga la transmisión en la posi-
ción de punto muerto.
3. Mueva la rueda trasera empujan-
do la motocicleta hasta encontrar
la parte más tensa de la cadena
de transmisión y, seguidamente,
mida el juego de ésta como se
muestra.
4. Si el juego de la cadena de trans-
misión es incorrecto, ajústelo del
modo siguiente.
Juego de la cadena de transmisión:
40,0-50,0 mm (1,57-1,97 in)
SAU34311
Para ajustar el juego de la
cadena de transmisión
1. Afloje la tuerca del eje y la contra-
tuerca a cada lado del basculan-
te.
2. Para tensar la cadena de transmi-
sión, gire el perno de ajuste en
cada extremo del basculante en
la dirección (a). Para aflojar la ca-
dena de transmisión, gire el per-
no de ajuste en cada extremo del
basculante en la dirección (b) y,
seguidamente, empuje la rueda
trasera hacia adelante.
NOTA:
Con la ayuda de las marcas de alinea-
ción a cada lado del basculante, verifi-
que que ambos tensores de cadena
queden en la misma posición para la
correcta alineación de la rueda.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1
2
3
4
5
6
7
8
9
10
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena
3. Contratuerca
4. Marcas de alineación
SCA10570
ATENCION:
Un juego incorrecto de la cadena
de transmisión sobrecargará el
motor y otros componentes vitales
de la motocicleta y puede provocar
que la cadena se salga o se rompa.
Para evitarlo, mantenga el juego de
la cadena de transmisión dentro de
los límites especificados.
Pares de apriete:
Contratuerca:
16 Nm (1,6 m·kgf, 11 ft·lbf)
Tuerca del eje:
150 Nm (15,0 m·kgf, 108 ft·lbf)
SAU23022
Limpieza y engrase de la
cadena de transmisión
La cadena de transmisión debe lim-
piarse y engrasarse según los interva-
los especificados en el cuadro de
mantenimiento periódico y engrase,
ya que de lo contrario se desgastará
rápidamente, especialmente cuando
conduzca en condiciones altamente
húmedas o polvorosas. Realice el
mantenimiento de la cadena de trans-
misión del modo siguiente.
SCA10581
ATENCION:
La cadena de transmisión debe en-
grasarse después de lavar la moto-
cicleta o utilizarla con lluvia.
1. Limpie la cadena de transmisión
con queroseno y un cepillo blan-
do pequeño. 3. Apriete las contratuercas y la
tuerca del eje con el par especifi-
cado.

1
2
3
4
5
6
7
8
9
10
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
SCA11120
ATENCION:
Para evitar que las juntas tóricas se
estropeen, no limpie la cadena de
transmisión con limpiadores de va-
por, de alta presión o disolventes
inadecuados.
2. Seque la cadena de transmisión.
3. Engrase completamente la cade-
na de transmisión con un lubri-
cante especial para juntas tóri-
cas.
SCA11110
ATENCION:
No utilice para la cadena de trans-
misión aceite de motor ni ningún
otro lubricante, ya que pueden con-
tener substancias que podrían da-
ñar las juntas tóricas.
SAU23100
Comprobación y engrase
de los cables
Cada vez que conduzca, compruebe
el funcionamiento y estado de todos
los cables de control, engrase los ca-
bles y sus extremos si es necesario.
Si un cable está dañado o no se mue-
ve con suavidad, hágalo revisar o
cambiar por un concesionario Yama-
ha.
Lubricante recomendado:
Aceite de motor
SWA10720
ADVERTENCIA0
Los daños del forro externo pueden
interferir en el funcionamiento co-
rrecto del cable y provocar su co-
rrosión interna. Cambie los cables
dañados lo antes posible para evi-
tar situaciones no seguras.
SAU23111
Comprobación y engrase
del puño del acelerador
y el cable
Antes de cada utilización se debe
comprobar el funcionamiento del puño
del acelerador. Además, se debe en-
grasar el cable según los intervalos
especificados en el cuadro de mante-
nimiento periódico.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1
2
3
4
5
6
7
8
9
10

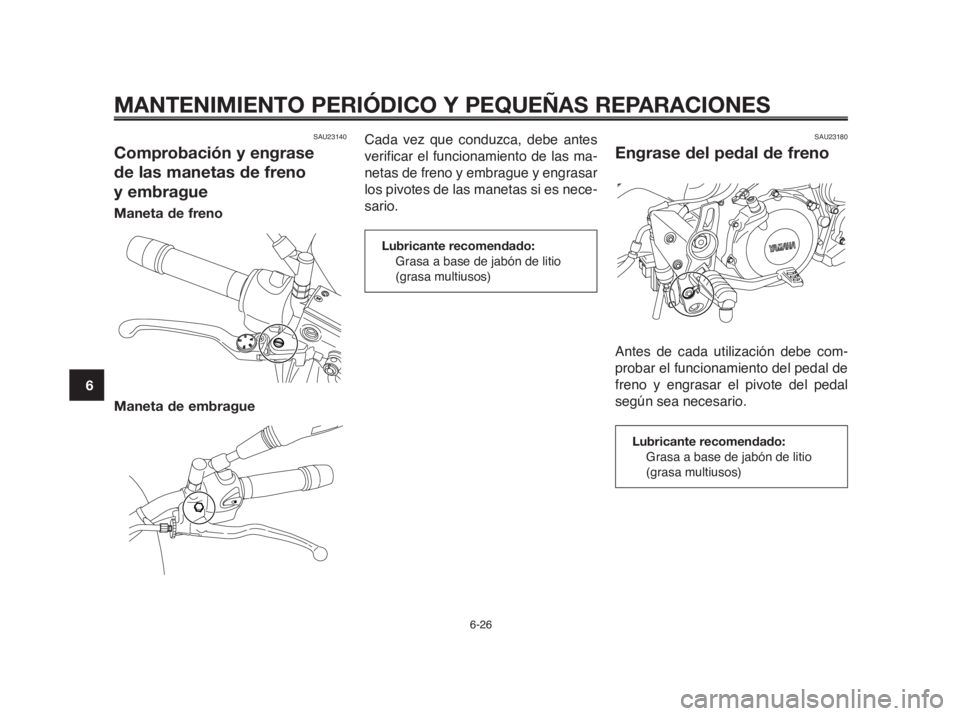

SAU23140
Comprobación y engrase
de las manetas de freno
y embrague
Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes
verificar el funcionamiento de las ma-
netas de freno y embrague y engrasar
los pivotes de las manetas si es nece-
sario.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)
SAU23180
Engrase del pedal de freno
Antes de cada utilización debe com-
probar el funcionamiento del pedal de
freno y engrasar el pivote del pedal
según sea necesario.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)

1
2
3
4
5
6
7
8
9
10
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SAU23200
Comprobación y engrase
del caballete lateral
Antes de cada utilización debe com-
probar el funcionamiento del caballete
lateral y engrasar el pivote y las su-
perficies de contacto metal-metal si es
necesario.
SWA10730
ADVERTENCIA0
Si el caballete lateral no sube y baja
con suavidad, hágalo revisar o repa-
rar en un concesionario Yamaha.
SAUB1240
Engrase de la suspensión
lateral
Los puntos de pivote de la suspensión
lateral deben engrasarse según los in-
tervalos especificados en el cuadro de
mantenimiento periódico y engrase.
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa multiusos)
Lubricante recomendado:
Pivotes del basculante:
Grasa para cojinetes
Otros puntos de pivote:
Grasa lubricante con jabón de litio
SAU23271
Comprobación de la
horquilla delantera
Debe comprobar el estado y el funcio-
namiento de la horquilla delantera del
modo siguiente y según los intervalos
especificados en el cuadro de mante-
nimiento periódico y engrase.
Para comprobar el estado
SWA10750
ADVERTENCIA0
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
Compruebe si los tubos interiores pre-
sentan rasgaduras, daños y fugas ex-
cesivas de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una su-
perficie horizontal y manténgalo
en posición vertical.
2. Mientras aplica el freno delante-
ro, empuje el manillar hacia abajo
con fuerza varias veces para
comprobar si se comprime y re-
bota con suavidad.
6-27

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SCA10590
ATENCION:
Si observa cualquier daño en la
horquilla delantera o ésta no fun-
ciona con suavidad, hágala revisar
o reparar en un concesionario Ya-
maha.
SAU23280
Comprobación de la
dirección
Los cojinetes de la dirección desgas-
tados o sueltos pueden constituir un
peligro. Por lo tanto, debe comprobar
el funcionamiento de la dirección del
modo siguiente y según los intervalos
especificados en el cuadro de mante-
nimiento periódico y engrase.
1. Coloque un soporte debajo del
motor para levantar del suelo la
rueda delantera.
6-28
1
2
3
4
5
6
7
8
9
10
SWA10750
ADVERTENCIA0
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
2. Sujete los extremos inferiores de
las barras de la horquilla delante-
ra e intente moverlos hacia ade-
lante y hacia atrás. Si observa
cualquier juego libre, solicite a un
concesionario Yamaha que revise
o repare la dirección.

1
2
3
4
5
6
7
8
9
10
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

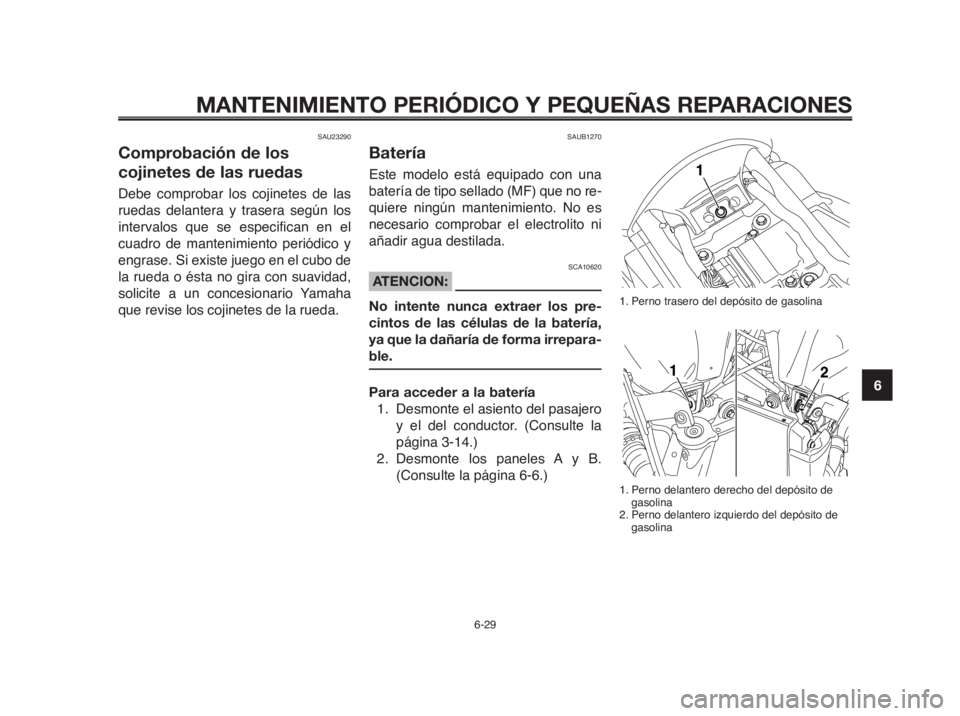

SAU23290
Comprobación de los
cojinetes de las ruedas
Debe comprobar los cojinetes de las
ruedas delantera y trasera según los
intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase. Si existe juego en el cubo de
la rueda o ésta no gira con suavidad,
solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAUB1270
Batería
Este modelo está equipado con una
batería de tipo sellado (MF) que no re-
quiere ningún mantenimiento. No es
necesario comprobar el electrolito ni
añadir agua destilada.
SCA10620
ATENCION:
No intente nunca extraer los pre-
cintos de las células de la batería,
ya que la dañaría de forma irrepara-
ble.
Para acceder a la batería
1. Desmonte el asiento del pasajero
y el del conductor. (Consulte la
página 3-14.)
2. Desmonte los paneles A y B.
(Consulte la página 6-6.)
6-29
1. Perno trasero del depósito de gasolina
1. Perno delantero derecho del depósito de
gasolina
2. Perno delantero izquierdo del depósito de
gasolina

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1. Acopladores del depósito de gasolina
2. Tubo de gasolina
3. Tubo respiradero/rebose del depósito de
gasolina
4. Bridas
3. Desmonte el depósito de gasoli-
na quitando el perno y la arande-
la situados detrás del depósito y
los dos pernos situados delante
del mismo.
4. Extraiga la brida que se muestra
y, a continuación, los tubos de ga-
solina.
5. Extraiga el depósito de gasolina
tirando de él hacia arriba.
6. Retire la tapa de la batería tirando
de ella hacia arriba.
1. Cable positivo de la batería
2. Cable negativo de la batería
Para cargar la batería
Lleve la batería a un concesionario
Yamaha lo antes posible para cargar-
la si le parece que está descargada.
Tenga en cuenta que la batería tiene
tendencia a descargarse más rápida-
mente si el vehículo está equipado
con accesorios eléctricos opcionales.
SWA10760
ADVERTENCIA0
●El electrólito es tóxico y peli-
groso, ya que contiene ácido
sulfúrico que provoca graves
quemaduras. Evite todo con-
tacto con la piel, los ojos o la
ropa y protéjase siempre los
ojos cuando trabaje cerca de
una batería. En caso de con-
tacto, administre los PRIME-
ROS AUXILIOS siguientes.
•EXTERNO: Lavar con agua
abundante.
•INTERNO: Beber grandes
cantidades de agua o leche y
llamar inmediatamente a un
médico.
•OJOS: Enjuagar con agua du-
rante 15 minutos y acudir al
médico sin demora.
●Las baterías producen hidrógeno
explosivo. Por lo tanto, manten-
ga las chispas, llamas, cigarrillos,
etc., alejados de la batería y ase-
gúrese de que la ventilación sea
suficiente cuando la cargue en
un espacio cerrado.
6-30
