FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3

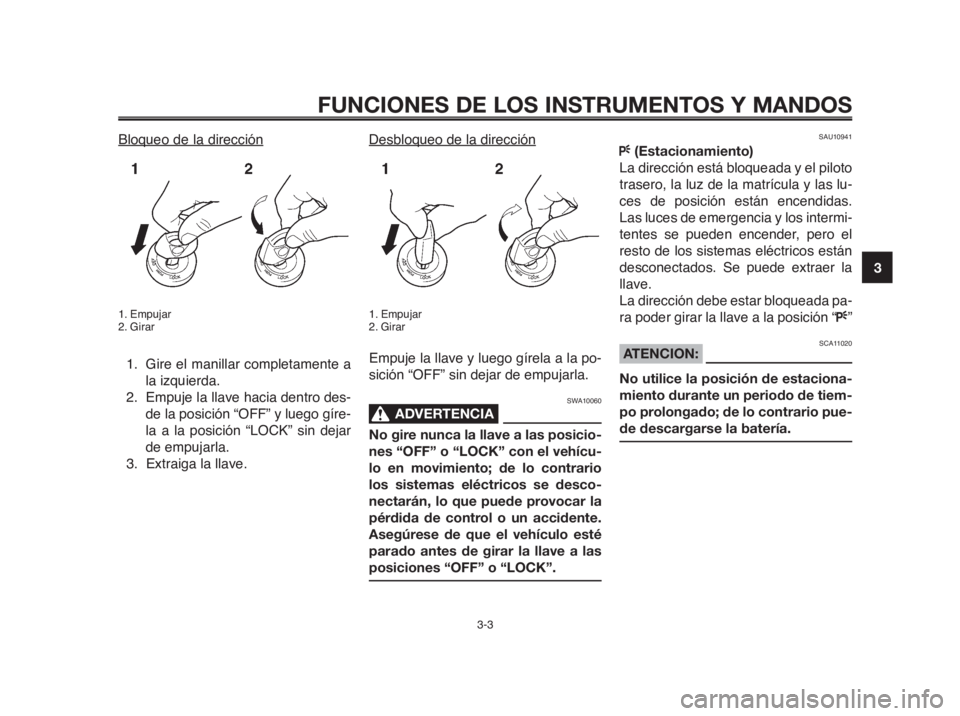

Bloqueo de la dirección
1. Empujar
2. Girar
1. Gire el manillar completamente a
la izquierda.
2. Empuje la llave hacia dentro des-
de la posición “OFF” y luego gíre-
la a la posición “LOCK” sin dejar
de empujarla.
3. Extraiga la llave.
Desbloqueo de la dirección
1. Empujar
2. Girar
Empuje la llave y luego gírela a la po-
sición “OFF” sin dejar de empujarla.
SWA10060
ADVERTENCIA0
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con el vehícu-
lo en movimiento; de lo contrario
los sistemas eléctricos se desco-
nectarán, lo que puede provocar la
pérdida de control o un accidente.
Asegúrese de que el vehículo esté
parado antes de girar la llave a las
posiciones “OFF” o “LOCK”.
SAU10941
F(Estacionamiento)
La dirección está bloqueada y el piloto
trasero, la luz de la matrícula y las lu-
ces de posición están encendidas.
Las luces de emergencia y los intermi-
tentes se pueden encender, pero el
resto de los sistemas eléctricos están
desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada pa-
ra poder girar la llave a la posición “F”
SCA11020ATENCION:
No utilice la posición de estaciona-
miento durante un periodo de tiem-
po prolongado; de lo contrario pue-
de descargarse la batería.

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9
10
SAU11003
Testigos y luces
de advertencia
1. Luz indicadora del sistema inmovilizador
“”
2. Luz indicadora de punto muerto “N”
3. Luz indicadora de intermitencia “y”
4. Testigo de luces de carretera “1”
5. Luz de aviso de avería del motor “U”
6. Luz de aviso de la temperatura del líquido
refrigerante “u”
7. Luz de aviso del nivel de gasolina “K”
SAU26873
Luz indicadora del sistema
inmovilizador “ ”
El circuito eléctrico de la luz indicadora
se puede comprobar girando la llave a la
posición “ON”. Si la luz indicadora no se
enciende durante unos segundos y lue-
go se apaga, haga revisar el circuito
eléctrico en un concesionario Yamaha.
Cuando se ha girado la llave a la posi-
ción “OFF” y han transcurrido 30 segun-
dos, la luz indicadora empieza a parpa-
dear para indicar que el sistema inmovi-
lizador está activado. Después de 24
horas, la luz indicadora deja de parpade-
ar; no obstante, el sistema inmovilizador
sigue activado. Este modelo está asimis-
mo equipado con un dispositivo de auto-
diagnóstico del sistema inmovilizador.
(Véase en la página 3-7 una explicación
del dispositivo de autodiagnóstico.)
SAU11060
Luz indicadora de punto muerto
“N”
Esta luz indicadora se enciende cuan-
do la transmisión se encuentra en po-
sición de punto muerto.
SAU11020
Luz indicadora de intermitencia
“y”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia ha-
cia la izquierda o hacia la derecha.
SAU11080
Testigo de luces de carretera “1”
Este testigo se enciende cuando es-
tán conectadas las luces de carretera.
SWA10060
ADVERTENCIA0
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con el vehículo
en movimiento; de lo contrario los
sistemas eléctricos se desconecta-
rán, lo que puede provocar la pérdida
de control o un accidente. Asegúrese
de que el vehículo esté parado antes
de girar la llave a las posiciones
“OFF” o “LOCK”.
SAU11530
Luz de aviso de avería del motor
“U”
Esta luz de aviso se enciende o par-
padea cuando un circuito eléctrico de
control del motor está averíado. Cuan-
do ocurra esto, haga revisar el siste-
ma de autodiagnóstico en un conce-
sionario Yamaha. (Véase en la página
3-7 una explicación del dispositivo de
autodiagnóstico.) El circuito eléctrico
de la luz de aviso se puede comprobar
girando la llave a la posición “ON”. Si
la luz de aviso no se enciende duran-
te unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un
concesionario Yamaha.

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
SAU11440
Luz de aviso de la temperatura
del líquido refrigerante “u”
Esta luz de aviso se enciende cuando
el motor se sobrecalienta. Cuando ocu-
rra esto, pare el motor inmediatamente
y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la
posición “ON”.
Si la luz de aviso no se enciende duran-
te unos segundos y luego se apaga, ha-
ga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SCA10020
ATENCION:
No utilice el motor si está sobreca-
lentado.
SAU11361
Luz de aviso del nivel de gasolina
“K”
Esta luz de aviso se enciende cuando
el nivel de gasolina desciende aproxi-
madamente por debajo de 4,25 L
(1,12 US gal) (0,93 Imp.gal). Cuando
ocurra esto, ponga gasolina lo antes
posible.El circuito eléctrico de la luz de aviso
se puede comprobar girando la llave a
la posición “ON”.
Si la luz de aviso no se enciende du-
rante unos segundos y luego se apa-
ga, haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTA:
Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
gasolina. Si el circuito de detección de
nivel de gasolina está averiado, se re-
petirá la secuencia siguiente hasta
que se repara la avería: La luz de avi-
so de nivel de gasolina parpadeará
ocho veces y seguidamente se apa-
gará durante 3.0 segundos. Cuando
esto ocurra, haga revisar el vehículo
en un concesionario Yamaha.
SAUB1392
Indicador multifunción
1. Velocímetro
2. Tacómetro
3. Reloj
4. Cuentakilómetros/Cuentakilómetros parciales/
Cuentakilómetros parcial en reserva
5. Botón “SELECT"
6. Botón “RESET"
SWA12421
ADVERTENCIA0
Asegúrese de parar el vehículo an-
tes de efectuar cualquier cambio
en las posiciones de ajuste del indi-
cador multifunción.
El indicador multifunción está provisto
de los elementos siguientes:
●un velocímetro (que indica la velo-
cidad de desplazamiento)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9
10
●un tacómetro (que indica el régi-
men del motor)
●un cuentakilómetros (que indica la
distancia total recorrida)
●dos cuentakilómetros parciales
(que indican la distancia recorrida
desde que se pusieron a cero por
última vez)
●un cuentakilómetros parcial en
reserva (que indica la distancia
recorrida desde que se encendió
la luz de aviso del nivel de gasoli-
na)
●un reloj
●un dispositivo de autodiagnóstico
●una función de control de brillo de
la luz indicadora
Para cambiar la indicación del velocí-
metro y del cuentakilómetros/cuenta-
kilómetros parcial entre kilómetros y
millas, pulse al mismo tiempo los bo-
tones “SELECT” y “RESET” y gire la
llave a la posición “ON”. Cuando los
dígitos comiencen a parpadear en el
visor, pulse el botón “SELECT” para
seleccionar kilómetros o millas.
NOTA:
Asegúrese de girar la llave a la posición
“ON” antes de utilizar los botones “SE-
LECT” y “RESET”.
Tacómetro
1. Tacómetro
2. Zona roja
El tacómetro eléctrico permite al con-
ductor vigilar el régimen del motor y
mantenerlo dentro de los márgenes
de potencia adecuados.
SCA10031
ATENCION:
No utilice el motor en la zona roja
del tacómetro.
Zona roja: a partir de 7.500 r/min.
Cuentakilómetros y
cuentakilómetros parcial
1. Botón “SELECT"
2. Botón “RESET"
Pulsando el botón “SELECT” la indi-
cación cambia entre cuentakilómetros
“ODO” y cuentakilómetros parcial
“TRIP 1” y “TRIP 2” en el orden si-
guiente:
ODO
6TRIP 1 6TRIP 2 6ODO

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
Si se enciende la luz de aviso del nivel
de gasolina (véase la página 3-4), la
indicación del cuentakilómetros cam-
bia automáticamente a cuentakilóme-
tros parcial en reserva de gasolina “F-
TRIP” y empieza a contar la distancia
recorrida desde ese punto. En ese ca-
so, pulse el botón “SELECT” para
cambiar la indicación entre cuentakiló-
metros parcial y cuentakilómetros, en
el orden siguiente:
F-TRIP
6ODO6TRIP 1 6TRIP 2
6F-TRIP
Para poner un cuentakilómetros par-
cial a cero, selecciónelo pulsando el
botón “SELECT” y seguidamente pul-
se el botón “RESET” durante al menos
cuatro segundos. Si no pone a cero de
forma manual el cuentakilómetros par-
cial en reserva de gasolina, este se
pondrá a cero automáticamente y se
restablecerá la visualización del modo
anterior después de repostar y de re-
correr 5 km (3 mi).Modo reloj
1. Reloj
2. Botón “SELECT"
3. Botón “RESET"
Gire la llave a la posición “ON”.
Para poner el reloj en hora
1. Pulse el botón “SELECT” durante
al menos dos segundos.
2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “RESET” para ajustar las
horas.
3. Pulse el botón “SELECT” y los dí-
gitos de los minutos empezarán a
parpadear.
4. Pulse el botón “RESET” para
ajustar los minutos.
5. Pulse el botón “SELECT” y luego
suéltelo para iniciar el reloj.
Dispositivos de autodiagnóstico
1. Luz de aviso de avería del motor “U”
2. Luz indicadora del sistema inmovilizador
“”
Este modelo está equipado con un dis-
positivo de autodiagnóstico para varios
circuitos eléctricos. Si cualquiera de
estos circuitos está averiado, la luz de
aviso de avería del motor comienza a
parpadear. Cuando esto ocurra, haga
revisar el vehículo en un concesionario
Yamaha. Este modelo está asimismo
equipado con un dispositivo de auto-
diagnóstico del sistema inmovilizador.
Gire la llave a la posición “ON”. Si cual-
quiera de los circuitos del sistema in-
movilizador está averiado, la luz indica-
dora de dicho sistema parpadea e
indica un código de error. Cuando esto
ocurra, haga revisar el vehículo en un

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
10
concesionario Yamaha. No obstante, si
la luz indicadora parpadea lentamente
cinco veces y luego parpadea rápida-
mente dos veces de forma repetida,
este error podría deberse a interferen-
cias en la señal. En ese caso, intente lo
siguiente.
1. Utilice la llave de registro de códi-
go para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear
interferencias de señal, lo cual puede
impedir que arranque el motor.
2. Si el motor arranca, párelo e in-
tente arrancarlo con las llaves
normales.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar
las llaves normales.Si la luz indicadora del sistema inmo-
vilizador parpadea indicando un códi-
go de error, haga revisar el vehículo
en un concesionario Yamaha.
SCA11590
ATENCION:
Si el visor indica un código de error,
se debe revisar el vehículo lo antes
posible para evitar que se averíe el
motor.
Función de control de brillo de la
luz indicadora
●Brillo de la luz indicadora:
Esta función le permite ajustar el
brillo de las luces indicadoras se-
gún las condiciones de luz exterior.
Para ajustar el brillo de las luces
indicadoras
1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” para
seleccionar el cuentakilómetros y
luego pulse el botón “RESET” du-
rante al menos cinco segundos.
3. Después de haber soltado el bo-
tón “RESET”, seleccione el nivel
de brillo que desee pulsando el
mismo botón “RESET”.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una
alarma antirrobo opcional en un conce-
sionario Yamaha. Para más informa-
ción, póngase en contacto con un con-
cesionario Yamaha.

SAU12343

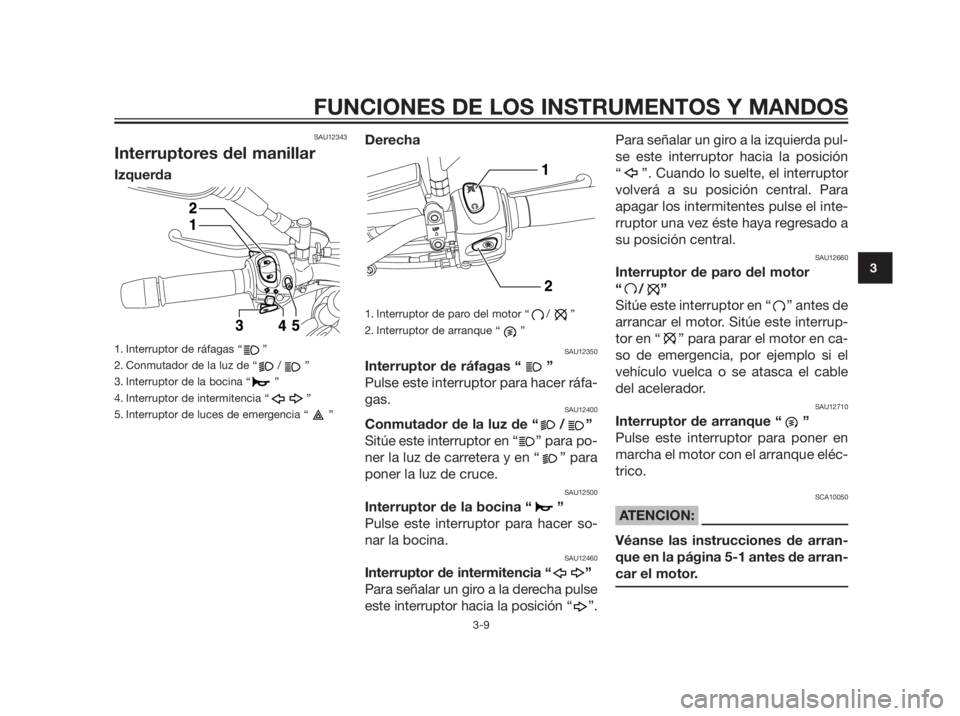

Interruptores del manillar
Izquerda
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de la bocina “ ”
4. Interruptor de intermitencia “ ”
5. Interruptor de luces de emergencia “ ”
Derecha
1. Interruptor de paro del motor “ / ”
2. Interruptor de arranque “ ”
SAU12350
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfa-
gas.
SAU12400
Conmutador de la luz de “ / ”
Sitúe este interruptor en “ ” para po-
ner la luz de carretera y en “ ” para
poner la luz de cruce.
SAU12500
Interruptor de la bocina “ ”
Pulse este interruptor para hacer so-
nar la bocina.
SAU12460
Interruptor de intermitencia “ ”
Para señalar un giro a la derecha pulse
este interruptor hacia la posición “ ”.Para señalar un giro a la izquierda pul-
se este interruptor hacia la posición
“ ”. Cuando lo suelte, el interruptor
volverá a su posición central. Para
apagar los intermitentes pulse el inte-
rruptor una vez éste haya regresado a
su posición central.
SAU12660
Interruptor de paro del motor
“ / ”
Sitúe este interruptor en “ ” antes de
arrancar el motor. Sitúe este interrup-
tor en “ ” para parar el motor en ca-
so de emergencia, por ejemplo si el
vehículo vuelca o se atasca el cable
del acelerador.
SAU12710
Interruptor de arranque “ ”
Pulse este interruptor para poner en
marcha el motor con el arranque eléc-
trico.
SCA10050
ATENCION:
Véanse las instrucciones de arran-
que en la página 5-1 antes de arran-
car el motor.
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9
10
SAU12733
Interruptor de luces de
emergencia “
r”
Con la llave en la posición “ON” o “F”,
utilice este interruptor para encender
las luces de emergencia (todos los in-
termitentes parpadeando simultánea-
mente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a
otros conductores cuando detenga su
vehículo en un lugar en el que pueda
representar un peligro para el tráfico.
SCA10061
ATENCION:
No utilice las luces de emergencia
durante un periodo prolongado con
el motor parado, ya que puede des-
cargarse la batería.

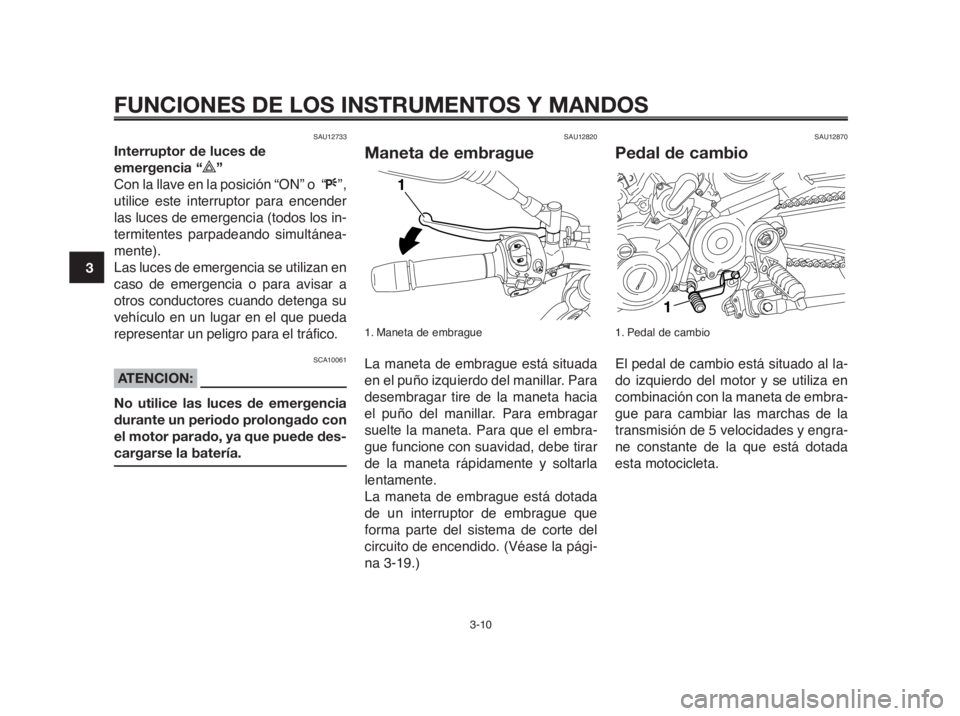

SAU12820
Maneta de embrague
1. Maneta de embrague
La maneta de embrague está situada
en el puño izquierdo del manillar. Para
desembragar tire de la maneta hacia
el puño del manillar. Para embragar
suelte la maneta. Para que el embra-
gue funcione con suavidad, debe tirar
de la maneta rápidamente y soltarla
lentamente.
La maneta de embrague está dotada
de un interruptor de embrague que
forma parte del sistema de corte del
circuito de encendido. (Véase la pági-
na 3-19.)
SAU12870
Pedal de cambio
1. Pedal de cambio
El pedal de cambio está situado al la-
do izquierdo del motor y se utiliza en
combinación con la maneta de embra-
gue para cambiar las marchas de la
transmisión de 5 velocidades y engra-
ne constante de la que está dotada
esta motocicleta.
