Λειτουργία την πρώτη φορά
59
RJU36665
Στρώσιµο κινητήρα
ΠΡΟΣΟΧΗ
RCJ00431
Αν δεν ακολουθήσετε τη διαδικασία για το
στρώσιµο του κινητήρα, ενδέχεται να µειωθεί η
διάρκεια ζωής του κινητήρα ή ακόµα και να
προκληθούν σοβαρές ζηµιές στον κινητήρα.
Το στρώσιµο του κινητήρα είναι σηµαντικό
καθώς επιτρέπει στα διάφορα εξαρτήµατα του
κινητήρα να ρυθµιστούν µε τις κατάλληλες ανοχές
για σωστή λειτουργία. Αυτό εξασφαλίζει την
κατάλληλη απόδοση και παρατείνει τη διάρκεια
ζωής των εξαρτηµάτων.
Για να στρώσετε τον κινητήρα:
(1)Ελέγξτε τη στάθµη λαδιού του κινητήρα.
(Βλ. σελίδα 54 για πληροφορίες σχετικά µε
τον έλεγχο της στάθµης λαδιού του
κινητήρα.)
(2)Καθελκύστε το υδροσκάφος και βάλτε
µπροστά τον κινητήρα. (Βλ. σελίδα 73 για
πληροφορίες σχετικά µε την εκκίνηση του
κινητήρα.)
(3)Στα πρώτα 5 λεπτά οδηγήστε µε 2000
στροφές/λεπτό.
(4)Στα επόµενα 30 λεπτά οδηγήστε µε λιγότερες
από 5000 στροφές/λεπτό.
(5)Στην επόµενη 1 ώρα οδηγήστε µε λιγότερες
από 6000 στροφές/λεπτό.
Όταν ολοκληρωθεί το στρώσιµο του κινητήρα, το
υδροσκάφος µπορεί να χρησιµοποιηθεί κανονικά.
UF2C73R0.book Page 59 Friday, June 24, 2011 10:07 AM

Ελεγχοι πριν απο τη λειτουργια
60
RJU31981
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00411
Η παράλειψη της κατάλληλης επιθεώρησης ή συντήρησης του υδροσκάφους, αυξάνει την
πιθανότητα πρόκλησης ατυχήµατος ή ζηµιάς του υδροσκάφους. Μην χειρίζεστε το υδροσκάφος,
εάν εντοπίσετε κάποιο πρόβληµα. Εάν κάποιο πρόβληµα δεν επιδιορθωθεί µε τις διαδικασίες που
περιγράφονται στο παρόν εγχειρίδιο, αναθέστε τον έλεγχο του υδροσκάφους σε κάποιον
αντιπρόσωπο της Yamaha.
RJU41232Λίστα ελέγχων πριν από τη λειτουργία
Πριν χρησιµοποιήσετε αυτό το υδροσκάφος, διενεργήστε οπωσδήποτε τους ελέγχους που αναφέρονται
στην ακόλουθη λίστα ελέγχων.
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙ∆Α
ΕΛΕΓΧΟΙ ΠΡΙΝ ΑΠΟ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Χώρος κινητήραΑερίστε το χώρο του κινητήρα.
Ελέγξτε µέσα στο χώρο του κινητήρα για τυχόν ζηµίες.62
Σύστηµα τροφοδοσίας
καυσίµουΕλέγξτε το σύστηµα τροφοδοσίας καυσίµου για
διαρροές.
Ελέγξτε τη στάθµη καυσίµου στο ρεζερβουάρ καυσίµου.62
∆ιαχωριστής νερούΕλέγξτε το διαχωριστή νερού για τυχόν παρουσία νερού.63
Μονάδα κινητήραΕλέγξτε εξωτερικά τη µονάδα κινητήρα για τυχόν ζηµίες.63
Στά θµη λαδιού κινητήραΕλέγξτε τη στάθµη λαδιού του κινητήρα.63
ΣεντινόνεραΕλέγξτε το χώρο του κινητήρα για σεντινόνερα.63
ΜπαταρίαΕλέγξτε τις συνδέσεις της µπαταρίας και τη στάθµη του
ηλεκτρολύτη.63
Σύστηµα πηδαλιουχίαςΕλέγξτε τη σωστή λειτουργία του συστήµατος
πηδαλιουχίας.64
Τηλεσκοπικό σύστηµα
πηδαλιουχίαςΒεβαιωθείτε ότι το τηλεσκοπικό σύστηµα πηδαλιουχίας
λειτουργεί σωστά και ότι οι χειρολαβές του τιµονιού είναι
ασφαλισµένες σταθερά.65
Q.S.T.S.Ελέγξτε τη σωστή λειτουργία του Q.S.T.S. και ελέγξτε αν
ο επιλογέας Q.S.T.S. έχει ασφαλίσει σταθερά στη σωστή
θέση.65
Σύστηµα αναστροφήςΕλέγξτε τη σωστή λειτουργία του συστήµατος
αναστροφής.66
ΧειρόγκαζοΕλέγξτε τη σωστή λειτουργία του χειρόγκαζου.
Ελέγξτε το τζόγο του χειρόγκαζου.66
Τη λ εχ ε ιρ ι στή ρ ι οΕλέγξτε ότι το τηλεχειριστήριο λειτουργεί σωστά.67
Κορδόνι ασφαλείας του
κινητήρα (αναδέτης)Ελέγξτε το κορδόνι ασφαλείας του κινητήρα (αναδέτη)
για τυχόν ζηµίες.67
∆ιακόπτεςΕλέγξτε εάν λειτουργούν σωστά ο διακόπτης εκκίνησης,
ο διακόπτης σταµατήµατος και ο διακόπτης ασφαλείας
του κινητήρα.68
UF2C73R0.book Page 60 Friday, June 24, 2011 10:07 AM

Ελεγχοι πριν απο τη λειτουργια
61
ΣΗMΕΙΩΣΗ:
Για εξασφάλιση της ασφάλειας και της αξιοπιστίας του υδροσκάφους, θα πρέπει να διενεργούνται
έλεγχοι πριν από τη λειτουργία κάθε φορά που χρησιµοποιείται το υδροσκάφος.
ΣκευοθήκεςΕλέγξτε τις σκευοθήκες για τυχόν ζηµίες και για
ενδεχόµενη παρουσία νερού.68
Βάση, κάλυµµα και ιµάντας
πυροσβεστήραΕλέγξτε τη βάση, το κάλυµµα και τον ιµάντα
πυροσβεστήρα για τυχόν ζηµιά.69
ΠυροσβεστήραςΕλέγξτε την κατάσταση του πυροσβεστήρα.69
Εξοπλισµός ασφάλειαςΒεβαιωθείτε ότι υπάρχει στο υδροσκάφος εξοπλισµός
ασφάλειας που ανταποκρίνεται στους ισχύοντες
κανονισµούς.69
Λέµβος και κατάστρωµαΕλέγξτε τη λέµβο και το κατάστρωµα για τυχόν ζηµίες.69
Στόµιο εισροής νερού
εκτόξευσηςΕλέγξτε το στόµιο εισροής νερού εκτόξευσης για τυχόν
ζηµίες και αν έχει βουλώσει.69
Τά π ε ς αποστράγγισης πρύµνηςΕλέγξτε τις τάπες αποστράγγισης της πρύµνης για τυχόν
ζηµίες και ξένα υλικά, και ελέγξτε αν είναι
τοποθετηµένες σταθερά.69
ΚαπόΕλέγξτε αν το καπό είναι καλά κλεισµένο.70
Εµπρόσθια και πίσω
καθίσµαταΕλέγξτε εάν τα καθίσµατα είναι σωστά τοποθετηµένα.44
ΕΛΕΓΧΟΙ ΜΕΤΑ ΤΗΝ ΚΑΘΕΛΚΥΣΗ
Στόµιο εξόδου νερού ψύξηςΕλέγξτε ότι εξέρχεται νερό από το αριστερό στόµιο
εξόδου νερού ψύξης ενόσω ο κινητήρας λειτουργεί.70
Μονάδα δύο αναλογικών
µετρητώνΕλέγξτε αν λειτουργεί σωστά η µονάδα δύο αναλογικών
µετρητών.70
Στροφές ρελαντί κινητήραΕλέγξτε τις στροφές ρελαντί του κινητήρα.71 ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙ∆Α
UF2C73R0.book Page 61 Friday, June 24, 2011 10:07 AM

Ελεγχοι πριν απο τη λειτουργια
62
RJU32281
Σηµεία ελέγχου πριν από τη
λειτουργία
RJU41311Έλεγχοι πριν από την καθέλκυση
∆ιενεργήστε τους ελέγχους πριν από την
καθέλκυση, οι οποίοι αναφέρονται στη λίστα
ελέγχων πριν από τη λειτουργία, µε το
υδροσκάφος στην ξηρά.
Για να διενεργήσετε τους ελέγχους πριν από την
καθέλκυση:
(1)Αφαιρέστε τα καθίσµατα και την υδατοστεγή
σκευοθήκη. (Βλ. σελίδα 44 για τις
διαδικασίες αφαίρεσης και τοποθέτησης των
καθισµάτων και σελίδα 50 για πληροφορίες
σχετικά µε την υδατοστεγή σκευοθήκη.)
(2)∆ιενεργήστε τους ελέγχους και βεβαιωθείτε
ότι δεν υπάρχουν εξαρτήµατα που
δυσλειτουργούν ούτε τυχόν άλλα
προβλήµατα.
(3)Αφού ολοκληρώσετε αυτούς τους ελέγχους,
τοποθετήστε σταθερά την υδατοστεγή
σκευοθήκη και τα καθίσµατα στις αρχικές
τους θέσεις.
RJU32333Έλεγχος χώρου κινητήρα
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00461
Αν ο χώρος του κινητήρα πάψει να αερίζεται,
υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης. Μην
θέσετε σε λειτουργία τον κινητήρα, αν υπάρχει
διαρροή καυσίµου.
Αερίστε το χώρο του κινητήρα. Αφήστε ανοιχτό
το χώρο κινητήρα για µερικά λεπτά ώστε να
διαφύγουν τυχόν αναθυµιάσεις καυσίµου.Βεβαιωθείτε ότι δεν υπάρχουν ζηµίες µέσα στο
χώρο του κινητήρα.
RJU34214Έλεγχοι συστήµατος τροφοδοσίας καυσίµου
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00381
Τυχόν διαρροή καυσίµου µπορεί να προκαλέσει
φωτιά ή έκρηξη.

Ελέγχετε τακτικά για διαρροή καυσίµου.

Εάν εντοπιστεί διαρροή καυσίµου, το
σύστηµα τροφοδοσίας καυσίµου πρέπει να
επισκευαστεί από εξειδικευµένο µηχανικό.
Τυχόν εσφαλµένες εργασίες επισκευής
µπορούν να καταστήσουν µη ασφαλή το
χειρισµό του υδροσκάφους.
Βεβαιωθείτε ότι δεν υπάρχει ζηµία, διαρροή ή
άλλο πρόβληµα στο σύστηµα τροφοδοσίας
καυσίµου.
Ελέγξτε:

Το καπάκι και το παρέµβυσµα στοµίου γέµισης
καυσίµου για τυχόν ζηµιές

Το ρεζερβουάρ καυσίµου για τυχόν ζηµία και
διαρροή

Τους ελαστικούς σωλήνες καυσίµου και ρακόρ
για τυχόν ζηµία και διαρροή

Το σωλήνα εξαέρωσης του ρεζερβουάρ
καυσίµου για τυχόν ζηµία και διαρροή
RJU36874Έλεγχος στάθµης καυσίµου
Ελέγξτε τη στάθµη καυσίµου στο ρεζερβουάρ
καυσίµου.
UF2C73R0.book Page 62 Friday, June 24, 2011 10:07 AM

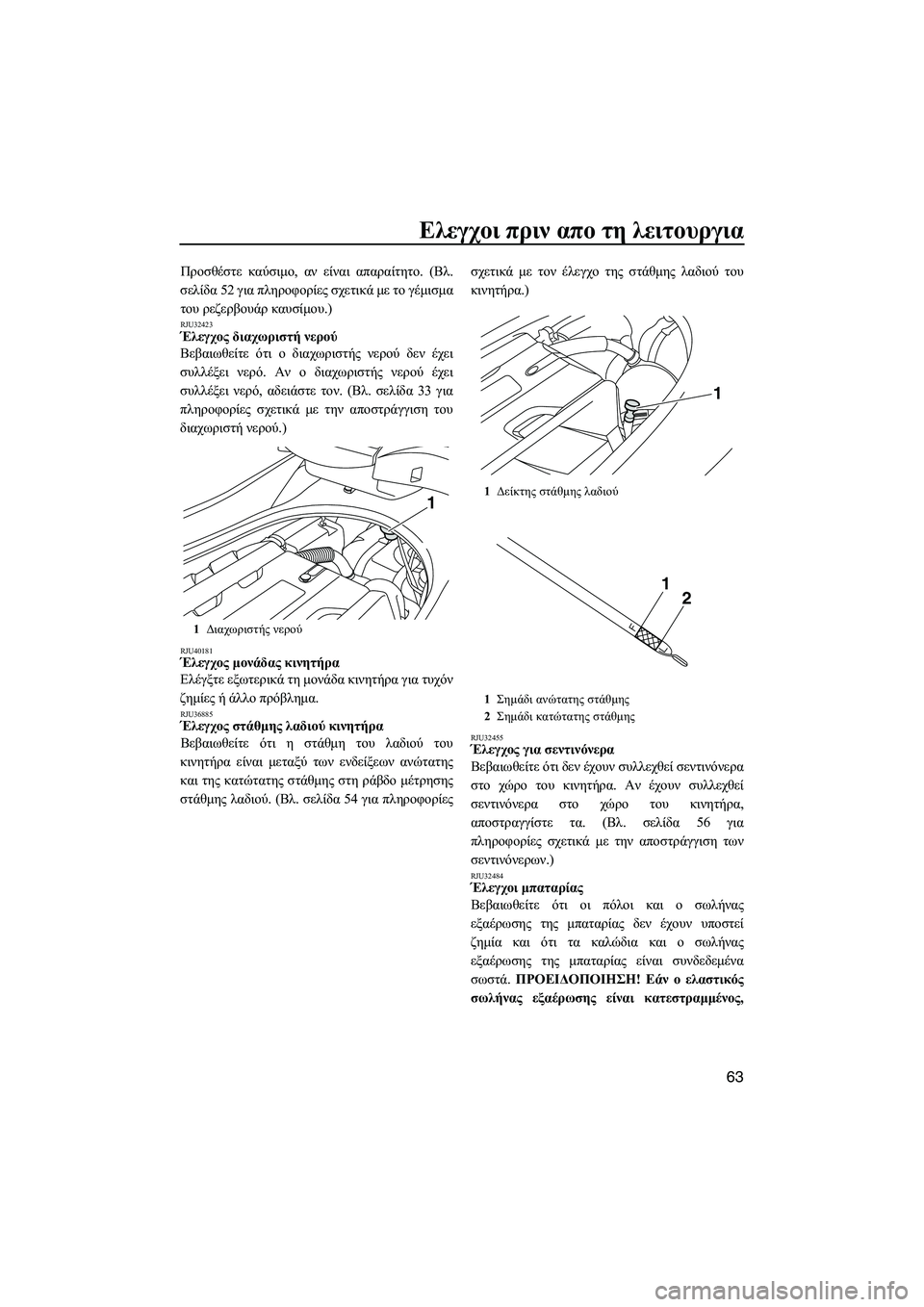

Ελεγχοι πριν απο τη λειτουργια
63
Προσθέστε καύσιµο, αν είναι απαραίτητο. (Βλ.
σελίδα 52 για πληροφορίες σχετικά µε το γέµισµα
του ρεζερβουάρ καυσίµου.)
RJU32423Έλεγχος διαχωριστή νερού
Βεβαιωθείτε ότι ο διαχωριστής νερού δεν έχει
συλλέξει νερό. Αν ο διαχωριστής νερού έχει
συλλέξει νερό, αδειάστε τον. (Βλ. σελίδα 33 για
πληροφορίες σχετικά µε την αποστράγγιση του
διαχωριστή νερού.)
RJU40181Έλεγχος µονάδας κινητήρα
Ελέγξτε εξωτερικά τη µονάδα κινητήρα για τυχόν
ζηµίες ή άλλο πρόβληµα.
RJU36885Έλεγχος στάθµης λαδιού κινητήρα
Βεβαιωθείτε ότι η στάθµη του λαδιού του
κινητήρα είναι µεταξύ των ενδείξεων ανώτατης
και της κατώτατης στάθµης στη ράβδο µέτρησης
στάθµης λαδιού. (Βλ. σελίδα 54 για πληροφορίεςσχετικά µε τον έλεγχο της στάθµης λαδιού του
κινητήρα.)RJU32455Έλεγχος για σεντινόνερα
Βεβαιωθείτε ότι δεν έχουν συλλεχθεί σεντινόνερα
στο χώρο του κινητήρα. Αν έχουν συλλεχθεί
σεντινόνερα στο χώρο του κινητήρα,
αποστραγγίστε τα. (Βλ. σελίδα 56 για
πληροφορίες σχετικά µε την αποστράγγιση των
σεντινόνερων.)
RJU32484Έλεγχοι µπαταρίας
Βεβαιωθείτε ότι οι πόλοι και ο σωλήνας
εξαέρωσης της µπαταρίας δεν έχουν υποστεί
ζηµία και ότι τα καλώδια και ο σωλήνας
εξαέρωσης της µπαταρίας είναι συνδεδεµένα
σωστά. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Εάν ο ελαστικός
σωλήνας εξαέρωσης είναι κατεστραµµένος,
1∆ιαχωριστής νερού
11∆είκτης στάθµης λαδιού
1Σηµάδι ανώτατης στάθµης
2Σηµάδι κατώτατης στάθµης
1
21
UF2C73R0.book Page 63 Friday, June 24, 2011 10:07 AM

Ελεγχοι πριν απο τη λειτουργια
64
βουλωµένος ή δεν έχει συνδεθεί σωστά, µπορεί
να προκληθεί πυρκαγιά ή έκρηξη.
[RWJ00451]
Βεβαιωθείτε ότι η στάθµη του ηλεκτρολύτη είναι
µεταξύ των ενδείξεων ανώτατης και της
κατώτατης στάθµης. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Μην
χρησιµοποιείτε ποτέ το υδροσκάφος εάν η
µπαταρία δεν έχει αρκετή ισχύ για να πάρει
µπροστά ο κινητήρας ή εάν εµφανίζει σηµάδια
µειωµένης ισχύος. Τυχόν απώλεια ισχύος από
τη µπαταρία µπορεί να έχει σοβαρές συνέπειες
και να µείνετε αβοήθητος στη θάλασσα.
[RWJ01240]
Βεβαιωθείτε ότι η µπαταρία είναι καλά
στερεωµένη στη θέση της.
RJU32613Έλεγχοι συστήµατος πηδαλιουχίας
Περιστρέψτε τις χειρολαβές του τιµονιού µερικές
φορές δεξιά και αριστερά για να βεβαιωθείτε ότι ο
χειρισµός τους είναι οµαλός και απρόσκοπτος
καθ’ όλη τη διαδροµή τους, καθώς και ότι ο τζόγος
τους δεν είναι υπερβολικά µεγάλος.
Περιστρέψτε τις χειρολαβές του τιµονιού τέρµα
δεξιά και αριστερά για να βεβαιωθείτε ότι το
ακροφύσιο πηδαλιουχίας κινείται καθώς
περιστρέφονται οι χειρολαβές, καθώς και ότι δεν
υπάρχει διαφορά µεταξύ των θέσεων τέρµα δεξιά
1Αρνητικός (–) πόλος µπαταρίας: Μαύρο
καλώδιο
2Θετικός (+) πόλος µπαταρίας: Κόκκινο καλώδιο
3Σωλήνας εξαέρωσης
1Σηµάδι ανώτατης στάθµης
2Σηµάδι κατώτατης στάθµης
12
3
UF2C73R0.book Page 64 Friday, June 24, 2011 10:07 AM

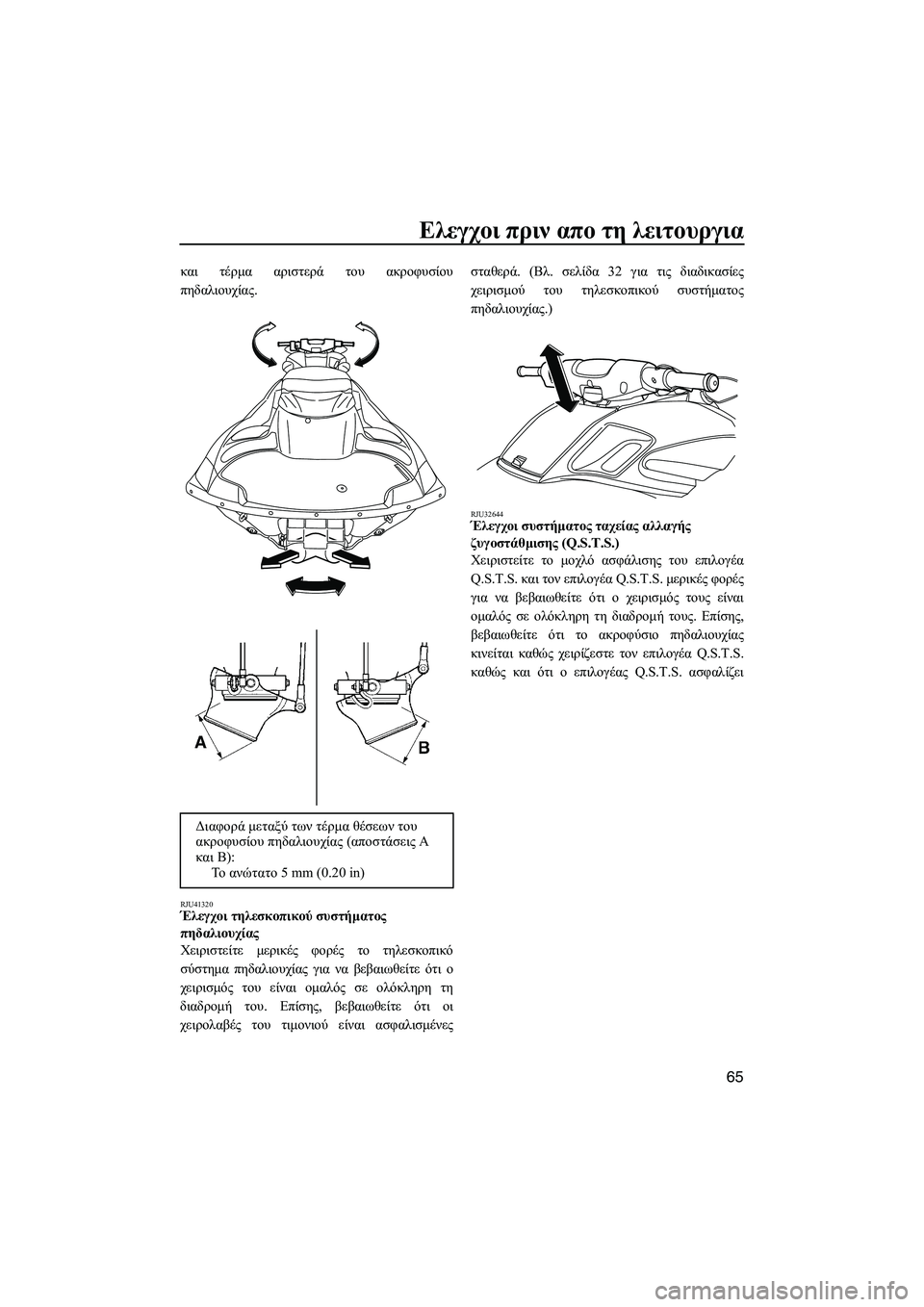

Ελεγχοι πριν απο τη λειτουργια
65
και τέρµα αριστερά του ακροφυσίου
πηδαλιουχίας.
RJU41320Έλεγχοι τηλεσκοπικού συστήµατος
πηδαλιουχίας
Χειριστείτε µερικές φορές το τηλεσκοπικό
σύστηµα πηδαλιουχίας για να βεβαιωθείτε ότι ο
χειρισµός του είναι οµαλός σε ολόκληρη τη
διαδροµή του. Επίσης, βεβαιωθείτε ότι οι
χειρολαβές του τιµονιού είναι ασφαλισµένεςσταθερά. (Βλ. σελίδα 32 για τις διαδικασίες
χειρισµού του τηλεσκοπικού συστήµατος
πηδαλιουχίας.)
RJU32644Έλεγχοι συστήµατος ταχείας αλλαγής
ζυγοστάθµισης (Q.S.T.S.)
Χειριστείτε το µοχλό ασφάλισης του επιλογέα
Q.S.T.S. και τον επιλογέα Q.S.T.S. µερικές φορές
για να βεβαιωθείτε ότι ο χειρισµός τους είναι
οµαλός σε ολόκληρη τη διαδροµή τους. Επίσης,
βεβαιωθείτε ότι το ακροφύσιο πηδαλιουχίας
κινείται καθώς χειρίζεστε τον επιλογέα Q.S.T.S.
καθώς και ότι ο επιλογέας Q.S.T.S. ασφαλίζει
∆ιαφορά µεταξύ των τέρµα θέσεων του
ακροφυσίου πηδαλιουχίας (αποστάσεις A
και B):
Το ανώτατο 5 mm (0.20 in)
UF2C73R0.book Page 65 Friday, June 24, 2011 10:07 AM

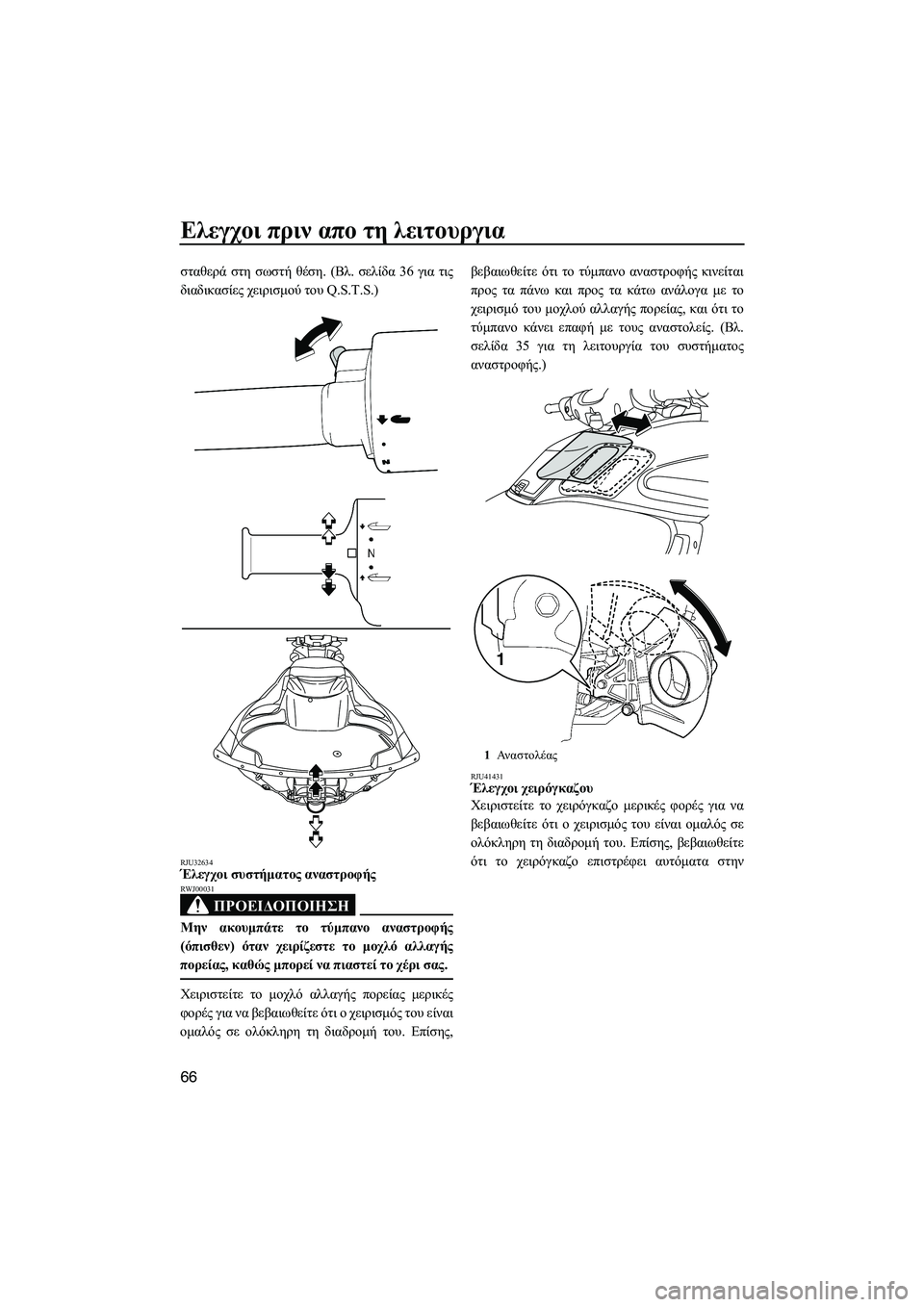

Ελεγχοι πριν απο τη λειτουργια
66
σταθερά στη σωστή θέση. (Βλ. σελίδα 36 για τις
διαδικασίες χειρισµού του Q.S.T.S.)
RJU32634Έλεγχοι συστήµατος αναστροφής
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00031
Μην ακουµπάτε το τύµπανο αναστροφής
(όπισθεν) όταν χειρίζεστε το µοχλό αλλαγής
πορείας, καθώς µπορεί να πιαστεί το χέρι σας.
Χειριστείτε το µοχλό αλλαγής πορείας µερικές
φορές για να βεβαιωθείτε ότι ο χειρισµός του είναι
οµαλός σε ολόκληρη τη διαδροµή του. Επίσης,βεβαιωθείτε ότι το τύµπανο αναστροφής κινείται
προς τα πάνω και προς τα κάτω ανάλογα µε το
χειρισµό του µοχλού αλλαγής πορείας, και ότι το
τύµπανο κάνει επαφή µε τους αναστολείς. (Βλ.
σελίδα 35 για τη λειτουργία του συστήµατος
αναστροφής.)
RJU41431Έλεγχοι χειρόγκαζου
Χειριστείτε το χειρόγκαζο µερικές φορές για να
βεβαιωθείτε ότι ο χειρισµός του είναι οµαλός σε
ολόκληρη τη διαδροµή του. Επίσης, βεβαιωθείτε
ότι το χειρόγκαζο επιστρέφει αυτόµατα στην
1Αναστολέας
1
UF2C73R0.book Page 66 Friday, June 24, 2011 10:07 AM
