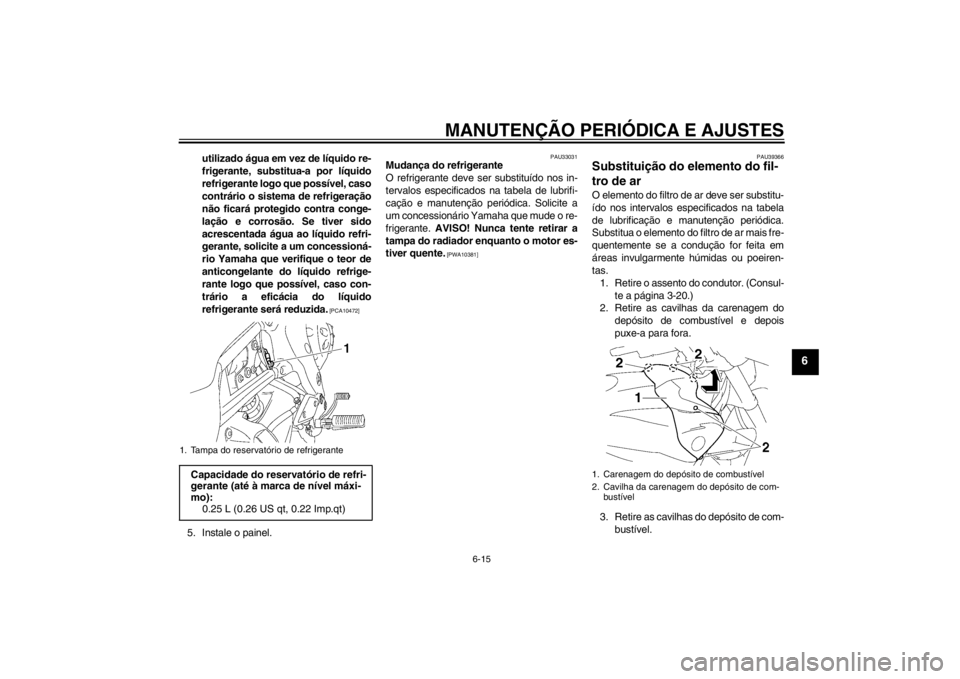

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
utilizado água em vez de líquido re-
frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Instale o painel.
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381] PAU39366
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire o assento do condutor. (Consul- te a página 3-20.)
2. Retire as cavilhas da carenagem do
depósito de combustível e depois
puxe-a para fora.
3. Retire as cavilhas do depósito de com- bustível.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Carenagem do depósito de combustível
2. Cavilha da carenagem do depósito de com-
bustível
U1ECP1P0.book Page 15 Monday, August 8, 2011 3:46 PM

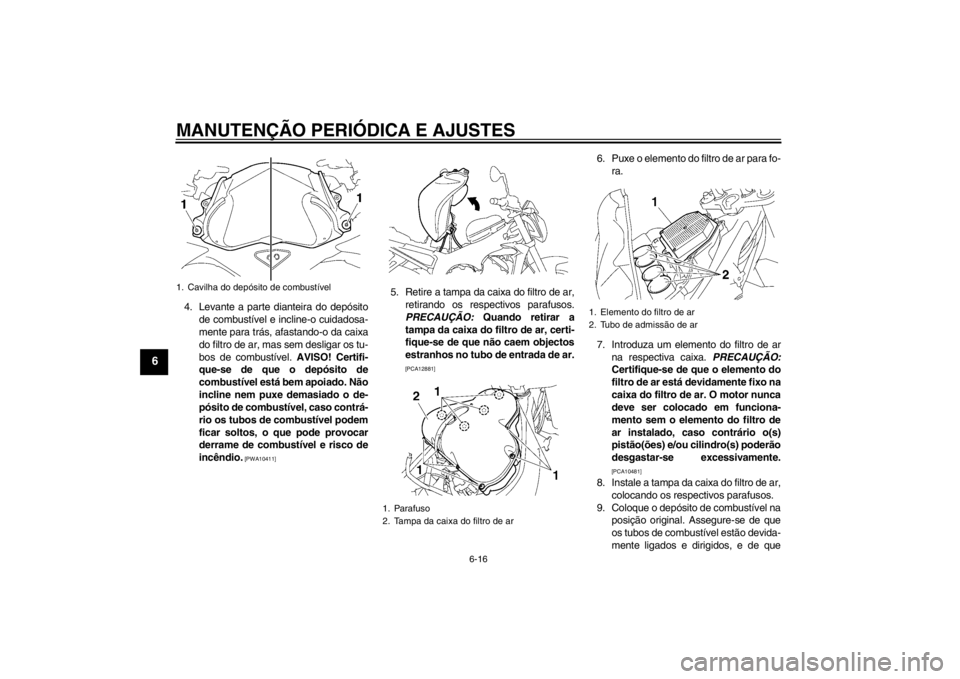

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
4. Levante a parte dianteira do depósitode combustível e incline-o cuidadosa-
mente para trás, afastando-o da caixa
do filtro de ar, mas sem desligar os tu-
bos de combustível. AVISO! Certifi-
que-se de que o depósito de
combustível está bem apoiado. Não
incline nem puxe demasiado o de-
pósito de combustível, caso contrá-
rio os tubos de combustível podem
ficar soltos, o que pode provocar
derrame de combustível e risco de
incêndio.
[PWA10411]
5. Retire a tampa da caixa do filtro de ar, retirando os respectivos parafusos.
PRECAUÇÃO: Quando retirar a
tampa da caixa do filtro de ar, certi-
fique-se de que não caem objectos
estranhos no tubo de entrada de ar.
[PCA12881]
6. Puxe o elemento do filtro de ar para fo- ra.
7. Introduza um elemento do filtro de ar na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
8. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
9. Coloque o depósito de combustível na posição original. Assegure-se de que
os tubos de combustível estão devida-
mente ligados e dirigidos, e de que
1. Cavilha do depósito de combustível
1. Parafuso
2. Tampa da caixa do filtro de ar
1. Elemento do filtro de ar
2. Tubo de admissão de ar
U1ECP1P0.book Page 16 Monday, August 8, 2011 3:46 PM

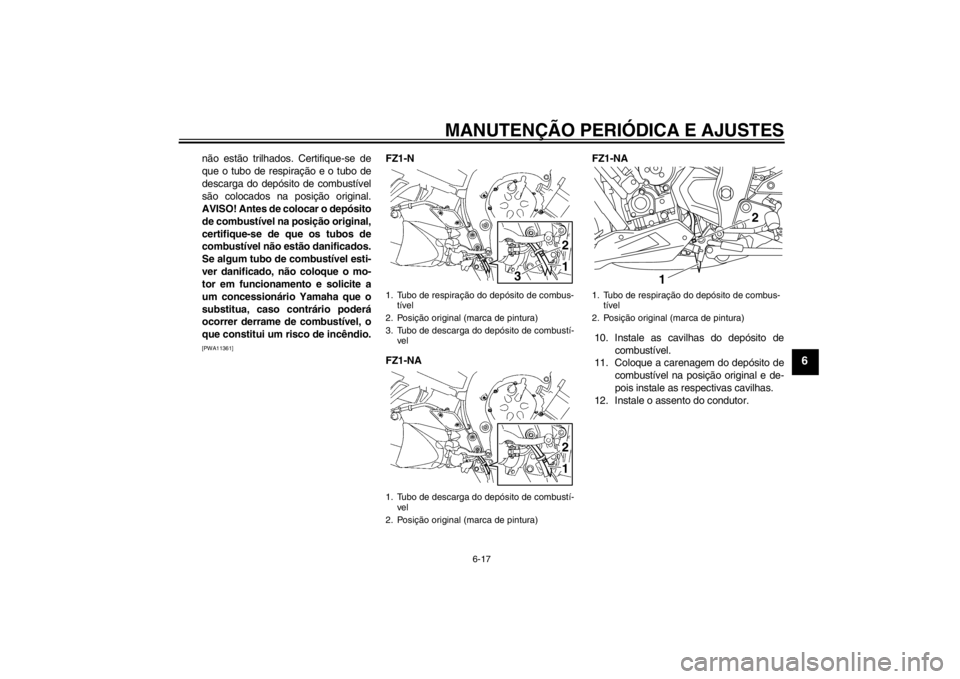

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
não estão trilhados. Certifique-se de
que o tubo de respiração e o tubo de
descarga do depósito de combustível
são colocados na posição original.
AVISO! Antes de colocar o depósito
de combustível na posição original,
certifique-se de que os tubos de
combustível não estão danificados.
Se algum tubo de combustível esti-
ver danificado, não coloque o mo-
tor em funcionamento e solicite a
um concessionário Yamaha que o
substitua, caso contrário poderá
ocorrer derrame de combustível, o
que constitui um risco de incêndio.[PWA11361]
FZ1-N
FZ1-NA FZ1-NA
10. Instale as cavilhas do depósito de combustível.
11. Coloque a carenagem do depósito de
combustível na posição original e de-
pois instale as respectivas cavilhas.
12. Instale o assento do condutor.1. Tubo de respiração do depósito de combus- tível
2. Posição original (marca de pintura)
3. Tubo de descarga do depósito de combustí- vel
1. Tubo de descarga do depósito de combustí- vel
2. Posição original (marca de pintura)
3
2121
1. Tubo de respiração do depósito de combus- tível
2. Posição original (marca de pintura)
1 2
U1ECP1P0.book Page 17 Monday, August 8, 2011 3:46 PM

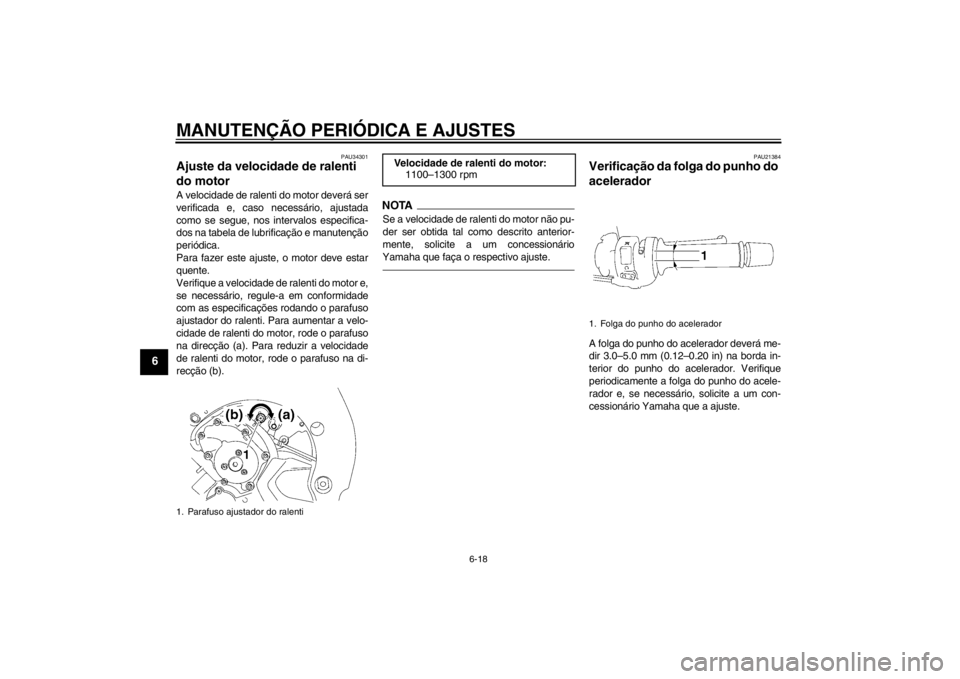

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU34301
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Para fazer este ajuste, o motor deve estar
quente.
Verifique a velocidade de ralenti do motor e,
se necessário, regule-a em conformidade
com as especificações rodando o parafuso
ajustador do ralenti. Para aumentar a velo-
cidade de ralenti do motor, rode o parafuso
na direcção (a). Para reduzir a velocidade
de ralenti do motor, rode o parafuso na di-
recção (b).
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste.
PAU21384
Verificação da folga do punho do
acelerador A folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda in-
terior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
1. Parafuso ajustador do ralenti
Velocidade de ralenti do motor: 1100–1300 rpm
1. Folga do punho do acelerador
U1ECP1P0.book Page 18 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21775
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10503
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.●
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
●
A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.
Pressão de ar dos pneus (medida
com os pneus frios): 0–90 kg (0–198 lb): Fr e nt e :250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb): Fr e nt e :250 kPa (2.50 kgf/cm², 36 psi)
Tr á s : 290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Fr e nt e :250 kPa (2.50 kgf/cm², 36 psi)
Tr á s :
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*: FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Peso total com condutor, passagei- ro, carga e acessórios
U1ECP1P0.book Page 19 Monday, August 8, 2011 3:46 PM

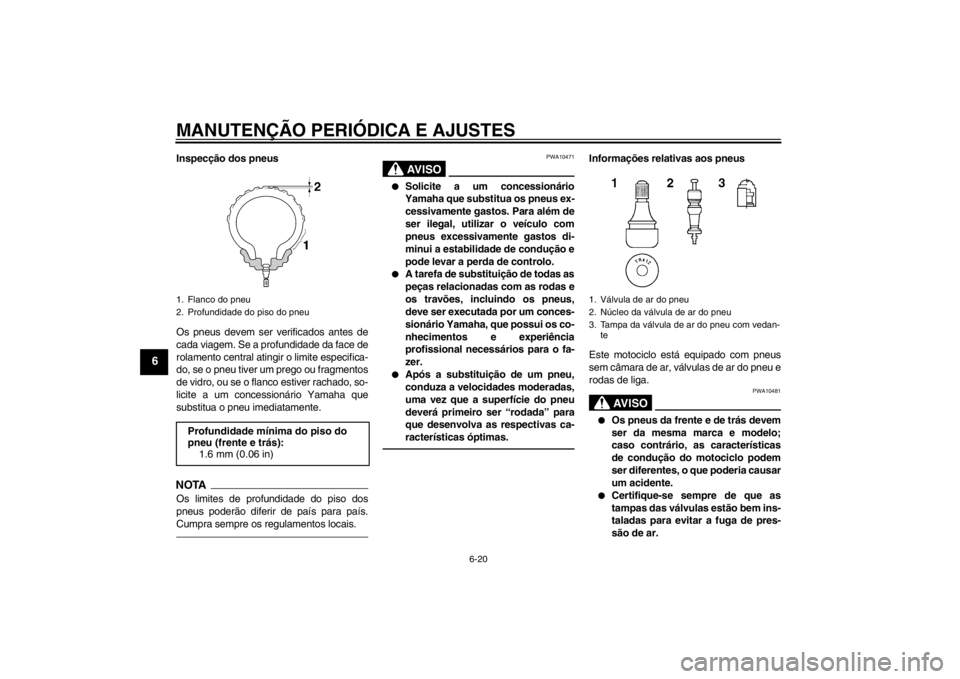

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AV I S O
PWA10471
●
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
●
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
●
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este motociclo está equipado com pneus
sem câmara de ar, válvulas de ar do pneu e
rodas de liga.
AV I S O
PWA10481
●
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.
●
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
U1ECP1P0.book Page 20 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
●
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.●
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
●
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
●
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
●
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
PAU21962
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.●
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
●
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo: DUNLOP/D221FA
Pneu de trás: Tamanho:190/50 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D221G
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (de origem)
U1ECP1P0.book Page 21 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU22081
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respectiva cavilha ajusta-
dora na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direcção (b).NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem.
PAU37913
Verificação da folga da alavanca
do travão Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecci-
one o sistema de travagem.
AV I S O
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.

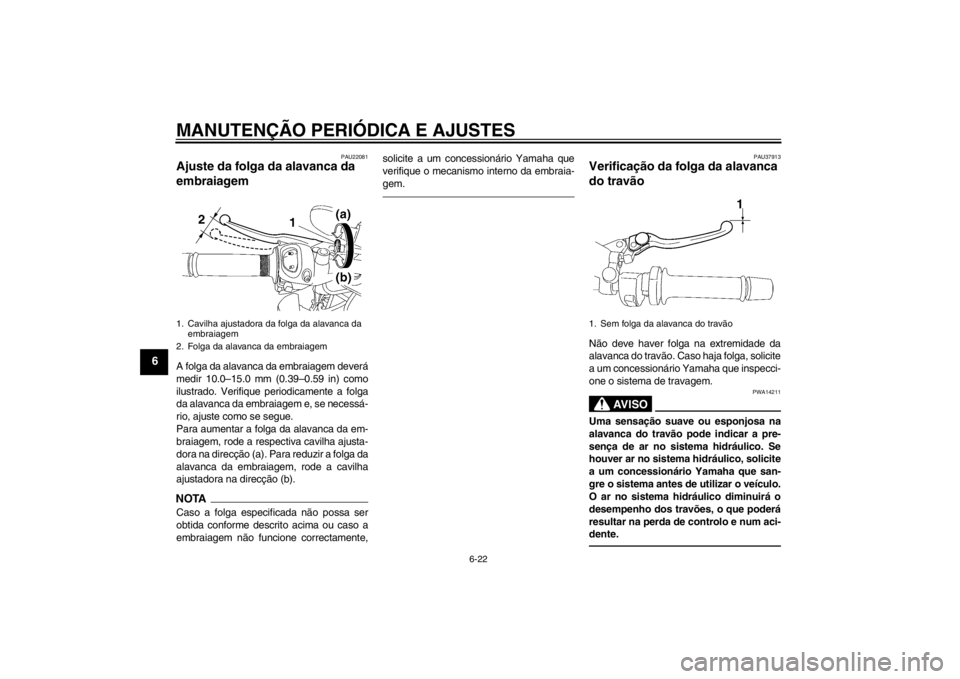

1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagem
2
1. Sem folga da alavanca do travão
1
U1ECP1P0.book Page 22 Monday, August 8, 2011 3:46 PM
