UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PRECAUÇÃO
PCA10260
●
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
●
Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança de
velocidade forçada.
PAU16810
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:●
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.
●
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
●
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16841
Rodagem do motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17093
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 6000 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituído.[PCA10302]1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 7200 rpm.
U1ECP1P0.book Page 3 Monday, August 8, 2011 3:46 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10310
●
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
●
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU17213
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AV I S O
PWA10311
●
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
●
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
●
Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U1ECP1P0.book Page 4 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17244
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15122
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.●
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.
●
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.AV I S O
PWA15460
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17302
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profissi-
onal ou estabelecimento de reparação devi-
damente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
U1ECP1P0.book Page 1 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17542
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-20.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.

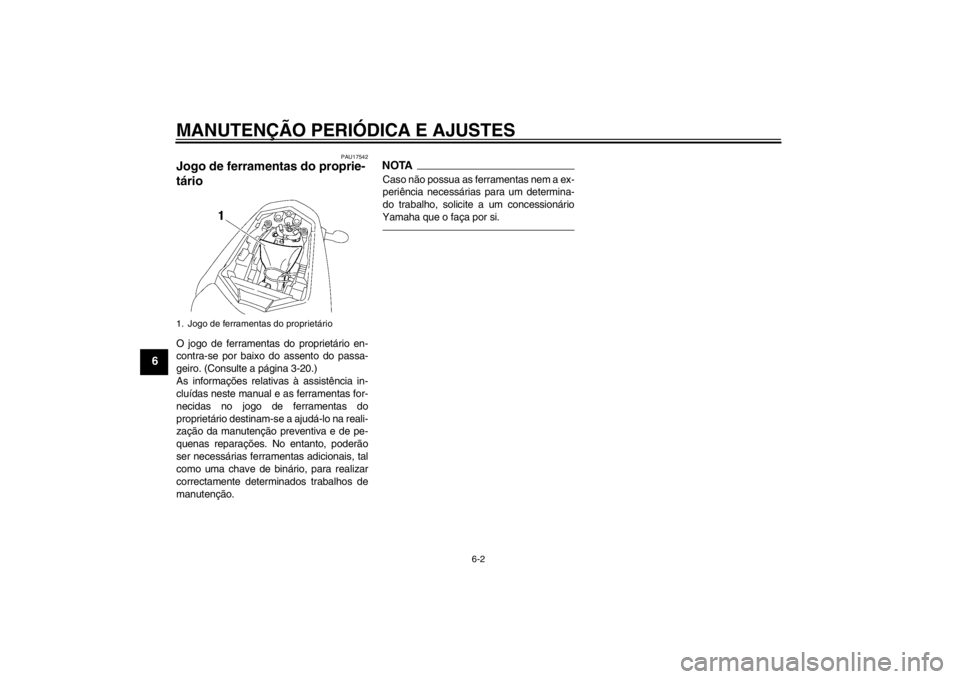

1. Jogo de ferramentas do proprietárioU1ECP1P0.book Page 2 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46861
NOTA●
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
●
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
●
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo de combustí-
vel Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos. 
2 *Velas de ignição Verifique o estado.
Limpe e corrija a distância.

Substitua. 
3 *Válvulas Verifique a folga das válvulas.

Cada 40000 km (24000 mi)
4 *Injecção de com-
bustível Ajuste a velocidade de ralenti do
motor e a sincronização. 
5 *Silencioso e tubo
de escape Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s). 
U1ECP1P0.book Page 3 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema de indução
de ar Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Se necessário, substitua todo o sistema de indução de ar. 
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 4 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770C
Tabela de lubrificação e manutenção geral N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento do filtro
de ar
Substitua.

2 Embraiagem Verifique o funcionamento.

3 *Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. 
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. 
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direccionamento e a articulação estão correctos. 
Substitua. Cada 4 anos
6 *Rodas Verifique se apresentam desgaste
ou danos. 
7 *Pneus Verifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija. 
8 *Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos. 
U1ECP1P0.book Page 5 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
9*Braço oscilante Verifique o funcionamento e se
apresenta uma folga excessiva. 
10 Corrente de trans-
missão Verifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen- te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
11 *Rolamentos da di-
recção Verifique a folga dos rolamentos e
se a direcção está dura. 
Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
12 *Fixadores do chas-
sis Certifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados. 
13 Eixo de pivô da ala-
vanca do travão
Lubrifique com graxa de silicone.

14 Eixo de pivô do pe-
dal do travão Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
15 Eixo de pivô da ala-
vanca da embraia-
gem Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
16 Eixo de pivô do pe-
dal de mudança de
velocidades Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
17 Descanso lateral Verifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio. 
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 6 Monday, August 8, 2011 3:46 PM
