MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
18*Interruptor do des-
canso lateral Verifique o funcionamento.

19 *Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo. 
20 *Amortecedor de
choques Verifique o funcionamento e se o
amortecedor tem fuga de óleo. 
21 *Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de li-
gação Verifique o funcionamento.

22 Óleo do motor Mude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo. 
23 Cartucho do filtro
de óleo do motor Substitua.

24 *Sistema de refrige-
ração Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante. 
Substituir o refrigerante anticon- gelante de etilenoglicol. Cada 3 anos
25 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.

26 Peças de movimen-
to e cabos Lubrifique.

N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 7 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18680
NOTA●
Filtro de ar O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequent emente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
●
Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
27*Punho do acelera-
dor Verifique o funcionamento.
Verifique a folga do punho do ace-
lerador e ajuste se necessário.
Lubrifique o cabo e o comparti- mento do punho. 
28 *Luzes, sinais e in-
terruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.

N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1ECP1P0.book Page 8 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18741
Remoção e instalação da carena-
gem e do painel A carenagem e o painel ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar a carenagem
ou o painel.
FZ1-NA
PAU46740
Carenagem A (FZ1-NA)
Remoção da carenagemRetire as cavilhas e, depois, a carenagem.Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU19281
Painel A
Remoção do painelRetire o parafuso e, de seguida, puxe o pai-
nel para fora conforme ilustrado.
Instalação do painelColoque o painel na posição original e, de-
pois, instale o parafuso.

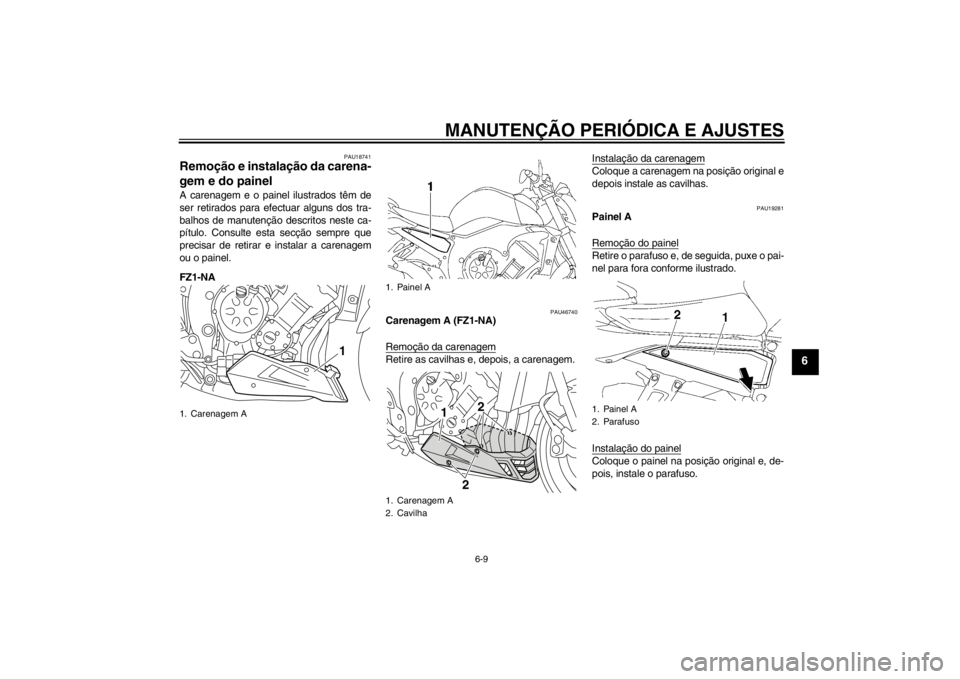

1. Carenagem A
1
1. Painel A
1. Carenagem A
2. Cavilha
1
2
2
1. Painel A
2. Parafuso
U1ECP1P0.book Page 9 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
FZ1-N
FZ1-NA
PAU19652
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
Vela de ignição especificada:

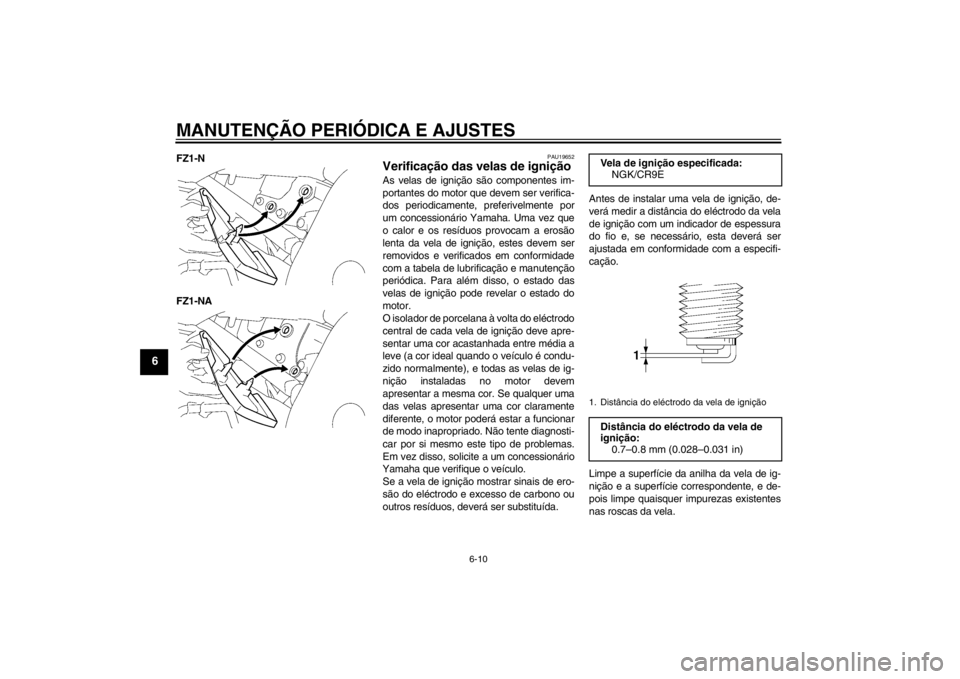

NGK/CR9E1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
U1ECP1P0.book Page 10 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.PRECAUÇÃO
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trás
enquanto a empurra para dentro.
PAU49791
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor1. Coloque o veículo numa superfície ni- velada e segure-o numa posição verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.

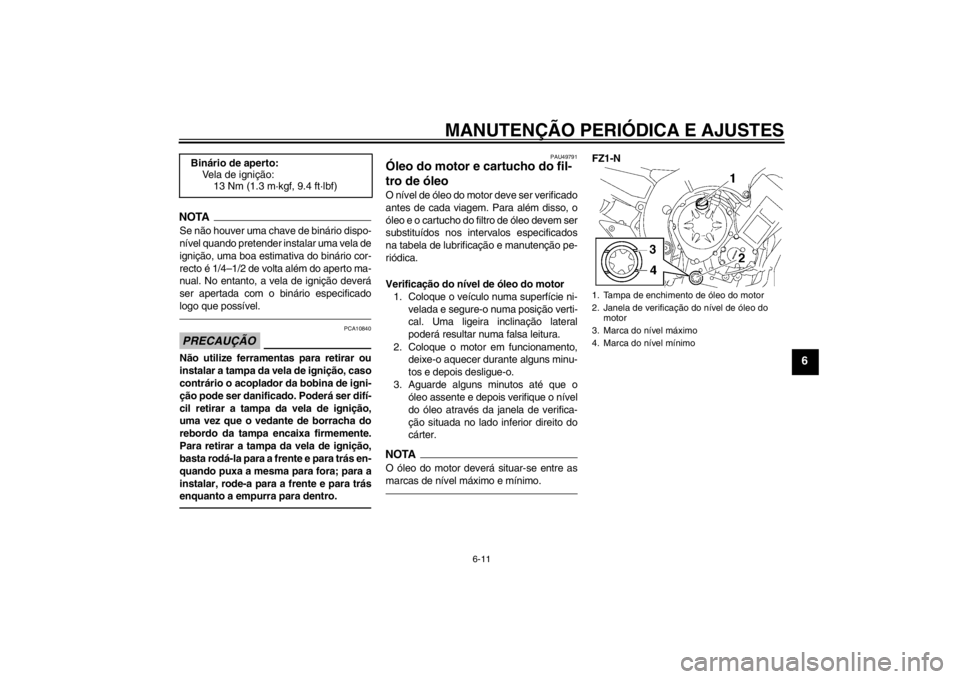

FZ1-N
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
U1ECP1P0.book Page 11 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
FZ1-NA4. Caso o óleo do motor se situe abaixo da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Retire a carenagem A (para modelos
ABS apenas). (Consulte a página 6-9.)
3. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o. 4. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
5. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.
NOTAIgnore os passos 6–8 se não desejar subs-
tituir o cartucho do filtro de óleo.6. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.7. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.

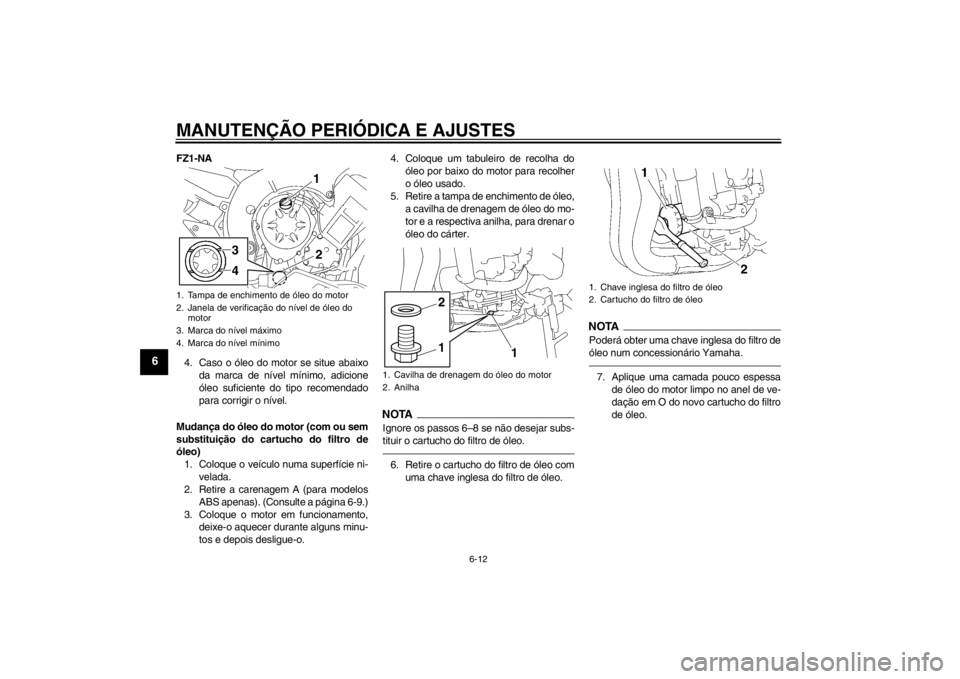

1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
34
12
1. Cavilha de drenagem do óleo do motor
2. Anilha
1
1
2

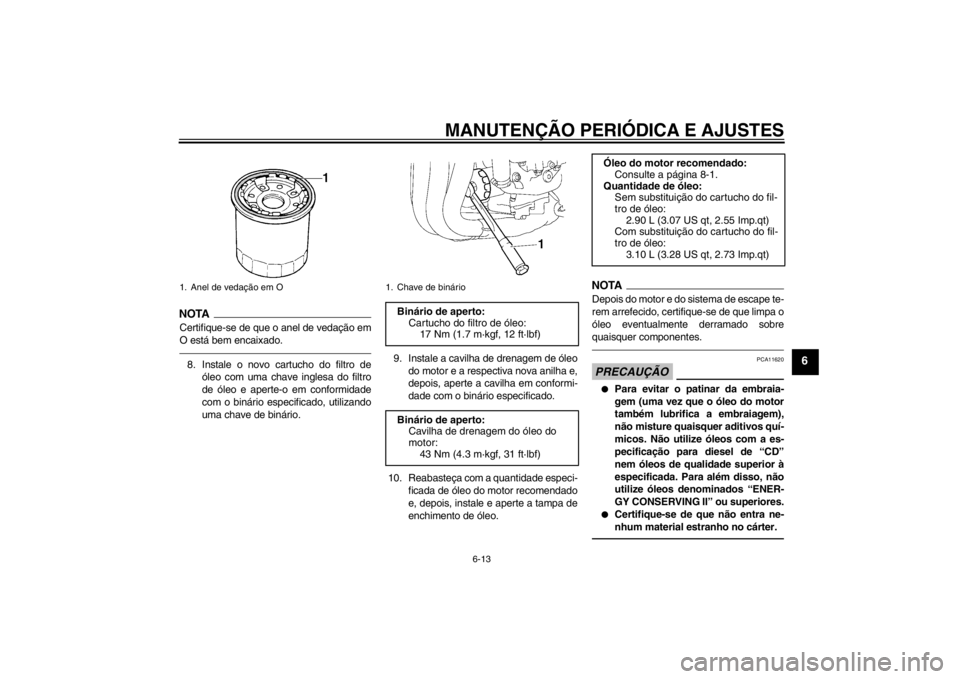

1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
U1ECP1P0.book Page 12 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.8. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 9. Instale a cavilha de drenagem de óleo
do motor e a respectiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
10. Reabasteça com a quantidade especi- ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620
●
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
●
Certifique-se de que não entra ne-
nhum material estranho no cárter.
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:Cartucho do filtro de óleo:17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto: Cavilha de drenagem do óleo do
motor:43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:Consulte a página 8-1.
Quantidade de óleo: Sem substituição do cartucho do fil-
tro de óleo:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U1ECP1P0.book Page 13 Monday, August 8, 2011 3:46 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
11. Coloque o motor em funcionamento edeixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.12. Desligue o motor, aguarde alguns mi-nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
13. Monte a carenagem (para modelos ABS apenas).
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU39087

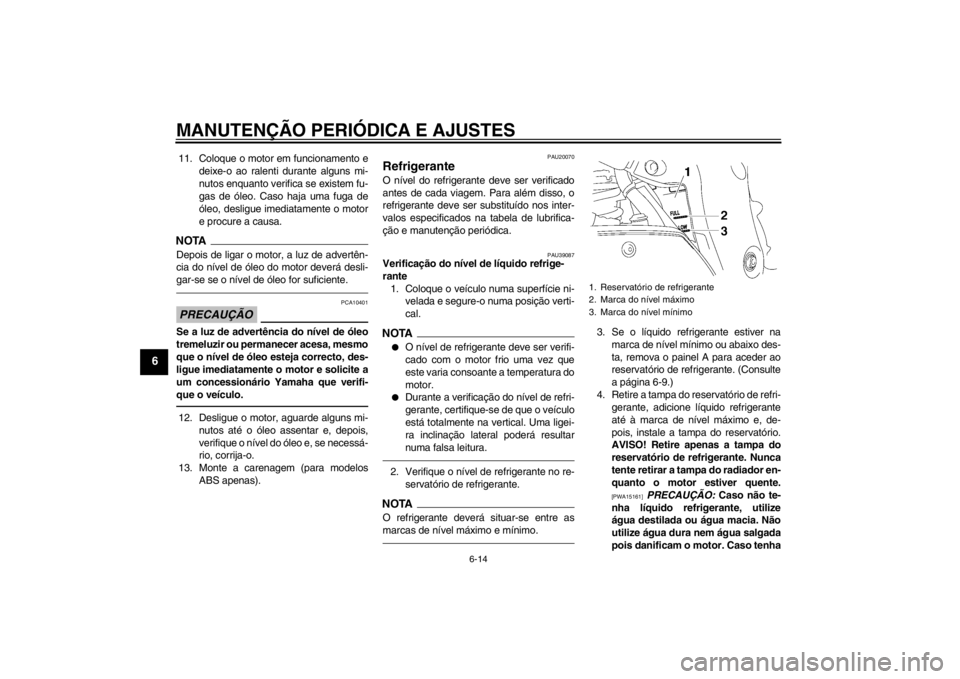

Verificação do nível de líquido refrige-
rante1. Coloque o veículo numa superfície ni- velada e segure-o numa posição verti-
cal.NOTA●
O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.
●
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante estiver namarca de nível mínimo ou abaixo des-
ta, remova o painel A para aceder ao
reservatório de refrigerante. (Consulte
a página 6-9.)
4. Retire a tampa do reservatório de refri- gerante, adicione líquido refrigerante
até à marca de nível máximo e, de-
pois, instale a tampa do reservatório.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
U1ECP1P0.book Page 14 Monday, August 8, 2011 3:46 PM
