2012 YAMAHA CYGNUS 125 Manual de utilização (in Portuguese)

1
2
3
4
5
6
7
8
9
6-22
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
Lubri cantes recomendados:
Alavanca do travão dianteiro:
Massa de lubri cação de silicone
Alavanca do travão traseiro:
Massa de lubrificação de sabão
de lítio
PAU23213

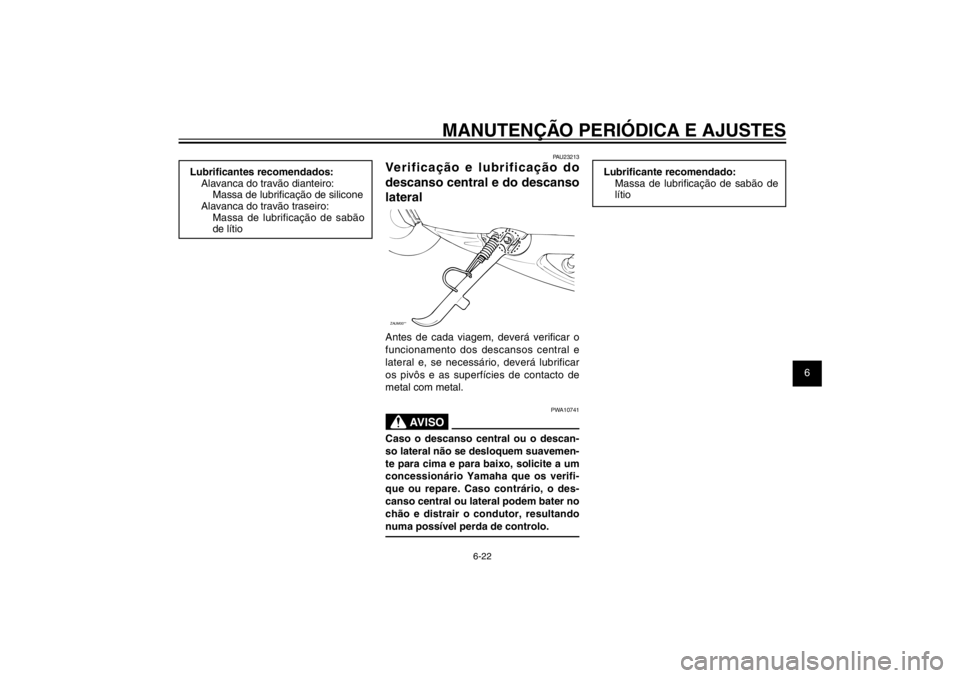

Verificação e lubrificação do
descanso central e do descanso
lateralZAUM00**Antes de cada viagem, deverá veri car o
funcionamento dos descansos central e
lateral e, se necessário, deverá lubrificar
os pivôs e as superfícies de contacto de
metal com metal.
PWA10741
AVISO
Caso o descanso central ou o descan-
so lateral não se desloquem suavemen-
te para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o des-
canso central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubri cante recomendado:
Massa de lubri cação de sabão de
lítio
4P9-F819D-P4_CS.indd 6-224P9-F819D-P4_CS.indd 6-22
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-23
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
PAU23272
Veri cação da forquilha diantei-
raO estado e funcionamento da forquilha
dianteira deverão ser veri cados como se
segue, nos intervalos especificados na
tabela de lubri cação e manutenção perió-
dica.
Veri cação do estado
Veri que se os tubos internos estão arra-
nhados, danificados ou perdem óleo em
excesso.
Veri cação do funcionamento
1. Coloque o veículo numa superfície
nivelada e segure-o numa posição
vertical. AVISO! Para evitar ferimen-
tos, apoie bem o veículo para que
não haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a
forquilha dianteira se comprime e re-
cua suavemente.
ZAUM00**
PCA10590
PRECAUÇÃOSe encontrar quaisquer danos na for-
quilha dianteira ou se esta não funcio-
nar devidamente, solicite a um con-
cessionário Yamaha que a veri que ou
repare.
PAU45511
Veri cação da direcçãoOs rolamentos da direcção gastos ou sol-
tos podem provocar situações de perigo.
Portanto, o funcionamento da direcção de-
verá ser veri cado do modo que se segue
e nos intervalos de tempo especificados
na tabela de lubrificação e manutenção
periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimen-
tos, apoie bem o veículo para que
não haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores
das pernas da forquilha dianteira e
tente deslocá-las para a frente e para
trás. Se sentir alguma folga, solicite a
um concessionário Yamaha que veri-
que e repare a direcção.
4P9-F819D-P4_CS.indd 6-234P9-F819D-P4_CS.indd 6-23
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-24
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
ZAUM00**
PAUT1858
Bateria
Bateria
ZAUM00**
1
1. BateriaEste modelo está equipado com uma ba-
teria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar
o electrólito nem acrescentar água desti-
lada. No entanto, as ligações dos os da
bateria devem ser veri cadas e, se neces-
sário, apertadas.NOTAA bateria encontra-se por trás do painel D.
(Consulte a página 6-8.)
PWA10760
AVISO
● O electrólito é venenoso e perigo-
so pois contém ácido sulfúrico,
o qual provoca queimaduras gra-
PAU23291
Verificação dos rolamentos de
rodaOs rolamentos de roda dianteiros e tra-
seiros têm de ser veri cados nos interva-
los de tempo especificados na tabela de
lubrificação e manutenção periódica. Se
houver uma folga no cubo da roda ou se a
roda não virar suavemente, solicite a um
concessionário Yamaha que verifique os
rolamentos de roda.
4P9-F819D-P4_CS.indd 6-244P9-F819D-P4_CS.indd 6-24
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-25
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
ves. Evite o contacto com a pele,
os olhos ou o vestuário e proteja
sempre os olhos quando trabalhar
perto de baterias. Em caso de con-
tacto, efectue os seguintes PRI-
MEIROS SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.
● As baterias produzem hidrogénio
explosivo. Por conseguinte, man-
tenha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação su ciente quando a es-
tiver a carregar num espaço fecha-
do.● MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada.
Não se esqueça de que a bateria tende a
descarregar mais rapidamente se o veícu-
lo estiver equipado com acessórios eléctri-
cos opcionais.
PCA16521
PRECAUÇÃOPara carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utiliza-
ção de um carregador de baterias con-
vencional dani cará a bateria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veí-
culo durante mais de um mês, retire
a bateria, carregue-a totalmente e
coloque-a num local fresco e seco.
PRECAUÇÃO:
Para remover a bat-
eria, deve veri car se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o o positivo.
[PCA16302]
2. Caso a bateria fique guardada du-
rante mais de dois meses, veri que-a
pelo menos uma vez por mês e, se
necessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
PRECAUÇÃO:
Para
instalar a bateria, deve veri car se
a chave está rodada para “OFF”,
e, em seguida, ligue o o positivo
antes de ligar o o negativo.[PCA16840]
4. Antes da instalação, certi que-se de
que os os da bateria estão devida-
mente ligados aos terminais de bate-
ria.
PCAT1053
PRECAUÇÃO● Mantenha sempre a bateria carre-
gada. Guardar uma bateria des-
carregada poderá provocar danos
permanentes na mesma.● Depois de instalar a bateria, certi-
que-se de que roda o interruptor
principal de “ON” para “OFF” três
vezes em intervalos de 3 segundos
para inicializar o sistema de con-
trolo da velocidade de ralenti.
4P9-F819D-P4_CS.indd 6-254P9-F819D-P4_CS.indd 6-25
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-26
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
PAUT1915
Substituição dos fusíveisA caixa de fusíveis principal encontra-se
por cima da bateria.ZAUM00**
1
1. Fusível principalA caixa de fusíveis, que contém os fusí-
veis para os diferentes circuitos, encontra-
se no compartimento de armazenagem.
(Consulte a página 3-10.)
ZAUM00**
1
234
5
6
1. Tampa
2. Fusível de reserva
3. Fusível da ignição
4. Fusível do sistema de sinalização
5. Fusível do farolim traseiro
6. Fusível do farol dianteiroSe um fusível estiver queimado, substitua-
o do modo seguinte.
1. Rode a chave para “OFF” e desligue
o circuito eléctrico em questão.
2. Retire o fusível queimado e instale
um novo fusível com a amperagem
especi cada. AVISO! Não utilize um
fusível com uma amperagem su-
perior à recomendada, para evitar
causar grandes danos no sistema
eléctrico e possivelmente um in-
cêndio.
[PWA15131]
PRECAUÇÃO:
De-
pois de retirar e instalar o fusível
principal, certi que-se de que roda
o interruptor principal de “ON”
para “OFF” três vezes em interva-los de 3 segundos para inicializar
o sistema de controlo da velocida-
de de ralenti.
[PCAT1062]
Fusíveis especi cados:
Fusível principal:
20 A
Fusível do farol dianteiro:
15 A
Fusível do sistema de sinalização:
15 A
Fusível da ignição:
7.5 A
Fusível de reserva:
7.5 A
Fusivel do farolim traseiro:
7.5 A
3. Rode a chave para “ON” e ligue o
circuito eléctrico em questão para ve-
ri car se o dispositivo funciona.
4. Caso o fusível se volte imediatamen-
te a queimar, solicite a um concessio-
nário Yamaha que veri que o sistema
eléctrico.
4P9-F819D-P4_CS.indd 6-264P9-F819D-P4_CS.indd 6-26
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-27
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
PAUT2134
Substituição da lâmpada do fa-
rol dianteiroEste modelo está equipado com uma
lâmpada do farol dianteiro de halogéneo.
Se a lâmpada do farol dianteiro se fundir,
substitua-a do modo que se segue.
PCA10650
PRECAUÇÃOTenha cuidado para não danificar as
seguintes peças:●
Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar que
se suje com óleo, caso contrário a
transparência do vidro, a luminosidade
da lâmpada e o seu tempo de duração
serão adversamente afectados. Limpe
minuciosamente quaisquer vestígios
de sujidade e de marcas de dedos, utili-
zando um pano humedecido com álco-
ol ou diluente.
●
Lente do farol dianteiro
Não cole nenhum tipo de pelícu-
la colorida nem autocolantes na
lente do farol dianteiro.
Não utilize uma lâmpada do farol
dianteiro com um consumo em
watts superior ao especi cado.1. Coloque o veículo no descanso cen-
tral.
2. Retire o painel B. (Consulte a página
6-7.)
3. Desligue o acoplador do farol diantei-
ro e retire a cobertura da lâmpada.
ZAUM00**
1
1. Cobertura da lâmpada4. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fun-
dida.
ZAUM00**
1
1. Suporte da lâmpada do farol dianteiro5. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo
suporte.
6. Instale a cobertura da lâmpada do
farol dianteiro e ligue o acoplador.
7. Instale o painel.
8. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
4P9-F819D-P4_CS.indd 6-274P9-F819D-P4_CS.indd 6-27
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-28
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
PAUT1892
Substituição de uma lâmpada
do sinal de mudança de direc-
ção dianteiro
PCA10670
PRECAUÇÃOÉ aconselhável ser um concessionário
Yamaha a efectuar esta operação.
1. Coloque a scooter no descanso cen-
tral.
2. Retire o painel A. (Consulte a página
6-7.)
3. Retire o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do contrário ao dos ponteiros do reló-
gio.
4. Retire a lâmpada fundida, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
ZAUM00**
1
2
1. Lâmpada do sinal de mudança de direcção
2. Receptáculo5. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
6. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
7. Instale o painel.
PAUT1923
Substituição da lâmpada da luz
do travão/farolim traseiro ou de
uma lâmpada do sinal de mu-
dança de direcção traseiroZAUM00**3
1
2
4
1. Lente da luz do travão/farolim traseiro
2. Lente do sinal de mudança de direcção
3. Lâmpada do sinal de mudança de direcção
traseiro
4. Lâmpada da luz do travão/farolim traseiroLâmpada da luz do travão/farolim tra-
seiro
1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos pa-
rafusos.
2. Retire a lâmpada fundida, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
4P9-F819D-P4_CS.indd 6-284P9-F819D-P4_CS.indd 6-28
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
6-29
PAU1722A
MANUTENÇÃO PERIÓDICA E AJUSTES
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando os respec-
tivos parafusos.
Lâmpada do sinal de mudança de di-
recção traseiro
1. Retire a lente da luz do travão/farolim
traseiro, retirando os respectivos pa-
rafusos.
2. Retire a lente do sinal de mudança
de direcção, removendo os respecti-
vos parafusos.
3. Retire a lâmpada fundida, empur-
rando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
5. Instale a lente do sinal de mudança
de direcção, instalando os respecti-
vos parafusos.
6. Instale a lente da luz do travão/faro-
lim traseiro, instalando os respectivos
parafusos.
PRECAUÇÃO:
Não aper-
te demasiado os parafusos pois a
lente poderá partir.
[PCA10681]PAUT1963
Substituição de uma lâmpada
de mínimosZAUM00**
12
1. Lâmpada dos mínimos
2. ReceptáculoEste modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o painel B. (Consulte a página
6-7.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), rodando-o
no sentido contrário ao dos ponteiros
do relógio.
3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos
(em conjunto com a lâmpada), ro-dando-o no sentido dos ponteiros do
relógio.
6. Instale o painel.
4P9-F819D-P4_CS.indd 6-294P9-F819D-P4_CS.indd 6-29
2011/08/22 13:49:042011/08/22 13:49:04
Process BlackProcess Black
