5-2. Mesures à prendre en cas d’urgence
En cas de problème
AYGO_WK_99E97K

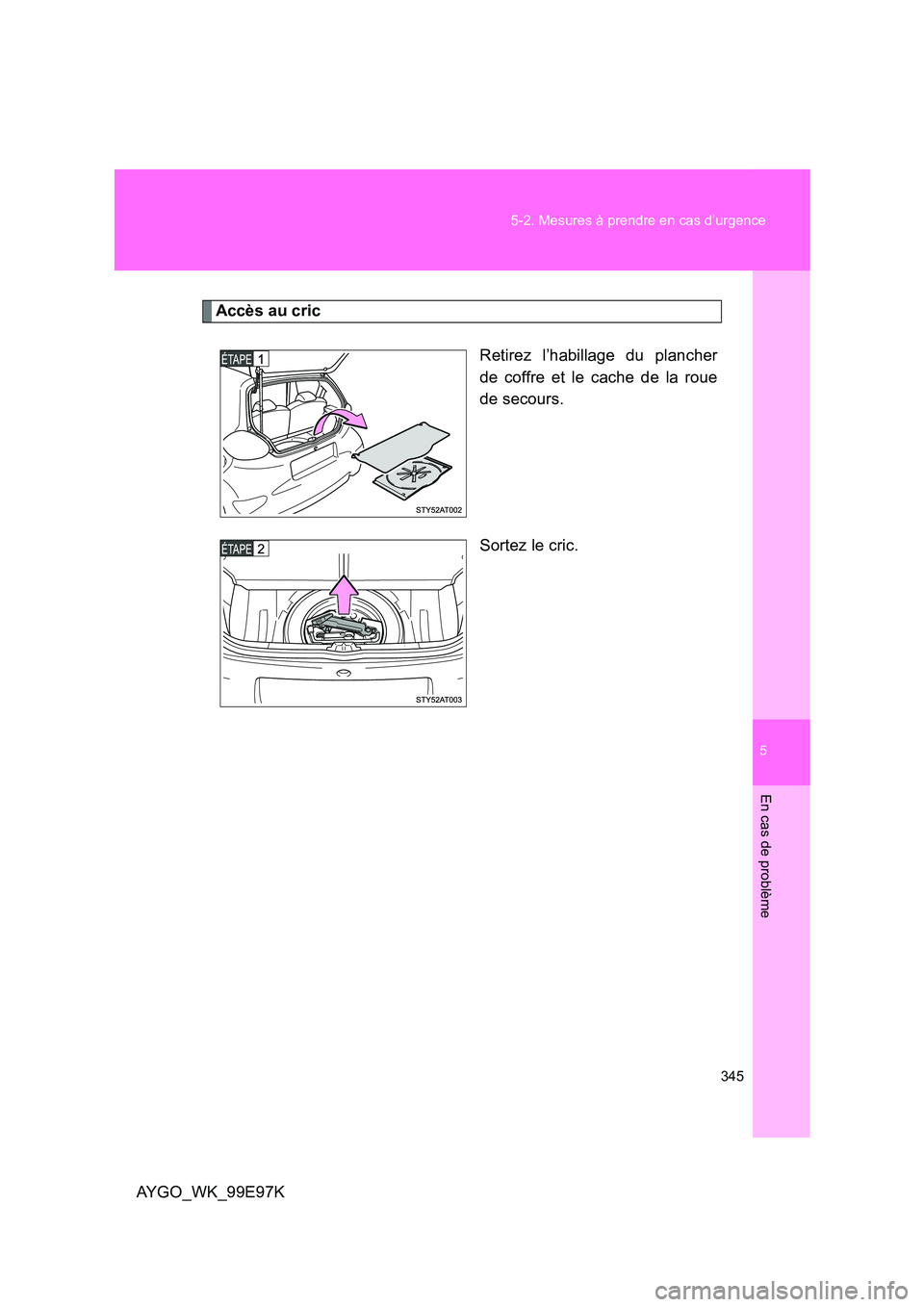

Accès au cric
Retirez l’habillage du plancher
de coffre et le cache de la roue
de secours.
Sortez le cric.

346
5-2. Mesures à prendre en cas d’urgence
AYGO_WK_99E97K

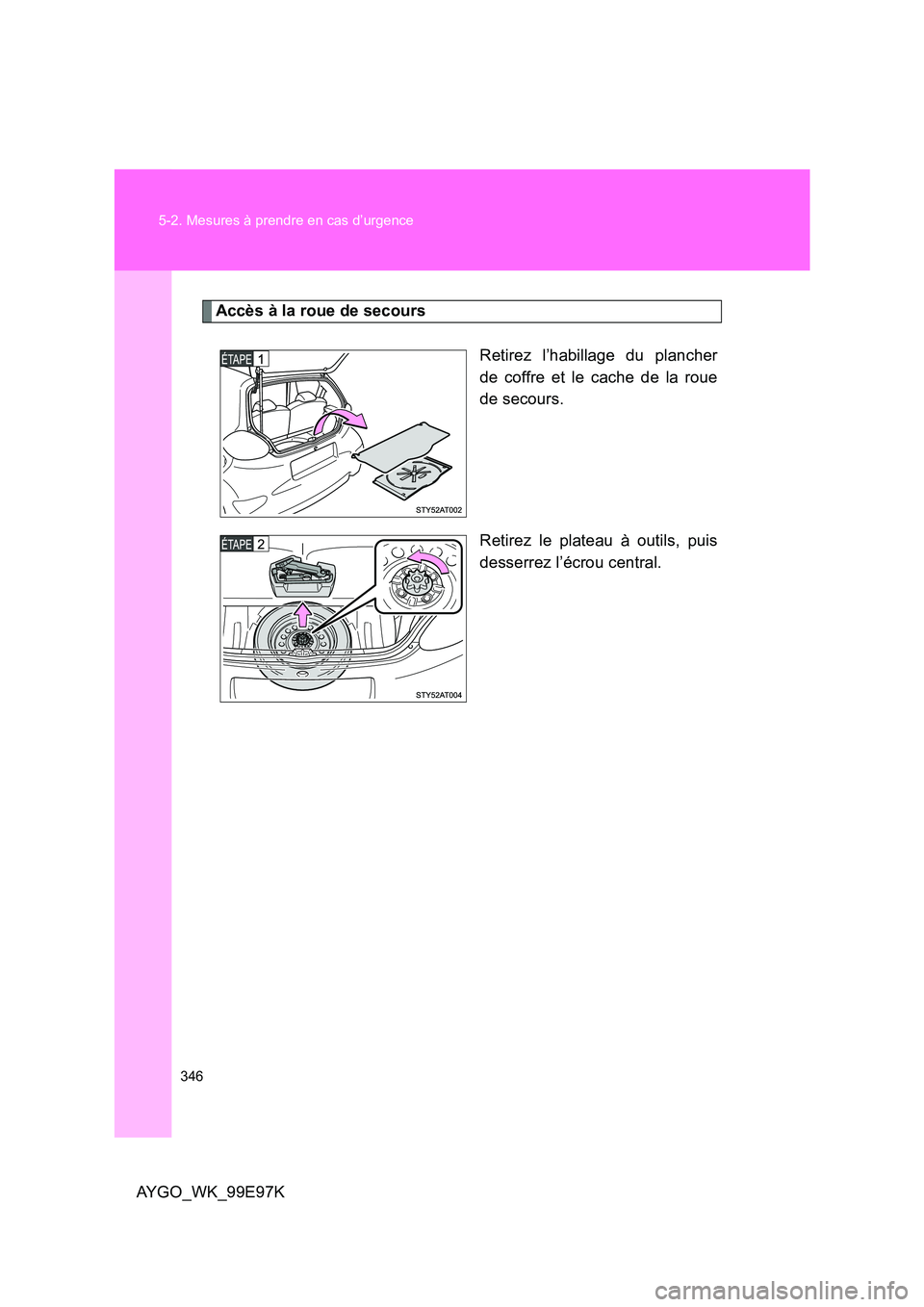

Accès à la roue de secours
Retirez l’habillage du plancher
de coffre et le cache de la roue
de secours.
Retirez le plateau à outils, puis
desserrez l’écrou central.

5
347
5-2. Mesures à prendre en cas d’urgence
En cas de problème
AYGO_WK_99E97K

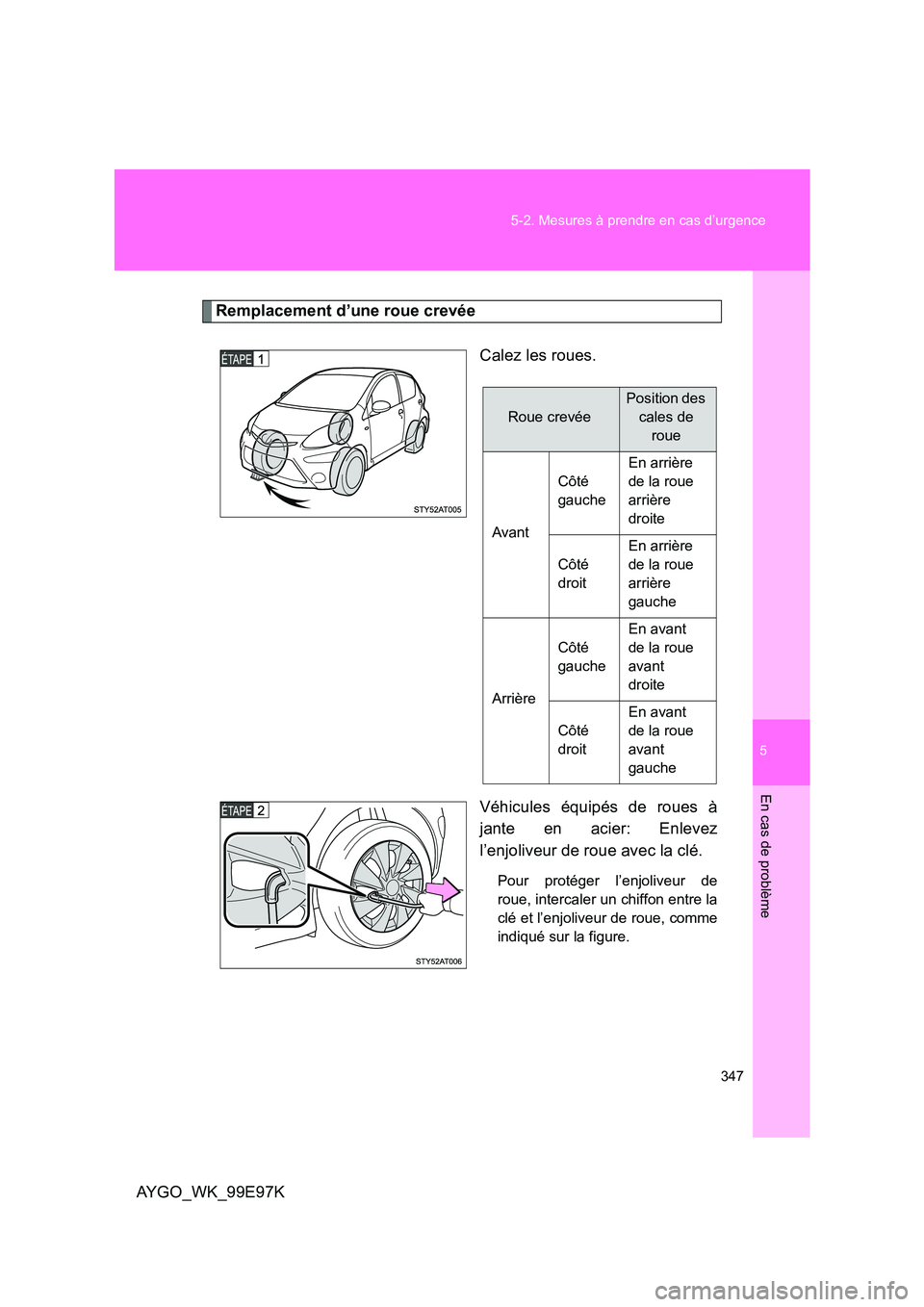

Remplacement d’une roue crevée
Calez les roues.
Véhicules équipés de roues à
jante en acier: Enlevez
l’enjoliveur de roue avec la clé.
Pour protéger l’enjoliveur de
roue, intercaler un chiffon entre la
clé et l’enjoliveur de roue, comme
indiqué sur la figure.
Roue crevée
Position des
cales de
roue
Avant
Côté
gauche
En arrière
de la roue
arrière
droite
Côté
droit
En arrière
de la roue
arrière
gauche
Arrière
Côté
gauche
En avant
de la roue
avant
droite
Côté
droit
En avant
de la roue
avant
gauche

348
5-2. Mesures à prendre en cas d’urgence
AYGO_WK_99E97K

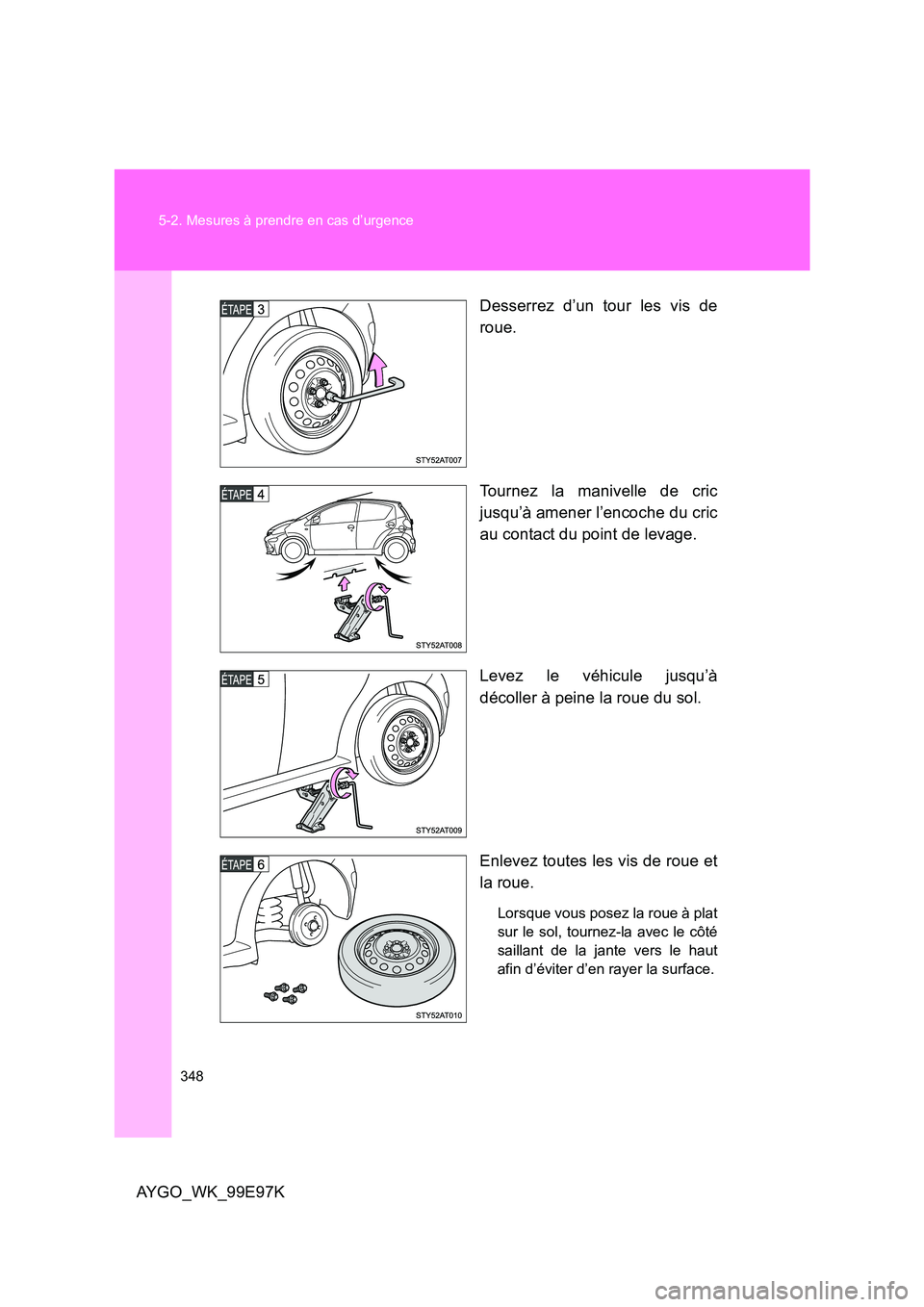

Desserrez d’un tour les vis de
roue.
Tournez la manivelle de cric
jusqu’à amener l’encoche du cric
au contact du point de levage.
Levez le véhicule jusqu’à
décoller à peine la roue du sol.
Enlevez toutes les vis de roue et
la roue.
Lorsque vous posez la roue à plat
sur le sol, tournez-la avec le côté
saillant de la jante vers le haut
afin d’éviter d’en rayer la surface.

5
349
5-2. Mesures à prendre en cas d’urgence
En cas de problème
AYGO_WK_99E97K

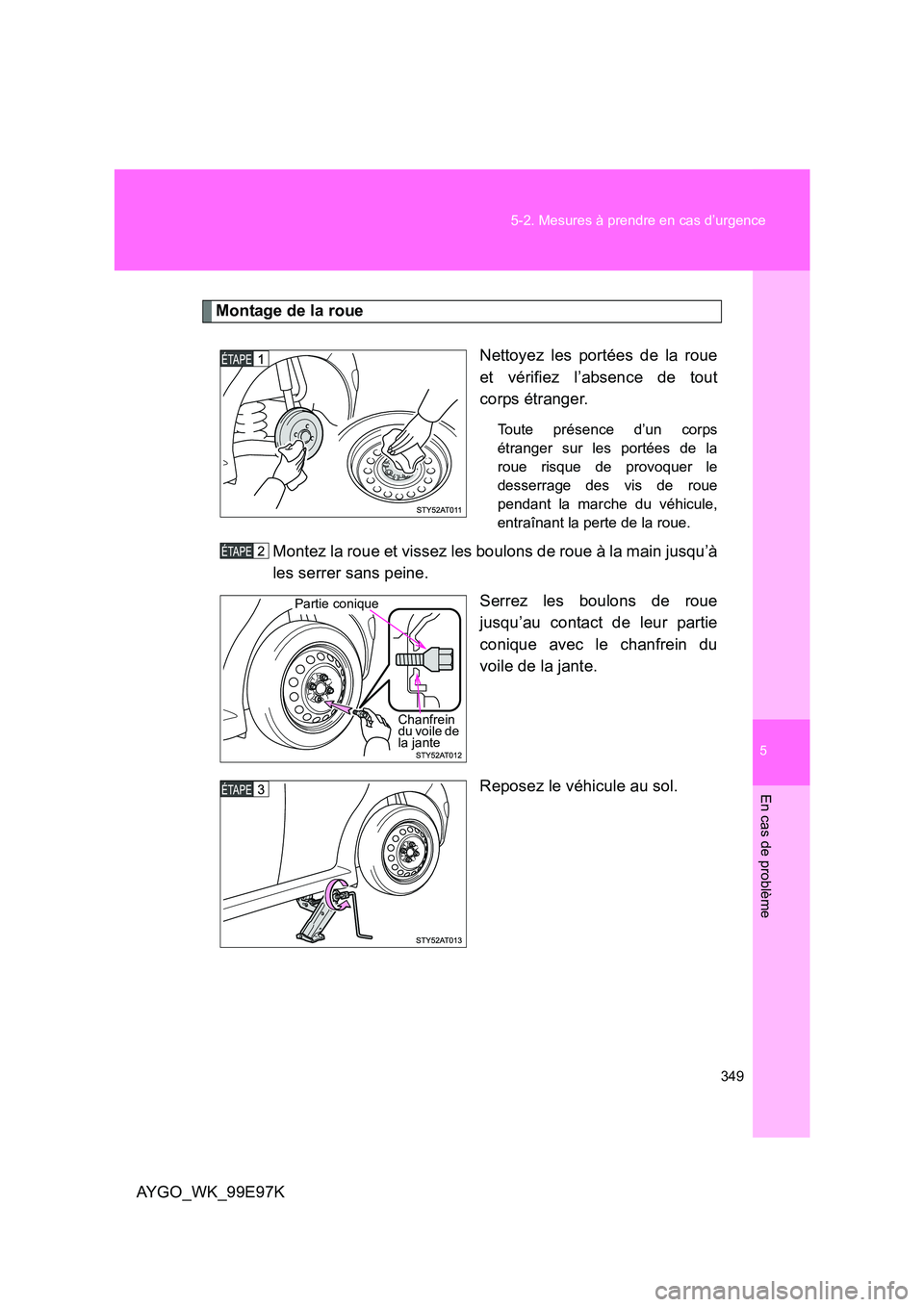

Montage de la roue
Nettoyez les portées de la roue
et vérifiez l’absence de tout
corps étranger.
Toute présence d’un corps
étranger sur les portées de la
roue risque de provoquer le
desserrage des vis de roue
pendant la marche du véhicule,
entraînant la perte de la roue.
Montez la roue et vissez les boulons de roue à la main jusqu’à
les serrer sans peine.
Serrez les boulons de roue
jusqu’au contact de leur partie
conique avec le chanfrein du
voile de la jante.
Reposez le véhicule au sol.
Chanfrein du voile de la jante
Partie conique

350
5-2. Mesures à prendre en cas d’urgence
AYGO_WK_99E97K

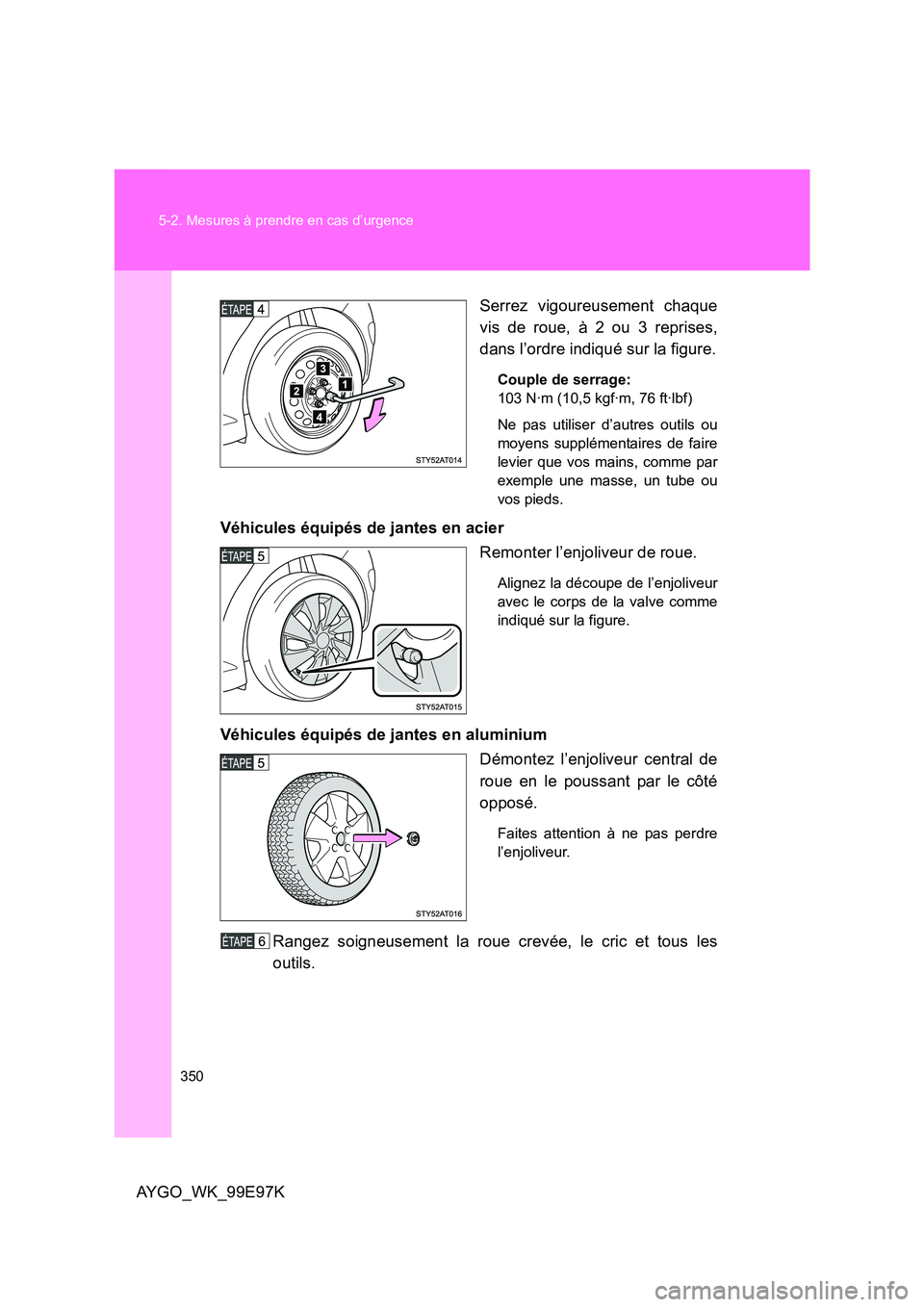

Serrez vigoureusement chaque
vis de roue, à 2 ou 3 reprises,
dans l’ordre indiqué sur la figure.
Couple de serrage:
103 N·m (10,5 kgf·m, 76 ft·lbf)
Ne pas utiliser d’autres outils ou
moyens supplémentaires de faire
levier que vos mains, comme par
exemple une masse, un tube ou
vos pieds.
Véhicules équipés de jantes en acier
Remonter l’enjoliveur de roue.
Alignez la découpe de l’enjoliveur
avec le corps de la valve comme
indiqué sur la figure.
Véhicules équipés de jantes en aluminium
Démontez l’enjoliveur central de
roue en le poussant par le côté
opposé.
Faites attention à ne pas perdre
l’enjoliveur.
Rangez soigneusement la roue crevée, le cric et tous les
outils.

5
351
5-2. Mesures à prendre en cas d’urgence
En cas de problème
AYGO_WK_99E97K

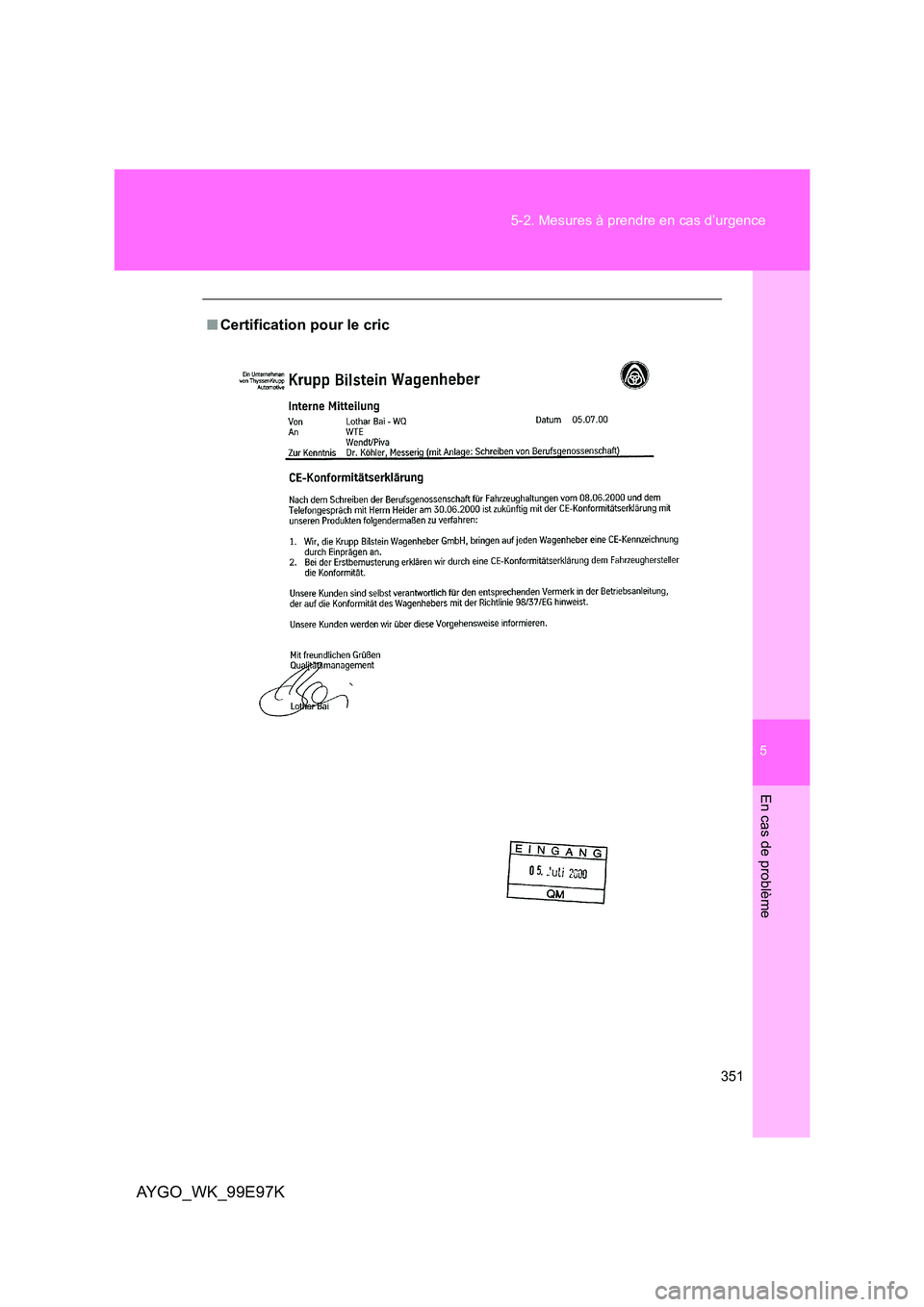

■ Certification pour le cric

352
5-2. Mesures à prendre en cas d’urgence
AYGO_WK_99E97K

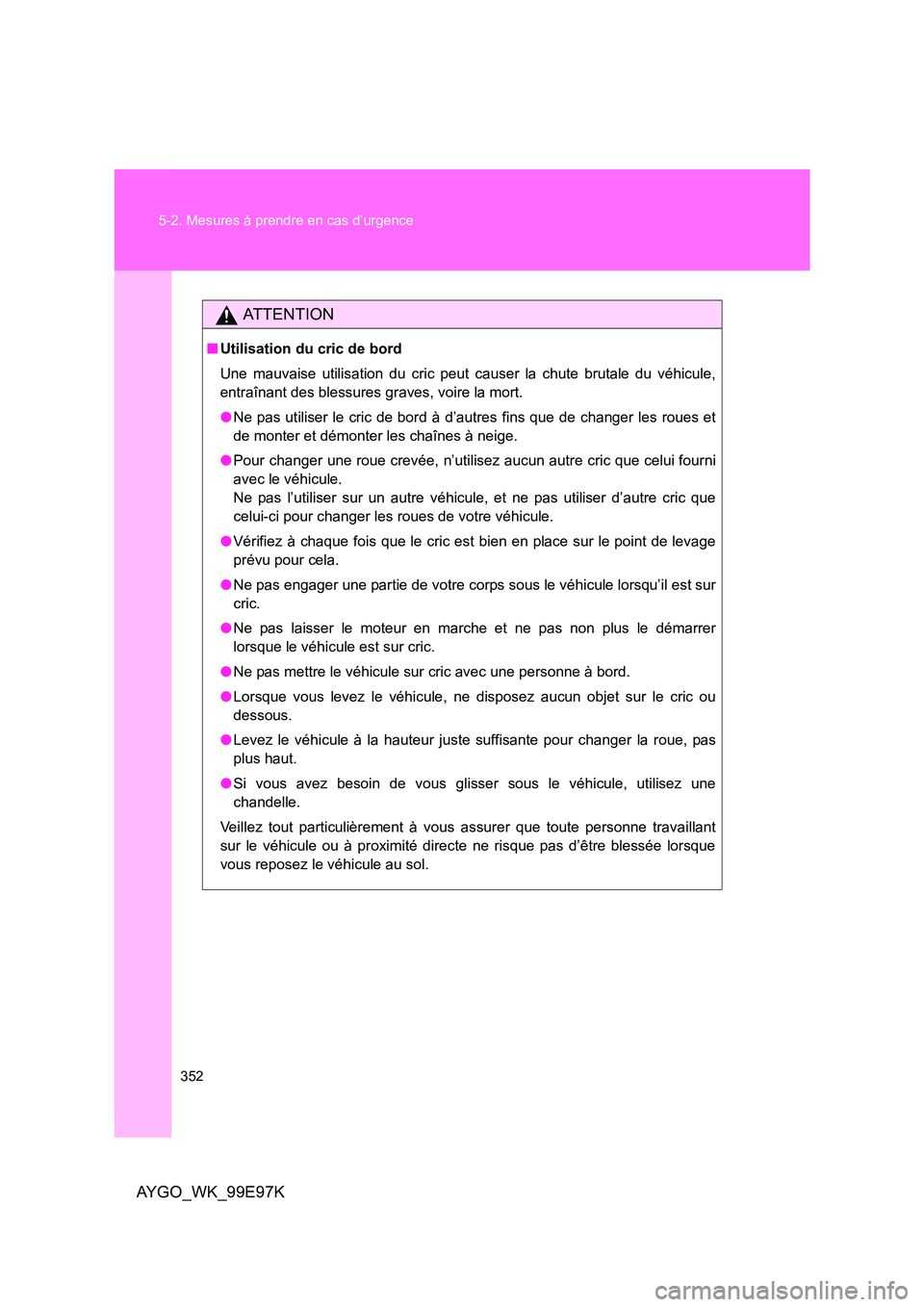

AT T E N T I O N
■ Utilisation du cric de bord
Une mauvaise utilisation du cric peut causer la chute brutale du véhicule,
entraînant des blessures graves, voire la mort.
● Ne pas utiliser le cric de bord à d’autres fins que de changer les roues et
de monter et démonter les chaînes à neige.
● Pour changer une roue crevée, n’utilisez aucun autre cric que celui fourni
avec le véhicule.
Ne pas l’utiliser sur un autre véhicule, et ne pas utiliser d’autre cric que
celui-ci pour changer les roues de votre véhicule.
● Vérifiez à chaque fois que le cric est bien en place sur le point de levage
prévu pour cela.
● Ne pas engager une partie de votre corps sous le véhicule lorsqu’il est sur
cric.
● Ne pas laisser le moteur en marche et ne pas non plus le démarrer
lorsque le véhicule est sur cric.
● Ne pas mettre le véhicule sur cric avec une personne à bord.
● Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou
dessous.
● Levez le véhicule à la hauteur juste suffisante pour changer la roue, pas
plus haut.
● Si vous avez besoin de vous glisser sous le véhicule, utilisez une
chandelle.
Veillez tout particulièrement à vous assurer que toute personne travaillant
sur le véhicule ou à proximité directe ne risque pas d’être blessée lorsque
vous reposez le véhicule au sol.
