2012 TOYOTA AYGO Notices Demploi (in French)

305
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K

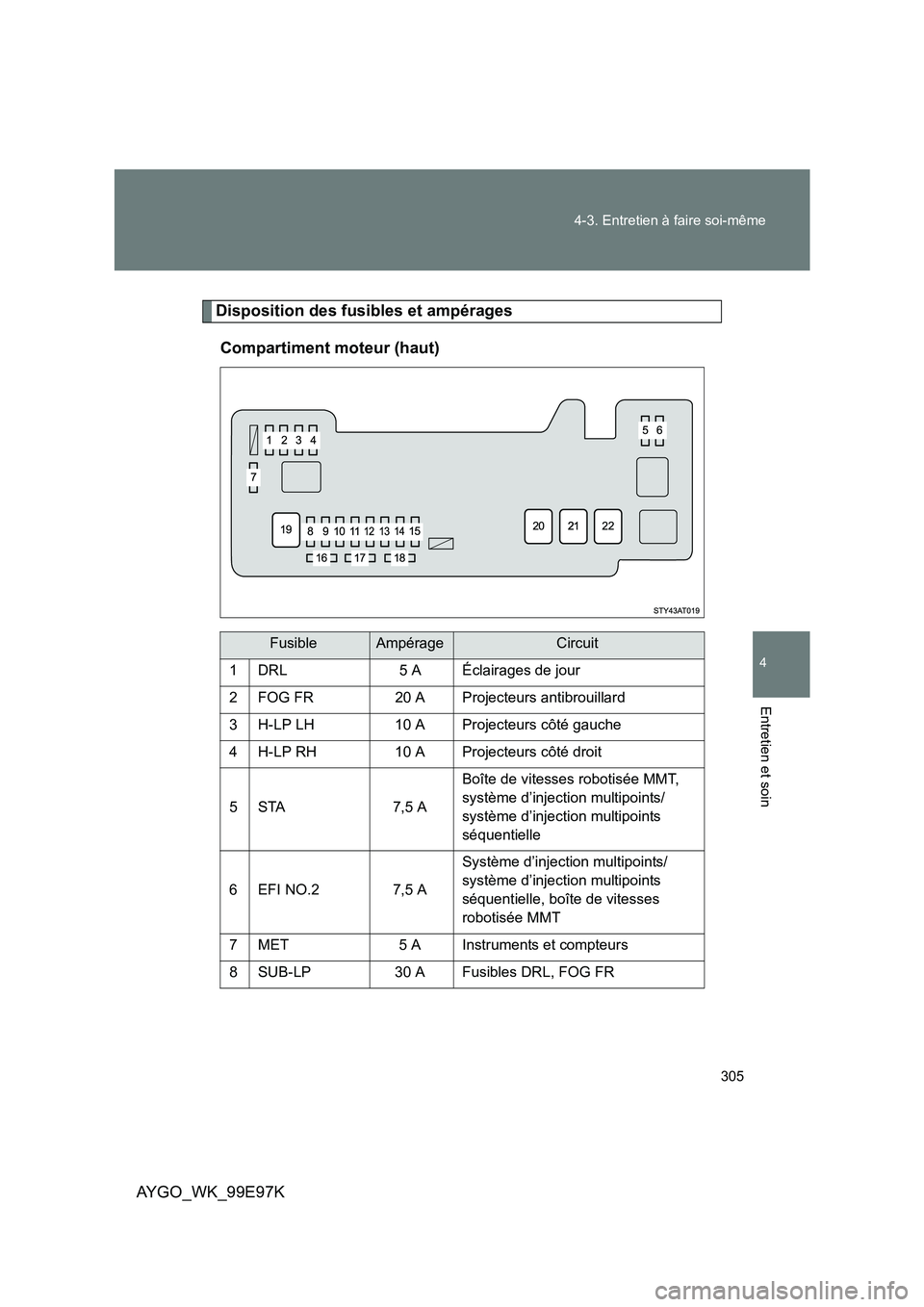

Disposition des fusibles et ampérages
Compartiment moteur (haut)
FusibleAmpérageCircuit
1 DRL 5 A Éclairages de jour
2 FOG FR 20 A Projecteurs antibrouillard
3 H-LP LH 10 A Projecteurs côté gauche
4 H-LP RH 10 A Projecteurs côté droit
5STA 7,5 A
Boîte de vitesses robotisée MMT,
système d’injection multipoints/
système d’injection multipoints
séquentielle
6EFI NO.2 7,5 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle, boîte de vitesses
robotisée MMT
7 MET 5 A Instruments et compteurs
8 SUB-LP 30 A Fusibles DRL, FOG FR

306
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

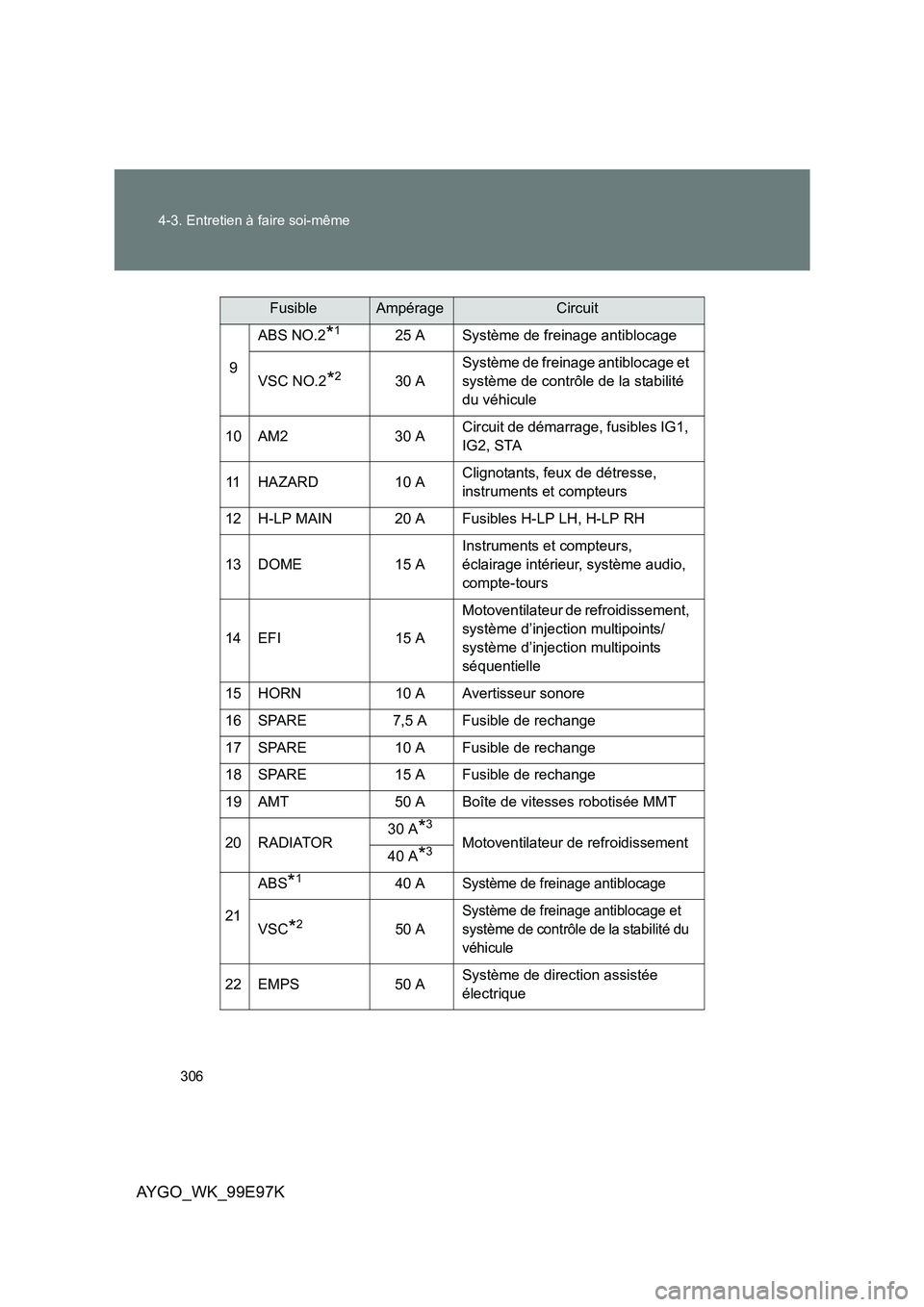

9
ABS NO.2*125 A Système de freinage antiblocage
VSC NO.2*230 A
Système de freinage antiblocage et
système de contrôle de la stabilité
du véhicule
10 AM2 30 A Circuit de démarrage, fusibles IG1,
IG2, STA
11 H A Z A R D 1 0 A Clignotants, feux de détresse,
instruments et compteurs
12 H-LP MAIN 20 A Fusibles H-LP LH, H-LP RH
13 DOME 15 A
Instruments et compteurs,
éclairage intérieur, système audio,
compte-tours
14 EFI 15 A
Motoventilateur de refroidissement,
système d’injection multipoints/
système d’injection multipoints
séquentielle
15 HORN 10 A Avertisseur sonore
16 SPARE 7,5 A Fusible de rechange
17 SPARE 10 A Fusible de rechange
18 SPARE 15 A Fusible de rechange
19 AMT 50 A Boîte de vitesses robotisée MMT
20 RADIATOR 30 A*3
Motoventilateur de refroidissement 40 A*3
21
ABS*140 ASystème de freinage antiblocage
VSC*250 A
Système de freinage antiblocage et
système de contrôle de la stabilité du
véhicule
22 EMPS 50 A Système de direction assistée
électrique
FusibleAmpérageCircuit

307
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
*1: Véhicules dépourvus de système VSC
*2: Véhicules équipés du système VSC
*3: Remplacer le fusible par un autre de même calibre nominal que celui
d’origine

308
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Compartiment moteur (arrière)
FusibleAmpérageCircuit
1 ALTERNATOR 120 A
Circuit de charge, fusibles EMPS,
ABS, VSC, RADIATOR, AM1,
HTR, PWR, D/L, DEF, TAIL, STOP,
OBD, ECU-B

309
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
Tableau de bord (côté droit)
FusibleAmpérageCircuit
1STOP 10 A
Feux stop, troisième feu stop,
système de freinage antiblocage,
boîte de vitesses robotisée MMT
2 D/L 25 A
Système de verrouillage centralisé
des portes, système de
télécommande du verrouillage
centralisé
3 DEF 20 A Désembueur de lunette arrière
4TAIL 7,5 A
Système d’éclairage de jour, feux
arrière, éclairages de plaque
d’immatriculation, feux de position,
système de correction d’assiette
des phares, éclairages du tableau
de bord
5 OBD 7,5 A Système de diagnostic embarqué
6ECU-B 7,5 A
Boîte de vitesses robotisée MMT,
système d’éclairage de jour,
système de contrôle de la stabilité
du véhicule, instruments et
compteurs, feu arrière de brouillard

310
4-3. Entretien à faire soi-même
AYGO_WK_99E97K
Tableau de bord (côté gauche)
FusibleAmpérageCircuit
1ECU-IG 7,5 A
Système de freinage antiblocage,
système de contrôle de la stabilité
du véhicule, système de direction
assistée électrique, motoventilateur
de refroidissement
2 BACK UP 10 A
Feux de recul, système de
verrouillage centralisé des portes,
système de télécommande du
verrouillage centralisé, lève-vitres
électriques, désembueur de lunette
arrière, compte-tours, système de
climatisation, système de
chauffage
3WIP 20 A
Essuie-glace et lave-glace de pare-
brise, essuie-glace et lave-glace de
lunette arrière
4ACC 15 A Prise d’alimentation, système
audio

311
4-3. Entretien à faire soi-même
4
Entretien et soin
AYGO_WK_99E97K
5IG1 7,5 A
Essuie-glace et lave-glace de pare-
brise, essuie-glace et lave-glace de
lunette arrière, système de freinage
antiblocage, système de direction
assistée électrique, motoventilateur
de refroidissement, feux de recul,
système de verrouillage centralisé
des portes, système de
télécommande du verrouillage
centralisé, lève-vitres électriques,
désembueur de lunette arrière,
compte-tours, système de
climatisation, système de
chauffage
6IG2 15 A
Système d’injection multipoints/
système d’injection multipoints
séquentielle, système de sacs de
sécurité gonflables SRS,
instruments et compteurs, système
d’éclairage de jour, boîte de
vitesses robotisée MMT
7A/C 7,5 A Système de climatisation,
chauffage d’appoint
FusibleAmpérageCircuit

312
4-3. Entretien à faire soi-même
AYGO_WK_99E97K

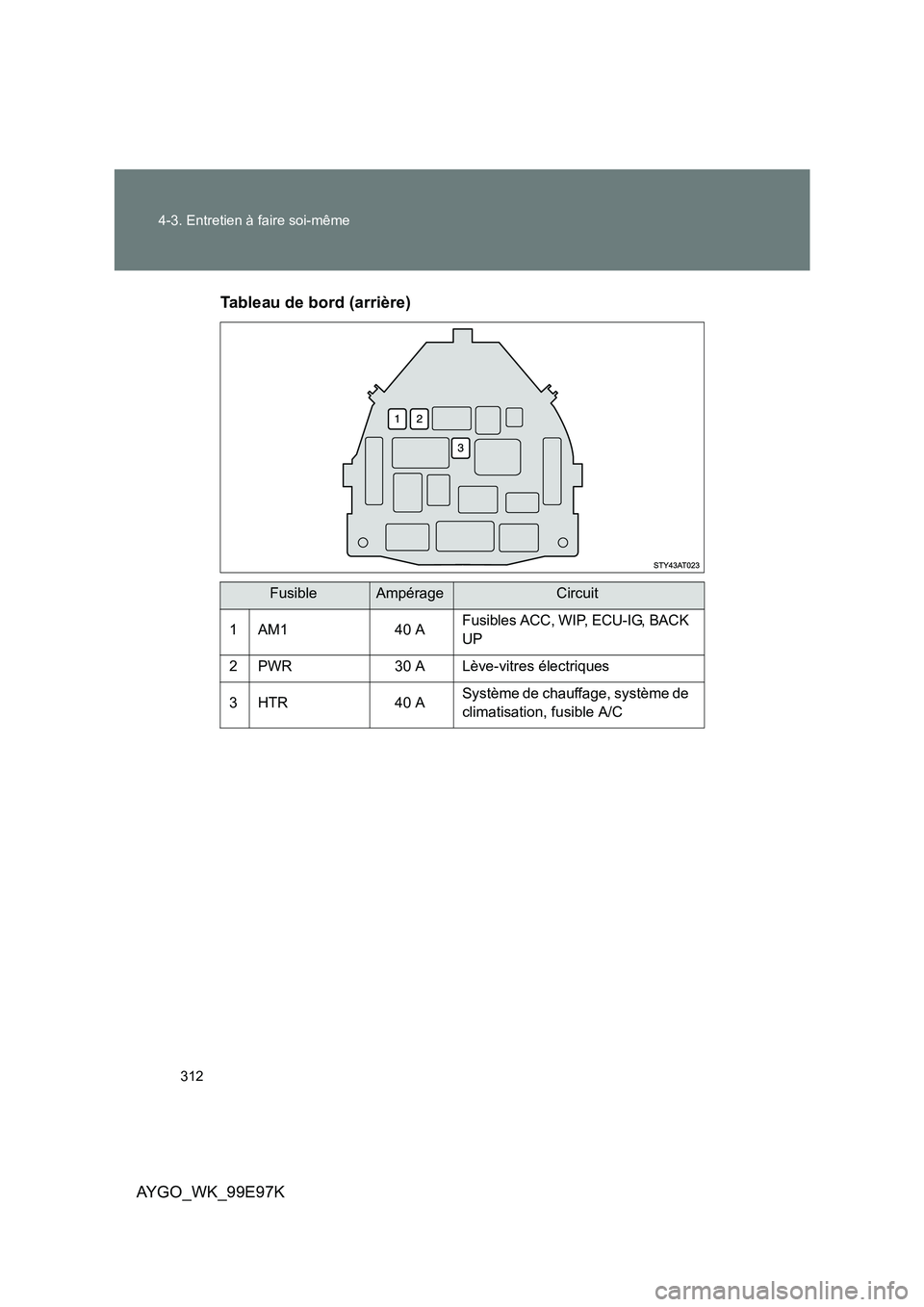

Tableau de bord (arrière)
FusibleAmpérageCircuit
1AM1 40 AFusibles ACC, WIP, ECU-IG, BACK
UP
2 PWR 30 A Lève-vitres électriques
3HTR 40 A Système de chauffage, système de
climatisation, fusible A/C
