Substituir um fusível
135
AJUDA RÁPIDA
8
As três caixas de fusíveis são colocadas
no talier no lado do condutor, na coluna do
passageiro e no motor.
As designações comunicadas são apenas
os fusíveis que podem ser mudados pelo
utente. Para qualquer outra intervenção,
dirigir-se à rede PEUGEOT ou a uma oficina
qualificada.

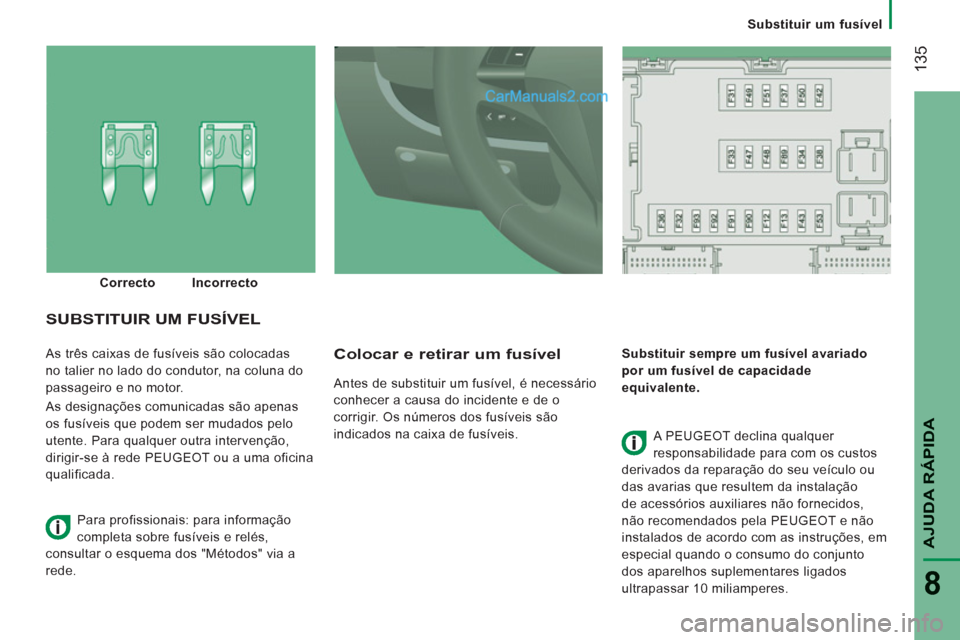

Colocar e retirar um fusível

Antes de substituir um fusível, é necessário
conhecer a causa do incidente e de o
corrigir. Os números dos fusíveis são
indicados na caixa de fusíveis.
Substituir sempre um fusível avariado
por um fusível de capacidade
equivalente.
SUBSTITUIR UM FUSÍVEL

A PEUGEOT declina qualquer
responsabilidade para com os custos
derivados da reparação do seu veículo ou
das avarias que resultem da instalação
de acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT e não
instalados de acordo com as instruções, em
especial quando o consumo do conjunto
dos aparelhos suplementares ligados
ultrapassar 10 miliamperes.
Correcto
Incorrecto
Para profissionais: para informação
completa sobre fusíveis e relés,
consultar o esquema dos "Métodos" via a
rede.

Substituir um fusível

136

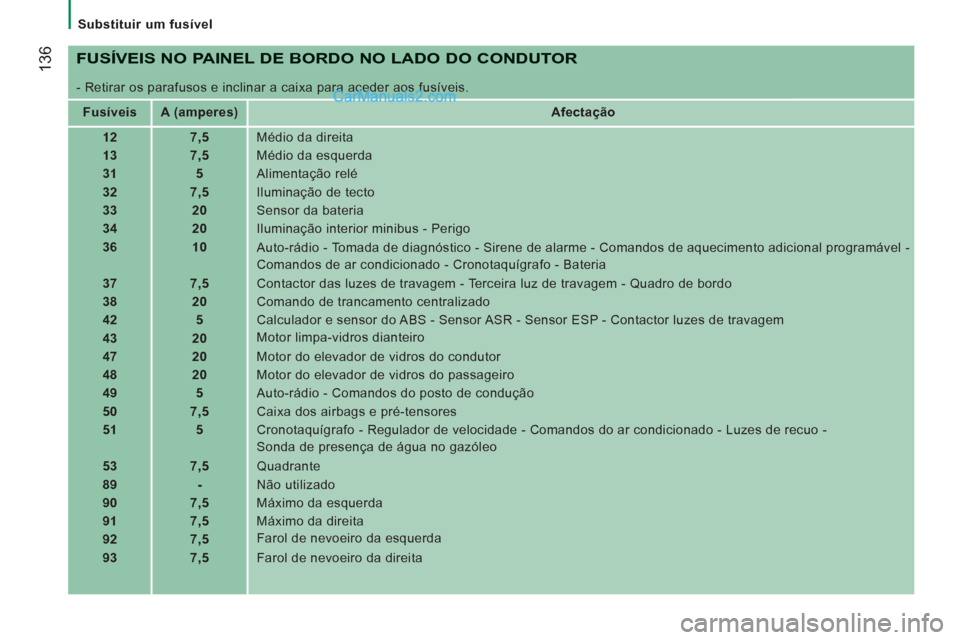

FUSÍVEIS NO PAINEL DE BORDO NO LADO DO CONDUTOR

- Retirar os parafusos e inclinar a caixa para aceder aos fusíveis.


Fusíveis


A (amperes)


Afectação



12


7,5
Médio da direita


13


7,5
Médio da esquerda


31


5
Alimentação relé


32


7,5
Iluminação de tecto


33

20 Sensor da bateria


34


20
Iluminação interior minibus - Perigo


36


10

Auto-rádio - Tomada de diagnóstico - Sirene de alarme - Comandos de aquecimento adicional programável -
Comandos de ar condicionado - Cronotaquígrafo - Bateria


37


7,5
Contactor das luzes de travagem - Terceira luz de travagem - Quadro de bordo


38


20
Comando de trancamento centralizado


42


5
Calculador e sensor do ABS - Sensor ASR - Sensor ESP - Contactor luzes de travagem


43


20

Motor limpa-vidros dianteiro


47


20
Motor do elevador de vidros do condutor


48


20
Motor do elevador de vidros do passageiro


49


5
Auto-rádio - Comandos do posto de condução


50


7,5
Caixa dos airbags e pré-tensores


51


5
Cronotaquígrafo - Regulador de velocidade - Comandos do ar condicionado - Luzes de recuo -
Sonda de presença de água no gazóleo


53


7,5
Quadrante


89


-
Não utilizado


90


7,5
Máximo da esquerda


91


7,5
Máximo da direita


92


7,5
Farol de nevoeiro da esquerda


93


7,5
Farol de nevoeiro da direita

Substituir um fusível
137
AJUDA RÁPIDA
8


Fusíveis


A (amperes)


Afectação



54


-
Não utilizado


55


15
Bancos aquecidos


56


15
Tomada de 12 V


57


10
Aquecimento adicional programável


58


15
Desembaciamento: óculo traseiro (da esquerda)


59


15
Desembaciamento: óculo traseiro (da direita)


60


-
Não utilizado


61


-
Não utilizado


62


-
Não utilizado


63


10
Interruptor de aquecimento adicional programável


64


-
Não utilizado


65



30
Radiador de aquecimento adicional programável

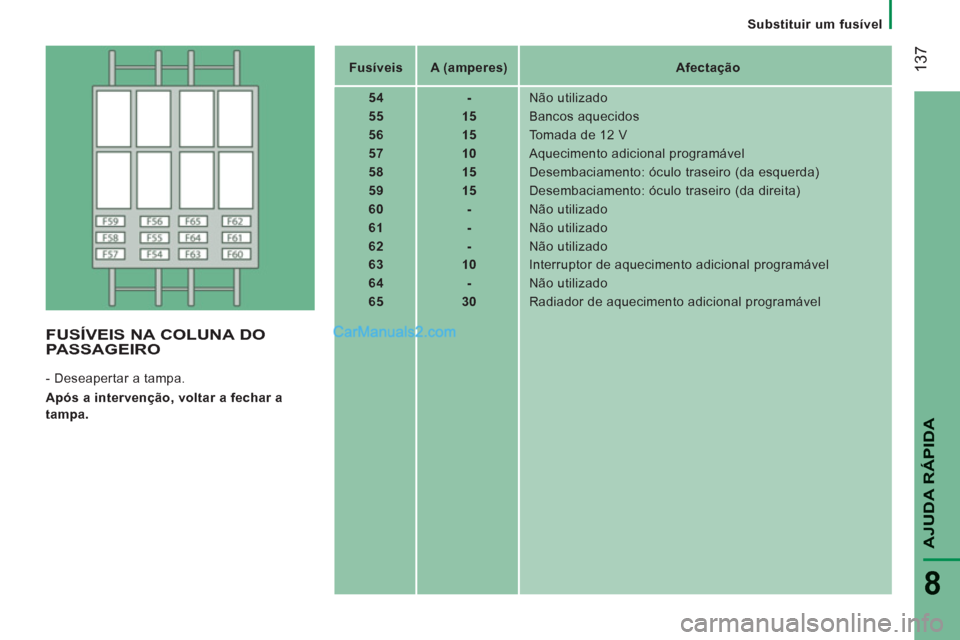

FUSÍVEIS NA COLUNA DO PASSAGEIRO

- Deseapertar a tampa.

Após a intervenção, voltar a fechar a
tampa.

Substituir um fusível

138

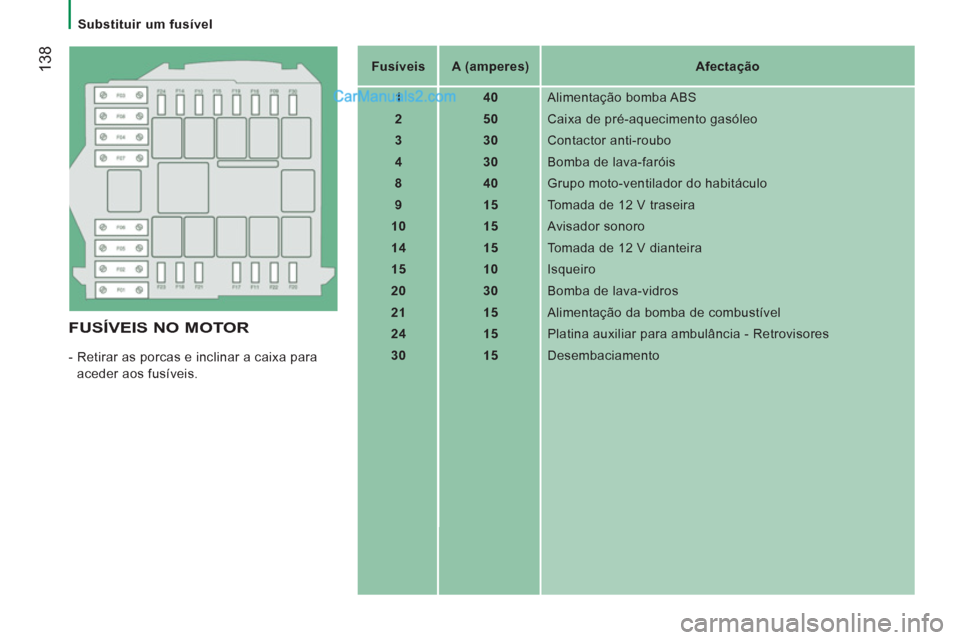

FUSÍVEIS NO MOTOR

- Retirar as porcas e inclinar a caixa para
aceder aos fusíveis.

Fusíveis


A (amperes)


Afectação



1


40
Alimentação bomba ABS


2


50
Caixa de pré-aquecimento gasóleo


3


30
Contactor anti-roubo


4


30
Bomba de lava-faróis


8


40
Grupo moto-ventilador do habitáculo


9


15
Tomada de 12 V traseira


10


15
Avisador sonoro


14


15
Tomada de 12 V dianteira


15


10
Isqueiro


20


30
Bomba de lava-vidros


21


15
Alimentação da bomba de combustível



24


15
Platina auxiliar para ambulância - Retrovisores


30


15
Desembaciamento

Substituir uma escova do limpa-vidros
139
AJUDA RÁPIDA
8

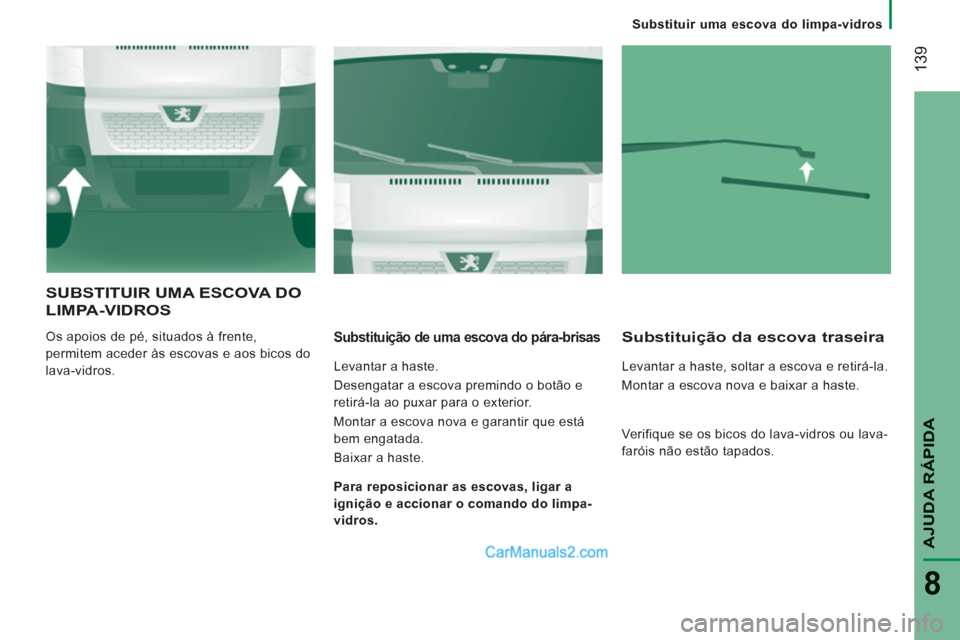

SUBSTITUIR UMA ESCOVA DO
LIMPA-VIDROS

Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.
Substituição de uma escova do pára-brisas

Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e garantir que está
bem engatada.
Baixar a haste.
Substituição da escova traseira

Levantar a haste, soltar a escova e retirá-la.
Montar a escova nova e baixar a haste.

Para reposicionar as escovas, ligar a
ignição e accionar o comando do limpa-
vidros.
Verifique se os bicos do lava-vidros ou lava-
faróis não estão tapados.

Fazer rebocar o seu veículo
14
0

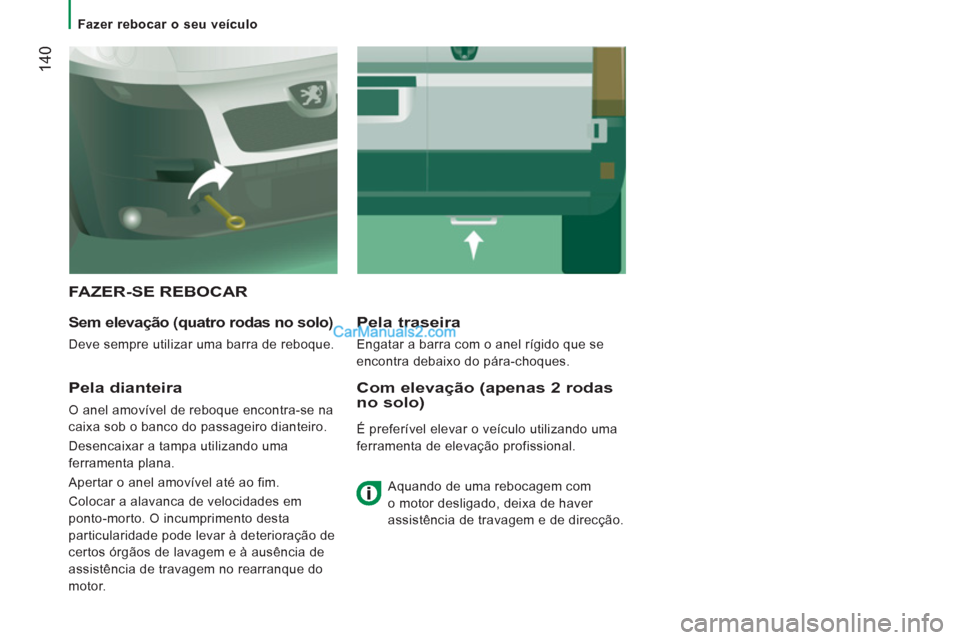

FAZER-SE REBOCAR


Sem elevação (quatro rodas no solo)

Deve sempre utilizar uma barra de reboque.
Pela traseira

Engatar a barra com o anel rígido que se
encontra debaixo do pára-choques.

Pela dianteira

O anel amovível de reboque encontra-se na
caixa sob o banco do passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
Apertar o anel amovível até ao fim.
Colocar a alavanca de velocidades em
ponto-morto. O incumprimento desta
particularidade pode levar à deterioração de
certos órgãos de lavagem e à ausência de
assistência de travagem no rearranque do
motor.
Com elevação (apenas 2 rodas
no solo)
É preferível elevar o veículo utilizando uma
ferramenta de elevação profissional.
Aquando de uma rebocagem com
o motor desligado, deixa de haver
assistência de travagem e de direcção.

Ambiente
CARACTERÍSTICAS TÉCNICA
SAMBIENTE
Consigo, a PEUGEOT intervém na
protecção do ambiente.
Consulte o sítio web www.peugeot.com

. Na qualidade de utilizador, também pode
contribuir para a protecção do ambiente
seguindo determinadas regras:


- adoptar um estilo de condução
preventivo, sem acelerações frequentes
e brutais,

- respeitar os intervalos de manutenção,
que devem ser efectuados na rede
PEUGEOT, preparada para recolher as
baterias e os líquidos usados,

- não utilizar aditivos ao óleo do motor,
para preservar a fiabilidade dos motores
e dos dispositivos antipoluição. Consulte, neste manual de instruções,
os conselhos de eco-condução no fi m 1.
14
1
141
99

142

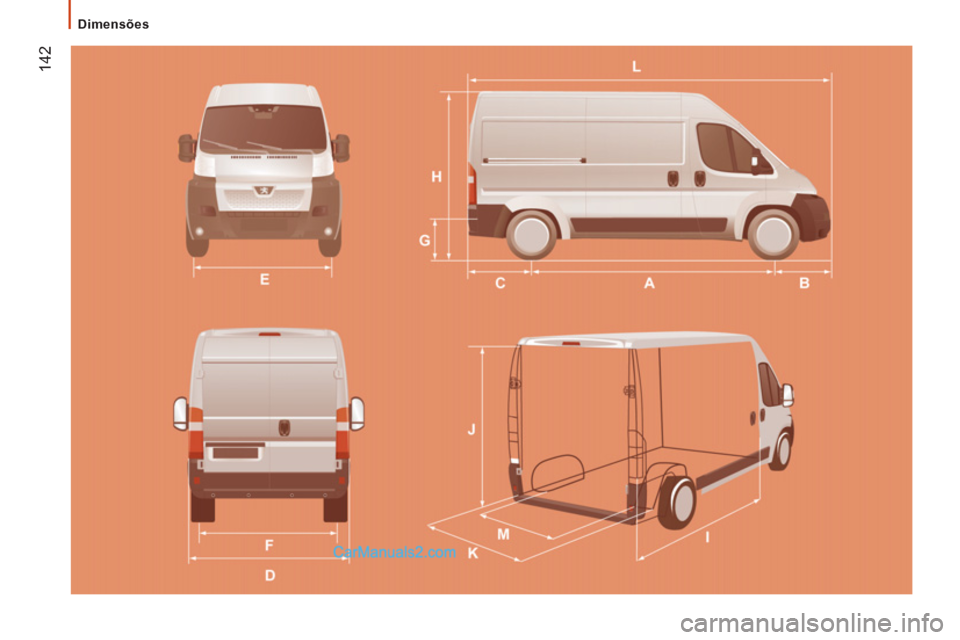

Dimensões
