2012 Peugeot 508 Kullanım Kılavuzu (in Turkish)

8
175
i
Pratik bilgiler
A. "Onarım" veya "Şişirme" konumu seçicisi.
B. Çalıştırma "I"/durdurma "O" düğmesi. C. Hava boşaltma düğmesi.D.Manometre (bar veya p.s.i.). E. Aşağıdakileri içeren bölüm :
- 12 V priz için adaptörlü bir kablo,
- top, bisiklet lastiği... gibi diğer
aksesuarlar için çeşitli şişirme uçları.


Kitin tanıtımı
F. Tıkama kartuşu. G. Onarım için kapaklı beyaz boru. H.Şişirme için siyah boru.I.Hız sınırlama etiketi.


Bir lastiğin geçici olarak kullanıldığınısize hatırlatmak için I hız sınırlamaetiketi, aracın direksiyon simidineyapıştırılmalıdõr.
Aracınızı, bu tip bir kit ile onarılmış bir lastikle sürerken 80 km/s hızıgeçmeyiniz.

176
!i!
Pratik bilgiler

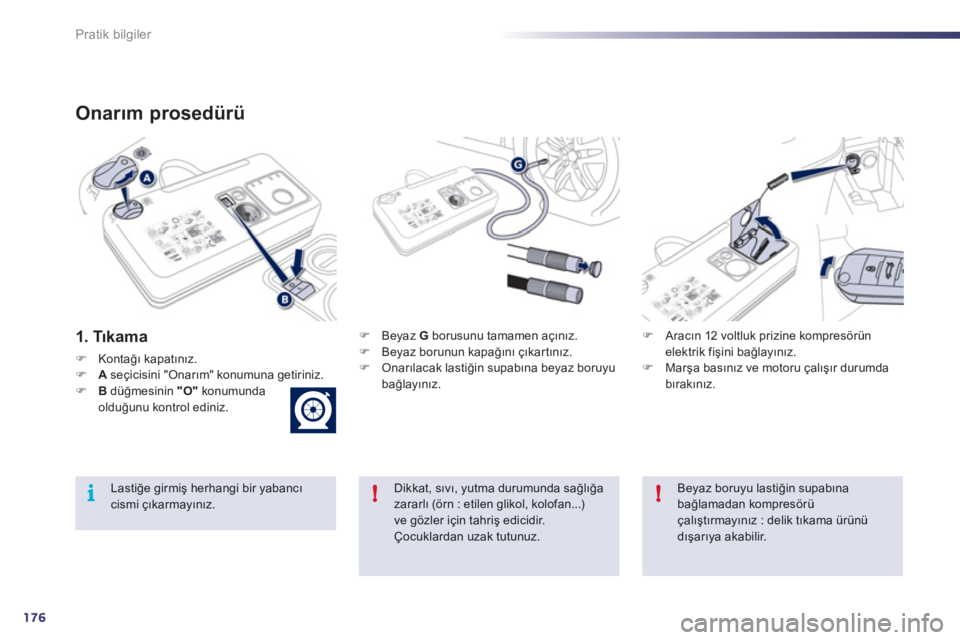

Onarım prosedürü
1. Tıkama
) Kontağı kapatınız. ) A seçicisini "Onarım" konumuna getiriniz. )B düğmesinin "O" konumundaolduğunu kontrol ediniz.
) Beyaz G borusunu tamamen açınız.) Beyaz borunun kapağını çıkartınız. ) Onarılacak lastiğin supabına beyaz boruyu
bağlayınız.
)Aracın 12 voltluk prizine kompresörünelektrik fişini bağlayınız. ) Marşa basınız ve motoru çalışır durumdabırakınız.
Dikkat, sıvı, yutma durumunda sağlığa zararlı (örn : etilen glikol, kolofan...)ve gözler için tahriş edicidir.Çocuklardan uzak tutunuz.


Lastiğe girmiş herhangi bir yabancı cismi çıkarmayınız.


Beyaz boruyu lastiğin supabına bağlamadan kompres

8
177
i
i
Pratik bilgiler

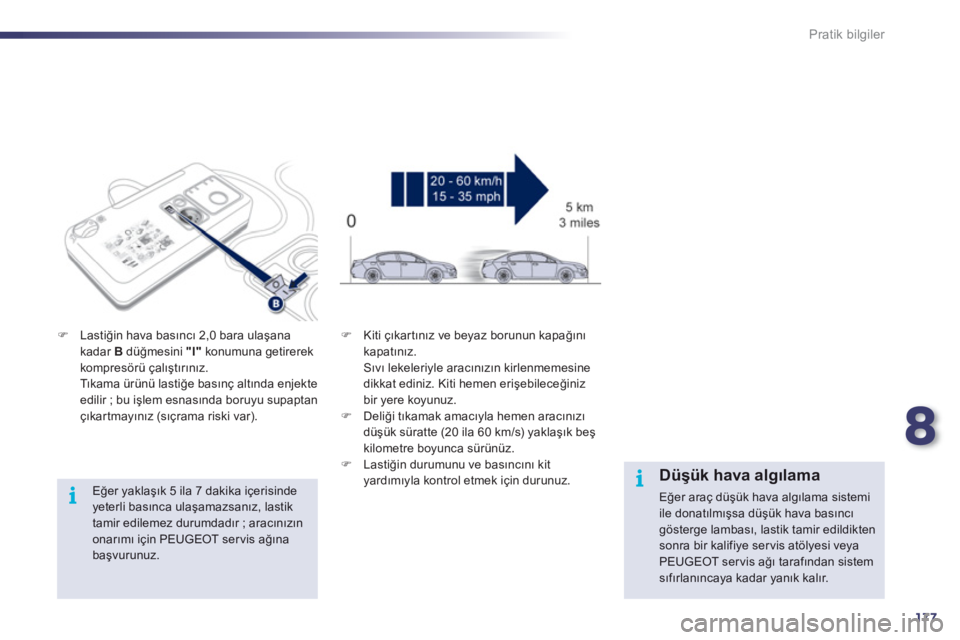

Eğer yaklaşık 5 ila 7 dakika içerisindeyeterli basınca ulaşamazsanız, lastik tamir edilemez durumdadır ; aracınızınonarımı için PEUGEOT ser vis ağınabaşvurunuz.
) Lastiğin hava basıncı 2,0 bara ulaşana
kadar B düğmesini "I" konumuna getirerek
kompresörü çalıştırınız.
Tıkama ürünü lastiğe basınç altında enjekteedilir ; bu işlem esnasında boruyu supaptançıkartmayınız (sıçrama riski var).
) Kiti

178
!
Pratik bilgiler

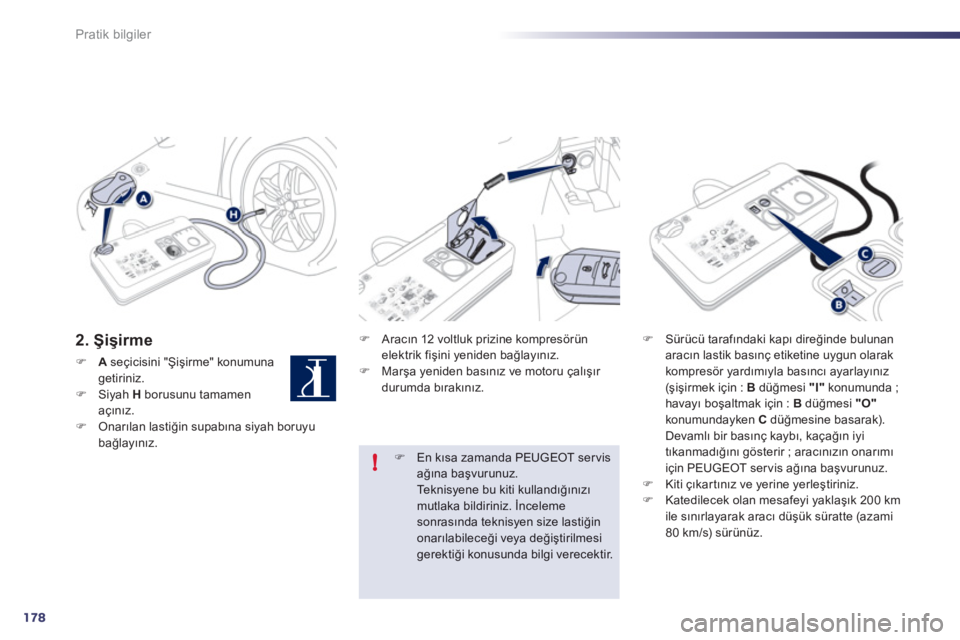

2. Şişirme
)A seçicisini "Şişirme" konumunagetiriniz. )Siyah Hborusunu tamamen açınõz. ) Onarılan lastiğin supabına siyah boruyu
ba
ğlayınız.
) Aracın 12 voltluk prizine kompresörün elektrik fişini yeniden bağlayınız. ) Marşa yeniden basınız ve motoru çalışır durumda bırakınız.
) Sürücü tarafındaki kapı direğinde bulunan aracın lastik basınç etiketine uygun olarak
kompresör yardımıyla basıncı ayarlayınız (şişirmek için : B düğmesi "I" konumunda ; havayı boşaltmak için : B düğmesi "O" konumundayken C düğmesine basarak).
Devamlı bir basınç kaybı, kaçağın iyitıkanmadığ

8
179
!
Pratik bilgiler

Kartuşun

180
Pratik bilgiler

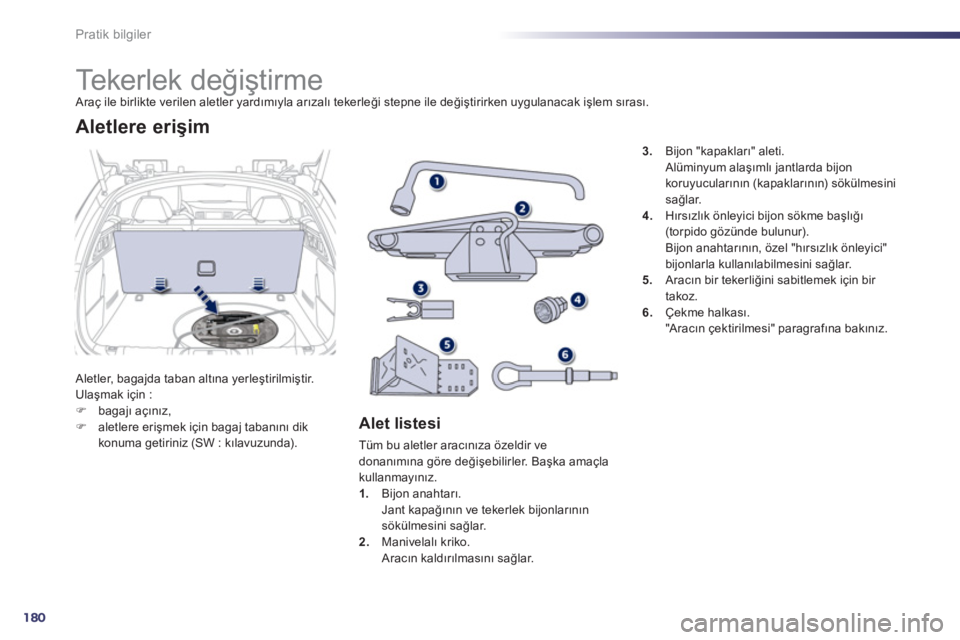

Te k e r l e k d eğiştirme Araç ile birlikte verilen aletler yardımıyla arızalı tekerleği stepne ile değiştirirken uygulanacak işlem sırası.

Aletler, bagajda taban altına yerleştirilmiştir.
Ulaşmak için :
) bagajı açınız, ) aletlere erişmek için bagaj tabanını dik konuma getiriniz (SW : kılavuzunda).
Aletlere erişim


Alet listesi

Tüm bu aletler aracınıza özeldir vedonanımına göre değişebilirler. Başka amaçla kullanmayınız. 1.Bijon anahtarı.
Jant kapağının ve tekerlek bijonlarınınsökülmesini sağlar.
2. Manivelalı kriko.
Aracın kaldırılmasını sağlar.
3. Bijon "kapakları" aleti.
Al
üminyum alaşımlı jantlarda bijon
koruyucularının (kapaklarının) sökülmesinisağlar. 4. Hırsızlık önleyici bijon sökme başlığı (torpido gözünde bulunur).
Bijon anahtarının, özel "hırsızlık önleyici"bijonlarla kullanılabilmesini sağlar.
5. Aracın bir tekerliğini sabitlemek için bir
takoz.
6. Çekme halkası.
"A racın çektirilmesi" paragrafına bakınız.

8
181
i
Pratik bilgiler

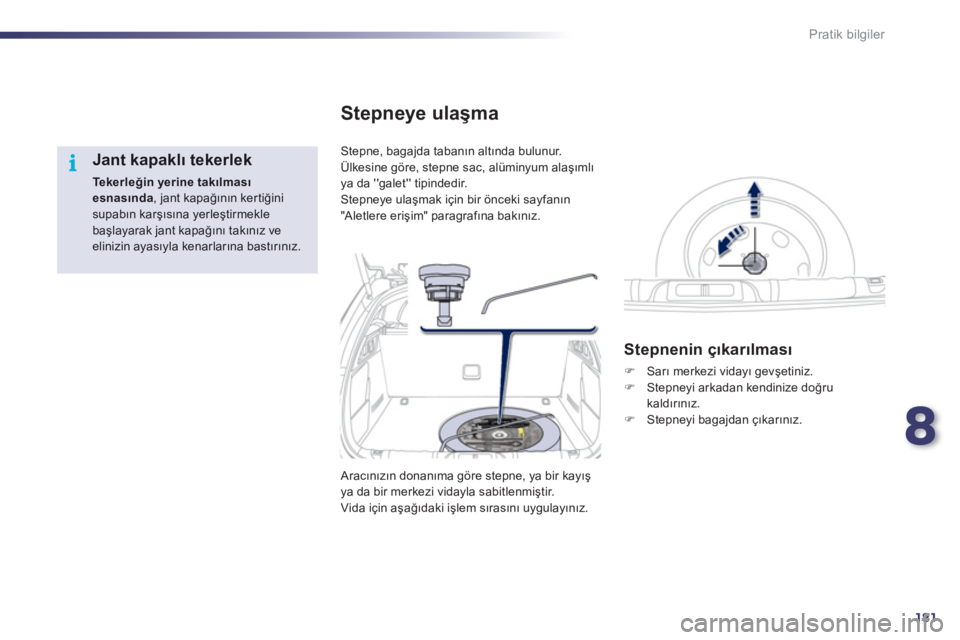

Jant kapaklı tekerlek
Tekerleğin yerine takılması esnasında, jant kapağının ker tiğini supabın karşısına yerleştirmeklebaşlayarak jant kapağını takınız ve elinizin ayasıyla kenarlarına bastırınız.

Stepne, bagajda tabanın altında bulunur.
Ülkesine göre, stepne sac, alüminyum alaşımlı
ya da ''galet'' tipindedir.
Stepneye ulaşmak için bir önceki sayfanın
"Aletlere erişim" paragrafına bakınız.
Stepneye ulaşma


Stepnenin çıkarılması
) Sarı merkezi vidayı gevşetiniz. ) Stepneyi arkadan kendinize doğrukaldırınız.) Stepneyi bagajdan

182
i
Pratik bilgiler
Stepnenin yerine yerleştirilmesi
) Dayanak kutusunu stepnenin or tasındakiyerine yerleştiriniz ve klipsini takınız. ) Polistiren k
