2012 Peugeot 508 Instrukcja Obsługi (in Polish)

9
215
Kontrole
Możliwość kontroli poziomów płynów oraz
wymiany niektórych elementów.

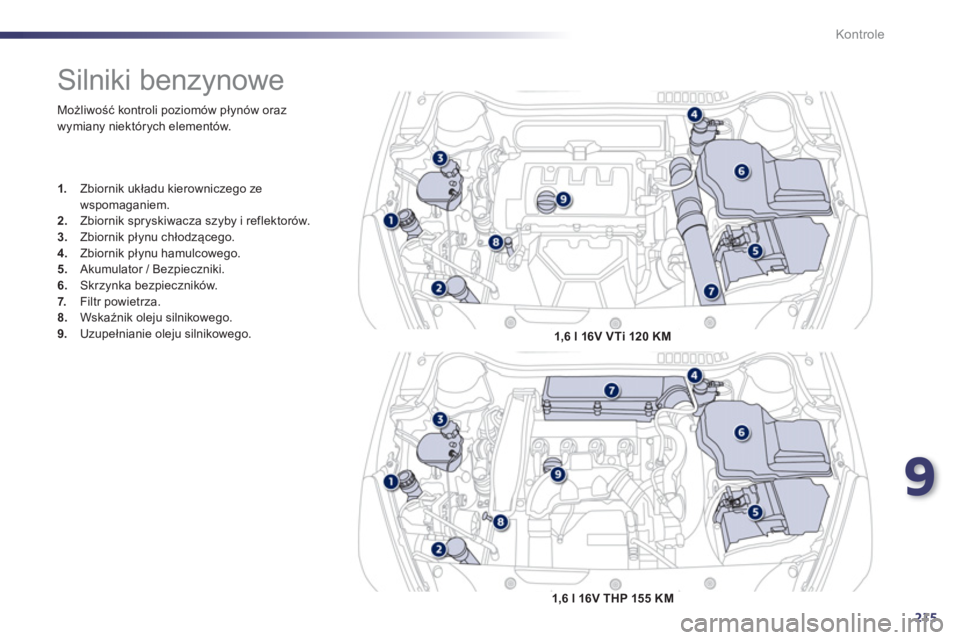

Silniki benzynowe
1.
Zbiornik układu kierowniczego ze
wspomaganiem.2.Zbiornik spryskiwacza szyby i reflektorów. 3.Zbiornik płynu chłodzącego.4. Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.
1,6 l 16V VTi 120 KM
1,6 l 16V THP 155 KM

216
Kontrole
niektórych elementów oraz odpowietrzania
układu paliwowego.
*
Z
ależnie od silnika.

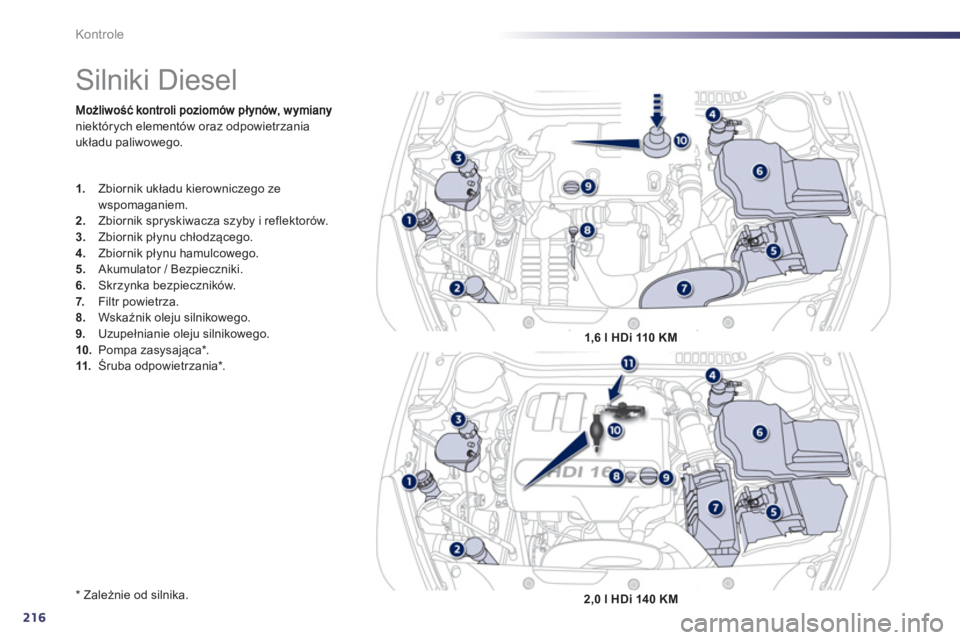

Silniki Diesel
1.
Zbiornik układu kierowniczego ze
wspomaganiem. 2. Zbiornik spryskiwacza szyby i reflektorów.3.
Zbiornik płynu chłodzącego. 4.
Zbiornik płynu hamulcowego.5.
Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.10.Pompa zasysająca *
. 11.
Śruba odpowietrzania * . 1,6 l HDi 110 K
M
2,0 l HDi 140 KM

9
217
Kontrole
Możliwość kontroli poziomów płynów, wymiany niektórych elementów oraz odpowietrzania
układu paliwa.

*
Zależnie od silnika.

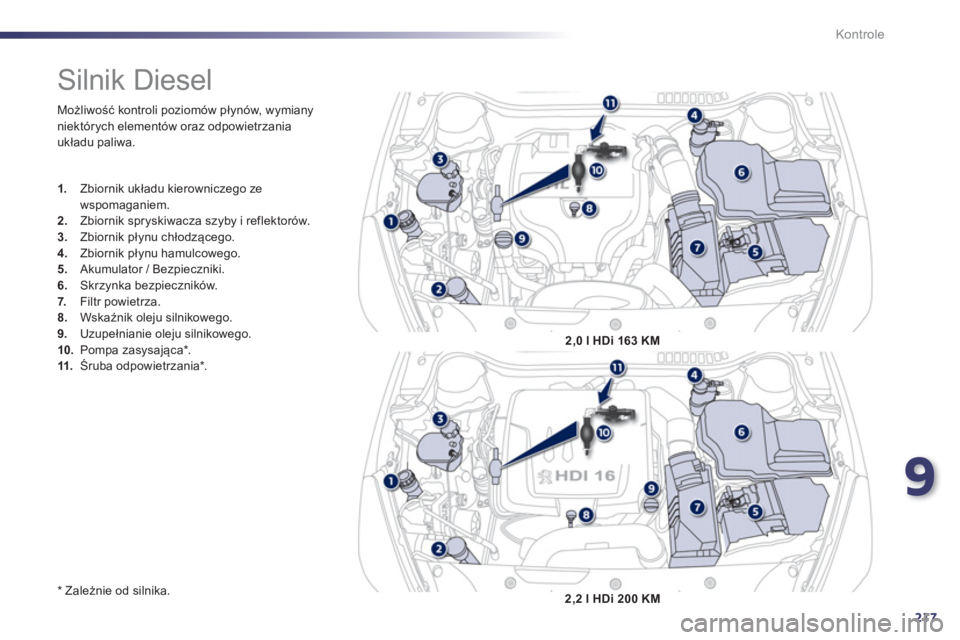

Silnik Diesel
1.
Zbiornik układu kierowniczego ze
wspomaganiem.2.Zbiornik spryskiwacza szyby i reflektorów. 3.Zbiornik płynu chłodzącego.4. Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.10.Pompa zasysająca *
.11.
Śruba odpowietrzania * .
2,0 l HDi 163 KM
2,2 l HDi 200 KM

218
!
Kontrole

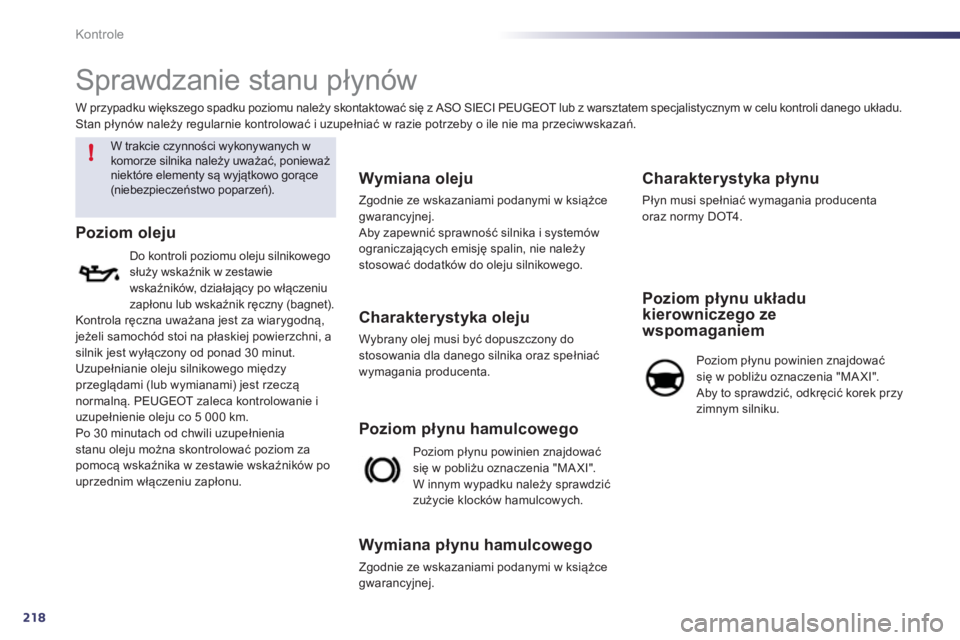

Sprawdzanie stanu płynów


W trakcie czynności wykonywanych w komorze silnika należy uważać, ponieważniektóre elementy są wyjątkowo gorące(niebezpieczeństwo poparzeń).

Poziom oleju
Do kontroli poziomu oleju silnikowego służy wskaźnik w zestawie
wskaźników, działający po włączeniu
zapłonu lub wskaźnik ręczny (bagnet).Kontrola ręczna uważana jest za wiarygodną,jeżeli samochód stoi na płaskiej powierzchni, a silnik jest wyłączony od ponad 30 minut.
Uzupełnianie oleju silnikowego między przeglądami (lub wymianami) jest rzeczą normalną. PEUGEOT zaleca kontrolowanie i
uzupełnienie oleju co 5 000 km.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom zapomocą wskaźnika w zestawie wskaźników po
uprzednim włączeniu zapłonu.


Wymiana oleju

Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.


Charakterystyka oleju

Wybrany olej musi być dopuszczony do
stosowania dla danego silnika oraz spełniać
wymagania producenta.

Poziom pł
ynu powinien znajdowaćsię w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzićzużycie klocków hamulcowych.
Poziom płynu hamulcowego

Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w książce gwarancyjnej.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta
oraz normy DOT4 .
Poziom płynu układu
kierowniczego ze
wspomaganiem
Poziom płynu powinien znajdować się w pobliżu oznaczenia "MAXI". Aby to sprawdzić, odkręcić korek przy
zimnym silniku. W prz
ypadku większego spadku poziomu należy skontaktować się z ASO SIECI PEUGEOT lub z warsztatem specjalistycznym w celu kontroli danego układu.Stan płynów należy regularnie kontrolować i uzupełniać w razie potrzeby o ile nie ma przeciwwskazań.

9
219
Kontrole
Poziom płynu chłodzącego
Poziom płynu chłodzącego powinien
znajdować się w pobliżu oznaczenia
"MAXI", nigdy go nie przekraczając.Gdy silnik jest ciepły temperaturapłynu chłodzącego jest regulowana przezmotowentylator. Może on funkcjonowaćpomimo wyłączenia zapłonu.W pojazdach wyposażonych w filtr cząstek
stałych motowentylator może pracować po
wyłączeniu silnika, nawet gdy jest on zimny.

Układ chłodzenia działa pod ciśnieniem, należy
odczekać co najmniej godzinę od wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obrot
y, co spowoduje spadek ciśnienia. Gdyciśnienie spadnie, odkręcić korek i uzupełnićpoziom płynu.
Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.



Charakterystyka płynu
Aby zapewnić optymalną skutecznośćczyszczenia i uniknąć zamarzania nie należyuzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy szyb
i spryskiwaczy reflektorów


W pojazdach wyposażonych wspryskiwacze reflektorów minimalnypoziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w
zestawie wskaźników.
Przy najbliższym zatrzymaniu samochodu
uzupełnić poziom.

220
!
Kontrole
Unikać dłuższego kontaktu zużytegooleju i płynów ze skórą. Większość płynów jest szkodliwa dlazdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże. Zużyty olej należy przelać do pojemników przeznaczonych do tego celu,znajdujących się w ASO sieci PEUGEOTlub w warsztacie specjalistycznym.

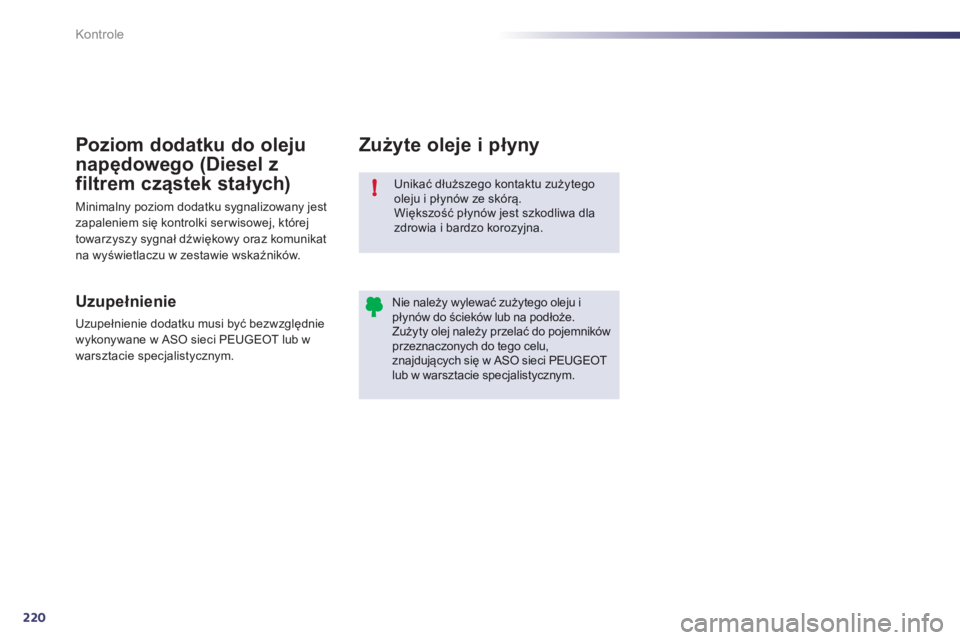

Zużyte oleje i płyny
Uzupełnienie
Uzupełnienie dodatku musi być bezwzględnie
wykonywane w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

Poziom dodatku do oleju
napędowe
go (Diesel z
filtrem cząstek stałych)
Minimalny poziom dodatku sygnalizowany jest
zapaleniem się kontrolki ser wisowej, kt

9
221
i
Kontrole






Kontrole

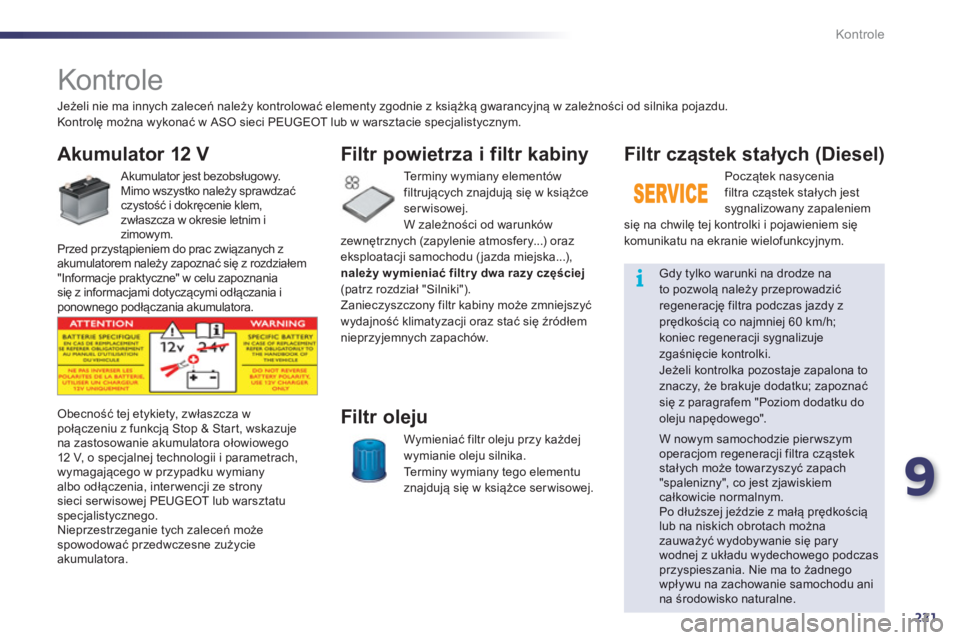

Akumulator 12 V

Akumulator jest bezobsługowy.
Mimo wszystko należy sprawdzaćczystość i dokręcenie klem,zwłaszcza w okresie letnim i zimowym.
Przed przystąpieniem do prac związanych z
akumulatorem należy zapoznać się z rozdziałem
"Informacje praktyczne" w celu zapoznania się z informacjami dotyczącymi odłączania iponownego podłączania akumulatora. Te r m i n
y wymiany elementów
filtrujących znajdują się w książce
serwisowej.
W zależności od warunków zewnętrznych (zapylenie atmosfery...) oraz
eksploatacji samochodu (jazda miejska...),
należy wymieniać filtry dwa razy częściej(patrz rozdział "Silniki").
Zanieczyszczony filtr kabiny może zmniejszyć wydajność klimatyzacji oraz stać się źródłemnieprzyjemnych zapachów.
Filtr powietrza i filtr kabiny

Wymieniać filtr oleju przy każdejwymianie oleju silnika.
Te r m i ny wymiany tego elementuznajdują się w książce serwisowej.
Filtr olejuObecność tej etykiety, zwłaszcza w połączeniu z funkcją Stop & Start, wskazujena zastosowanie akumulatora ołowiowego
12 V, o specjalnej technologii i parametrach,
wymagającego w przypadku wymiany
albo odłączenia, interwencji ze stronysieci serwisowej PEUGEOT lub warsztatuspecjalistycznego.
Nieprzestrzeganie tych zaleceń możespowodować przedwczesne zużycie akumulatora.
Filtr cząstek stałych (Diesel)

Początek nasycenia filtra cząstek stałych jestsygnalizowany zapaleniemsię na chwilę tej kontrolki i pojawieniem siękomunikatu na ekranie wielofunkcyjnym.

Gdy tylko warunki na drodze na to pozwolą należy przeprowadzić regenerację filtra podczas jazdy zprędkością co najmniej 60 km/h;koniec regeneracji sygnalizuje zgaśnięcie kontrolki.
Jeżeli kontrolka pozostaje zapalona to znaczy, że brakuje dodatku; zapoznaćsię z paragrafem "Poziom dodatku dooleju napędowego".
W nowym samochodzie pier wszym operacjom regeneracji filtra cząstekstałych może towarzyszyć zapach "spalenizny", c o jest zjawiskiemcałkowicie normalnym.Po dłuższej jeździe z małą prędkością lub na niskich obrotach można zauważyü wydobywanie się pary wodnej z układu wydechowego podczas przyspieszania. Nie ma to żadnegowpływu na zachowanie samochodu ani na środowisko naturalne.
Jeżeli nie ma innych zalece
ń należy kontrolować elementy zgodnie z książką gwarancyjną w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.

222
!
Kontrole

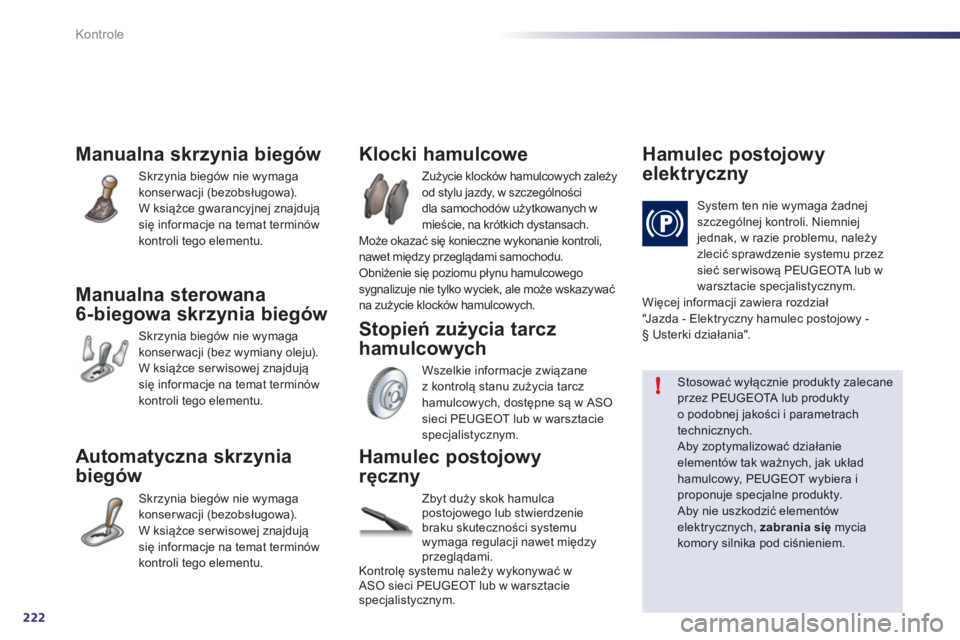

Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bezobsługowa).
W książce gwarancyjnej znajdują się informacje na temat termin
