2012 Peugeot 508 Instrukcja Obsługi (in Polish)

8
191
Informacje praktyczne
Kierunkowskazy
)Położyć się pod samochodem. )Odkręcić śrubę podtrzymującą osłonę podpodwoziem.)Zdjąć osłonę pod podwoziem.
)
Przekręcić o ćwierć obrotu oprawę żarówki
i wyciągnąć ją. )
Wymienić przepaloną żarówkę.
W trakcie montażu wykonać operacje w
odwrotnej kolejności.
W celu wymiany żarówek można skontaktować
się z ASO SIECI PEUGEOT lub z warsztatem
specjalistycznym.
Kierunkowskazy boczne

W celu wymiany tych żarówek należy skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Punktowe oświetlenie
zewnętrzn
ych lusterek
wstecznych

Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.

192
i
Informacje praktyczne

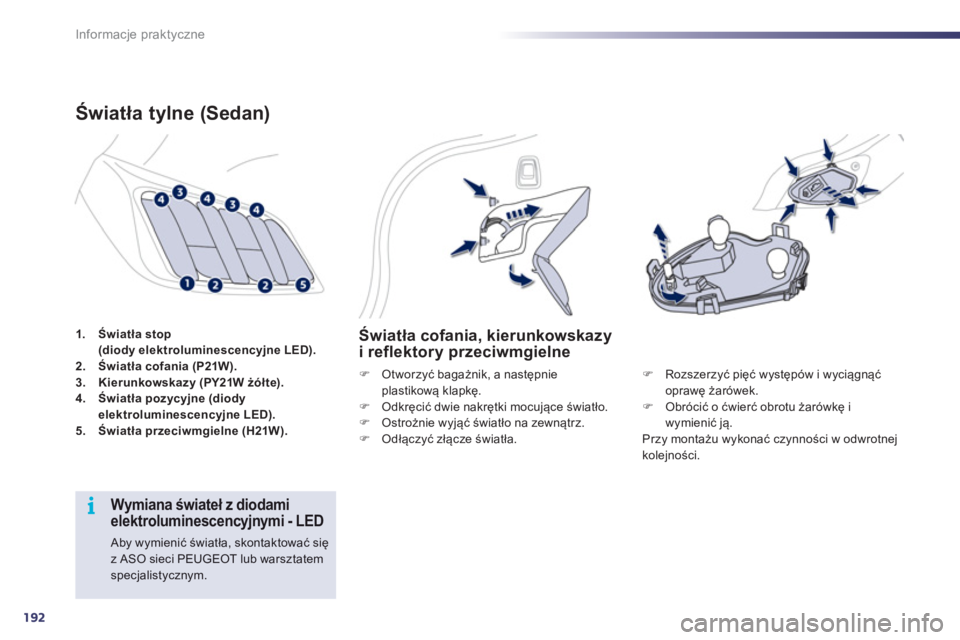

1.Światła stop(diody elektroluminescencyjne LED).2.
Światła cofania (P21W).3.Kierunkowskazy (PY21W żółte).4.Światła pozycyjne (diodyelektroluminescencyjne LED).5.Światła przeciwmgielne (H21W).
Światła tylne (Sedan)
Światła cofania, kierunkowskazyi reflektory przeciwmgielne
)
Otworzyć bagażnik, a następnie
plastikową klapkę.
)
Odkręcić dwie nakrętki mocujące światło.)
Ostrożnie wyjąć światło na zewnątrz. )
Odłączyć złącze światła.
)Rozszerzyć pięć występów i wyciągnąć
oprawę żarówek. )Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu wykonać czynności w odwrotnej
kolejności.




Wymiana świateł z diodami elektroluminescencyjnymi - LED
Aby wymienić światła, skontaktować sięz ASO sieci PEUGEOT lub warsztatemspecjalistycznym.

8
193
i
Informacje praktyczne

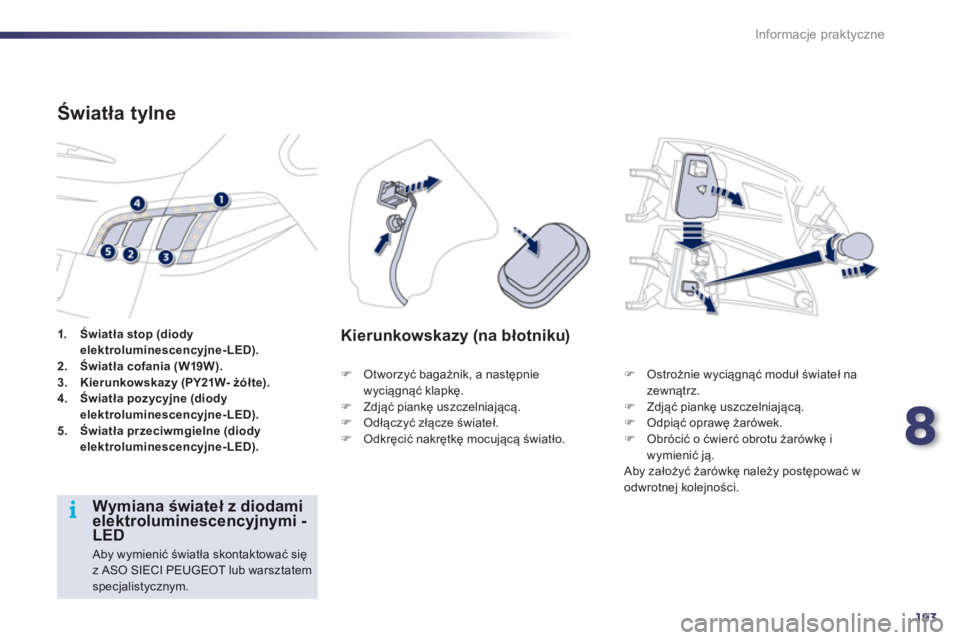

1.Światła stop (diody
elektroluminescencyjne-LED).2.Światła cofania (W19W).3.Kierunkowskazy (PY21W- żółte).4.Światła pozycyjne (diody
elektroluminescencyjne-LED).5.Światła przeciwmgielne (diody
elektroluminescencyjne-LED).



















Światła tylne
)
Otworzyć bagażnik, a następnie
wyciągnąć klapkę.)
Zdjąć piankę uszczelniającą. )
Odłączyć złącze świateł. )
Odkręcić nakrętkę mocującą światło.
Kierunkowskazy (na błotniku)
)
Ostrożnie wyciągnąć moduł świateł na
zewnątrz.
)
Zdjąć piankę uszczelniającą. )
Odpiąć oprawę żarówek.)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Aby założyü żarówkę należy postępować w odwrotnej kolejności.



Wymiana świateł z diodami elektroluminescencyjnymi -yy
LED
Aby wymienić światła skontaktować sięz ASO SIECI PEUGEOT lub warsztatemspecjalistycznym.

194
Informacje praktyczne
Światła cofania (pokrywa bagażnika)
)Otworzyć pokrywę bagażnika, a następniezdjąć klapkę. )Odłączyć złącze światła. )Odkręcić nakrętkę mocującą światło.
)
Ostrożnie wyjąć światło na zewnątrz. )
Wyciągnąć piankę uszczelniającą.)Obrócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.

8
195
Informacje praktyczne

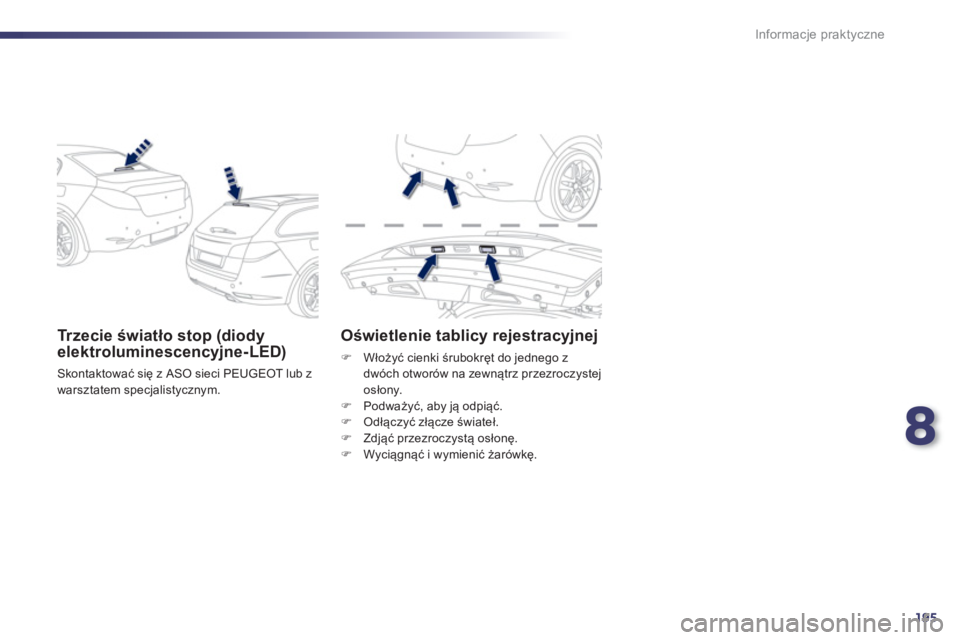

Tr z e c i e światło stop (diody elektroluminescencyjne-LED)
Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

Oświetlenie tablicy rejestracyjnej
)
Włożyü cienki śrubokręt do jednego z
dw

196
i
!
Informacje praktyczne

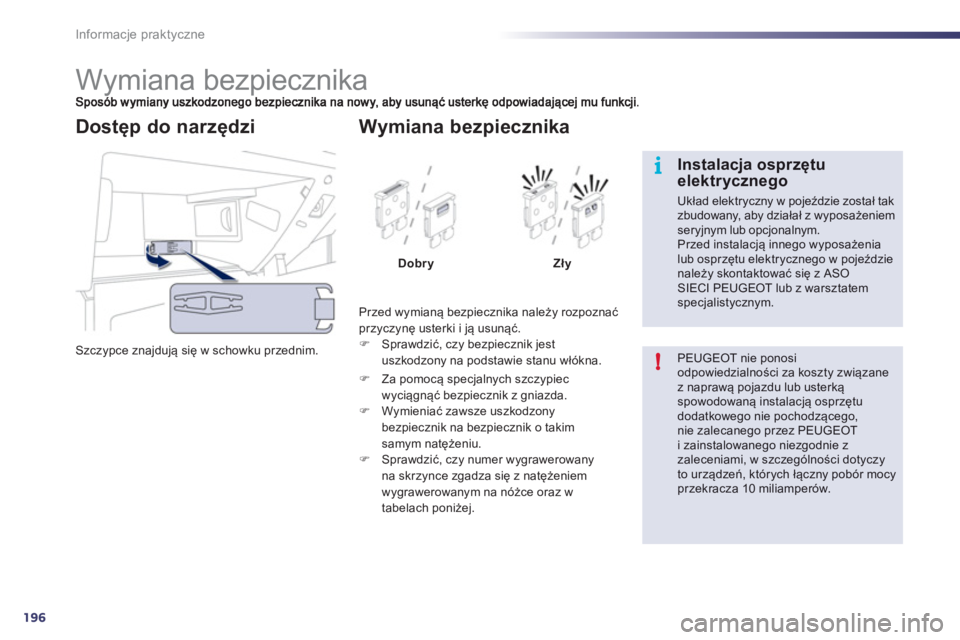

Wymiana bezpiecznika
Szczypce znajdują się w schowku przednim.
Dostęp do narzędzi

Przed wymianą bezpiecznika należy rozpoznać
przyczynę usterki i ją usunąć. )
Sprawdzić, czy bezpiecznik jest uszkodzony na podstawie stanu włókna.


Wymiana bezpiecznika
DobryZły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda. )
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu. )
Sprawdzić, czy numer wygrawerowanyna skrzynce zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.

PEUGEOT nie ponosi odpowiedzialności za koszty związanez naprawą pojazdu lub usterkąspowodowaną instalacją osprzętu dodatkowego nie pochodzącego,nie zalecanego przez PEUGEOTi zainstalowanego niezgodnie z zaleceniami, w szczeg

8
197
Informacje praktyczne

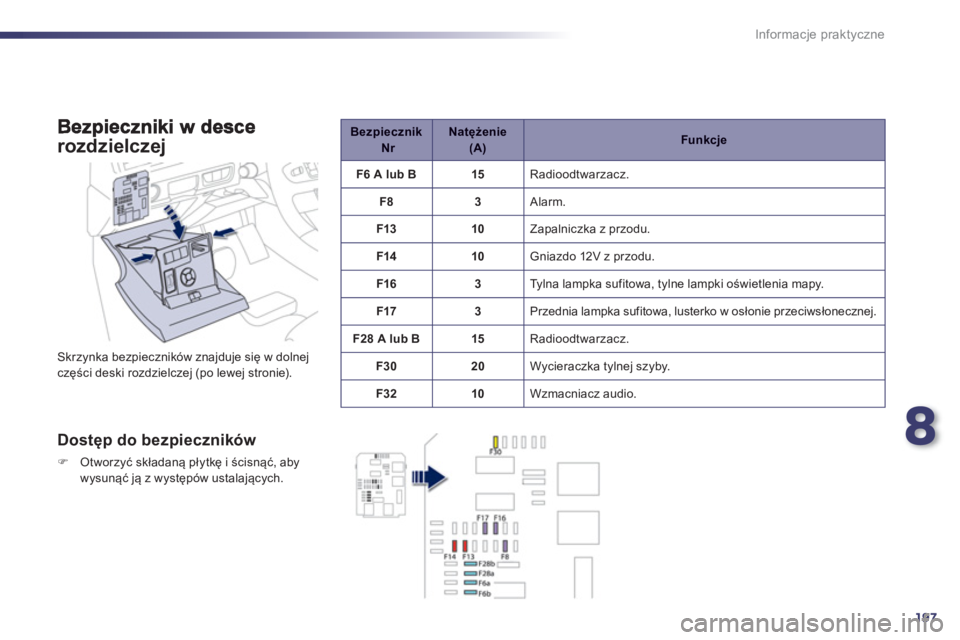

rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpieczników
)Otworzyć składaną płytkę i ścisnąć, abywysunąć ją z występów ustalających.
BezpiecznikNrNatężenie(A)
Funkcje
F6 A lub B15
Radioodtwarzacz.
F
83 Alarm.
F1
310 Zapalniczka z przodu.
F1410 Gniazdo 12V z przodu.
F1
63 Tylna lampka sufitowa, tylne lampki oświetlenia mapy.
F17
3 Przednia lampka sufitowa, lusterko w osłonie przeciwsłonecznej.
F2
8 A lub B15 Radioodtwarzacz.
F3
020 Wycieraczka tylnej szyby.
F32 10
Wzm
acniacz audio.

198
Informacje praktyczne
BezpiecznikNrNatężenie (A)Funkcje
F315
Panel podnośnika szyb po stronie kierowcy, gniazdo 12 V z tyłu.
F
415 Gniazdo 12 V w bagażniku.
F530 Sekwencyjny podnośnik tylnych szyb.
F
630
Sekwencyjny podnośnik przednich szyb.
F1
120
Moduł haka holowniczego.
F12 20
Wzm
acniacz audio.
F1
520
Zasłona przeszklonego dachu panoramicznego (SW).
F1
65
Panel podnośników szyb po stronie kierowcy.
Bezpieczniki za przednim
schowkiem
