PRAKTISCHE TIPPS
186

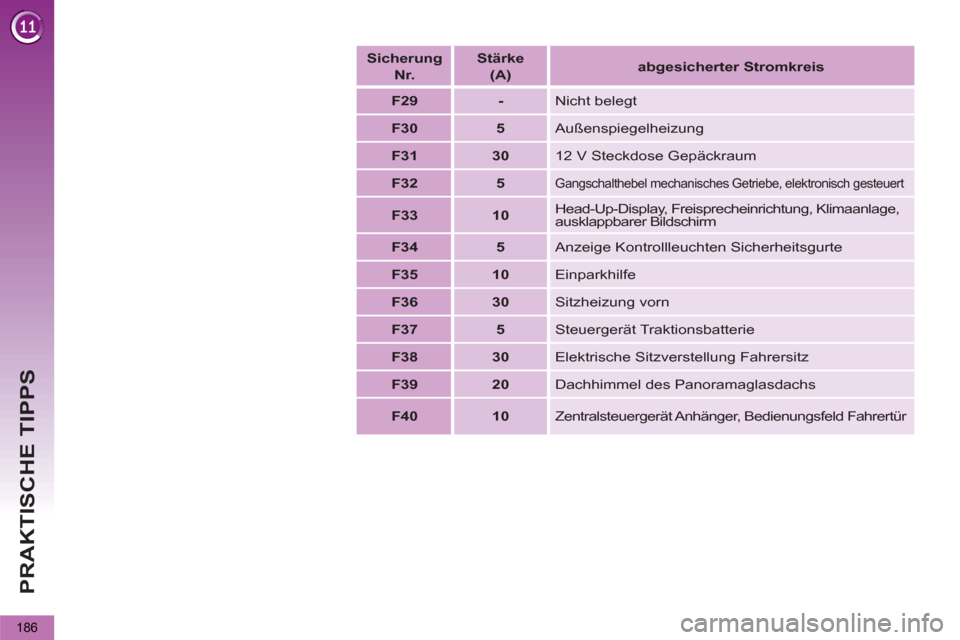

Sicherung

Nr.



Stärke
(A)



abgesicherter Stromkreis




F29



-

Nicht belegt


F30



5

Außenspiegelheizung


F31



30

12 V Steckdose Gepäckraum


F32



5



Gangschalthebel mechanisches Getriebe, elektronisch gesteuert



F33



10

Head-Up-Display, Freisprecheinrichtung, Klimaanlage,
ausklappbarer Bildschirm


F34



5

Anzeige Kontrollleuchten Sicherheitsgurte


F35



10

Einparkhilfe


F36



30

Sitzheizung vorn


F37



5

Steuergerät Traktionsbatterie


F38



30

Elektrische Sitzverstellung Fahrersitz


F39



20

Dachhimmel des Panoramaglasdachs


F40



10

Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür

PRAKTISCHE TIPPS
187

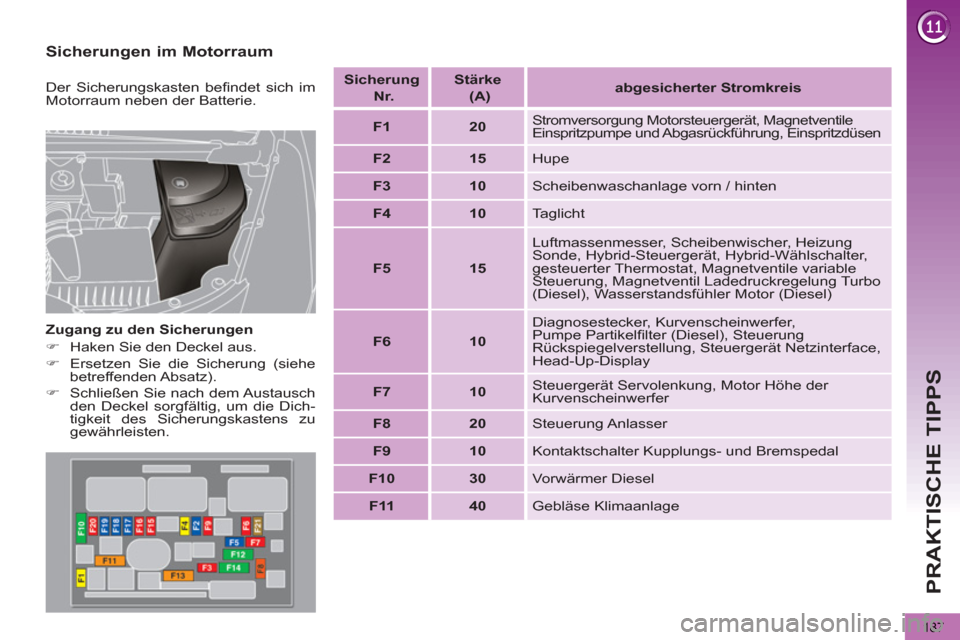

Sicherungen im Motorraum


Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.


Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie.
Sicherung
Nr.


Stärke
(A)



abgesicherter Stromkreis




F1



20

Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung, Einspritzdüsen


F2



15

Hupe


F3



10

Scheibenwaschanlage vorn / hinten


F4



10

Taglicht


F5



15

Luftmassenmesser, Scheibenwischer, Heizung
Sonde, Hybrid-Steuergerät, Hybrid-Wählschalter,
gesteuerter Thermostat, Magnetventile variable
Steuerung, Magnetventil Ladedruckregelung Turbo
(Diesel), Wasserstandsfühler Motor (Diesel)


F6



10

Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Steuerung
Rückspiegelverstellung, Steuergerät Netzinterface,
Head-Up-Display


F7



10

Steuergerät Servolenkung, Motor Höhe der
Kurvenscheinwerfer


F8



20

Steuerung Anlasser


F9



10

Kontaktschalter Kupplungs- und Bremspedal


F10



30

Vorwärmer Diesel


F11



40

Gebläse Klimaanlage

215
03
SETUP
TRAFFIC
MEDIA
ALLGEMEINE FUNKTIONEN

Eine Gesamtübersicht über die Menüs im Einzelnen
fi nden Sie im Unterabschnitt "Bildschirmstrukturen" dieses
Bedienungshandbuchs.
Durch mehrfachen Druck auf die Taste M
ODE erhalten Sie Zugang zu folgenden Anzeigen:

Lan
ger Druck: Zugang zum GPS und zum Demomodus.
Zur Pfl e
ge des Bildschirms empfi ehlt sich ein weiches, nicht scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz. RADIO

/ MUSIK-
SPEICHERMEDIEN / VIDEO
TELEFON
(Bei laufendem Gespräch)
KARTE INVOLLBILDSCHIRMANZEIGE
NAVIGATION
(Bei laufender Zielführung)
SETUP:
Zugang zum Menü "SETUP": Sprachen *und Sprachfunktionen * , Sprachinitialisierung (Abschnitt 09), Datum und Uhrzeit *
, Display,Einheiten und Systemparameter.
TRAFFIC:
Zugang zum Verkehrs-Menü: Anzeige der laufenden Warnmeldungen










ANZEIGE JE NACH KONTEXT
MEDIA:
Menü "Audio-DVD"

Menü "DVD-Video"
*

Je nach Modellversion erhältlich FUNKTIONSZUSTAND DES
HYBRIDSYSTEM
S
Weitere Informationen fi nden Sie im Abschnitt
"Hybridsystem" unter "Anzeige von Informationen
zum Funktionszustand des Hybridsystems".
HYBRID-VERBRAUCH
Weitere Informationen fi nden Sieim Abschnitt "Hybridsystem"unter "Verbrauch Ihres Hybridfahrzeugs".

263
06WIP BLUETOOTH

Aus Sicherheitsgründen muss der Fahrer die Bedienungsschrittezum Anschluss des Bluetooth-Mobiltelefons an die Bluetooth-Freisprecheinrichtung seines Autoradios bei stehendem Fahrzeug
und eingeschalteter Zündung vornehmen, da sie seine ganze
Aufmerksamkeit erfordern.
Dr
ücken Sie die Taste MENÜ.
Ein Fenster mit einer Meldun
g darüber, dass die Suche läuft, wird angezeigt.
Aktivieren
Sie die Bluetooth-Funktion an Ihrem
Telefon und vergewissern Sie sich, dass es "für
alle sichtbar" ist (Konfi guration des Telefons).
W‰hlen Sie im Men¸ Fol
gendes aus:
- Bl
uetooth-Telefon - Audio
- Konfi guration Bluetooth
- Bluetooth-
Suche durchf¸hren

Die von der Freisprecheinrichtung angebotenen Dienste h‰ngen vom Netz, von
der SIM-Karte und von der Kompatibilit‰t der benutzten Bluetooth-Ger‰te ab.
Schauen Sie in der Bedienungsanleitung Ihres Telefons nach oder erkundigenSie sich bei Ihrem Netzbetreiber, auf welche Dienste Sie Zugriff haben.










BLUETOOTH-TELEFON BILDSCHIRM C

Über den Menüpunkt "TELEFON" gelangt man insbesondere
an folgende Funktionen: Verzeichnis * , Anrufl iste, Steuerung der
Verbindungen mit der Freisprecheinrichtung.
Di
e ersten 4 erkannten Telefone werden in diesem Fenster
angezeigt.
Eine Bildschirmtastatur wird angezeigt: GebenSie einen mindestens 4-stelligen PIN-Code ein.
Best‰ti
gen Sie mit OK.


Eine Meldung ¸ber die erfolgreiche Verbindung erscheint auf demDisplay.
W
‰hlen Sie in der Liste das zu verbindende Telefon aus. Es kann jeweils nur ein Telefon auf einmal verbunden werden.
Eine Meldung erscheint auf dem Display des ausgew‰hlten Telefons. Um die Verbindung anzunehmen, geben Sie dengleichen PIN-Code in Ihr Telefon ein und best‰tigen Sie mit OK.

Die zul‰ssige automatische Verbindung ist nur nach vorheriger
Konfi guration des Telefons aktiv.
D
as Verzeichnis sowie die Anrufl iste stehen erst nach der Synchronisierungsphase zur Verf¸gung.
(Je nach Modell und Ausführung verfügbar)

*

Wenn ihr Mobiltelefon 100 % kompatibel ist.
Bei Falscheingabe ist die Anzahl der Versuche bei erneuter Eingabe begrenzt.

Für weitere Informationen (Kompatibilität, zusätzliche Hilfe, ...),gehen Sie bitte auf www.peugeot.de.
AN
SCHLUSS EINES TELEFONS / ERSTE VERBINDUNG

265
06
Stellen Sie die Verbindung zwischen Ihrem Mobiltelefonund dem Fahrzeug her. Diese Verbindung kann über das Menü Telefon des Fahrzeugs oder über die Tastatur des Telefons hergestellt werden. Siehe Schritt 1-9 auf den
vorherigen Seiten. Während der Verbindungsphase muss die Zündung eingeschaltet sein und das Fahrzeug stehen.
Wählen Sie im Menü Telefon das zu verbindende Mobiltelefon aus.
Die Audioanla
ge wird automatisch mit einem neu gekoppelten Mobiltelefon verbunden.






STREAMING AUDIO BLUETOOTH *


Drahtlose Übertragung von im Telefon gespeicherten Musikdateien
über die Audioanlage. Das Telefon muss die zugehörigen
Bluetooth-Profi le verwalten kˆnnen (Profi le A2DP / AV RCP).
*
Je nach Kompatibilit‰t des Telefons
**

In einigen F‰llen muss das Abspielen der Audiodateien ¸ber die
Tastatur erfolgen.
***
F
alls das Mobiltelefon diese Funktion unterst¸tzt.
Aktivieren
Sie den ModusStreaming indem Sie die TasteSOURCE **
dr¸cken. Die Auswahl
der gewohnten Musiktitel kann ¸ber das Audiobedienteil oder ¸ber die Lenkradbet‰tigungen *** gesteuert
werden. Die Kontextinformationen kˆnnen auf dem Display angezeigt
werden.

WIP BLUETOOTH

STICHWORTVERZEICHNIS
272
Fahrzeugabmessungen ................ 203
Fahrzeug abschleppen ... 46, 194, 195
Fahrzeug anhalten........ 5, 29, 87, 157
Fahrzeugidentifi zierung ................ 204
Farbbildschirm, einklappbar ..... 65, 67
Farbbildschirm 16:9 .............. 215, 242
Fensterheber .................................. 92
Fernbedienung ................... 85, 86, 89
Fernlicht ........................................ 100
Feststellbremse ............................ 169
Follow me home ........................... 103
Freisprecheinrichtung ................... 263
Frontairbags ......................... 139, 142
Füllstand Bremsfl üssigkeit ............ 167
Füllstand Dieselzusatz.................. 168
Füllstände und Kontrollen ...... 166-168
Füllstand
Scheibenwaschanlage ...... 106, 167
Füllstand
Scheinwerferwaschanlage ..... 106, 167
Füllstand Servolenkung ................ 167
Füllstandskontrollen.............. 167, 168
Funktionszustand
des Hybridsystems ............ 4, 26, 35Haken ............................................119
Halogenleuchten........................... 179
Haltegriffe ...................................... 111
Haltegurt ........................................118
Handschuhfach..............................112
Hauptmenü ................................... 256
Head-Up-Display .......... 151, 153, 155
Heckklappe ..................................... 97
Heckscheibenheizung .............. 72, 83
Heckscheibenwaschanlage .......... 106
Heckscheibenwischer ................... 106
Heizung .......................................... 39
Helligkeitsregler .............................. 61
Hochspannung .... 42, 44, 138, 164, 191
Hochspannungskabel ..................... 44
Höhenverstellung der
Sicherheitsgurte ........................ 136
Hupe ............................................. 133
Hybrid-Wählschalter ....................... 31
Hybridantrieb ................... 4, 6, 26, 27,
31, 35, 190, 215
Gängige Wartungsarbeiten ............. 39
Gangschalthebel............................. 39
Gedämpfte
Innenraumbeleuchtung .............. 109
Gefahrenzonen
(Aktualisierung).......................... 227
Gepäckabdeckung........................ 120
Gesamtkilometerzähler................... 61
Geschwindigkeitsbegrenzer ......... 153
Geschwindigkeitsregler ................ 155
Gewichte und Anhängelasten ....... 202
GPS .............................................. 220Kälteschutz ................................... 197
Kartenleseleuchten ....................... 108
Kenndaten .................................... 204
Kennzeichenbeleuchtung ............. 182
Kinder ........................... 127, 130, 131
Kinder (Sicherheit) ........................ 132
Kindersicherheit ............. 92, 122, 127,
130-132, 139
Kindersitze ............................ 122, 128
Kindersitze, herkömmlich ..... 125, 127
Klimaanlage .................................... 39
Klimaanlage, automatisch ........ 72, 73
Klimaanlage, manuell ..................... 72
Klinkenanschluss .................. 260, 262
Kofferraumbeleuchtung .................110
Kombiinstrumente..................... 47, 48
Konsolengriff .................................. 111
Kontrollen ..................... 166, 168, 169
Kontrollleuchten .................. 49, 52, 53
Kontrollleuchten Betriebszustand ... 51
Kontrollleuchte Ready (bereit) ........ 30
Kopfairbags .......................... 141, 142
Kopfstützen hinten .......................... 80
Kopfstützen vorn............................. 78
Kraftstoff ............................. 39, 98, 99
Kraftstoff (Tank) .............................. 99
Kraftstoffpanne (Diesel) ................ 165
Kraftstofftank ............................ 98, 99
Kraftstofftankanzeige ...................... 98
Kraftstoff tanken ....................... 98, 99
Kraftstoffverbrauch ................... 39, 41
Kühlfl üssigkeitsstand .............. 57, 167
Kühlfl üssigkeitstemperatur ............. 57
Kurzmenüs ................................... 216
Lackreferenz ................................. 204
Laden der Batterie ........................ 190
Lampen (Austausch) .... 179, 181, 182
GH
GK
L
Inaktivieren
des Beifahrerairbags ................. 139
Inaktivierung ESP ......................... 135
Innenausstattung ........................... 111
Innenbeleuchtung ................. 108, 109
Innenraumfi lter.............................. 168
Innenspiegel ................................... 84
Inspektionen .................................. 39
ISOFIX .......................................... 130
ISOFIX (Befestigungen) ............... 129
ISOFIX-Kindersitze ................ 129-131
GI
Jukebox (Kopie)............................ 234
Jukebox hören .............................. 235
J

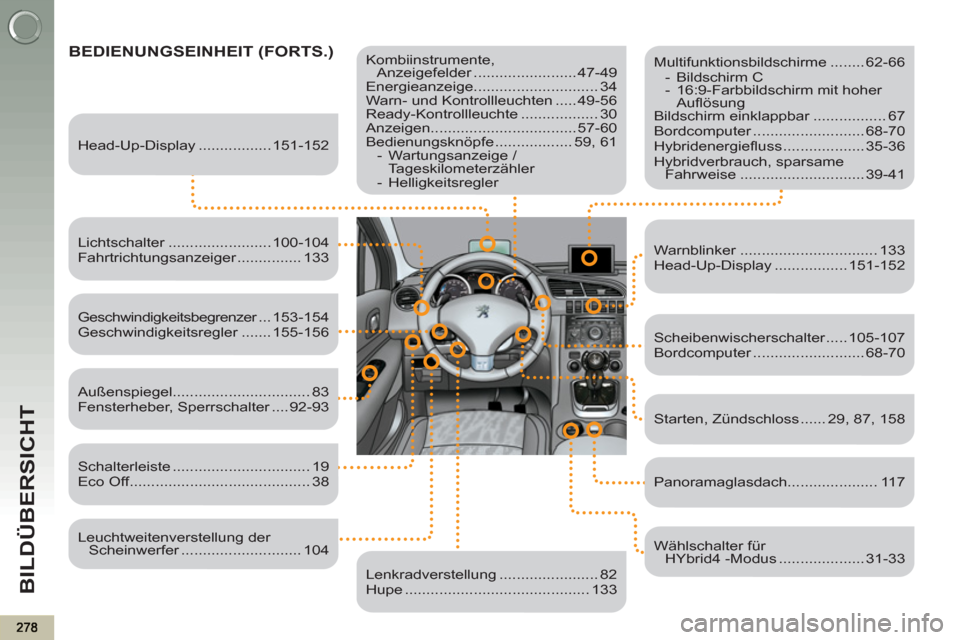

BILDÜBERSICHT
BEDIENUNGSEINHEIT (FORTS.)


Kombiinstrumente,
Anzeigefelder ........................ 47-49
Energieanzeige............................. 34
Warn- und Kontrollleuchten ..... 49-56
Ready-Kontrollleuchte .................. 30
Anzeigen.................................. 57-60
Bedienungsknöpfe .................. 59, 61


- Wartungsanzeige /
Tageskilometerzähler

- Helligkeitsregler

Head-Up-Display ................. 151-152

Lichtschalter ........................ 100-104
Fahrtrichtungsanzeiger ............... 133

Geschwindigkeitsbegrenzer ...153-154
Geschwindigkeitsregler ....... 155-156

Schalterleiste ................................ 19
Eco Off .......................................... 38
Außenspiegel................................ 83
Fensterheber, Sperrschalter .... 92-93

Leuchtweitenverstellung der
Scheinwerfer ............................ 104

Lenkradverstellung ....................... 82
Hupe ........................................... 133
Multifunktionsbildschirme ........ 62-66


- Bildschirm C

- 16:9-Farbbildschirm mit hoher
Aufl ösung
Bildschirm einklappbar ................. 67
Bordcomputer .......................... 68-70
Hybridenergiefl uss ................... 35-36
Hybridverbrauch, sparsame
Fahrweise ............................. 39-41

Warnblinker ................................ 133
Head-Up-Display ................. 151-152

Scheibenwischerschalter ..... 105-107
Bordcomputer .......................... 68-70

Starten, Zündschloss ...... 29, 87, 158

Panoramaglasdach..................... 117

Wählschalter für
HYbrid4 -Modus .................... 31-33
