2012 PEUGEOT 107 Manual del propietario (in Spanish)

9
71 Información práctica




















Cambio de un fusible


Desmontaje y montaje de un fusible
Fundido
Pinza A
E
stán situadas a ambos lados del cuadro de a
bordo, bajo el guarnecido.) Si es necesario, desbloquee el volante con
la llave.) Gire el volante hacia la izquierda y retire el
tornillo B.
) Gire el volante hacia la derecha y retire el
tornillo C.
Sustituya siempre un fusible defectuosopor otro de la misma intensidad (mismocolor).

Cajas de fusibles del cuadro de a bordo


Las cajas de fusibles están situadas bajo el guarnecido del cuadro de a bordo y al lado de la
batería en el compartimento motor.

Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. )Utilice la pinza Asituada en la caja del compartimento motor.

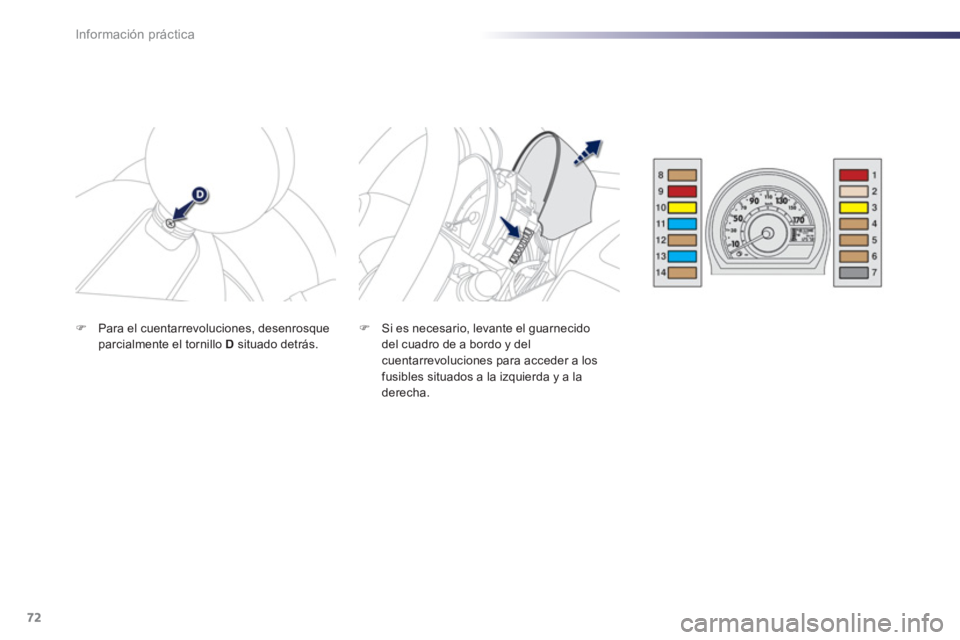

72Información práctica
) Si es necesario, levante el guarnecidodel cuadro de a bordo y delcuentarrevoluciones para acceder a losfusibles situados a la izquierda y a laderecha.
)Para el cuentarrevoluciones, desenrosque parcialmente el tornillo Dsituado detrás.

9
73 Información práctica
*

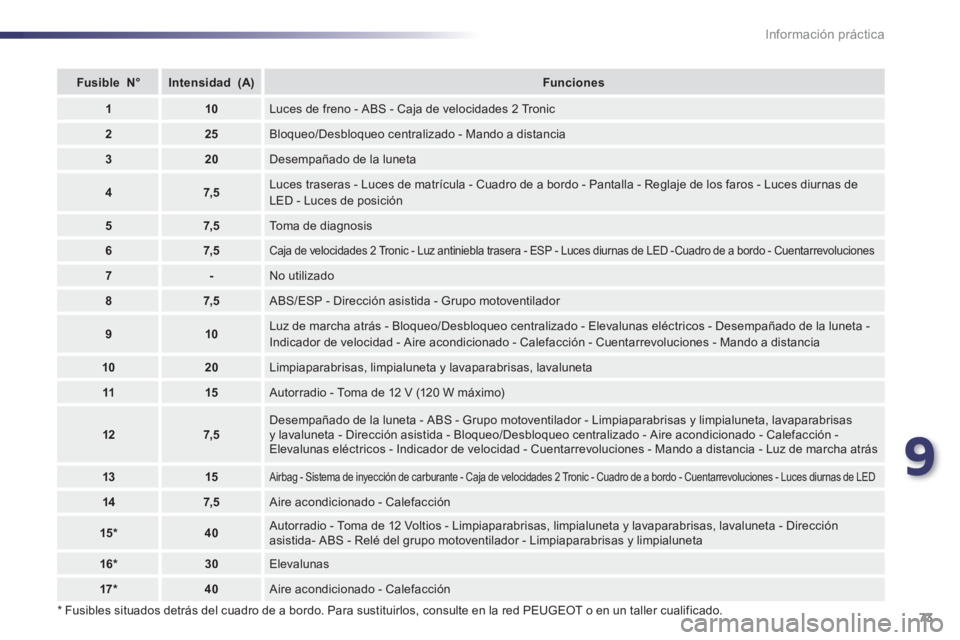

Fusibles situados detrás del cuadro de a bordo. Para sustituirlos, consulte en la red PEUGEOT o en un taller cualificado.
FusibleN°Intensidad(A)Funciones
110Luces de freno - ABS - Caja de velocidades 2 Tronic
225Bloqueo/Desbloqueo centralizado - Mando a distancia
320Desempañado de la luneta
47, 5Luces traseras - Luces de matrícula - Cuadro de a bordo - Pantalla - Reglaje de los faros - Luces diurnas de LED - Luces de posición
57,5Toma de diagnosis
67, 5Caja de velocidades 2 Tronic - Luz antiniebla trasera - ESP - Luces diurnas de LED -Cuadro de a bordo - Cuentarrevoluciones
7-No utilizado
87,5
ABS/ESP - Dirección asistida - Grupo motoventilador
910Luz de marcha atrás - Bloqueo/Desbloqueo centralizado - Elevalunas eléctricos - Desempañado de la luneta -Indicador de velocidad - Aire acondicionado - Calefacción - Cuentarrevoluciones - Mando a distancia
1020Limpiaparabrisas, limpialuneta y lavaparabrisas, lavaluneta
1115
Autorradio - Toma de 12 V (120 W máximo)
127, 5Desempañado de la luneta - ABS - Grupo motoventilador - Limpiaparabrisas y limpialuneta, lavaparabrisas y lavaluneta - Dirección asistida - Bloqueo/Desbloqueo centralizado - Aire acondicionado - Calefacción -Elevalunas eléctricos - Indicador de velocidad - Cuentarrevoluciones - Mando a distancia - Luz de marcha atrás
1315 Airbag - Sistema de inyección de carburante - Caja de velocidades 2 Tronic - Cuadro de a bordo - Cuentarrevoluciones - Luces diurnas de LED
147, 5
Aire acondicionado - Calefacción
15 *40
Autorradio - Toma de 12 Voltios - Limpiaparabrisas, limpialuneta y lavaparabrisas, lavaluneta - Direcciónasistida- ABS - Relé del grupo motoventilador - Limpiaparabrisas y limpialuneta
16 * 30Elevalunas
17 *40
Aire acondicionado - Calefacción

i
74Información práctica
)Suelte la tapa, presionando a la derechaen E, para acceder a los fusibles.

La pinza A

y los fusibles de recambio B
están
fijados en la parte delantera del caja.
El circuito eléctrico del vehículo estádiseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,consulte en la red PEUGEOT o en un taller cualificado.

Algunos accesorios eléctricos, o la manera en la que se han montado, pueden afectar en el funcionamiento del vehículo (circuitos audio, de mando y decarga eléctrica).
PEUGEOT declina toda responsabilidad
relacionada con los gastos ocasionados por la reparación de su vehículo o los fallos de funcionamiento que resultasen de la instalaciónde accesorios auxiliares, nosuministrados, no recomendados por PEUGEOT y no instalados según sus recomendaciones, en par ticular, losaparatos cuyo consumo sobrepase los 10 miliamperios.
Caja de fusibles del
compartimento motor

Después de inter venir, vuelva a cerrar la tapa con cuidado.

9

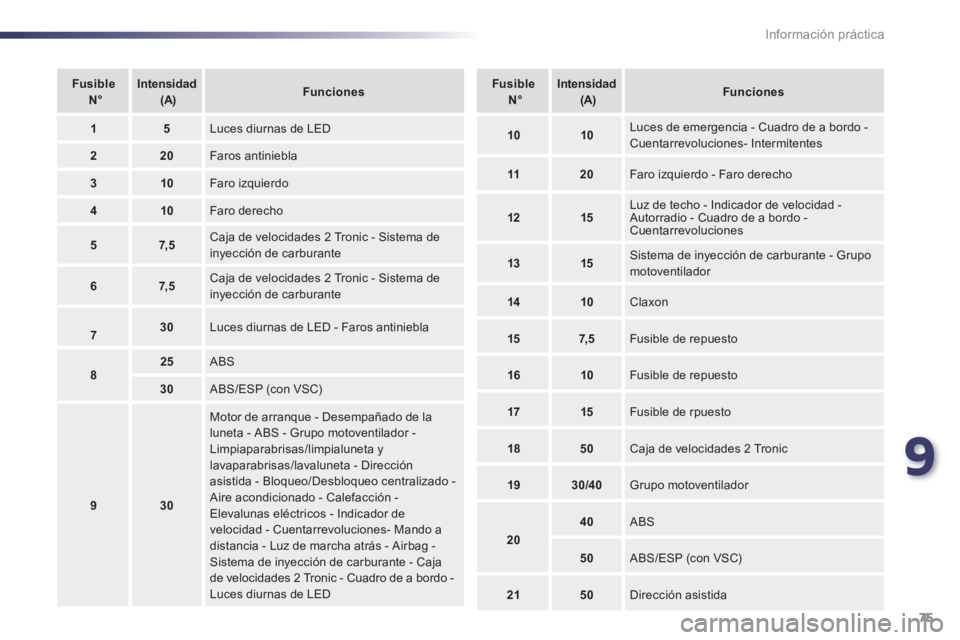

75 Información práctica
FusibleN°Intensidad(A)Funciones
15 Luces diurnas de LED
220 Faros antiniebla
310
Faro izquierdo
410
Faro derecho
57, 5 Caja de velocidades 2 Tronic - Sistema de inyección de carburante
67, 5
Caja de velocidades 2 Tronic - Sistema de inyección de carburante


730
Luces diurnas de LED - Faros antiniebla
825
ABS
30
ABS/ESP (con VSC)
930
Motor de arranque - Desempañado de la luneta - ABS - Grupo motoventilador -Limpiaparabrisas/limpialuneta y lavaparabrisas/lavaluneta - Direcciónasistida - Bloqueo/Desbloqueo centralizado -Aire acondicionado - Calefacción -Elevalunas eléctricos - Indicador develocidad - Cuentarrevoluciones- Mando a
distancia - Luz de marcha atrás - Airbag -Sistema de inyección de carburante - Cajade velocidades 2 Tronic - Cuadro de a bordo -Luces diurnas de LED
FusibleN°Intensidad(A)Funciones
1010
Luces de emergencia - Cuadro de a bordo -Cuentarrevoluciones- Intermitentes
1120
Faro izquierdo - Faro derecho
1215
Luz de techo - Indicador de velocidad -Autorradio - Cuadro de a bordo -Cuentarrevoluciones
1315
Sistema de inyección de carburante - Grupo motoventilador
1410
Claxon
157, 5 Fusible de repuesto
1610
Fusible de repuesto
1715
Fusible de rpuesto
1850 Caja de velocidades 2 Tronic
19


30
/40 Grupo motoventilador
20
40 ABS
50 ABS/ESP (con VSC)
2150
Dirección asistida

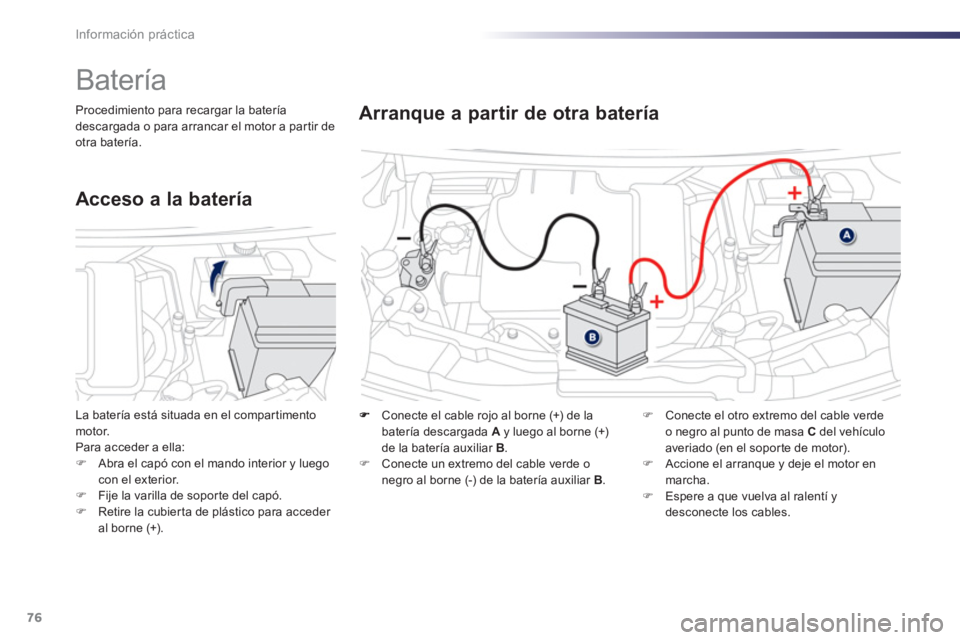

76Información práctica
Conecte el cable rojo al borne (+) de la
batería descar
gada Ay luego al borne (+)de la batería auxiliar B.) Conecte un extremo del cable verde onegro al borne (-) de la batería auxiliar B.
Arranque a partir de otra batería
)Conecte el otro extremo del cable verde
o ne
gro al punto de masa C del vehículo averiado (en el sopor te de motor). )Accione el arranque y deje el motor enmarcha.)Espere a que vuelva al ralentí ydesconecte los cables.





Batería
Procedimiento para recargar la batería
descargada o para arrancar el motor a par tir deotra batería.
La batería está situada en el compartimento
motor.Para acceder a ella:)Abra el capó con el mando interior y luego con el exterior.)Fije la varilla de soporte del capó.)Retire la cubierta de plástico para acceder al borne (+).

Acceso a la batería

9
77 Información práctica

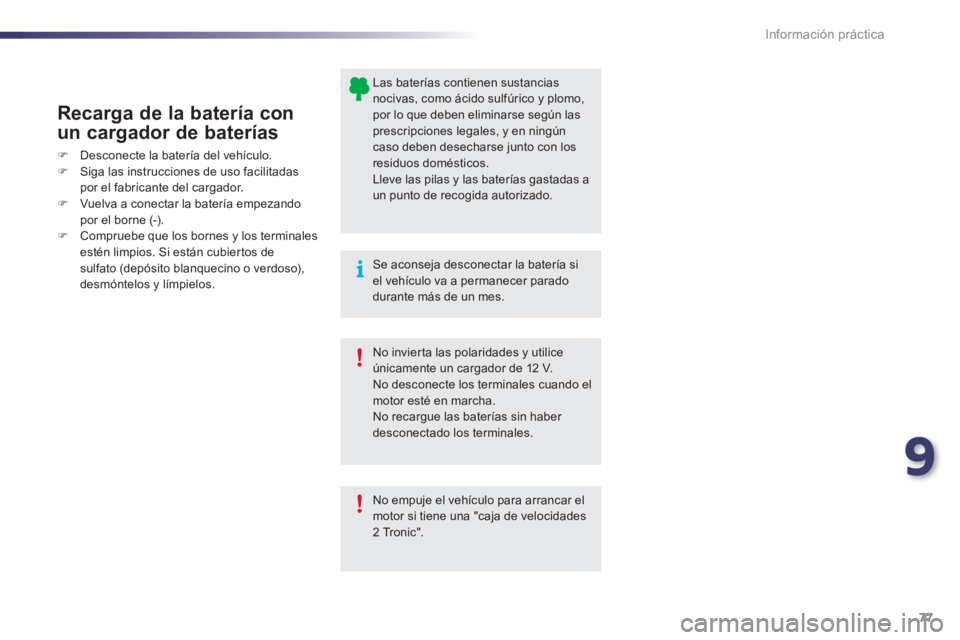

Recarga de la batería con
un cargador de baterías
)Desconecte la batería del vehículo.
)Siga las instrucciones de uso facilitadas por el fabricante del cargador. )Vuelva a conectar la batería empezandopor el borne (-). )Compruebe que los bornes y los terminales estén limpios. Si están cubier tos desulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.
Las baterías contienen sustancias nocivas, como ácido sulfúrico y plomo,por lo que deben eliminarse según las prescripciones legales, y en ningún caso deben desecharse junto con losresiduos domésticos. Lleve las pilas y las baterías gastadas aun punto de recogida autorizado.
No empuje el vehículo para arrancar elmotor si tiene una "caja de velocidades2 Tronic".

Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.


No invier ta las polaridades y utiliceúnicamente un cargador de 12 V.
No desconecte los terminales cuando elmotor esté en marcha.
No recargue las baterías sin haber desconectado los terminales.

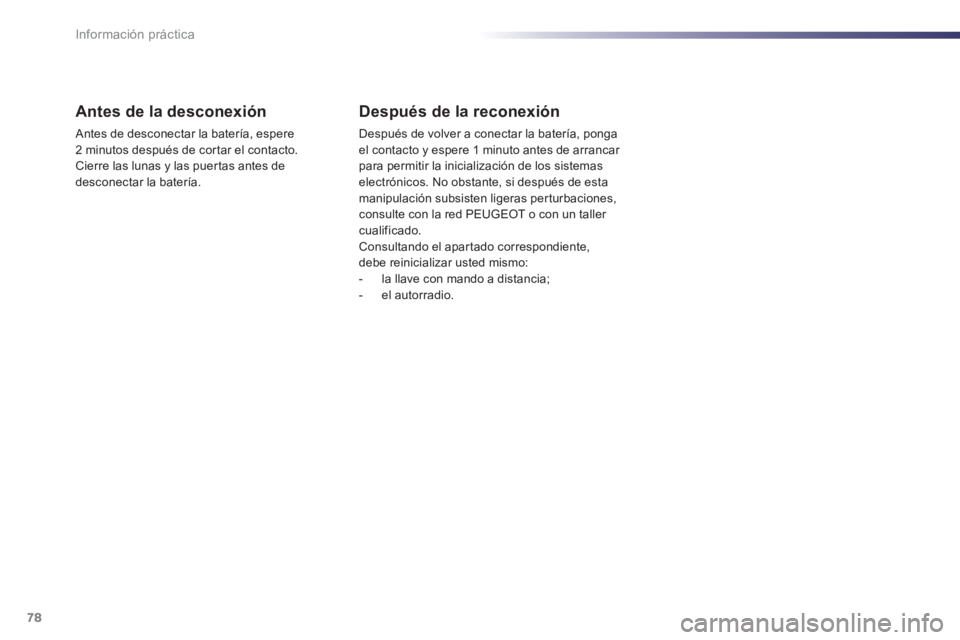

78Información práctica
Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas y las puer tas antes dedesconectar la batería.


Después de la reconexión

Después de volver a conectar la batería, ponga el contacto y espere 1 minuto antes de arrancar
para permitir la inicialización de los sistemas
electrónicos. No obstante, si después de esta
manipulación subsisten ligeras perturbaciones, consulte con la red PEUGEOT o con un taller cualificado.
Consultando el apartado correspondiente,
debe reinicializar usted mismo:


- la llave con mando a distancia;

- el autorradio.
