2012 PEUGEOT 107 Instrukcja obsługi (in Polish)

8
63 Bezpieczeństwo dzieci

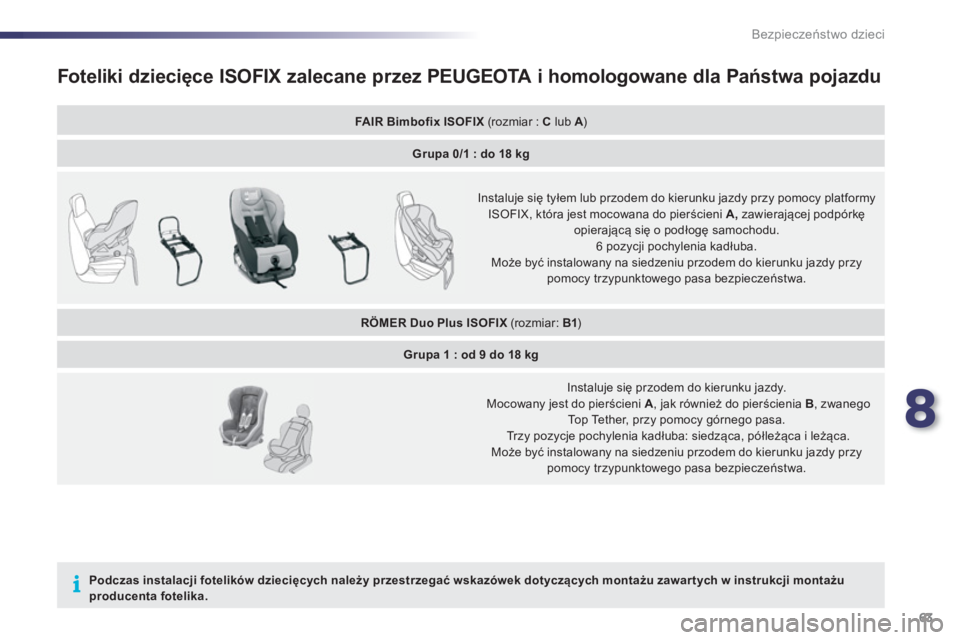

Foteliki dziecięce ISOFIX zalecane przez PEUGEOTA i homologowane dla Państwa pojazdu
FAIR Bimbofix ISOFIX(rozmiar : C
lub A
) A
Grupa 0/1 : do 18 kg
Instaluje się tyłem lub przodem do kierunku jazdy przy pomocy platformy ISOFIX, która jest mocowana do pierścieni A,
zawierającej podpórkę
opierającą się o podłogę samochodu.6 pozycji pochylenia kadłuba.Może być instalowany na siedzeniu przodem do kierunku jazdy przy pomocy trzypunktowego pasa bezpieczeństwa.
RÖMER Duo Plus ISOFIX(rozmiar: B1)
Grupa 1 : od 9 do 18 kg

Instaluje się przodem do kierunku jazdy.Mocowany jest do pierścieni A, jak również do pierścienia B, zwanego Top Tether, przy pomocy górnego pasa. Tr zy pozycje pochylenia kadłuba: siedząca, półleżąca i leżąca. Może być instalowany na siedzeniu przodem do kierunku jazdy przy pomocy trzypunktowego pasa bezpieczeństwa.
Podczas instalacji fotelików dziecięcych należy przestrzegać wskazówek dotyczących montażu zawar tych w instrukcji montażuproducenta fotelika.

64Bezpieczeństwo dzieci

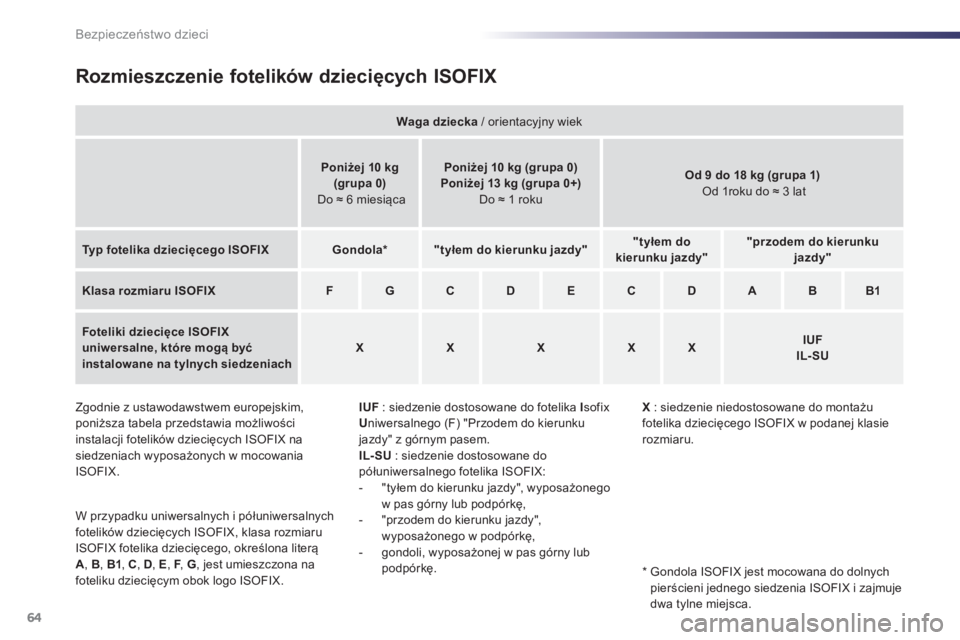

Rozmieszczenie fotelików dziecięcych ISOFIX
IUF
: siedzenie dostosowane do fotelika IsofixU
niwersalnego (F) "Przodem do kierunkujazdy" z górnym pasem.
IL-SU : siedzenie dostosowane do
półuniwersalnego fotelika ISOFIX:


- "tyłem do kierunku jazdy", wyposażonego
w pas górny lub podpórkę,

- "przodem do kierunku jazdy",
wyposażonego w podpórkę,

- gondoli, wyposażonej w pas górny lub
podpórkę.
X: siedzenie niedostosowane do montażu fotelika dziecięcego ISOFIX w podanej klasie
rozmiaru.



Zgodnie z ustawodawstwem europejskim,poniższa tabela przedstawia możliwości
instalacji fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w mocowania
ISOFIX.
W prz
ypadku uniwersalnych i półuniwersalnych
fotelików dziecięcych ISOFIX, klasa rozmiaru
ISOFIX fotelika dziecięcego, określona literąA , B, B1 , C , D , E , F
, FG
, jest umieszczona na
foteliku dziecięcym obok logo ISOFIX.
Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0) Do ≈ 6 miesiąca
Poniżej 10 kg (grupa 0)
Poniżej 13 kg (grupa 0+)Do ≈ 1 roku

Od 9 do 18 kg (grupa 1) Od 1roku do ≈ 3 lat
Typ fotelika dziecięcego ISOFIXGondola *"tyłem do kierunku jazdy""tyłem dokierunku jazdy""przodem do kierunku jazdy"
Klasa rozmiaru ISOFIXFGCDECDABB1
Foteliki dziecięce ISOFIXuniwersalne, kt

9
65 Informacje praktyczne
)W miarę możliwości, zatrzymać pojazd napodłożu płaskim, stabilnym i nieśliskim.)Zaciągnąć hamulec postojowy, wyłączyć
zapłon oraz włączyć pierwszy bieg lub biegwsteczny dla manualnej skrzyni biegów lubpołożenie N
dla skrzyni biegów 2 Tronic. Wewnątrz koła zapasowe
go zamocowane są
następujące narzędzia:
1. Klucz do demontażu kół 2.Podnośnik z korbą3.Demontowany zaczep holowniczy
Dostęp do koła zapasowego ipodnośnika, umieszczonych w bagażniku
)
Zdjąć wykładzinę bagażnika, a następnie
p
lastikową osłonę z rączką.



Ciśnienie w ogumieniu

Informacja dotycząca ciśnienia w ogumieniu
widnieje na etykiecie umieszczonej na
wewnętrznej stronie słupka lewych drzwi, patrz
"Ident
yfikacja".

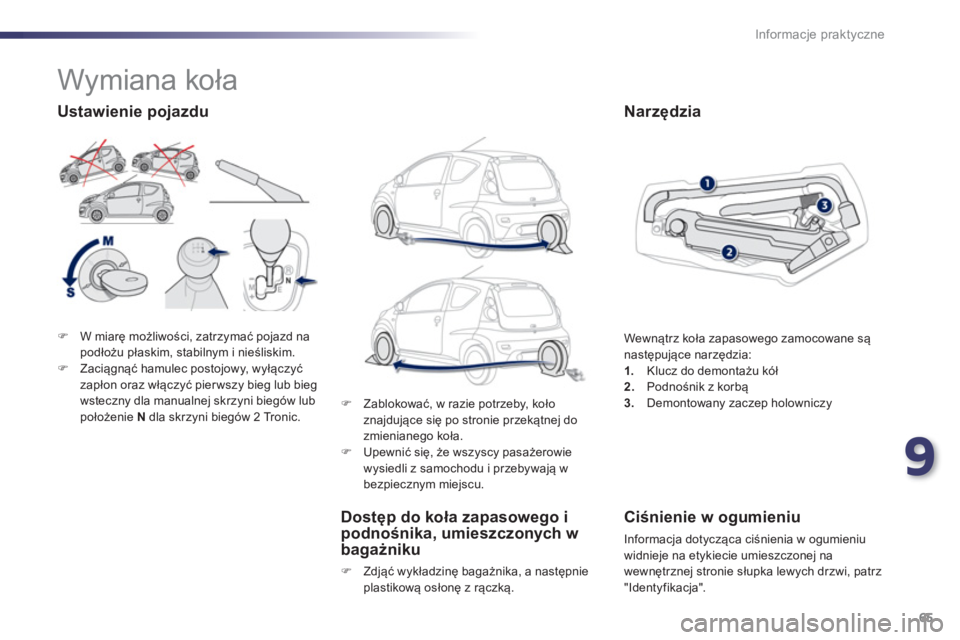

Wymiana koła
)
Zablokować, w razie potrzeby, kołoznajdujące się po stronie przekątnej dozmienianego koła. )
Upewnić się, że wszyscy pasażerowie
wysiedli z samochodu i przebywają w bezpiecznym miejscu.



Ustawienie pojazdu
Narzędzia

66Informacje praktyczne

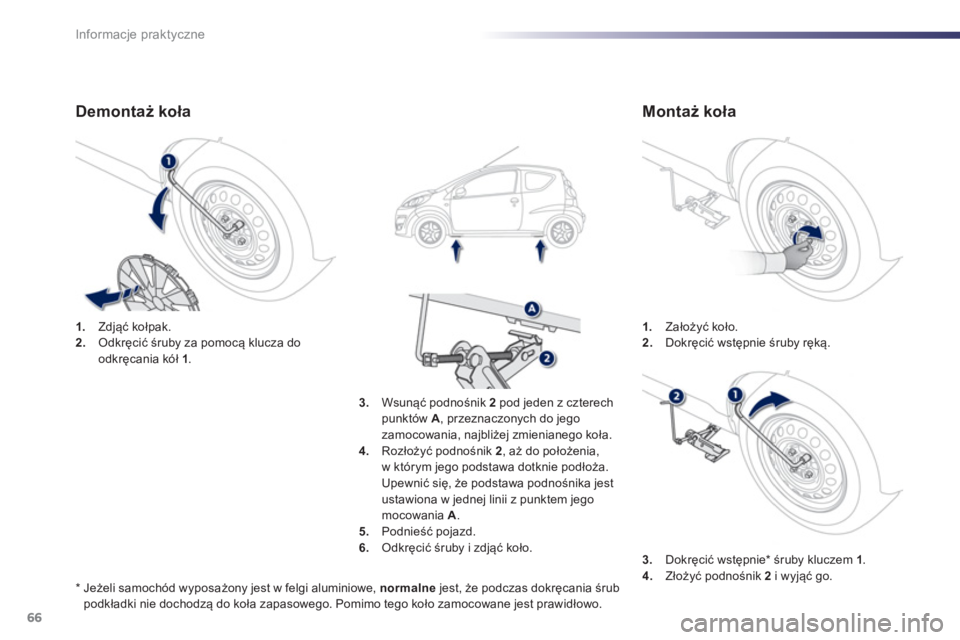

1. Założyü koło. 2.Dokręcić wstępnie śruby ręką.1.
Zdjąć kołpak.2.
Odkręcić śruby za pomocą klucza do
odkręcania k

9
67 Informacje praktyczne

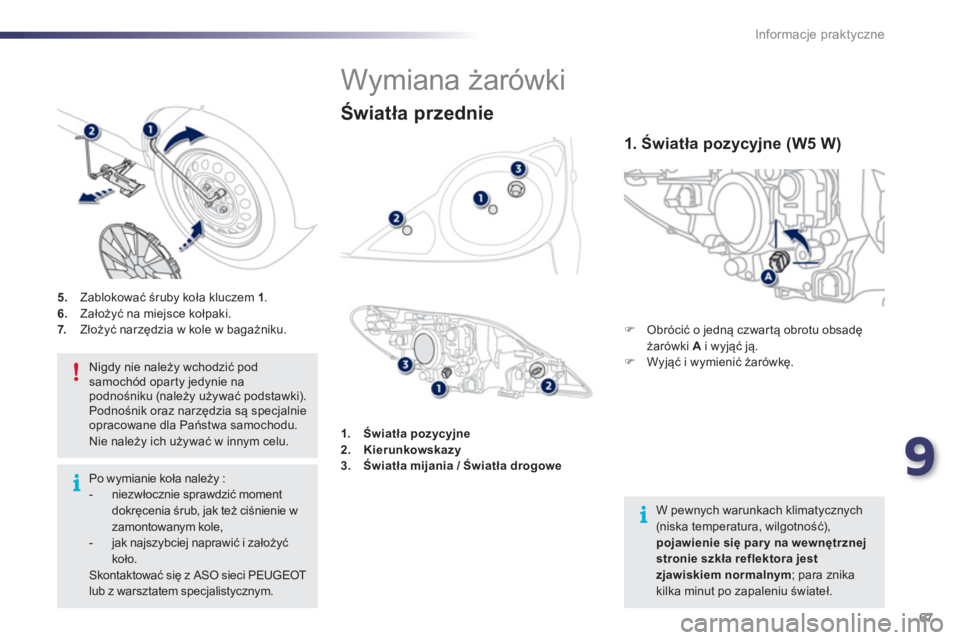

Wymiana żarówki
)
Obrócić o jedną czwartą obrotu obsadę
żarówki A i wyjąć ją. )
Wyjąć i wymienić żarówkę.

5
. Zablokować śruby koła kluczem 1.6.Założyü na miejsce kołpaki.7.
Złożyü narzędzia w kole w bagażniku.
1
.Światła pozycyjne2.Kierunkowskazy3.Światła mijania / Światła drogowe
Nigdy nie należy wchodzić pod samochód oparty jedynie napodnośniku (należy używać podstawki). Podnośnik oraz narzędzia są specjalnie opracowane dla Państwa samochodu.
Nie należy ich używać w innym celu.
W pewnych warunkach klimatycznych(niska temperatura, wilgotność),
pojawienie się pary na wewnętrznej stronie szkła reflektora jest zjawiskiem normalnym; para znika kilka minut po zapaleniu świateł.
Światła przednie
1. Światła pozycyjne (W5 W)
Po wymianie koła należy :- niezwłocznie sprawdzić moment dokręcenia śrub, jak też ciśnienie wzamontowanym kole,
- jak najszybciej naprawić i założyü koło. Skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

68Informacje praktyczne

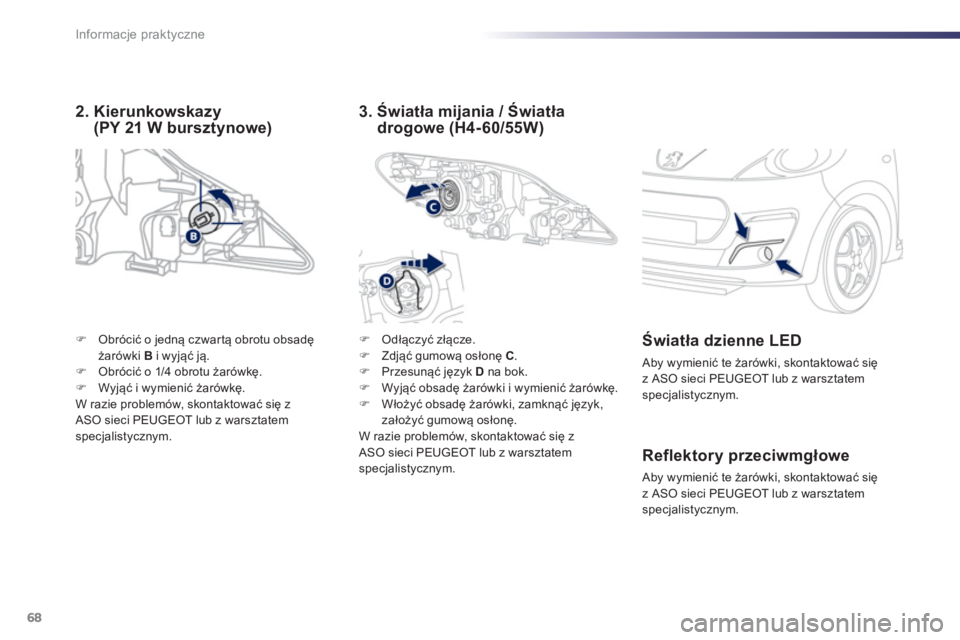

) Odłączyć złącze.)
Zdjąć gumową osłonę C.)
Przesunąć język Dna bok.)
Wyjąć obsadę żarówki i wymienić żarówkę. )
Włożyć obsadę żarówki, zamknąć język,
założyć gumową osłonę.
W razie problemów, skontaktować się z
A
SO sieci PEUGEOT lub z warsztatem
specjalistycznym.




Światła dzienne LED
Aby wymienić te żarówki, skontaktować się
z ASO sieci PEUGEOT lub z warsztatemspecjalistycznym.
Reflektory przeciwmgłowe
Aby wymienić te żarówki, skontaktować sięz ASO sieci PEUGEOT lub z warsztatemspecjalistycznym.
)Obrócić o jedną czwartą obrotu obsadężarówki B
i wyjąć ją. )Obrócić o 1/4 obrotu żarówkę. )Wyjąć i wymienić żarówkę.
W razie problem

9
69 Informacje praktyczne
Światła tylne
1.Światła stop / pozycyjne (P 21/5 W)2. Kierunkowskazy (P 21W)3.Światło cofania (P 21W), prawa stronaŚwiatło przeciwmgłowe (P 21W), lewa
strona
Powyższe 3 żarówki wymienia się poprzez wyjęcie światła: )
otworzyć bagażnik, )
odkręcić dwie nakrętki Amocowaniaświatła, )
wyjąć światło pociągając na zewnątrz,)
odłączyć wiązkę,
Podczas ponowne
go montażu, postępując
w odwrotnej kolejności, zwrócić uwagę na
prawidłowe założenie obudowy żarówki,
występ

70Informacje praktyczne

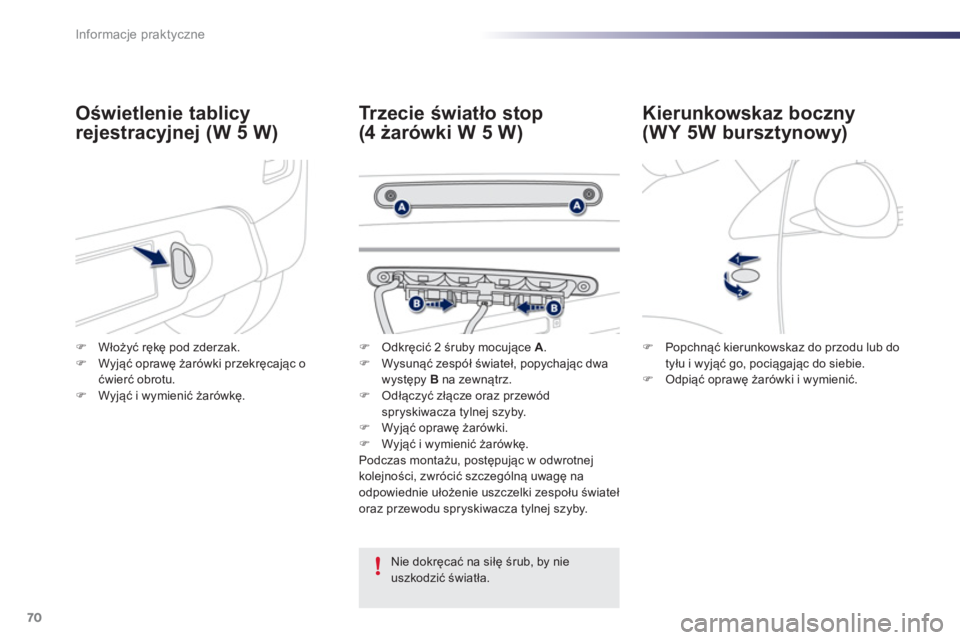

Kierunkowskaz boczny
(WY 5W bursztynowy)
Trzecie światło stop
(4 żarówki W 5 W) Oświetlenie tablic
y
rejestracyjnej (W 5 W)


Nie dokręcać na siłę śrub, by nie uszkodzić światła.

)Włożyć rękę pod zderzak.)Wyjąć oprawę żarówki przekręcając o ćwierć obrotu.)Wyjąć i wymienić żarówkę.


)
Odkręcić 2 śruby mocujące A
. )
Wysunąć zespół świateł, popychając dwa
występy B
na zewnątrz. )
Odłączyć złącze oraz przewódspryskiwacza tylnej szyby.)
Wyjąć oprawę żarówki. )
Wyjąć i wymienić żarówkę.
Podczas montażu, postępując w odwrotnej kolejności, zwrócić szczególną uwagę na
odpowiednie ułożenie uszczelki zespołu świateł
oraz przewodu spryskiwacza tylnej szyby.
)Popchnąć kierunkowskaz do przodu lub do
tyłu i wyjąć go, pociągając do siebie.)Odpiąć oprawę żarówki i wymienić.
