2012 PEUGEOT 107 Instrukcja obsługi (in Polish)

9
71 Informacje praktyczne

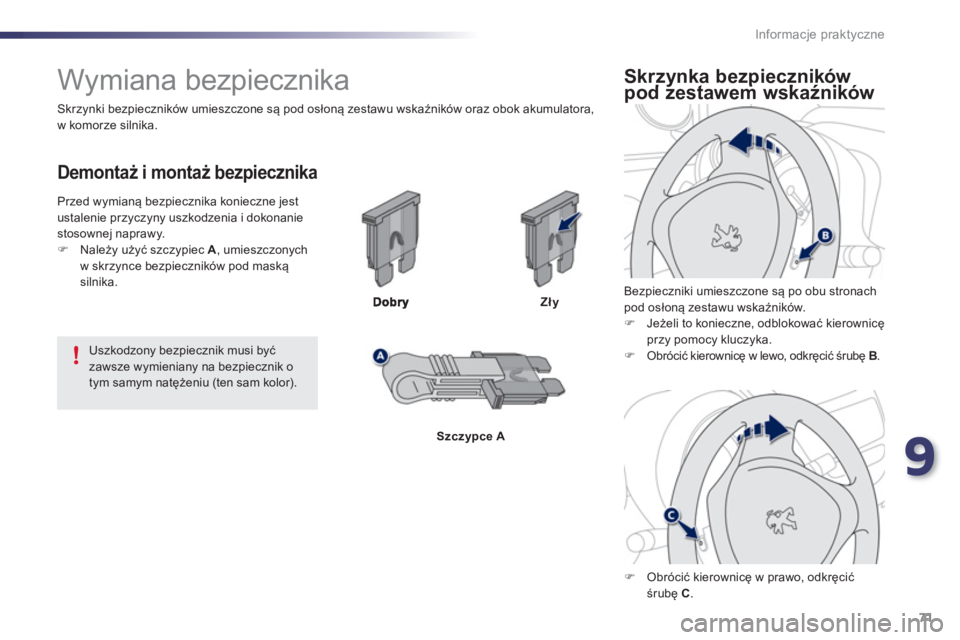

Wymiana bezpiecznika

Demontaż i montaż bezpiecznika
Zły
Szczypce A
Bezpieczniki umieszczone są po obu stronach
pod osłoną zestawu wskaźników.
)
Jeżeli to konieczne, odblokować kierownicę przy pomocy kluczyka. )
Obrócić kierownicę w lewo, odkręcić śrubę B.
)
Obrócić kierownicę w prawo, odkręcić śrubę C.
Uszkodzony bezpiecznik musi być zawsze wymieniany na bezpiecznik o tym samym natężeniu (ten sam kolor).


Skrzynka bezpiecznikówpod zestawem wskaźników ypyp

Skrzynki bezpieczników umieszczone są pod osłoną zestawu wskaźników oraz obok akumulatora,
w komorze silnika.

Przed w
ymianą bezpiecznika konieczne jest
ustalenie przyczyny uszkodzenia i dokonaniestosownej naprawy.)Należy użyü szczypiec A
, umieszczonychw skrzynce bezpieczników pod maską silnika.

72Informacje praktyczne

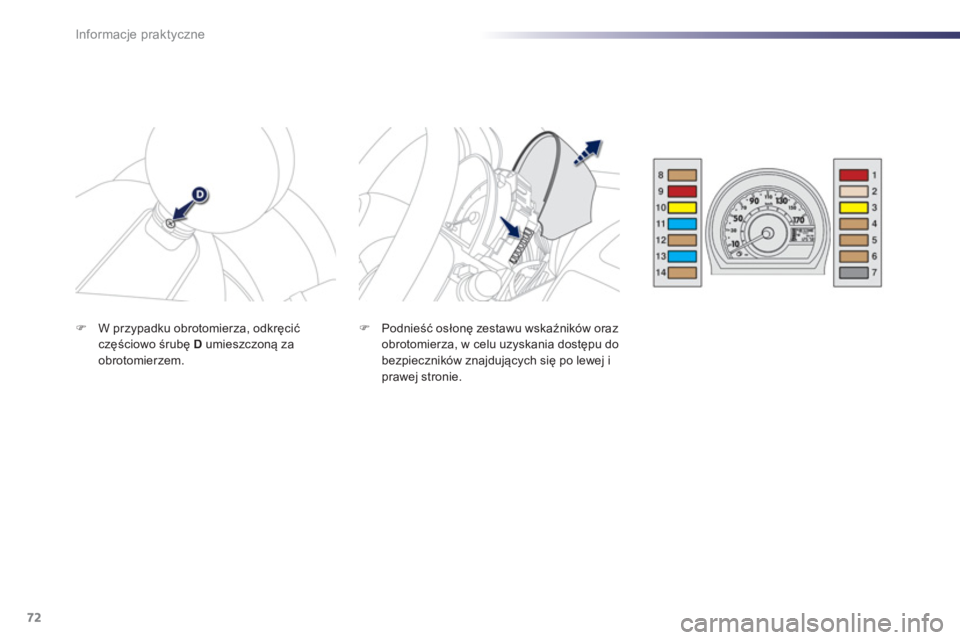

) Podnieść osłonę zestawu wskaźników oraz obrotomierza, w celu uzyskania dostępu do
bezpiecznik

9
73 Informacje praktyczne
*
Bezpieczniki znajdujące się za zestawem wskaźników. W celu ich wymiany, skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym.

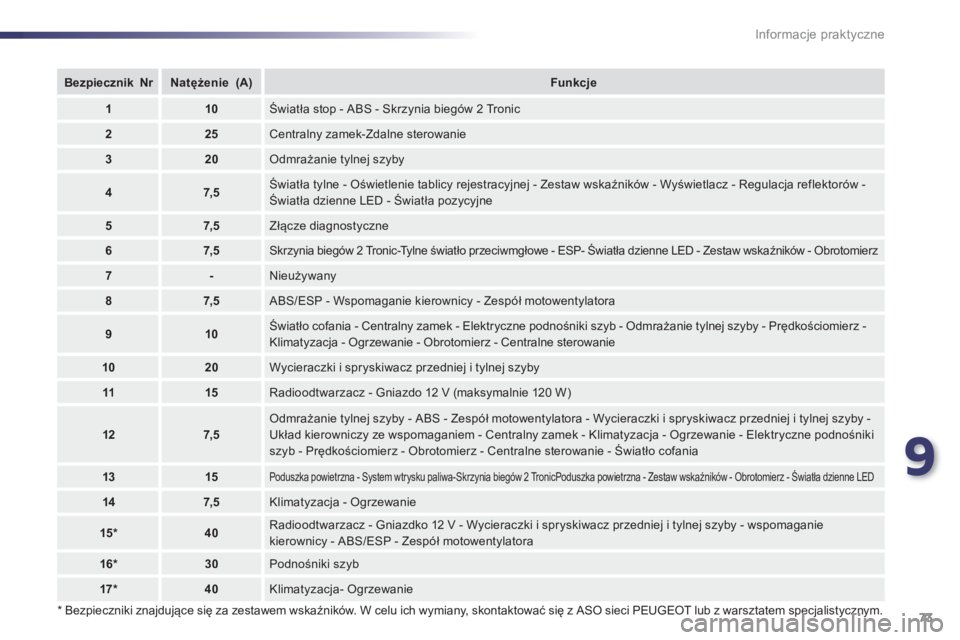

BezpiecznikNrNatężenie(A)Funkcje
110Światła stop - ABS - Skrzynia biegów 2 Tronic
225Centralny zamek-Zdalne sterowanie
320Odmrażanie tylnej szyby
47, 5Światła tylne - Oświetlenie tablicy rejestracyjnej - Zestaw wskaźników - Wyświetlacz - Regulacja reflektorów -Światła dzienne LED - Światła pozycyjne
57,5Złącze diagnostyczne
67, 5Skrzynia biegów 2 Tronic-Tylne światło przeciwmgłowe - ESP- Światła dzienne LED - Zestaw wskaźników - Obrotomierz
7-Nieużywany
87,5
ABS/ESP - Wspomaganie kierownicy - Zespół motowentylatora
910Światło cofania - Centralny zamek - Elektryczne podnośniki szyb - Odmrażanie tylnej szyby - Prędkościomierz -Klimatyzacja - Ogrzewanie - Obrotomierz - Centralne sterowanie
1020Wycieraczki i spryskiwacz przedniej i tylnej szyby
1115Radioodtwarzacz - Gniazdo 12 V (maksymalnie 120 W)
127, 5
Odmrażanie tylnej szyby - ABS - Zespół motowentylatora - Wycieraczki i spryskiwacz przedniej i tylnej szyby -
Układ kierowniczy ze wspomaganiem - Centralny zamek - Klimatyzacja - Ogrzewanie - Elektryczne podnośnikiszyb - Prędkościomierz - Obrotomierz - Centralne sterowanie - Światło cofania
1315Poduszka powietrzna - System wtrysku paliwa-Skrzynia biegów 2 TronicPoduszka powietrzna - Zestaw wskaźników - Obrotomierz - Światła dzienne LED
147, 5Klimatyzacja - Ogrzewanie
15 *40Radioodtwarzacz - Gniazdko 12 V - Wycieraczki i spryskiwacz przedniej i tylnej szyby - wspomaganie kierownicy - ABS/ESP - Zespół motowentylatora
16 * 30Podnośniki szyb
17 *40Klimatyzacja- Ogrzewanie

i
74Informacje praktyczne

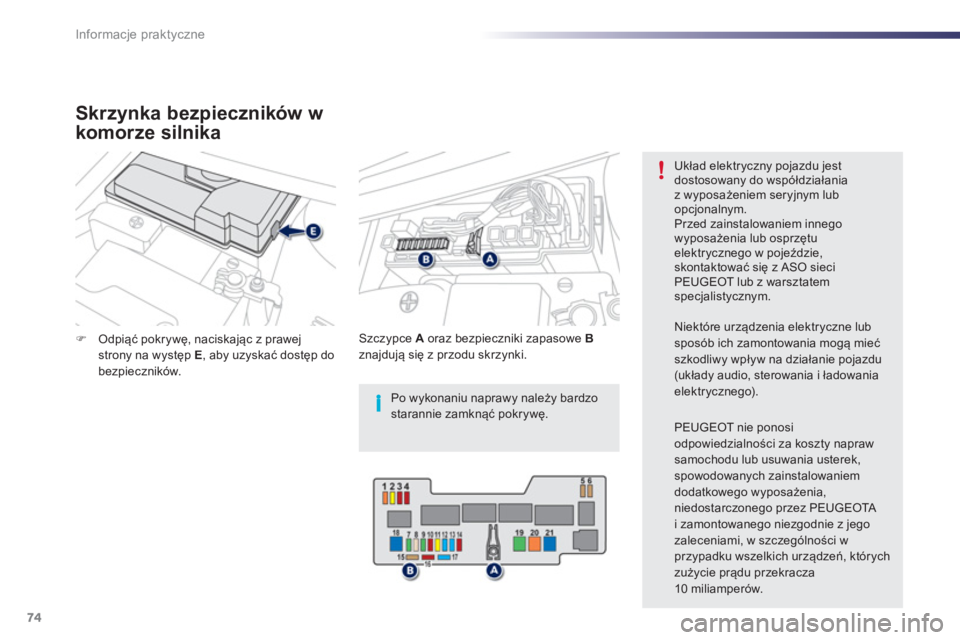

)Odpiąć pokrywę, naciskając z prawejstrony na występ E
, aby uzyskać dostęp do
bezpieczników.
Szcz
ypce A
oraz bezpieczniki zapasowe Bznajdują się z przodu skrzynki.
Układ elektryczny pojazdu jest dostosowany do wsp

9
75 Informacje praktyczne

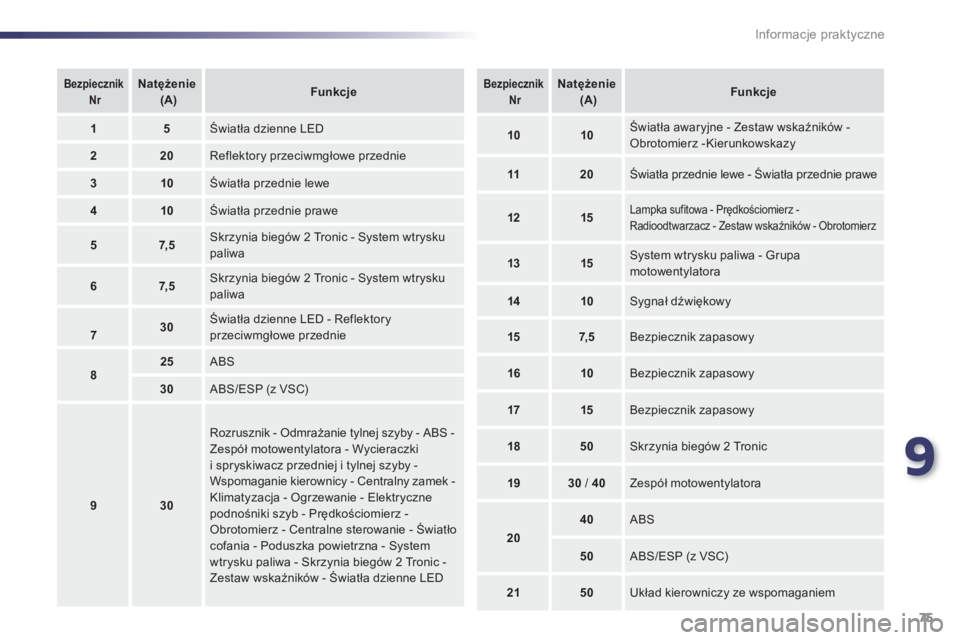

BezpiecznikNrNatężenie(A)Funkcje
15 Światła dzienne LED
220
Reflektory przeciwmgłowe przednie
310
Światła przednie lewe
410
Światła przednie prawe
57, 5 Skrzynia biegów 2 Tronic - System wtryskupaliwa
67, 5
Skrzynia biegów 2 Tronic - System wtryskupaliwa


730
Światła dzienne LED - Reflektory przeciwmgłowe przednie
825
ABS
30
ABS/ESP (z VSC)
930

Rozrusznik - Odmrażanie tylnej szyby - ABS -Zespół motowentylatora - Wycieraczki i spryskiwacz przedniej i tylnej szyby - Wspomaganie kierownicy - Centralny zamek -Klimatyzacja - Ogrzewanie - Elektryczne podnośniki szyb - Prędkościomierz -Obrotomierz - Centralne sterowanie - Światło
cofania - Poduszka powietrzna - System wtrysku paliwa - Skrzynia biegów 2 Tronic -Zestaw wskaźników - Światła dzienne LED
BezpiecznikNrNatężenie(A)Funkcje
1010
Światła awaryjne - Zestaw wskaźników -Obrotomierz -Kierunkowskazy
1120
Światła przednie lewe - Światła przednie prawe
1215
Lampka sufitowa - Prędkościomierz - Radioodtwarzacz - Zestaw wskaźników - Obrotomierz
1315
System wtrysku paliwa - Grupa motowentylatora
1410 Sygnał dźwiękowy
157, 5
Bezpiecznik zapasowy
1610 Bezpiecznik zapasowy
1715
Bezpiecznik zapasowy
1850
Skrzynia biegów 2 Tronic
1930/ 40
Zespół motowentylatora
20
40 ABS
50 ABS/ESP (z VSC)
2150
Układ kierowniczy ze wspomaganiem

76Informacje praktyczne

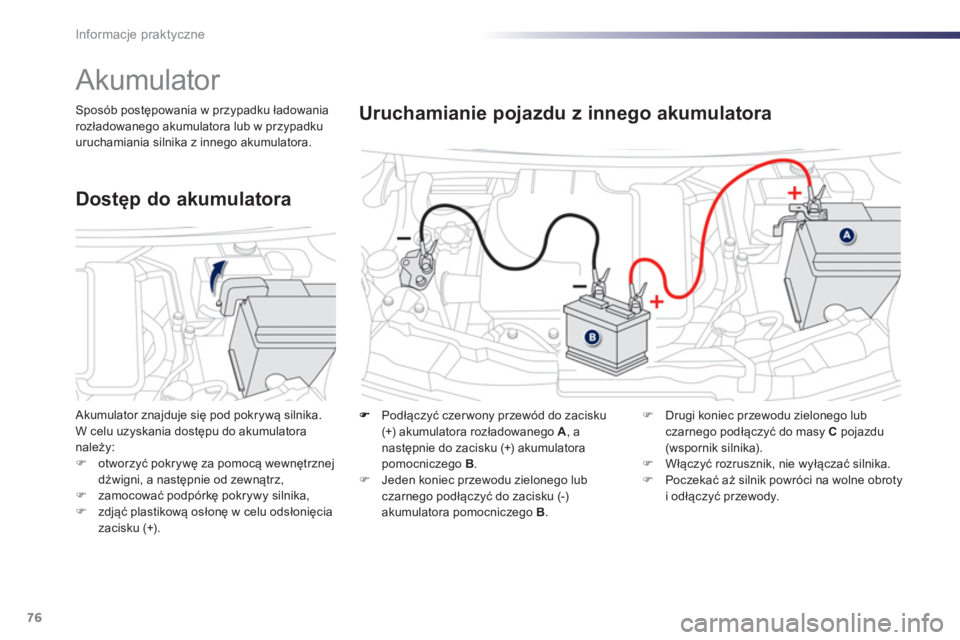

Podłączyć czerwony przewód do zacisku
(+) akumulatora rozładowanego A , a
następnie do zacisku (+) akumulatora
pomocniczego B.) Jeden koniec przewodu zielonego lub czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B.
Uruchamianie pojazdu z innego akumulatora
)Drugi koniec przewodu zielonego lub
czarnego podłączyć do masy C
pojazdu(wspornik silnika). )Włączyć rozrusznik, nie wyłączać silnika.)Poczekać aż silnik powróci na wolne obroty
i odłączyć przewody.





Akumulator
Spos

9
77 Informacje praktyczne

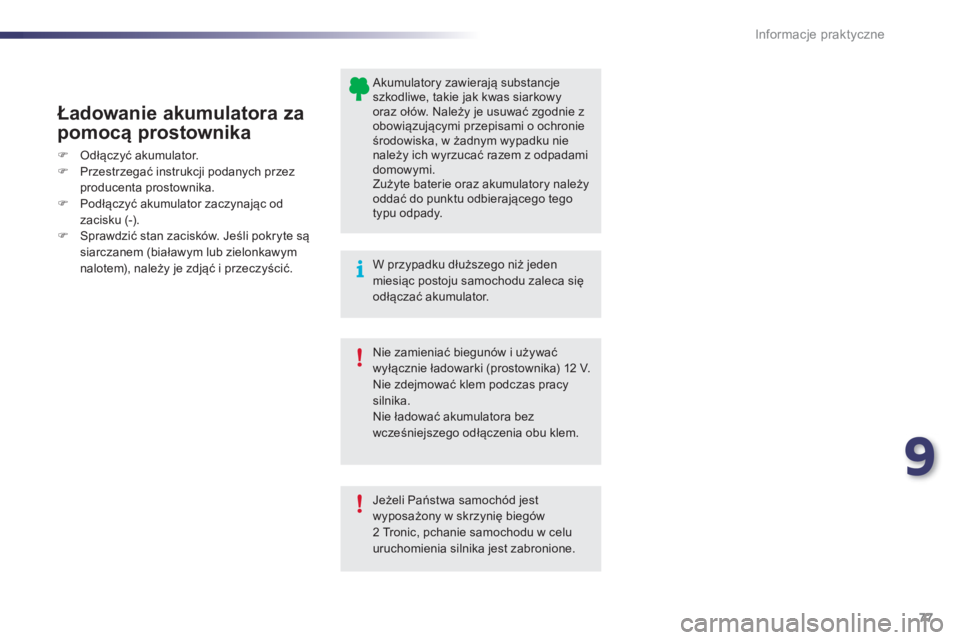

Ładowanie akumulatora za
pomocą prostownika
)Odłączyć akumulator.
)Przestrzegać instrukcji podanych przezproducenta prostownika.)Podłączyć akumulator zaczynając od
zacisku (-). )Sprawdzić stan zacisków. Jeśli pokryte są siarczanem (białawym lub zielonkawymnalotem), należy je zdjąć i przeczyścić.












Akumulatory zawierają substancjeszkodliwe, takie jak kwas siarkowyoraz ołów. Należy je usuwać zgodnie zobowiązującymi przepisami o ochronieśrodowiska, w żadnym wypadku nienależy ich wyrzucać razem z odpadamidomowymi.
Zużyte baterie oraz akumulatory należy oddać do punktu odbierającego tego typu odpady.
Jeżeli Państwa samochód jestwyposażony w skrzynię bieg

78Informacje praktyczne

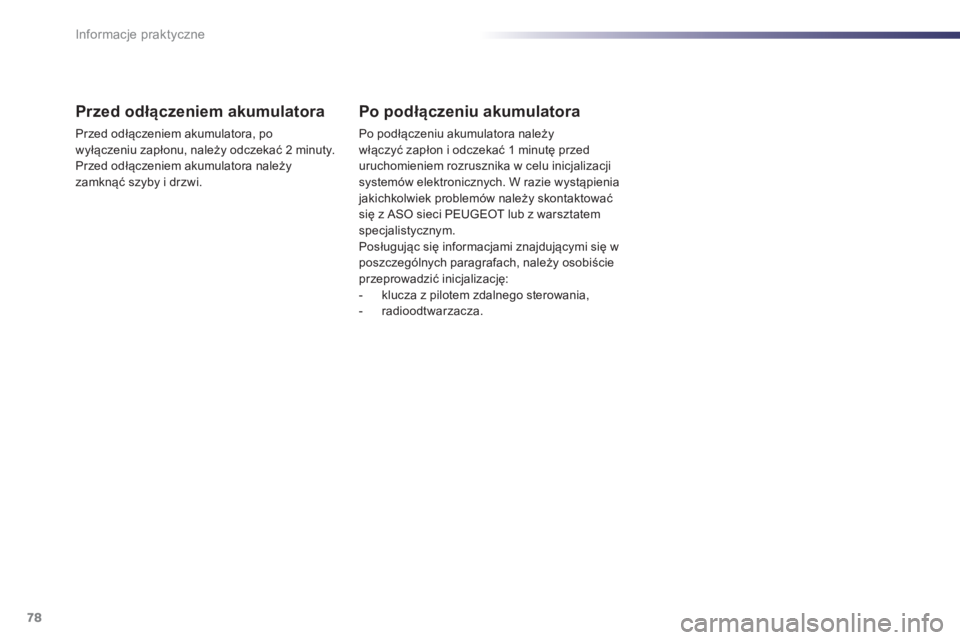

Przed odłączeniem akumulatora
Przed odłączeniem akumulatora, po
wyłączeniu zapłonu, należy odczekać 2 minuty.
Przed odłączeniem akumulatora należyzamknąć szyby i drzwi.


Po podłączeniu akumulatora

Po podłączeniu akumulatora należywłączyć zapłon i odczekać 1 minutę przed
uruchomieniem rozrusznika w celu inicjalizacjisystem
