2012 PEUGEOT 107 Bruksanvisningar (in Swedish)

9
71 Praktisk information




















Byta en säkring

Borttagning och isättning av en säkring
Trasig säkring
Tå ng A


Dessa centraler är placerade på vardera sidanom instrumenttavlan under panelen.)
Använd behov nyckeln för att låsa upp
rattlåset. ) Vrid ratten åt vänster och ta bort skruven B.
)
Vrid ratten åt höger och ta bor t skruven C
.

Byt alltid ut en defekt säkring mot ensäkring med samma styrka (sammafärg).


Säkringscentraler vid instrumenttavlan


Säkringscentralerna sitter under panelen på instrumentbrädan och bredvid batteriet i motorrummet.

Innan en säkrin
g byts ut skall orsaken till felet
lokaliseras och åtgärdas.)Använd specialtången Asom finns isäkringscentralen i motorrummet.

72Praktisk information
) Lyft vid behov på instrumenttavlans och
var vräknarens panel, för att komma åt
säkringarna som finns till vänster och till höger.

)För varvräknaren skall du delvis skruvaloss skruven D
som finns bakom.

9
73 Praktisk information
*
Säkringar som finns bakom instrumenttavlan. Kontakta en PEUGEOT-verkstad eller en annan kvalificerad verkstad för att byta dem.
SäkringAmperetal(A)Funk tioner
110Bromsljus - ABS - Växellådan 2-Tronic
225Centrallås - Fjärrstyrning
320Borttagning av is på bakruta
47, 5Baklyktor - Skyltbelysning - Instrumenttavla - Display - Strålkastarinställning - LED-varselljus - Positionsljus
57,5Diagnosuttag
67, 5Växellådan 2-Tronic - Dimljus bak - ESP - LED-varselljus - Instrumenttavla - Varvräknare
7-
Används inte
87,5
ABS/ESP - Ser vostyrning - Motorkylfläkt
910Backljus - Centrallås - Elfönsterhissar - Defroster bakruta - Hastighetsmätare - Luftkonditionering - Värme -Var vräknare - Fjärrstyrning
1020Torkare och spolare fram och bak
1115Bilradio - 12 V-uttag (max. 120 W)
127, 5Bakrutedefroster - ABS - Motorkylfläkt - Torkare och spolare fram och bak - Ser vostyrning - Centrallås -
Luftkonditionering - Värme - Elfönsterhissar - Hastighetsmätare - Var vräknare - Fjärrstyrning - Backljus
1315Krockkuddar - Bränsleinsprutning - Växellådan 2-Tronic - Instrumenttavla - Var vräknare - LED-varselljus
147, 5Luftkonditionering - Värme
15 *40Bilradio - 12 V-uttag - Torkare och spolare fram och bak - Servostyrning - ABS/ESP - Motorkylfläkt
16 * 30Fönsterhissar
17 *40Luftkonditionering - Värme

i
74Praktisk information
)Ta loss locket genom att trycka till höger påstiftet E, för att komma åt säkringarna.

Tå n
gen Aoch reservsäkringarna Bär fästa
framtill på säkringscentralen.
Elsystemet i din bil är konstruerat för att fungera störningsfritt med standard-och tillvalsutrustning. Ta kontakt med en PEUGEOT-ver kst a d
eller en annan kvalificerad verkstadinnan du monterar ytterligare elektriska tillbehör.
Vissa elförbrukande tillbehör eller sättetde monterats på kan ha en skadliginverkan på bilens funktion (ljudkretsar, styrkretsar och laddningskretsar).
PEUGEOT avsäger sig allt ansvar för
reparationskostnader eller funktionsfel i bilen som beror på installation av extern utrustning, som inte levererats eller rekommenderats av PEUGEOT och inteinstallerats enligt gällande föreskrifter, i synnerhet om apparaten i fråga har en strömförbrukning som överstiger 10 mA.
Säkringar i motorrummet
Efter byte bör du stänga locket mycketomsorgsfullt.

9
75 Praktisk information
SäkringAmperetal(A)Funktioner
15 LED-vareselljus
220
Dimstrålkastare fram
310
Vänster framljus
410
Höger framljus
57,5
Växellådan 2-Tronic - Bränsleinsprutning
67, 5
Växellådan 2-Tronic - Bränsleinsprutning
730
LED-varselljus - Dimstrålkastare fram


825
ABS
30
ABS/ESP (med VSC)
930
Startmotor - Bakrutedefroster - ABS -Motorkylfläkt - Torkare och spolare fram och bak - Ser vostyrning - Centrallås -Luftkonditionering - Värme - Elfönsterhissar -Hastighetsmätare - Varvräknare -Fjärrstyrning - Backljus - Krockkuddar - Bränsleinsprutning - Växellådan 2-Tronic - Instrumenttavla - LED-varselljus
SäkringAmperetal(A)Funktioner
1010 Varningsblinkers - Instrumenttavla -Varvräknare - Blinkers
1120
Vänster framljus - Höger framljus
1215
Taklampa - Hastighetsmätare - Bilradio - Instrumenttavla - Varvräknare
1315
Bränsleinsprutning - Motorkylfläkt
1410
Signalhorn
157, 5
Reservsäkring
1610 Reservsäkring
1715
Reservsäkring
1850
Växellådan 2-Tronic
1930 / 40
Motorkylfläkt
20
40 ABS
50 ABS/ESP (med VSC)
2150 Servostyrning

76Praktisk information
Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet Aoch sedan till
pluspolen (+) på hjälpbatteriet B.) Anslut den ena änden av den gröna eller svarta kabeln till minuspolen (-) på
hjälpbatteriet B
.
Starta motorn med hjälp av ett annat batteri
)Anslut den andra änden av den gröna eller
den svarta kabeln till
jordpunkten Cpå er
bil (motorfäste).)Starta motorn och låt den vara i gång. )Vänta tills motorn återgår till tomgång och
koppla sedan ur kablarna.




Batteri
Tillvägagångssätt för laddning av ett urladdat
batteri eller för att star ta motorn med hjälp avett annat batteri.
Batteriet
är placerat i motorrummet. Gör så här:)öppna motorhuven med det inre handtaget
och sedan det yttre, )sätt fast motorhuvens stötta, )ta bor t plastlocket för att komma åt pluspolen (+),

Komma åt batteriet

9
77 Praktisk information

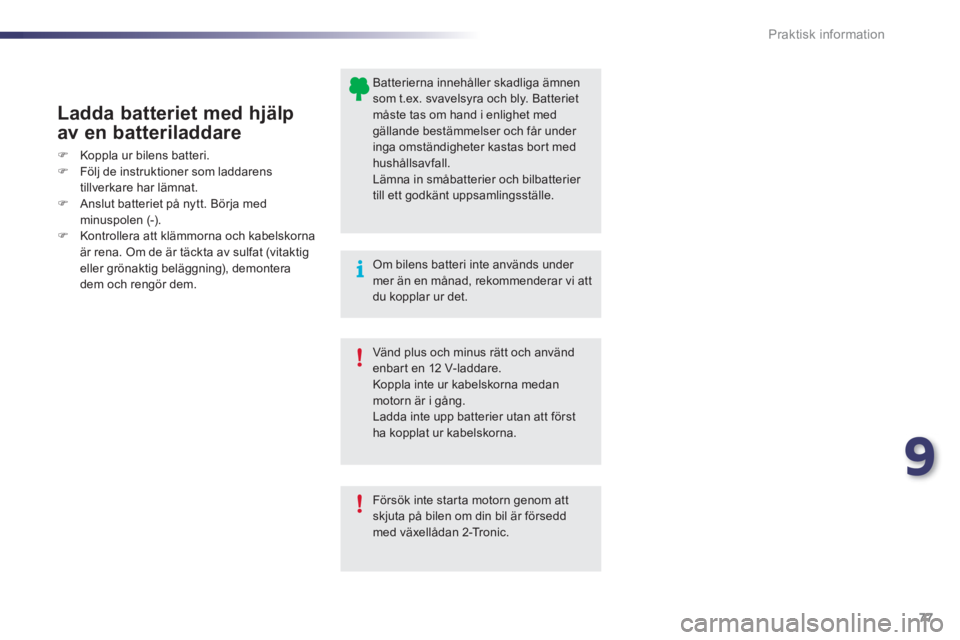

Ladda batteriet med hjälp
av en batteriladdare
)Koppla ur bilens batteri.
)Följ de instruktioner som laddarens
tillverkare har lämnat. )Anslut batteriet på nytt. Börja medminuspolen (-).)Kontrollera att klämmorna och kabelskorna är rena. Om de är täckta av sulfat (vitaktigeller grönaktig beläggning), demontera
dem och rengör dem.
Batterierna innehåller skadliga ämnensom t.ex. svavelsyra och bly. Batterietmåste tas om hand i enlighet med gällande bestämmelser och får under inga omständigheter kastas bort medhushållsavfall. Lämna in småbatterier och bilbatterier till ett godkänt uppsamlingsställe.
Försök inte starta motorn genom att skjuta på bilen om din bil är förseddmed växellådan 2-Tronic.

Om bilens batteri inte används under mer än en månad, rekommenderar vi att du kopplar ur det.


Vänd plus och minus rätt och användenbart en 12 V-laddare.
Koppla inte ur kabelskorna medanmotorn är i gång.
Ladda inte upp batterier utan att först ha kopplat ur kabelskorna.

78Praktisk information
Före urkoppling
Innan du kopplar ur batteriet måste du vänta
2 minuter efter att tändningen slagits ifrån.
Stäng rutorna och dörrarna innan du kopplar ur batteriet.


Efter återanslutning

Efter att batteriet anslutits på nytt skall du slå
på tändningen och vänta 1 minut innan du
star tar motorn,
för att möjliggöra initialisering
av de elektroniska systemen. Om små
störningar förekommer efter detta ingrepp är
det skäl att kontakta en PEUGEOT-ver kst a d eller en annan kvalificerad verkstad.
Med hjälp av anvisningarna i motsvarande
avsnitt kan du själv initialisera:


- fjärrkontrollen,

- bilradion.
