2012 Lancia Thema pojistka

navržen jako bezúdržbový. Vyskytne-li
se některá z následujících situací,
neprodleně se obraťte na autorizovaného
dealera, který zajistí kontrolu systémuairbagů.
• Kontrolka airbagů se nerozsvítí nadobu přibližně čtyř až osmi sekund,
když je spínač zapalování poprvé
nastaven do polohy ON/RUN
(ZAPNUTO/CHOD).
• Kontrolka airbagů zůstane svítit po uplynutí přibližně čtyř až
osmisekundového intervalu.
• Kontrolka airbagů se během jízdy rozsvěcí přerušovaně nebo svítínepřetržitě.
POZNÁMKA
Pokud rychloměr, otáčkoměr nebo
nějaký jiný ukazatel vztahující se
k motoru nefunguje, ovladač
zádržného systému cestujících (ORC)
může být také deaktivován. Airbagy
nemusí být připraveny k nafouknutí
a vaší ochraně. Neprodleně
zkontrolujte, zda v bloku pojistek
nejsou nějaké pojistky přepáleny. V iz
štítek na vnitřní straně krytu bloku
pojistek, kde jsou označeny příslušné pojistky vztahující se k systému
airbagů. Obraťte se na autorizovaného
dealera, který zkontroluje, zda je
pojistka v pořádku.
ZAŘÍZENÍ PRO ZÁZNAM
ÚDAJŮ UDÁLOSTÍ (EDR)
Toto vozidlo je vybaveno zařízením pro
záznam údajů událostí (EDR). Hlavním
účelem zařízení EDR je zaznamenávat
údaje při určitých situacích, kdy došlo
k nárazu, nebo situacích, kdy téměř
došlo k nárazu, jako například aktivace
airbagu nebo náraz na překážku na
vozovce. Tyto údaje pomohou zjistit, jak
se chovaly systémy vozidla. Zařízení
EDR je určeno k záznamu údajů
týkajících se dynamiky vozidla a chování
bezpečnostních systémů během
krátkého časového intervalu, který
obvykle činí 30 sekund nebo méně.
Zařízení EDR použité v tomto vozidle
je určeno k záznamu následujících
údajů:
• Činnost různých systémů vozidla;
• Zda byly zapnuty/nasazeny
bezpečnostní pásy řidiče
a spolujezdce; • Nakolik (pokud vůbec) řidič sešlápl
plynový pedál a/nebo brzdový pedál;
• Jakou rychlostí vozidlo jelo.
Tyto údaje pomohou pochopit
okolnosti, při kterých dochází ke
srážkám a zraněním. POZNÁMKA
Údaje EDR se vozidlem
zaznamenávají pouze tehdy, dojde-li
k vážnějším srážkám; zařízení EDR
nezaznamenává žádné údaje při
normálních podmínkách jízdy, také se
nezaznamenávají žádné osobní údaje
(např. jméno, pohlaví, věk a místo
nehody). Avšak další strany, například
bezpečnostní složky, mohou údajům
EDR přiřadit osobní identifikační
údaje obvykle pořizované při šetření
nehody.
Pro čtení údajů zaznamenaných
zařízením EDR se vyžaduje speciální
přístroj a je nutný přístup k vozidlu nebo
zařízení EDR. Údaje si kromě výrobce
vozidla mohou přečíst další strany, jako
například bezpečnostní složky, které
jsou vybaveny speciálním přístrojem
a které mají přístup k vozidlu nebo
zařízení EDR.
44

UPOZORNĚNÍ!
Aby nedošlo k vážnému zranění nebo
usmrcení:
• Do jakékoli 12voltové zásuvky lzezapojovat pouze zařízení určená pro
zásuvky tohoto typu.
• Nedotýkejte se zásuvky vlhkýma
rukama.
• Když se zásuvka nepoužívá a když
řídíte vozidlo, zavřete zásuvku
víčkem.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• B udete-li s touto zásuvkou zacházet
nes právně, může dojít k úrazu
elektrickým proudem a závadě.VAROVÁNÍ!
• Do zásuvky napájené z akumulátoru vozidla lze zapojit různá
příslušenství, i když se nepoužívají
(tj. mobilní telefony atd.). Pokud je
zapojené po dlouhou dobu,
akumulátor vozidla se nakonec
vybije natolik, že se sníží životnost
akumulátoru nebo není možné
nastartovat motor.
• Příslušenství odebírající více proudu
z elektrické zásuvky (tj. ledničky,
vysavače, světla atd.) způsobí, že se
akumulátor vybije ještě rychleji.
Používejte je jen občas a s vyšší
obezřetností.
• Po použití příslušenství s vysokým
příkonem nebo nebylo-li vozidlo
dlouho startováno (se zapojeným
příslušenstvím nebo bez něj), vozidlo
musí ujet dostatečnou vzdálenost,
aby alternátor mohl nabít
akumulátor vozidla.
(Pokračování)
VAROVÁNÍ!(Pokračování)
• Elektrické zásuvky jsou určeny
pouze pro zástrčky příslušenství.
Nezapojujte do zásuvek vozidla
žádné prodlužovačky s několika
zásuvkami. Nesprávné používání
elektrické zásuvky může způsobitškodu.
Umístění pojistek elektrických zásuvek1 – Pojistka č. 12, 20 A, žlutá,
zapalovač cigaret v přístrojové desce
a elektrická zásuvka v zadní části
středové konzoly
2 – Pojistka č. 38, 20 A, žlutá,
elektrická zásuvka uvnitř loketníopěrky
126

Čištění držáků nápojů ve střední
konzole
Vyčistěte je pomocí vlhkého hadříku
nebo utěrky a jemného čisticího
prostředku. Držák nápojů přitom nechte
ve střední konzole. POZNÁMKA
Držák nápojů není možné vyjmout.POJISTKY
INTEGROVANÝ NAPÁJECÍ
MODUL
Integrovaný napájecí modul je umístěn
v motorovém prostoru. Tento modul
obsahuje pojistky a relé.
VAROVÁNÍ!
• Když instalujete kryt integrovaného
napájecího modulu, je důležité kryt
správně umístit a dokonale zajistit
západkou. V opačném případě může
do integrovaného napájecího
modulu vniknout voda a může dojít
k poruše elektrického systému.
• Při výměně přepálené pojistky je
důležité použít pouze pojistku se
správnou ampérovou hodnotou.
Použití pojistky s jinou než
označenou ampérovou hodnotou
může vést k nebezpečnému přetížení
elektrického systému. Pokud se
přepálí i další pojistka se správnou
ampérovou hodnotou, znamená to,
že je v obvodu problém, který je
nutné opravit.
Integrovaný napájecí modul
271

Zdířka Patronová pojistka Minipojistka Popis
1 – – Pojistka – náhradní
2 40 A zelená – Ventilátor chladiče #1
3 50 A červená – Posilovač řízení #1
4 30 A růžová – Startér
5 40 A zelená – Protiblokovací brzdy
6 – – Pojistka – náhradní
7 – – Pojistka – náhradní
8 – – Pojistka – náhradní
9 – – –
10 – 10 A červená Bezpečnost
11 – 20 A žlutá Houkačky
12 – 10 A červená Spojka klimatizace
13 – – Pojistka – náhradní
14 – 25 A nezbarvená Protiblokovací brzdy
15 – 25 A nezbarvená Převodovka
16 – – Pojistka – náhradní
18 50 A červená – Ventilátor chladiče #2
19 50 A červená – Posilovač řízení #2
20 30 A růžová – Motor stěrače
21 30 A růžová – Ostřikovače světlometů
22 – – Pojistka – náhradní
23 – – Pojistka – náhradní
24 – – Pojistka – náhradní
28 – 25 A nezbarvená Palivové čerpadlo
29 – 15 A modrá Převodovka/řadicí páka
272

Zdířka Patronová pojistka Minipojistka Popis
30 – – Pojistka – náhradní
31 – 25 A nezbarvená Modul motoru
32 – – Pojistka – náhradní
33 – – Pojistka – náhradní
34 – 25 A nezbarvená Pohonná jednotka #1
35 – 25 A nezbarvená Pohonná jednotka #2
36 – 10 A červená Modul protiblokovacího brzdového systému
37 – 10 A červená Řídicí jednotka motoru / relé ventilátoru chladiče
38 – 10 A červená Modul airbagu
39 – 10 A červená Modul posilovače řízení / relé spojky klimatizace
48 – – Pojistka – náhradní
49 – – Pojistka – náhradní
50 – – Pojistka – náhradní
51 – 20 A žlutá Podtlakové čerpadlo
52 – – Pojistka – náhradní
53 – – Pojistka – náhradní273

ZADNÍ CENTRUM
ROZVODU ENERGIE
(PDC)
V zavazadlovém prostoru pod
přístupovým panelem rezervní
pneumatiky je umístěno též centrum
rozvodu energie. Tato jednotka
obsahuje pojistky a relé.
VAROVÁNÍ!
• Když instalujete kryt centra rozvoduenergie, je důležité kryt správně
umístit a dokonale zajistit západkou.
V opačném případě může do centra
rozvodu energie vniknout voda
a může dojít k poruše elektrického
systému.
• Při výměně přepálené pojistky je
důležité použít pouze pojistku se
správnou ampérovou hodnotou.
Použití pojistky s jinou než
označenou ampérovou hodnotou
může vést k nebezpečnému přetížení
elektrického systému. Pokud se
přepálí i další pojistka se správnou
ampérovou hodnotou, znamená to,
že je v obvodu problém, který je
nutné opravit.
Otevření přístupového panelu
Zadní centrum rozvodu energie
274

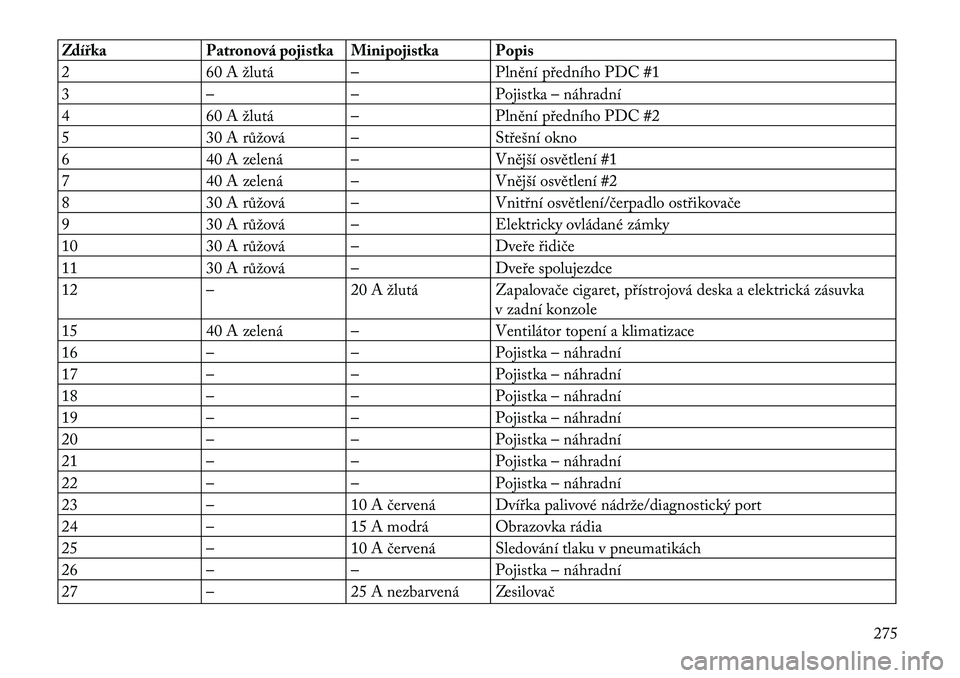

Zdířka Patronová pojistka Minipojistka Popis
2 60 A žlutá – Plnění předního PDC #1
3 – – Pojistka – náhradní
4 60 A žlutá – Plnění předního PDC #2
5 30 A růžová – Střešní okno
6 40 A zelená – Vnější osvětlení #1
7 40 A zelená – Vnější osvětlení #2
8 30 A růžová – Vnitřní osvětlení/čerpadlo ostřikovače
9 30 A růžová – Elektricky ovládané zámky
10 30 A růžová – Dveře řidiče
11 30 A růžová – Dveře spolujezdce
12 – 20 A žlutá Zapalovače cigaret, přístrojová deska a elektrická zásuvkav zadní konzole
15 40 A zelená – Ventilátor topení a klimatizace
16 – – Pojistka – náhradní
17 – – Pojistka – náhradní
18 – – Pojistka – náhradní
19 – – Pojistka – náhradní
20 – – Pojistka – náhradní
21 – – Pojistka – náhradní
22 – – Pojistka – náhradní
23 – 10 A červená Dvířka palivové nádrže/diagnostický port
24 – 15 A modrá Obrazovka rádia
25 – 10 A červená Sledování tlaku v pneumatikách
26 – – Pojistka – náhradní
27 – 25 A nezbarvená Zesilovač
275

Zdířka Patronová pojistka Minipojistka Popis
31 – 25 A nezbarvená Elektricky ovládaná sedadla
32 – 15 A modrá Modul topení a klimatizace/sdružený přístroj
33 – 15 A modrá Spínač zapalování/bezdrátový modul
34 – 10 A červená Modul sloupku řízení/hodiny
35 – 10 A červená Snímač akumulátoru
36 – – Pojistka – náhradní
37 – 15 A modrá Rádio
38 – 20 A žlutá Elektrická zásuvka v loketní opěrce
40 – – Pojistka – náhradní
41 – – Pojistka – náhradní
42 30 A růžová – Odmrazování zadního skla
43 – 25 A nezbarvená Zadní vyhřívaná sedadla/volant
44 – 10 A červená Parkovací asistent / mrtvý úhel / kamera
45 – 15 A modrá Sdružený přístroj / zpětné zrcátko / kompas
46 – 10 A červená Adaptivní tempomat
47 – 10 A červená Adaptivní přední osvětlení
48 – 20 A žlutá Aktivní odpružení
49 – – Pojistka – náhradní
50 – – Pojistka – náhradní
51 – 20 A žlutá Vyhřívaná přední sedadla
52 – 10 A červená Vyhřívané držáky nápojů / spínače zadních vyhřívanýchsedadel
53 – 10 A červená Modul topení a klimatizace / snímač teploty ve vozidle
54 – – Pojistka – náhradní
55 – – Pojistka – náhradní
