2012 Hyundai Sonata Manual del propietario (in Spanish)

Mantenimiento
50
7

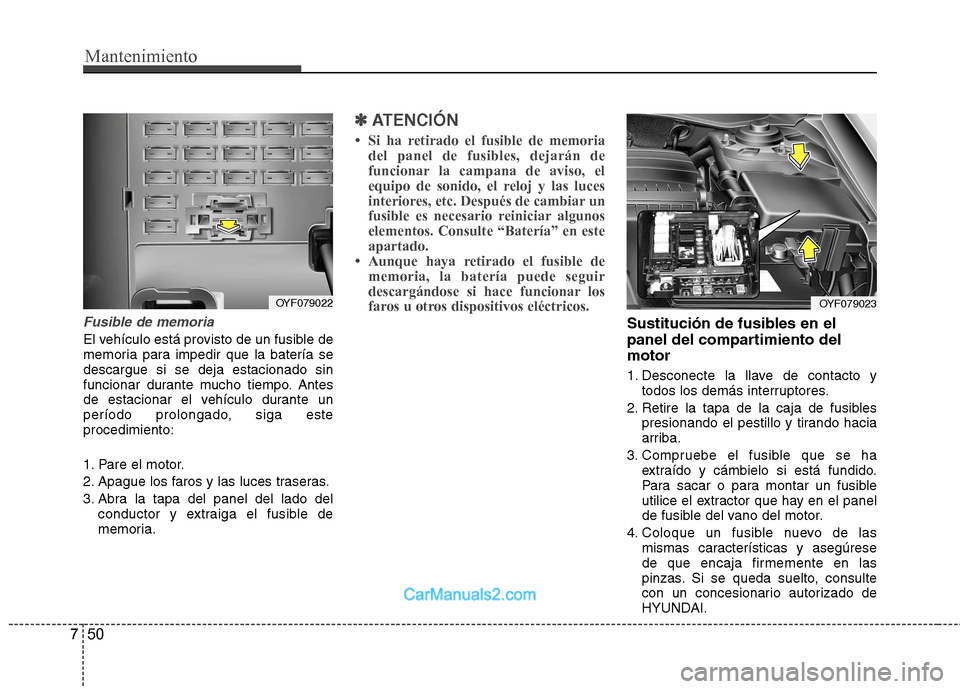

Fusible de memoria
El vehículo está provisto de un fusible de
memoria para impedir que la batería sedescargue si se deja estacionado sin
funcionar durante mucho tiempo. Antes
de estacionar el vehículo durante un
período prolongado, siga esteprocedimiento:
1. Pare el motor.
2. Apague los faros y las luces traseras.
3. Abra la tapa del panel del lado del
conductor y extraiga el fusible de
memoria.
✽✽
ATENCIÓN

751
Mantenimiento
Multifusible
Si el Multifusible está quemado, desmóntelo como sigue:
1. Extraiga el panel de fusible en el ladoderecho del compartimento del motor.
2. Retire las tuercas que se muestran en la figura anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽✽
ATENCIÓN
Si se quema el Multifusible, acuda a un concesionario autorizado deHYUNDAI.
PRECAUCIÓN
Una vez que haya comprobado la caja de fusibles del compartimientodel motor, coloque su tapa
sujetándola bien. Si no, puedenproducirse averías eléctricas acausa del agua que pueda entrar.
OYF079024

Mantenimiento
52
7
✽✽
ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja defusibles de su vehículo, consulte suetiqueta.

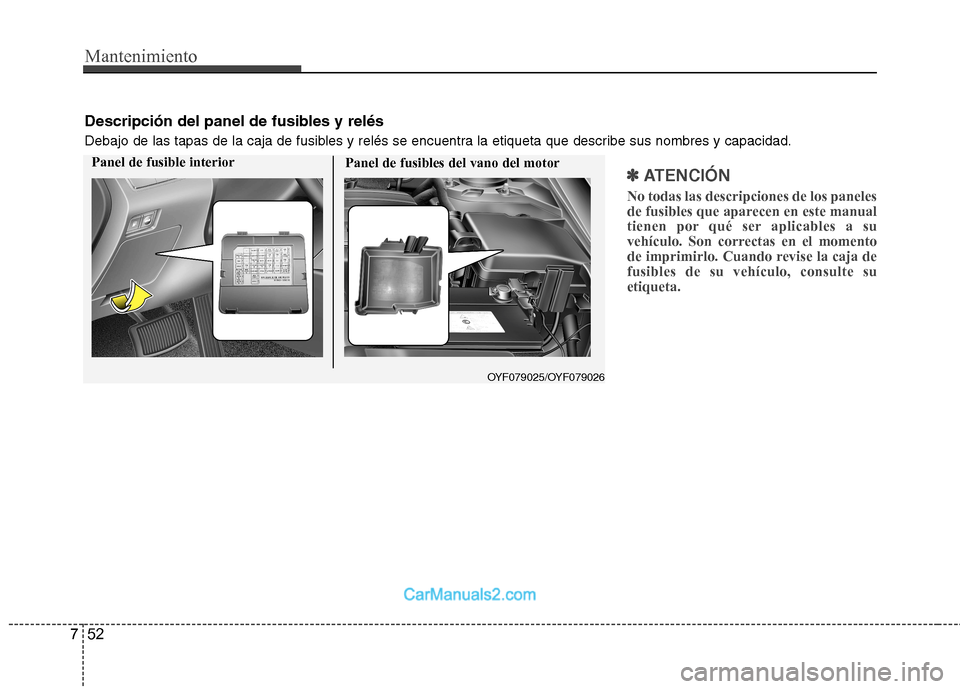

Descripción del panel de fusibles y relés
Debajo de las tapas de la caja de fusibles y relés se encuentra la etiqueta que describe sus nombres y capacidad.
Panel de fusibles del vano del motor
OYF079025/OYF079026
Panel de fusible interior

753
Mantenimiento

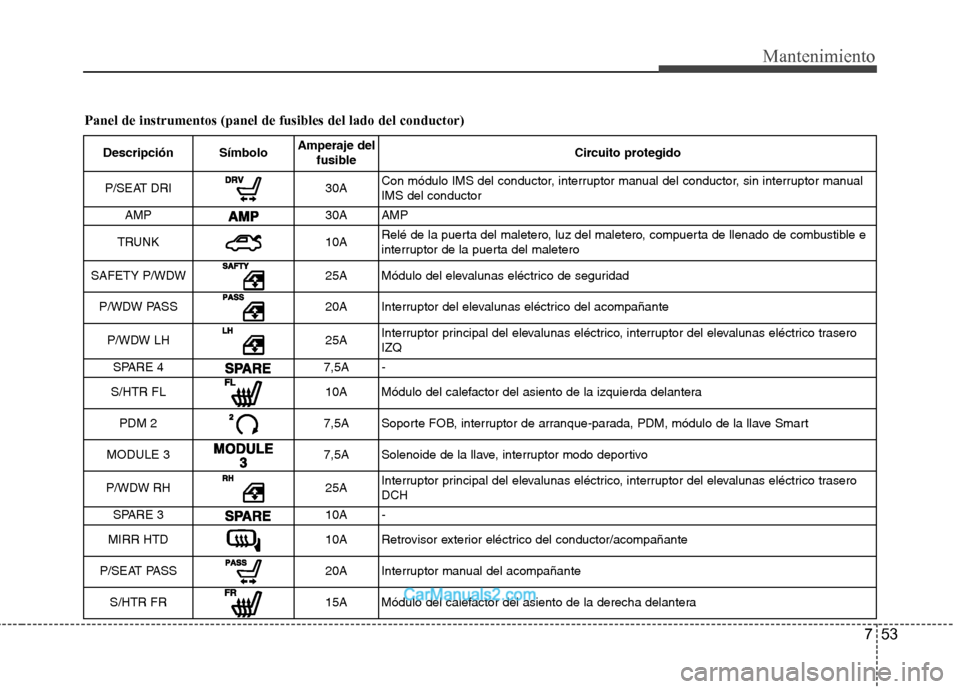

Panel de instrumentos (panel de fusibles del lado del conductor)Descripción Símbolo Amperaje del
fusible Circuito protegido
P/SEAT DRI
30A Con módulo IMS del conductor, interruptor manual del conductor, sin interruptor manual IMS del conductor
AMP
30A AMP
TRUNK
10A Relé de la puerta del maletero, luz del maletero, compuerta de llenado de combustible e
interruptor de la puerta del maletero
SAFETY P/WDW
25A Módulo del elevalunas eléctrico de seguridad
P/WDW PASS
20A Interruptor del elevalunas eléctrico del acompañante
P/WDW LH
25A Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico trasero IZQ
SPARE 4
7,5A -
S/HTR FL
10A Módulo del calefactor del asiento de la izquierda delantera
PDM 2
7,5A Soporte FOB, interruptor de arranque-parada, PDM, módulo de la llave Smart
MODULE 3
7,5A Solenoide de la llave, interruptor modo deportivo
P/WDW RH
25A Interruptor principal del elevalunas eléctrico, interruptor del elevalunas eléctrico trasero DCH
SPARE 3
10A -
MIRR HTD
10A Retrovisor exterior eléctrico del conductor/acompañante
P/SEAT PASS
20A Interruptor manual del acompañante
S/HTR FR
15A Módulo del calefactor del asiento de la derecha delantera

Mantenimiento
54
7

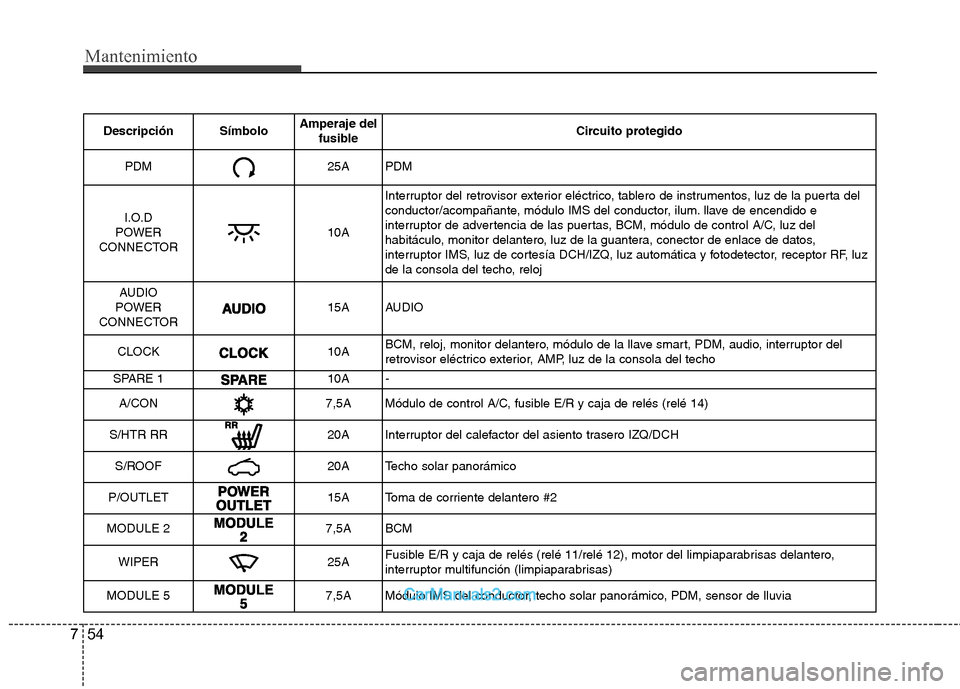

Descripción Símbolo Amperaje del
fusible Circuito protegido
PDM25APDM
I.O.D
POWER
CONNECTOR
10A Interruptor del retrovisor exterior eléctrico, tablero de instrumentos, luz de la puerta del
conductor/acompañante, módulo IMS del conductor, ilum. llave de encendido e
interruptor de advertencia de las puertas, BCM, módulo de control A/C, luz del
habitáculo, monitor delantero, luz de la guantera, conector de enlace de datos,
interruptor IMS, luz de cortesía DCH/IZQ, luz automática y fotodetector, receptor RF, luz
de la consola del techo, reloj
AUDIO
POWER
CONNECTOR
15A AUDIO
CLOCK
10A BCM, reloj, monitor delantero, módulo de la llave smart, PDM, audio, interruptor del
retrovisor eléctrico exterior, AMP, luz de la consola del techo
SPARE 1
10A -
A/CON
7,5A Módulo de control A/C, fusible E/R y caja de relés (relé 14)
S/HTR RR
20A Interruptor del calefactor del asiento trasero IZQ/DCH
S/ROOF
20A Techo solar panorámico
P/OUTLET
15A Toma de corriente delantero #2
MODULE 2
7,5A BCM
WIPER
25A Fusible E/R y caja de relés (relé 11/relé 12), motor del limpiaparabrisas delantero,
interruptor multifunción (limpiaparabrisas)
MODULE 5
7,5A Módulo IMS del conductor, techo solar panorámico, PDM, sensor de lluvia

755
Mantenimiento
Descripción SímboloAmperaje del
fusible Circuito protegido
DR LOCK20ARelé bloqueo/desbloqueo puertas
C/LIGHTER15ASalida eléctrica delantera 1, mechero
MODULE 1
7,5A Tablero de instrumentos (entrada de arranque), reloj, interruptor de modo deportivo IND.,
retrovisor electrocrómico, módulo del dispositivo de nivelación automática de los faros
(autom.), interruptor del dispositivo de nivelación de los faros (manual), actuador del
dispositivo de nivelación de los faros DCH/IZQ, sensor lateral de ayuda de
estacionamiento DCH/IZQ, audio, sensor central de ayuda de estacionamiento
DCH/IZQ, módulo del calefactor del asiento del conductor/acompañante, BCM, indicador
avisador del cinturón de seguridad (Australia)
IG 1
20A Fusible E/R y caja de relés (fusibles - F10 /F11 /F12 /F13)
--- -
A/BAG
15A Módulo de control SRS
START 1
7,5A Sin interruptor de bloqueo de encendido con llave smart, relé de alarma antirrobo,
fusible E/R y caja de relés (relé 3). Con PCM de la llave smart, PDM
MDPS
10A Sensor de intervalo de intermitencia, sensor del ángulo de dirección, interruptor ESP Off
PDM 3
7,5A PDM, módulo de la llave smart
SPARE 2
10A -
A/BAG IND.
7,5A Tablero de instrumentos (IND.)

Mantenimiento
56
7

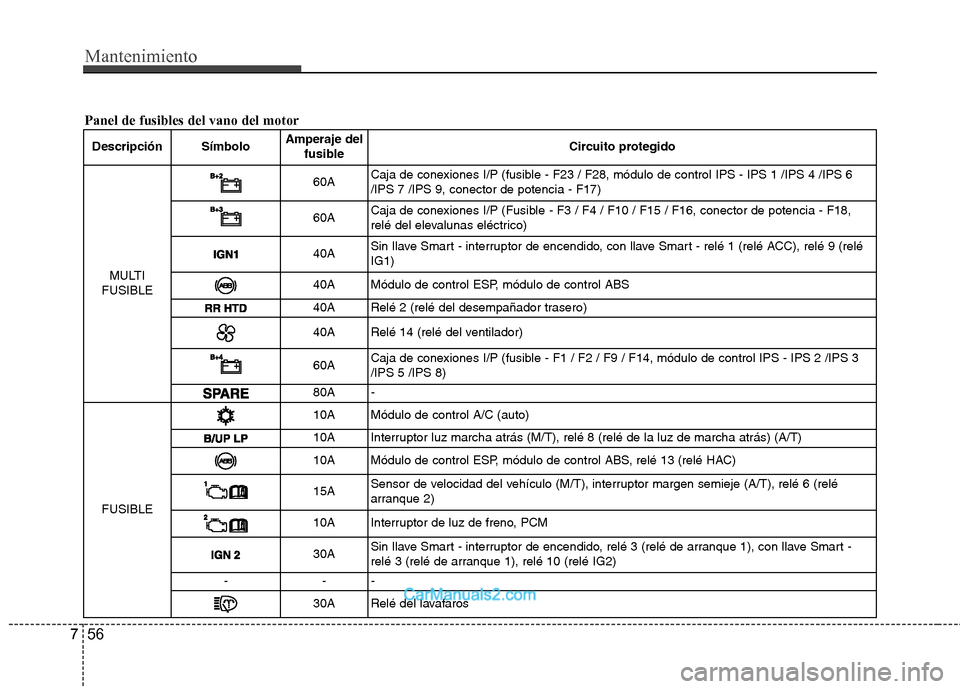

Descripción Símbolo Amperaje del
fusible Circuito protegido
MULTI
FUSIBLE
60A Caja de conexiones I/P (fusible - F23 / F28, módulo de control IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, conector de potencia - F17)
60ACaja de conexiones I/P (Fusible - F3 / F4 / F10 / F15 / F16, conector de potencia - F18,
relé del elevalunas eléctrico)
40ASin llave Smart - interruptor de encendido, con llave Smart - relé 1 (relé ACC), relé 9 (relé IG1)
40A Módulo de control ESP, módulo de control ABS
40A Relé 2 (relé del desempañador trasero)
40A Relé 14 (relé del ventilador)
60ACaja de conexiones I/P (fusible - F1 / F2 / F9 / F14, módulo de control IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSIBLE
10A Módulo de control A/C (auto)
10A Interruptor luz marcha atrás (M/T), relé 8 (relé de la luz de marcha atrás) (A/T)
10A Módulo de control ESP, módulo de control ABS, relé 13 (relé HAC)
15A Sensor de velocidad del vehículo (M/T), interruptor margen semieje (A/T), relé 6 (relé
arranque 2)
10A Interruptor de luz de freno, PCM
30ASin llave Smart - interruptor de encendido, relé 3 (relé de arranque 1), con llave Smart -
relé 3 (relé de arranque 1), relé 10 (relé IG2)
-- -
30A Relé del lavafaros
Panel de fusibles del vano del motor

757
Mantenimiento

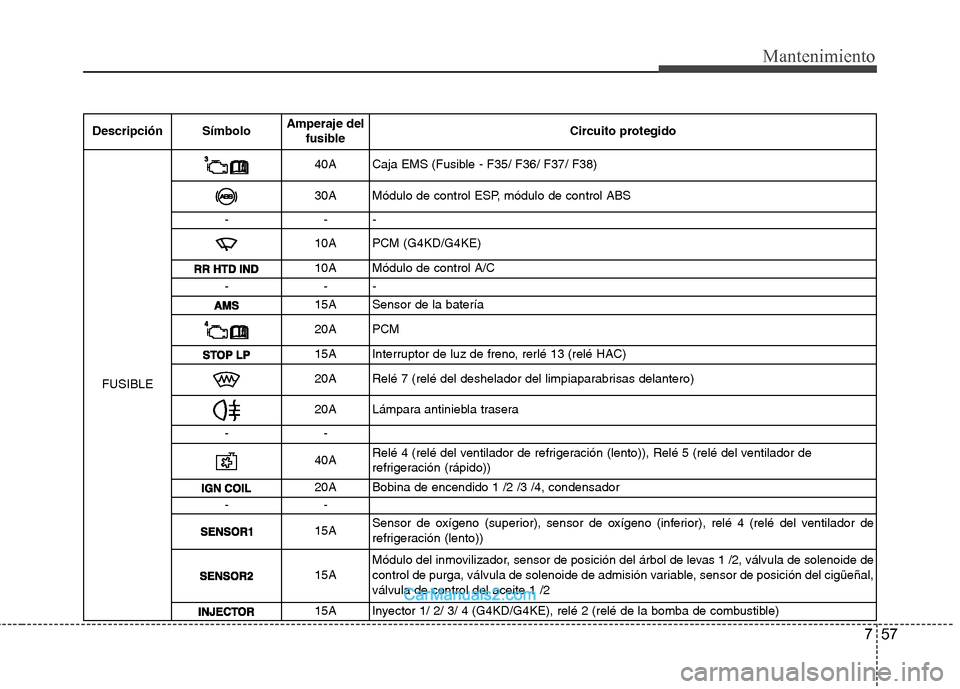

Descripción SímboloAmperaje del
fusible Circuito protegido
FUSIBLE
40ACaja EMS (Fusible - F35/ F36/ F37/ F38)
30A Módulo de control ESP, módulo de control ABS
-- -
10A PCM (G4KD/G4KE)
10A Módulo de control A/C
-- -
15A Sensor de la batería
20A PCM
15A Interruptor de luz de freno, rerlé 13 (relé HAC)
20A Relé 7 (relé del deshelador del limpiaparabrisas delantero)
20A Lámpara antiniebla trasera
--
40A Relé 4 (relé del ventilador de refrigeración (lento)), Relé 5 (relé del ventilador de
refrigeración (rápido))
20A Bobina de encendido 1 /2 /3 /4, condensador
--
15A Sensor de oxígeno (superior), sensor de oxígeno (inferior), relé 4 (relé del ventilador de
refrigeración (lento))
15AMódulo del inmovilizador, sensor de posición del árbol de levas 1 /2, válvula de solenoide de
control de purga, válvula de solenoide de admisión variable, sensor de posición del cigüeñal,válvula de control del aceite 1 /2
15A Inyector 1/ 2/ 3/ 4 (G4KD/G4KE), relé 2 (relé de la bomba de combustible)
