2012 Hyundai Sonata Manual del propietario (in Spanish)

Mantenimiento
2
7

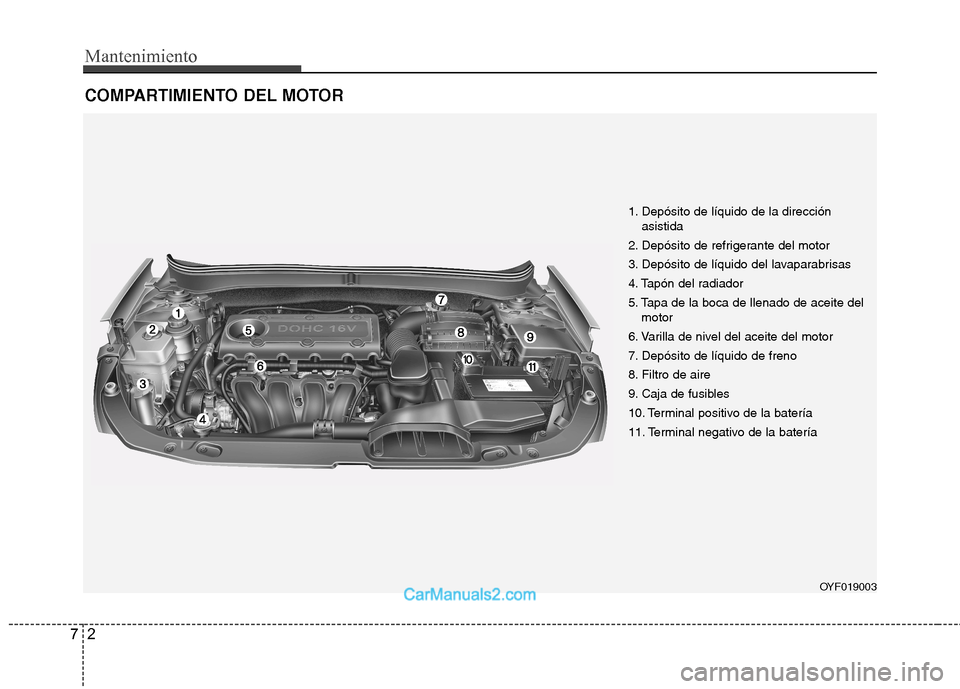

COMPARTIMIENTO DEL MOTOR
OYF019003
1. Depósito de líquido de la dirección
asistida
2. Depósito de refrigerante del motor
3. Depósito de líquido del lavaparabrisas
4. Tapón del radiador
5. Tapa de la boca de llenado de aceite del motor
6. Varilla de nivel del aceite del motor
7. Depósito de líquido de freno
8. Filtro de aire
9. Caja de fusibles
10. Terminal positivo de la batería
11. Terminal negativo de la batería

73
Mantenimiento

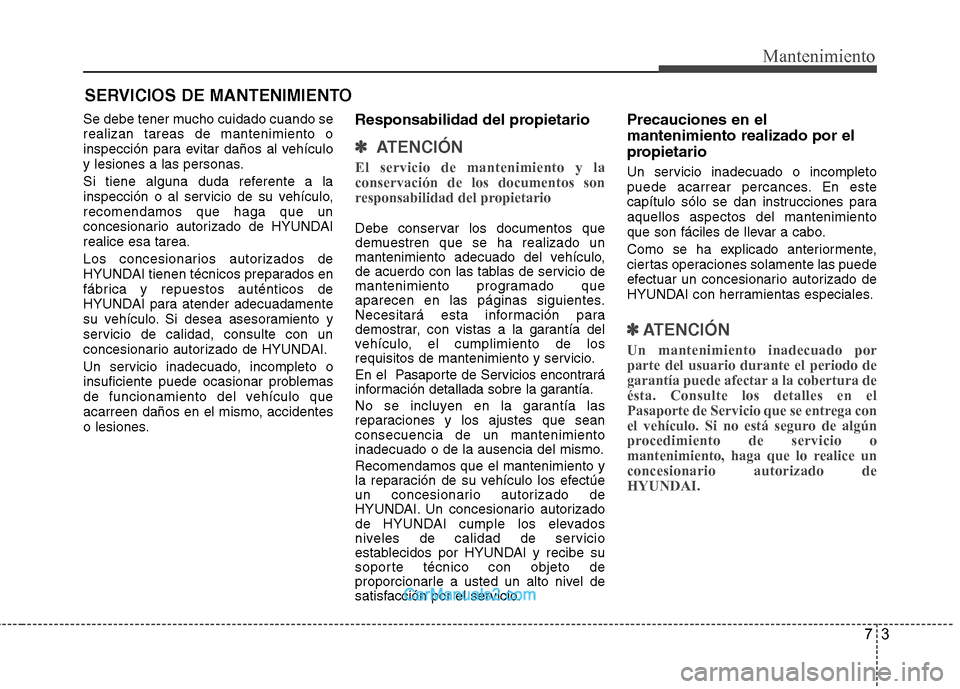

SERVICIOS DE MANTENIMIENTO
Se debe tener mucho cuidado cuando se realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Si tiene alguna duda referente a la
inspección o al servicio de su vehículo,recomendamos que haga que un
concesionario autorizado de HYUNDAIrealice esa tarea.
Los concesionarios autorizados de
HYUNDAI tienen técnicos preparados en
fábrica y repuestos auténticos de
HYUNDAI para atender adecuadamente
su vehículo. Si desea asesoramiento y
servicio de calidad, consulte con un
concesionario autorizado de HYUNDAI.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones. Responsabilidad del propietario
✽✽

ATENCIÓN
El servicio de mantenimiento y la conservación de los documentos son
responsabilidad del propietario
Debe conservar los documentos que
demuestren que se ha realizado un
mantenimiento adecuado del vehículo,
de acuerdo con las tablas de servicio de
mantenimiento programado que
aparecen en las páginas siguientes.
Necesitará esta información para
demostrar, con vistas a la garantía del
vehículo, el cumplimiento de los
requisitos de mantenimiento y servicio.
En el Pasaporte de Servicios encontrará
información detallada sobre la garantía.
No se incluyen en la garantía las
reparaciones y los ajustes que seanconsecuencia de un mantenimiento
inadecuado o de la ausencia del mismo. Recomendamos que el mantenimiento y
la reparación de su vehículo los efectúe
un concesionario autorizado de
HYUNDAI. Un concesionario autorizado
de HYUNDAI cumple los elevados
niveles de calidad de servicio
establecidos por HYUNDAI y recibe su
soporte técnico con objeto de
proporcionarle a usted un alto nivel de
satisfacción por el servicio. Precauciones en el mantenimiento realizado por el
propietario
Un servicio inadecuado o incompleto
puede acarrear percances. En este
capítulo sólo se dan instrucciones paraaquellos aspectos del mantenimiento
que son fáciles de llevar a cabo.
Como se ha explicado anteriormente,
ciertas operaciones solamente las puede
efectuar un concesionario autorizado de
HYUNDAI con herramientas especiales.
✽✽
ATENCIÓN
Un mantenimiento inadecuado por parte del usuario durante el periodo de
garantía puede afectar a la cobertura deésta. Consulte los detalles en el
Pasaporte de Servicio que se entrega con
el vehículo. Si no está seguro de algún
procedimiento de servicio o
mantenimiento, haga que lo realice unconcesionario autorizado deHYUNDAI.

Mantenimiento
4
7

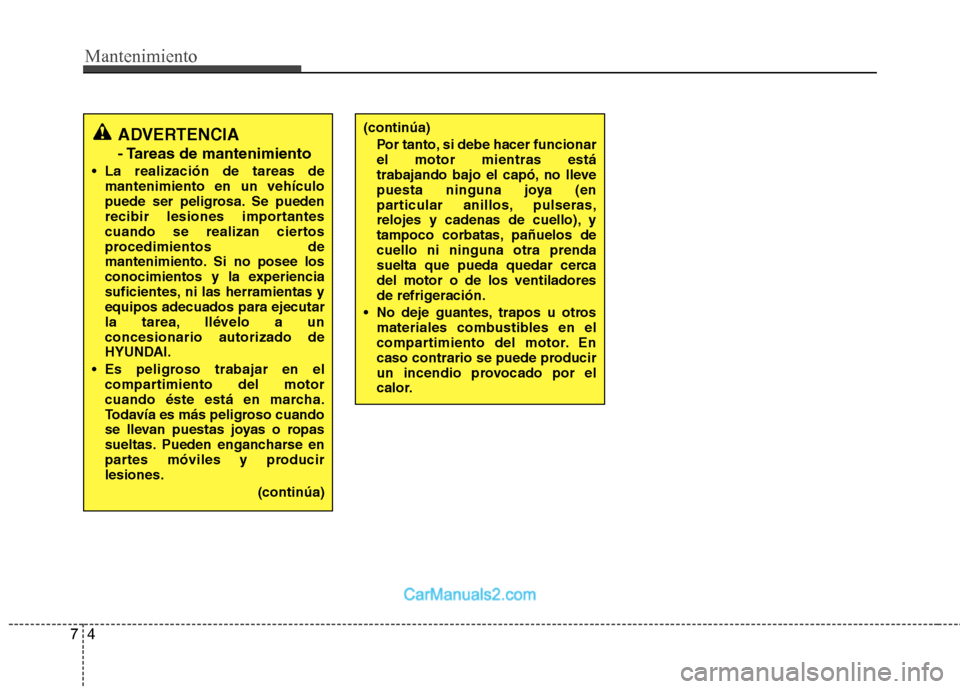

ADVERTENCIA
- Tareas de mantenimiento
La realización de tareas de mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas yequipos adecuados para ejecutar
la tarea, llévelo a unconcesionario autorizado de
HYUNDAI.
Es peligroso trabajar en el compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producirlesiones.
(continúa)(continúa)Por tanto, si debe hacer funcionar el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos decuello ni ninguna otra prenda
suelta que pueda quedar cercadel motor o de los ventiladores
de refrigeración.
No deje guantes, trapos u otros materiales combustibles en el
compartimiento del motor. En
caso contrario se puede producir
un incendio provocado por el
calor.

75
Mantenimiento

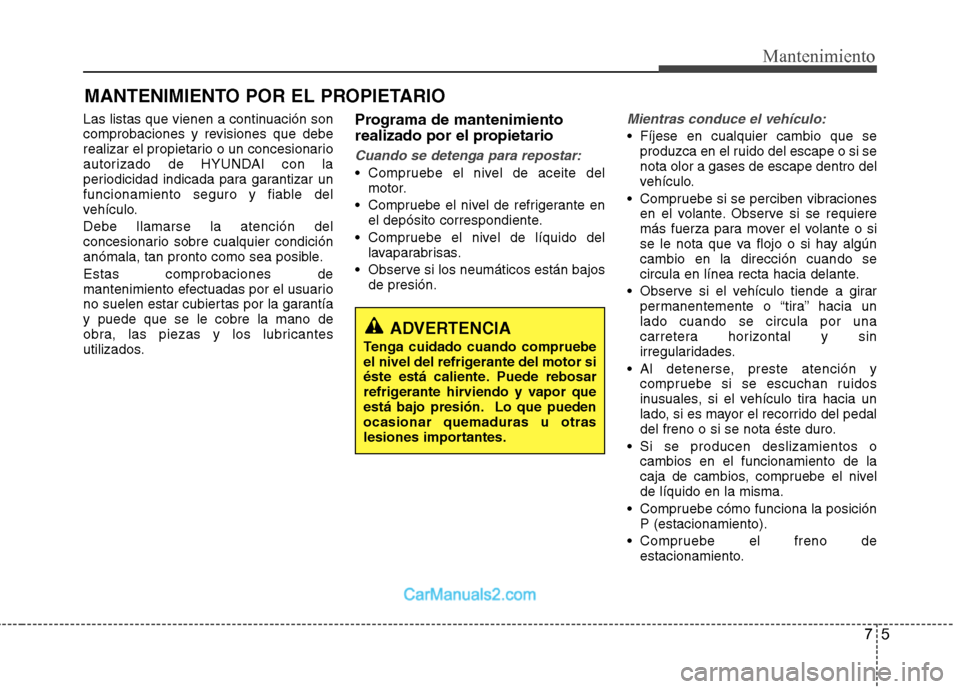

MANTENIMIENTO POR EL PROPIETARIO
Las listas que vienen a continuación son
comprobaciones y revisiones que debe
realizar el propietario o un concesionario
autorizado de HYUNDAI con la
periodicidad indicada para garantizar un
funcionamiento seguro y fiable del
vehículo. Debe llamarse la atención del
concesionario sobre cualquier condición
anómala, tan pronto como sea posible. Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantíay puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados. Programa de mantenimiento
realizado por el propietario
Cuando se detenga para repostar:
Compruebe el nivel de aceite del
motor.
Compruebe el nivel de refrigerante en el depósito correspondiente.
Compruebe el nivel de líquido del lavaparabrisas.
Observe si los neumáticos están bajos de presión.
Mientras conduce el vehículo:
Fíjese en cualquier cambio que seproduzca en el ruido del escape o si se nota olor a gases de escape dentro del
vehículo.
Compruebe si se perciben vibraciones en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algúncambio en la dirección cuando se
circula en línea recta hacia delante.
Observe si el vehículo tiende a girar permanentemente o “tira” hacia unlado cuando se circula por una
carretera horizontal y sin
irregularidades.
Al detenerse, preste atención y compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
Si se producen deslizamientos o cambios en el funcionamiento de la
caja de cambios, compruebe el nivelde líquido en la misma.
Compruebe cómo funciona la posición P (estacionamiento).
Compruebe el freno de estacionamiento.
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que puedenocasionar quemaduras u otras
lesiones importantes.

Mantenimiento
6
7

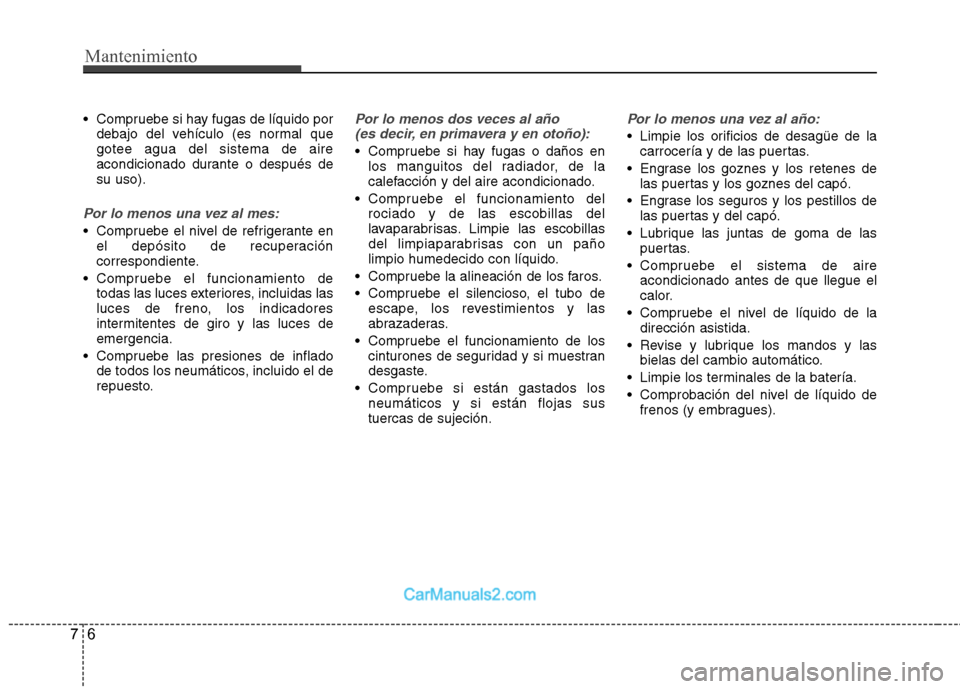

Compruebe si hay fugas de líquido por
debajo del vehículo (es normal que gotee agua del sistema de aire
acondicionado durante o después desu uso).
Por lo menos una vez al mes:
Compruebe el nivel de refrigerante en
el depósito de recuperación
correspondiente.
Compruebe el funcionamiento de todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces deemergencia.
Compruebe las presiones de inflado de todos los neumáticos, incluido el de
repuesto.
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
Compruebe si hay fugas o daños en los manguitos del radiador, de la
calefacción y del aire acondicionado.
Compruebe el funcionamiento del rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
Compruebe la alineación de los faros.
Compruebe el silencioso, el tubo de escape, los revestimientos y las
abrazaderas.
Compruebe el funcionamiento de los cinturones de seguridad y si muestran
desgaste.
Compruebe si están gastados los neumáticos y si están flojas sustuercas de sujeción.
Por lo menos una vez al año:
Limpie los orificios de desagüe de lacarrocería y de las puertas.
Engrase los goznes y los retenes de las puertas y los goznes del capó.
Engrase los seguros y los pestillos de las puertas y del capó.
Lubrique las juntas de goma de las puertas.
Compruebe el sistema de aire acondicionado antes de que llegue el
calor.
Compruebe el nivel de líquido de la dirección asistida.
Revise y lubrique los mandos y las bielas del cambio automático.
Limpie los terminales de la batería.
Comprobación del nivel de líquido de frenos (y embragues).

77
Mantenimiento

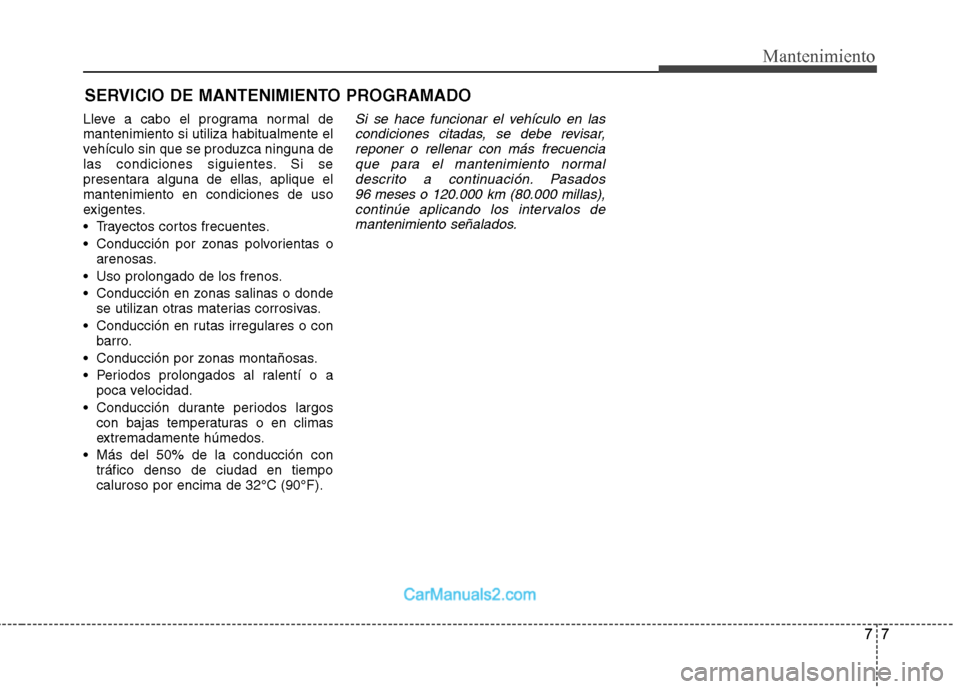

SERVICIO DE MANTENIMIENTO PROGRAMADO
Lleve a cabo el programa normal de mantenimiento si utiliza habitualmente el
vehículo sin que se produzca ninguna de
las condiciones siguientes. Si se
presentara alguna de ellas, aplique elmantenimiento en condiciones de uso
exigentes.
Trayectos cortos frecuentes.
Conducción por zonas polvorientas o arenosas.
Uso prolongado de los frenos.
Conducción en zonas salinas o donde se utilizan otras materias corrosivas.
Conducción en rutas irregulares o con barro.
Conducción por zonas montañosas.
Periodos prolongados al ralentí o a poca velocidad.
Conducción durante periodos largos con bajas temperaturas o en climas
extremadamente húmedos.
Más del 50% de la conducción con tráfico denso de ciudad en tiempocaluroso por encima de 32°C (90°F).
Si se hace funcionar el vehículo en las
condiciones citadas, se debe revisar,reponer o rellenar con más frecuenciaque para el mantenimiento normal
descrito a continuación. Pasados96 meses o 120.000 km (80.000 millas),continúe aplicando los intervalos de
mantenimiento señalados.

Mantenimiento
8
7

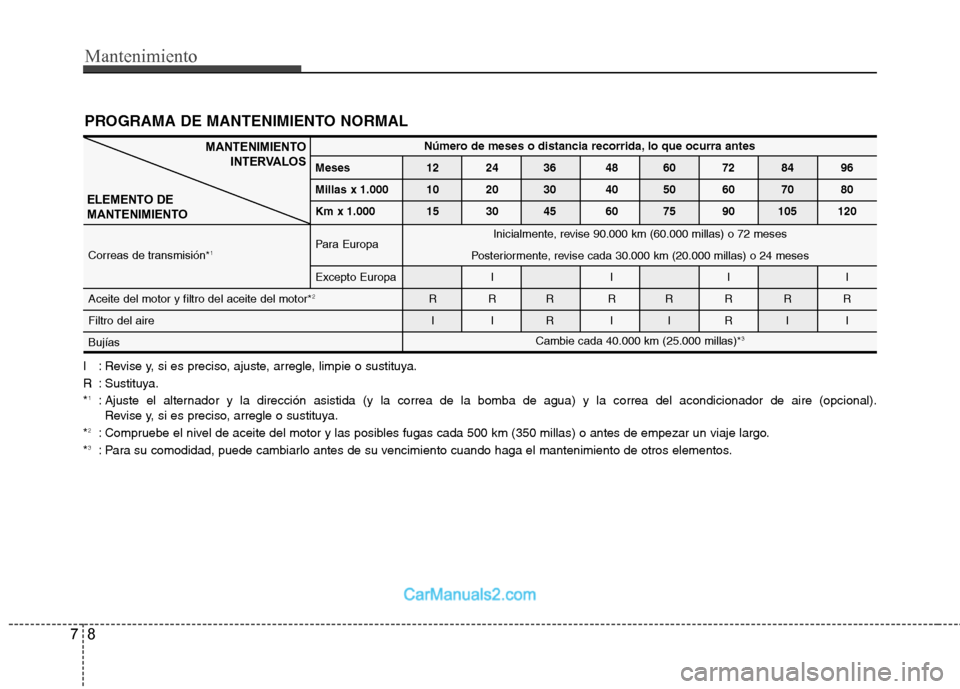

I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya.
R : Sustituya.* 1
: Ajuste el alternador y la dirección asistida (y la correa de la bomba de agua) y la correa del acondicionador de aire (opciona l).
Revise y, si es preciso, arregle o sustituya.
* 2
: Compruebe el nivel de aceite del motor y las posibles fugas cada 500 km (350 millas) o antes de empezar un viaje largo.
* 3
: Para su comodidad, puede cambiarlo antes de su vencimiento cuando haga el mantenimiento de otros elementos.
Número de meses o distancia recorrida, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.000 10 20 30 40 50 60 70 80
Km x 1.000 15 30 45 60 75 90 105 120
Para Europa
Correas de transmisión* 1
Excepto Europa I I I I
Aceite del motor y filtro del aceite del motor* 2
RRR RRRRR
Filtro del aire I I R I I R I I
Bujías
Cambie cada 40.000 km (25.000 millas)* 3
Inicialmente, revise 90.000 km (60.000 millas) o 72 meses
Posteriormente, revise cada 30.000 km (20.000 millas) o 24 meses
PROGRAMA DE MANTENIMIENTO NORMAL
MANTENIMIENTO INTERVALOS
ELEMENTO DE
MANTENIMIENTO

79
Mantenimiento

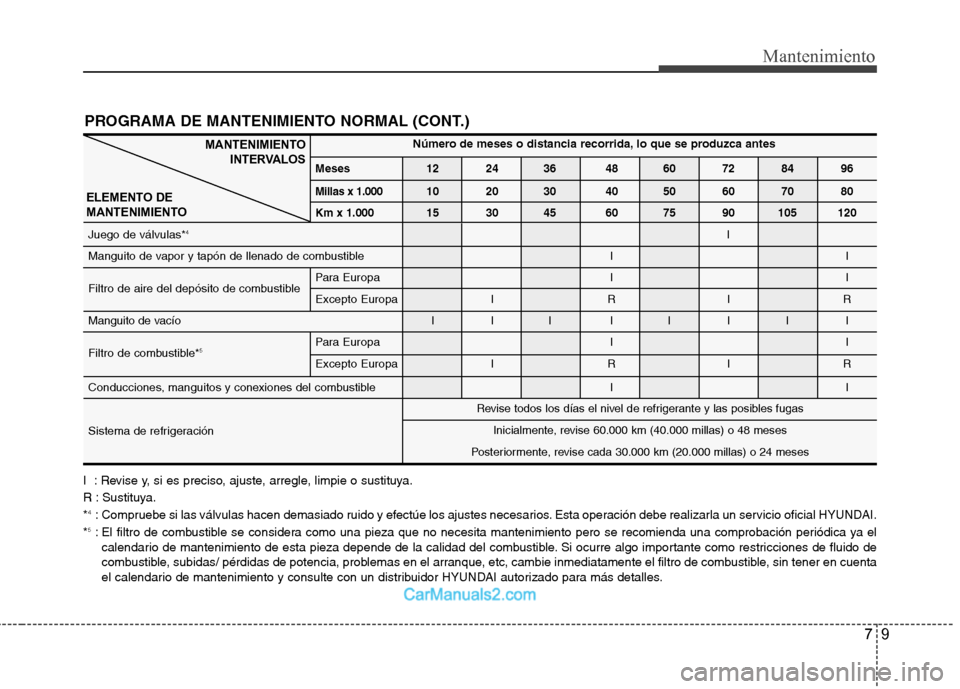

PROGRAMA DE MANTENIMIENTO NORMAL (CONT.)
Número de meses o distancia recorrida, lo que se produzca antes
Meses 12 24 36 48 60 72 84 96
Millas x 1.00010 20 30 40 50 60 70 80
Km x 1.00015 30 45 60 75 90 105 120
Juego de válvulas*4
I
Manguito de vapor y tapón de llenado de combustible II
Filtro de aire del depósito de combustible Para Europa
II
Excepto Europa I R I R
Manguito de vacío I I I I I I I I
Filtro de combustible* 5 Para Europa
II
Excepto Europa I R I R
Conducciones, manguitos y conexiones del combustible II
Sistema de refrigeración
I : Revise y, si es preciso, ajuste, arregle, limpie o sustituya.
R : Sustituya.* 4
: Compruebe si las válvulas hacen demasiado ruido y efectúe los ajustes necesarios. Esta operación debe realizarla un servicio oficial HYUNDAI.
* 5
: El filtro de combustible se considera como una pieza que no necesita mantenimiento pero se recomienda una comprobación periódica ya el
calendario de mantenimiento de esta pieza depende de la calidad del combustible. Si ocurre algo importante como restricciones de fluido de
combustible, subidas/ pérdidas de potencia, problemas en el arranque, etc, cambie inmediatamente el filtro de combustible, sin tener en cuenta
el calendario de mantenimiento y consulte con un distribuidor HYUNDAI autorizado para más detalles.
MANTENIMIENTO INTERVALOS
ELEMENTO DE
MANTENIMIENTO
Revise todos los días el nivel de refrigerante y las posibles fugas Inicialmente, revise 60.000 km (40.000 millas) o 48 meses
Posteriormente, revise cada 30.000 km (20.000 millas) o 24 meses
