2012 FIAT FREEMONT ESP

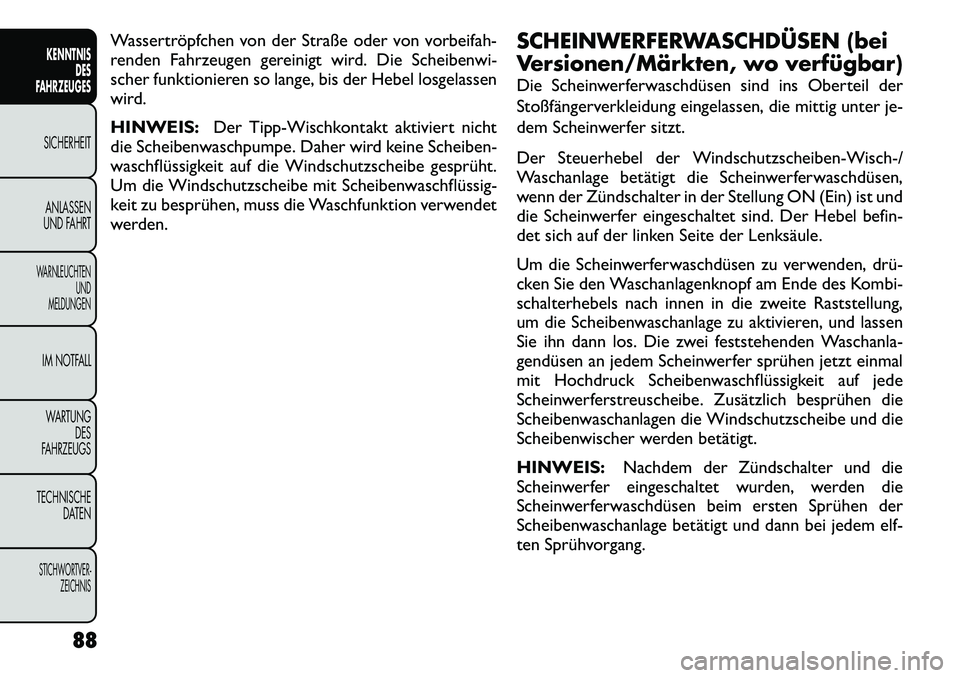

Wassertröpfchen von der Straße oder von vorbeifah-
renden Fahrzeugen gereinigt wird. Die Scheibenwi-
scher funktionieren so lange, bis der Hebel losgelassen
wird. HINWEIS:Der Tipp-Wischkontakt aktiviert nicht
die Scheibenwaschpumpe. Daher wird keine Scheiben-
waschflüssigkeit auf die Windschutzscheibe gesprüht.
Um die Windschutzscheibe mit Scheibenwaschflüssig­
keit zu besprühen, muss die Waschfunktion verwendet
werden. SCHEINWERFERWASCHDÜSEN (bei
Versionen/Märkten, wo verfügbar)
Die Scheinwerferwaschdüsen sind ins Oberteil der
Stoßfängerverkleidung eingelassen, die mittig unter je-
dem Scheinwerfer sitzt.
Der Steuerhebel der Windschutzscheiben-Wisch-/
Waschanlage betätigt die Scheinwerferwaschdüsen,
wenn der Zündschalter in der Stellung ON (Ein) ist und
die Scheinwerfer eingeschaltet sind. Der Hebel befin-
det sich auf der linken Seite der Lenksäule.
Um die Scheinwerferwaschdüsen zu verwenden, drü­
cken Sie den Waschanlagenknopf am Ende des Kombi-
schalterhebels nach innen in die zweite Raststellung,
um die Scheibenwaschanlage zu aktivieren, und lassen
Sie ihn dann los. Die zwei feststehenden Waschanla-
gendüsen an jedem Scheinwerfer sprühen jetzt einmal
mit Hochdruck Scheibenwaschflüssigkeit auf jede
Scheinwerferstreuscheibe. Zusätzlich besprühen die
Scheibenwaschanlagen die Windschutzscheibe und die
Scheibenwischer werden betätigt. HINWEIS:
Nachdem der Zündschalter und die
Scheinwerfer eingeschaltet wurden, werden die
Scheinwerferwaschdüsen beim ersten Sprühen der
Scheibenwaschanlage betätigt und dann bei jedem elf-
ten Sprühvorgang.
88
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

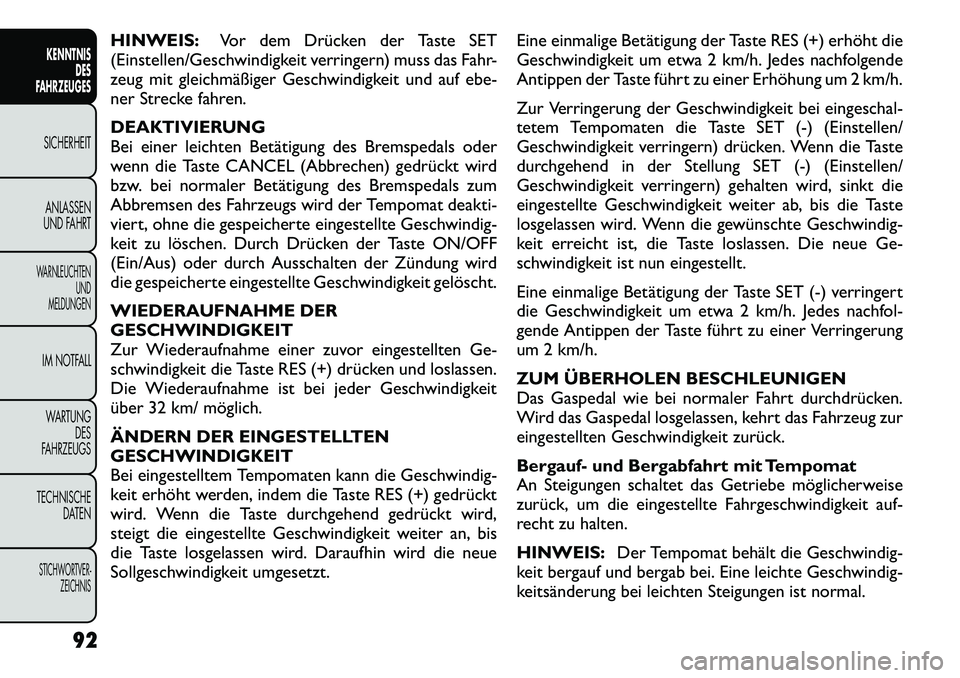

HINWEIS:Vor dem Drücken der Taste SET
(Einstellen/Geschwindigkeit verringern) muss das Fahr-
zeug mit gleichmäßiger Geschwindigkeit und auf ebe-
ner Strecke fahren.
DEAKTIVIERUNG
Bei einer leichten Betätigung des Bremspedals oder
wenn die Taste CANCEL (Abbrechen) gedrückt wird
bzw. bei normaler Betätigung des Bremspedals zum
Abbremsen des Fahrzeugs wird der Tempomat deakti-
viert, ohne die gespeicherte eingestellte Geschwindig-
keit zu löschen. Durch Drücken der Taste ON/OFF
(Ein/Aus) oder durch Ausschalten der Zündung wird
die gespeicherte eingestellte Geschwindigkeit gelöscht.
WIEDERAUFNAHME DER GESCHWINDIGKEIT
Zur Wiederaufnahme einer zuvor eingestellten Ge-
schwindigkeit die Taste RES (+) drücken und loslassen.
Die Wiederaufnahme ist bei jeder Geschwindigkeit
über 32 km/ möglich.
ÄNDERN DER EINGESTELLTEN GESCHWINDIGKEIT
Bei eingestelltem Tempomaten kann die Geschwindig-
keit erhöht werden, indem die Taste RES (+) gedrückt
wird. Wenn die Taste durchgehend gedrückt wird,
steigt die eingestellte Geschwindigkeit weiter an, bis
die Taste losgelassen wird. Daraufhin wird die neue
Sollgeschwindigkeit umgesetzt. Eine einmalige Betätigung der Taste RES (+) erhöht die
Geschwindigkeit um etwa 2 km/h. Jedes nachfolgende
Antippen der Taste führt zu einer Erhöhung um 2 km/h.
Zur Verringerung der Geschwindigkeit bei eingeschal-
tetem Tempomaten die Taste SET (-) (Einstellen/
Geschwindigkeit verringern) drücken. Wenn die Taste
durchgehend in der Stellung SET (-) (Einstellen/
Geschwindigkeit verringern) gehalten wird, sinkt die
eingestellte Geschwindigkeit weiter ab, bis die Taste
losgelassen wird. Wenn die gewünschte Geschwindig-
keit erreicht ist, die Taste loslassen. Die neue Ge-
schwindigkeit ist nun eingestellt.
Eine einmalige Betätigung der Taste SET (-) verringert
die Geschwindigkeit um etwa 2 km/h. Jedes nachfol-
gende Antippen der Taste führt zu einer Verringerung
um 2 km/h.
ZUM ÜBERHOLEN BESCHLEUNIGEN
Das Gaspedal wie bei normaler Fahrt durchdrücken.
Wird das Gaspedal losgelassen, kehrt das Fahrzeug zur
eingestellten Geschwindigkeit zurück.
Bergauf- und Bergabfahrt mit Tempomat
An Steigungen schaltet das Getriebe möglicherweise
zurück, um die eingestellte Fahrgeschwindigkeit auf-
recht zu halten. HINWEIS:
Der Tempomat behält die Geschwindig-
keit bergauf und bergab bei. Eine leichte Geschwindig-
keitsänderung bei leichten Steigungen ist normal.
92
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

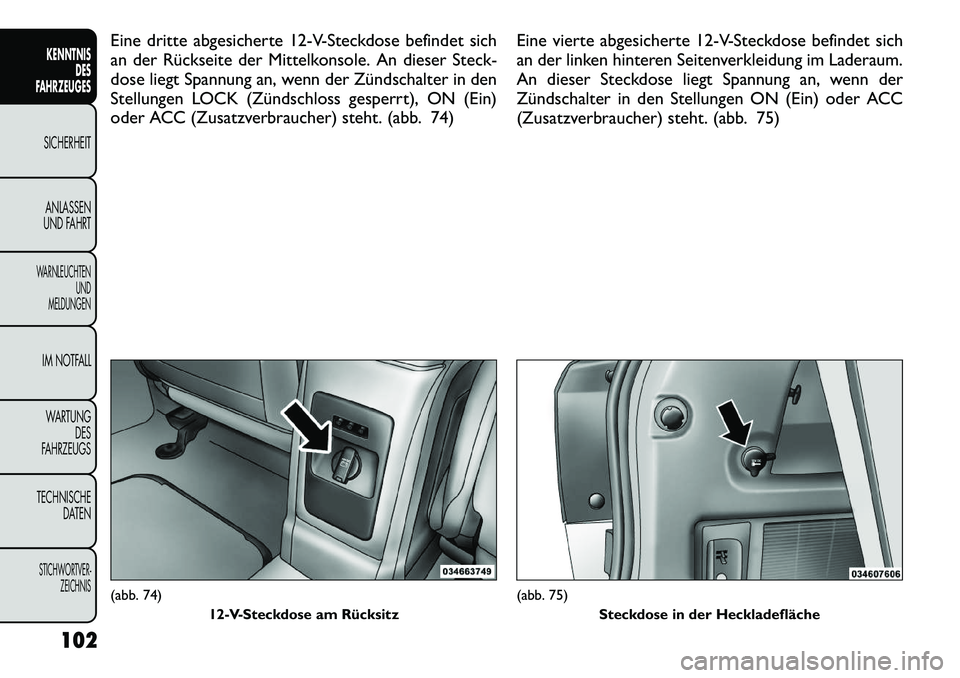

Eine dritte abgesicherte 12-V-Steckdose befindet sich
an der Rückseite der Mittelkonsole. An dieser Steck-
dose liegt Spannung an, wenn der Zündschalter in den
Stellungen LOCK (Zündschloss gesperrt), ON (Ein)
oder ACC (Zusatzverbraucher) steht. (abb. 74)Eine vierte abgesicherte 12-V-Steckdose befindet sich
an der linken hinteren Seitenverkleidung im Laderaum.
An dieser Steckdose liegt Spannung an, wenn der
Zündschalter in den Stellungen ON (Ein) oder ACC
(Zusatzverbraucher) steht. (abb. 75)(abb. 74)
12-V-Steckdose am Rücksitz
(abb. 75)Steckdose in der Heckladefläche
102
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

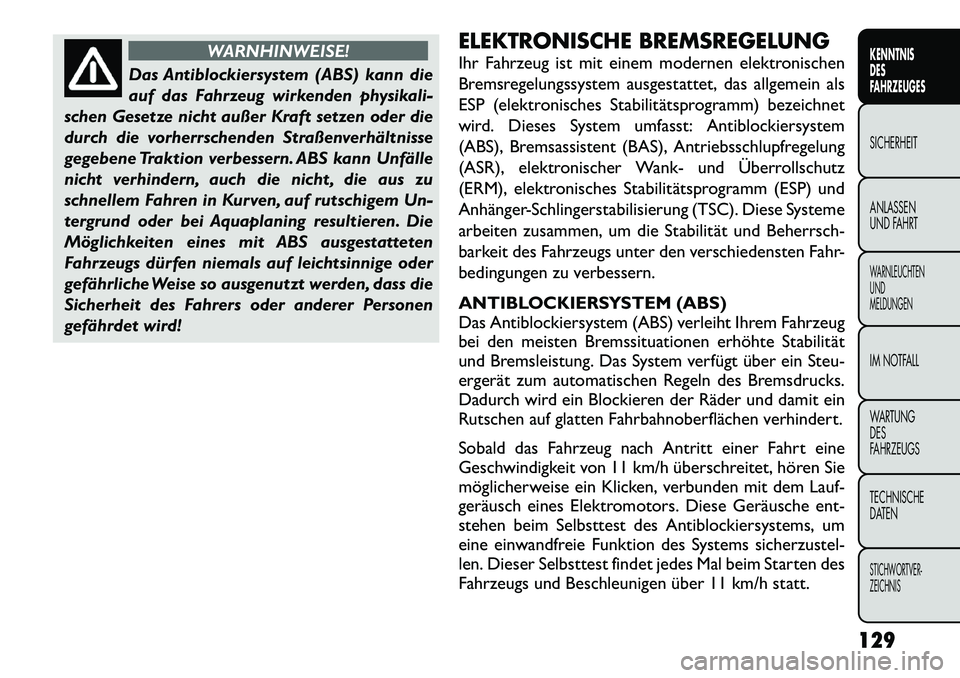

WARNHINWEISE!
Das Antiblockiersystem (ABS) kann die
auf das Fahrzeug wirkenden physikali-
schen Gesetze nicht außer Kraft setzen oder die
durch die vorherrschenden Straßenverhältnisse
gegebene Traktion verbessern. ABS kann Unfälle
nicht verhindern, auch die nicht , die aus zu
schnellem Fahren in Kurven, auf rutschigem Un-
tergrund oder bei Aquaplaning resultieren. Die
Möglichkeiten eines mit ABS ausgestatteten
Fahrzeugs dürfen niemals auf leichtsinnige oder
gefährliche Weise so ausgenutzt werden, dass die
Sicherheit des Fahrers oder anderer Personen
gefährdet wird! ELEKTRONISCHE BREMSREGELUNG
Ihr Fahrzeug ist mit einem modernen elektronischen
Bremsregelungssystem ausgestattet, das allgemein als
ESP (elektronisches Stabilitätsprogramm) bezeichnet
wird. Dieses System umfasst: Antiblockiersystem
(ABS), Bremsassistent (BAS), Antriebsschlupfregelung
(ASR), elektronischer Wank- und Überrollschutz
(ERM), elektronisches Stabilitätsprogramm (ESP) und
Anhänger-Schlingerstabilisierung (TSC). Diese Systeme
arbeiten zusammen, um die Stabilität und Beherrsch-
barkeit des Fahrzeugs unter den verschiedensten Fahr-
bedingungen zu verbessern.
ANTIBLOCKIERSYSTEM (ABS)
Das Antiblockiersystem (ABS) verleiht Ihrem Fahrzeug
bei den meisten Bremssituationen erhöhte Stabilität
und Bremsleistung. Das System verfügt über ein Steu-
ergerät zum automatischen Regeln des Bremsdrucks.
Dadurch wird ein Blockieren der Räder und damit ein
Rutschen auf glatten Fahrbahnoberflächen verhindert.
Sobald das Fahrzeug nach Antritt einer Fahrt eine
Geschwindigkeit von 11 km/h überschreitet, hören Sie
möglicherweise ein Klicken, verbunden mit dem Lauf-
geräusch eines Elektromotors. Diese Geräusche ent-
stehen beim Selbsttest des Antiblockiersystems, um
eine einwandfreie Funktion des Systems sicherzustel-
len. Dieser Selbsttest findet jedes Mal beim Starten des
Fahrzeugs und Beschleunigen über 11 km/h statt.
129
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

ANTRIEBSSCHLUPFREGELUNG (ASR)
Die Antriebsschlupfregelung überwacht die Stärke des
Radschlupfs der angetriebenen Räder. Wird das Durch-
drehen eines Rades registriert, wird/werden das/die
durchdrehende(n) Rad/Räder abgebremst und die Mo-
torleistung wird verringert, um für verbesserte Be-
schleunigung und Stabilität zu sorgen. Eine ASR-
Funktion arbeitet ähnlich wie ein Sperrdifferenzial und
begrenzt das Durchdrehen eines Rades auf einer ange-
triebenen Achse. Wenn sich ein Rad einer angetriebe-
nen Achse schneller dreht als das andere, bremst das
System das durchdrehende Rad ab. Dadurch wird ein
höheres Motordrehmoment an das nicht durchdre-
hende Rad übertragen. Diese Funktion bleibt auch
dann aktiviert, wenn ASR und ESP in die Betriebsart
"Teilabschaltung" geschaltet sind. Weitere Informatio-
nen hierzu finden Sie unter "Elektronisches Stabilitäts­
programm (ESP)".
ELEKTRONISCHER WANK- UND
ÜBERROLLSCHUTZ (ERM)
Durch Überwachung der Lenkradbewegungen und der
Fahrgeschwindigkeit erkennt dieses System im Voraus,
ob die Gefahr besteht, dass Räder vom Boden abheben
und das Fahrzeug sich überschlägt. Erkennt das ERM-
System, dass die Rate der Lenkwinkeländerungen und
die Fahrzeuggeschwindigkeit für ein wahrscheinliches
Abheben der Räder ausreichen, bremst es das betref-
fende Rad ab und verringert gegebenenfalls die Motor-
leistung, um diese Wahrscheinlichkeit zu verringern.Das ERM greift nur bei sehr heftigen Fahr- oder Aus-
weichmanövern ein. Das ERM kann die Gefahr eines
Abhebens der Räder nur bei sehr heftigen Fahr- und
Ausweichmanövern verringern. Kein Eingriff erfolgt,
wenn die Räder aufgrund anderer Faktoren abheben,
z. B. bei Fahrbahnunebenheiten, Überfahren des Fahr-
bahnrands oder Aufprall auf Objekte oder andere Fahr-
zeuge.
WARNHINWEISE!
DieWahrscheinlichkeit , dass ein Rad den
Bodenkontakt verliert oder ein Fahrzeug
sich überschlägt hängt von vielen Faktoren ab,
etwa der Fahrzeugbeladung, dem Fahrbahnzu-
stand und den Fahrbedingungen. Das ERM-
System kann das Abheben von Rädern oder das
Überrollen des Fahrzeugs nicht in allen Fällen
verhindern, insbesondere nicht bei Verlassen der
Straße oder bei einem Aufprall auf Gegenstände
oder andere Fahrzeuge. Die Möglichkeiten eines
Fahrzeugs mit ERM dürfen niemals auf leichtsin-
nige oder gefährliche Weise so ausgenutzt wer-
den, dass die Sicherheit des Fahrers oder anderer
Personen gefährdet wird!
ELEKTRONISCHES
STABILITÄTSPROGRAMM (ESP)
Das ESP verbessert die Richtungsstabilität des Fahr-
zeugs in unterschiedlichen Fahrzuständen. Das ESP
132
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

greift beim Über- oder Untersteuern des Fahrzeugs
durch Abbremsen des entsprechenden Rades ein, um
dem Über- oder Untersteuern entgegenzuwirken.
Auch das Motordrehmoment wird begrenzt, um die
Richtungsstabilität des Fahrzeugs aufrecht zu halten.
Das ESP ermittelt anhand der Sensoren im Fahrzeug
den vom Fahrer vorgesehenen Fahrtweg und vergleicht
ihn mit dem tatsächlichen Fahrtweg. Wenn der tatsäch-
liche Fahrtweg nicht mit dem vorgesehenen Fahrtweg
übereinstimmt, wird das entsprechende Rad mithilfe
des ESP abgebremst, um dem Über- oder Untersteuern
entgegenzuwirken.
 Übersteuern – wenn das Fahrzeug stärker einlenkt,als durch die Lenkrad position vorgegeben.
 Untersteuern – Der Schräglaufwinkel der Vorderrä­ der ist unverhältnismäßig größer als der Schräglauf­
winkel der Hinterräder, d. h. das Fahrzeug schiebt
über die Vorderräder in Richtung des äußeren
Kurvenrandes.
WARNHINWEISE!
 Das elektronische Stabilitätspro-
gramm (ESP) kann die auf das Fahrzeug
wirkenden Naturgesetze der Physik nicht außer
Kraft setzen oder die durch die vorherrschenden
Straßenverhältnisse gegebene Traktion verbes-
sern.
(Fortsetzung)(Fortsetzung)
 Das ESP kann Kollisionen nicht verhindern,
auch die nicht , die aus zu schnellem Fahren in
Kurven, auf rutschigem Untergrund oder bei
Aquaplaning resultieren. Das ESP kann auch
keine Kollisionen verhindern, die durch einen
vom Fahrer verursachten Verlust der Fahrzeug-
kontrolle bei diesen Bedingungen hervorgerufen
werden. Nur ein sicherer, aufmerksamer und er-
fahrener Autofahrer kann Kollisionen verhin-dern!
 Die Möglichkeiten eines mit ESP ausgestatte-
ten Fahrzeugs dürfen niemals auf leichtsinnige
oder gefährliche Weise so ausgenutzt werden,
dass die Sicherheit des Fahrers oder anderer Per-
sonen gefährdet wird!
ESP-Betriebsarten
Das ESP-System hat zwei verfügbare Betriebsarten.
Vollständig Ein
Dies ist die normale Betriebsart für ESP. Bei jedem
Anlassen des Motors ist das ESP-System in dieser
Betriebsart. Diese Betriebsart ist für die meisten Fahr-
situationen zu verwenden. Das ESP darf nur aus beson-
deren Gründen wie beschrieben auf "Teilabschaltung"
umgeschaltet werden. Weitere Informationen hierzu
siehe "Teilabschaltung".
133
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

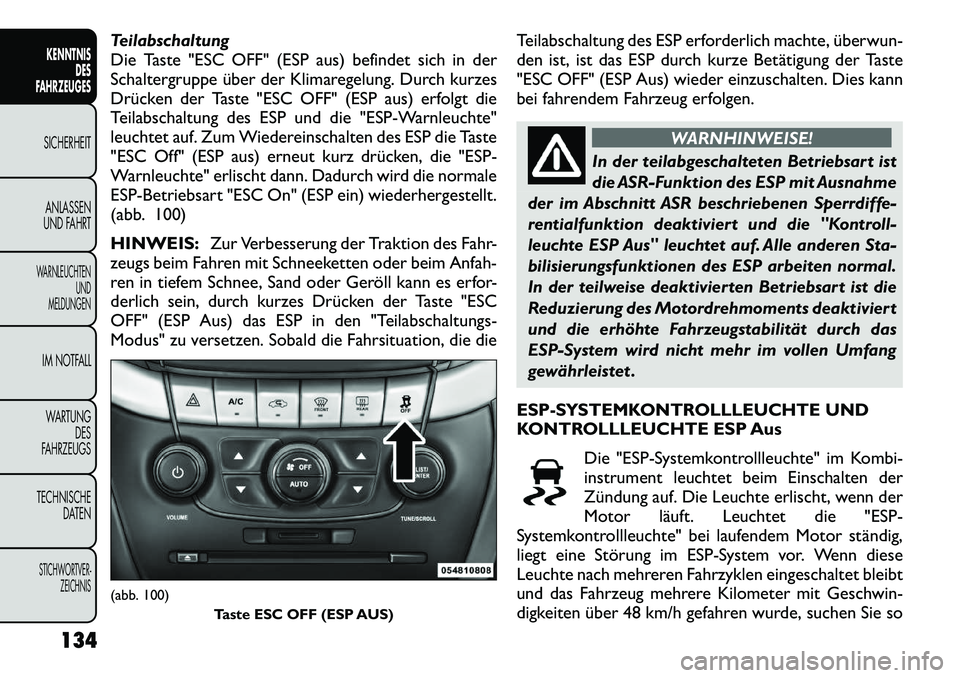

Teilabschaltung
Die Taste "ESC OFF" (ESP aus) befindet sich in der
Schaltergruppe über der Klimaregelung. Durch kurzes
Drücken der Taste "ESC OFF" (ESP aus) erfolgt die
Teilabschaltung des ESP und die "ESP-Warnleuchte"
leuchtet auf. Zum Wiedereinschalten des ESP die Taste
"ESC Off" (ESP aus) erneut kurz drücken, die "ESP-
Warnleuchte" erlischt dann. Dadurch wird die normale
ESP-Betriebsart "ESC On" (ESP ein) wiederhergestellt.
(abb. 100) HINWEIS:Zur Verbesserung der Traktion des Fahr-
zeugs beim Fahren mit Schneeketten oder beim Anfah-
ren in tiefem Schnee, Sand oder Geröll kann es erfor-
derlich sein, durch kurzes Drücken der Taste "ESC
OFF" (ESP Aus) das ESP in den "Teilabschaltungs-
Modus" zu versetzen. Sobald die Fahrsituation, die die Teilabschaltung des ESP erforderlich machte, überwun-
den ist, ist das ESP durch kurze Betätigung der Taste
"ESC OFF" (ESP Aus) wieder einzuschalten. Dies kann
bei fahrendem Fahrzeug erfolgen.
WARNHINWEISE!
In der teilabgeschalteten Betriebsart ist
die ASR-Funktion des ESP mit Ausnahme
der im Abschnitt ASR beschriebenen Sperrdiffe-
rentialfunktion deaktiviert und die "Kontroll-
leuchte ESP Aus" leuchtet auf. Alle anderen Sta-
bilisierungsfunktionen des ESP arbeiten normal.
In der teilweise deaktivierten Betriebsart ist die
Reduzierung des Motordrehmoments deaktiviert
und die erhöhte Fahrzeugstabilität durch das
ESP-System wird nicht mehr im vollen Umfang
gewährleistet .
ESP-SYSTEMKONTROLLLEUCHTE UND
KONTROLLLEUCHTE ESP Aus Die "ESP-Systemkontrollleuchte" im Kombi-
instrument leuchtet beim Einschalten der
Zündung auf. Die Leuchte erlischt, wenn der
Motor läuft. Leuchtet die "ESP-
Systemkontrollleuchte" bei laufendem Motor ständig,
liegt eine Störung im ESP-System vor. Wenn diese
Leuchte nach mehreren Fahrzyklen eingeschaltet bleibt
und das Fahrzeug mehrere Kilometer mit Geschwin-
digkeiten über 48 km/h gefahren wurde, suchen Sie so
(abb. 100)
Taste ESC OFF (ESP AUS)
134KENNTNISDES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

bald wie möglich eine Vertragswerkstatt auf, um die
Ursache der Störung feststellen und diese beheben zulassen.
Die "Kontrollleuchte ESP Aus" (im Kombiinstrument)
beginnt zu blinken, sobald die Reifen Traktion verlieren
und das ESP-System aktiviert wird. Wenn die Antriebs-
schlupfregelung (ASR) aktiv ist, blinkt die "ESP-
Systemkontrollleuchte" ebenfalls. Beginnt die "ESP-
Systemkontrollleuchte" beim Beschleunigen zu blinken,
nehmen Sie das Gas weg und beschleunigen Sie so
wenig wie möglich. Passen Sie Geschwindigkeit und
Fahrverhalten an die Straßenbedingungen an. HINWEIS:
 Die "ESP-Systemkontrollleuchte" und die "Kontroll-
leuchte ESP Aus" leuchten bei jedem Einschalten der
Zündung kurzzeitig auf.
 Bei jedem Einschalten der Zündung wird das ESP-
System eingeschaltet, selbst wenn es zuvor abgeschal-
tet wurde.
 Das ESP-System erzeugt Summ- oder Klickgeräu­
sche, wenn es aktiv ist. Dies ist normal, die Geräusche
hören auf, sobald das ESP nach dem Manöver, das die
ESP-Aktivierung auslöste, inaktiv wird.Die "Kontrollleuchte ESP Aus" zeigt an, dass
das elektronische Stabilitätsprogramm (ESP)
ausgeschaltet ist. ANHÄNGER­SCHLINGERSTABILISIERUNG
(TSC)
Die Anhänger-Schlingerstabilisierung (TSC) verwendet
Sensoren im Fahrzeug, die ein übermäßiges Schlingern
des Anhängers registrieren. Die Anhänger-
Schlingerstabilisierung (TSC) wird automatisch akti-
viert, sobald ein übermäßiges Schlingern des Anhän­
gers registriert wird. Bei aktivierter Anhänger-
Schlingerstabilisierung (TSC) blinkt die Warnleuchte
für das elektronische Stabilitätsprogramm (ESP), die
Motorleistung wird verringert und Sie spüren eine
Betätigung der Bremsen an einzelnen Rädern bei dem
Versuch, den Anhänger zu stabilisieren. HINWEIS:
Die Anhänger-Schlingerstabilisierung
(TSC) wird deaktiviert, wenn sich das ESP-System in
der Betriebsart "Teilabschaltung" befindet.
135KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
