2012 FIAT DUCATO kontrolky

210
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
obr. 218 – Verze 180 Multijet Power
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
F0N0210m

211
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0211mobr. 221 – Verze 180 Multijet PowerF0N0102mobr. 220 – Verze 130 – 150 Multijet
Hladina mezi značkami MIN a MAX odpovídá asi
jednomu litru oleje.
Jakmile hladina oleje klesne na značku MIN nebo
dokonce i pod tuto značku, doplňte hladinu oleje plnicím
otvorem A až ke značce MAX

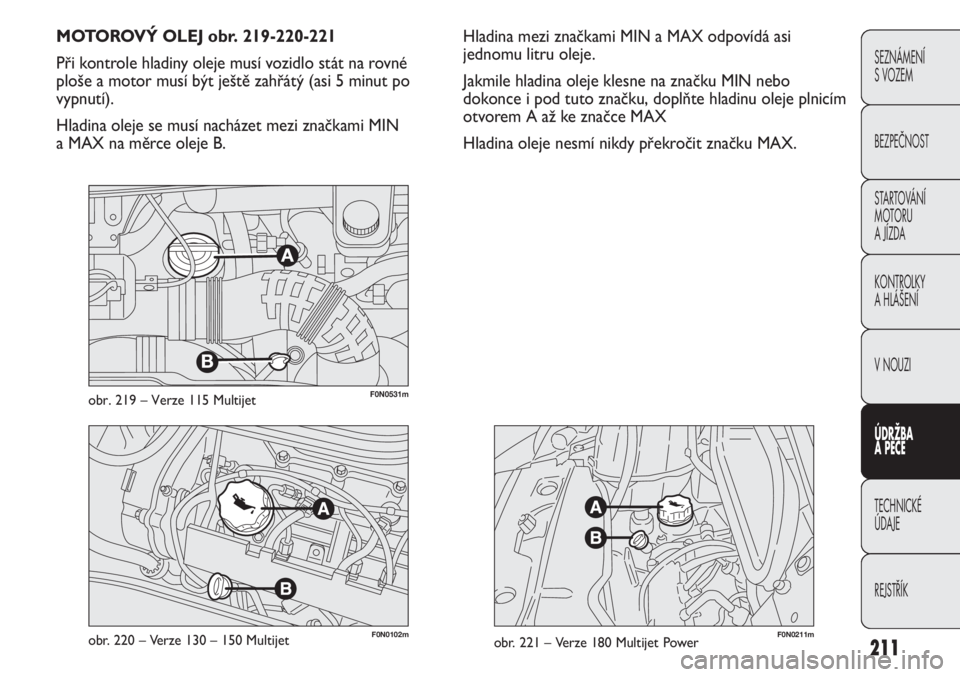

Hladina oleje nesmí nikdy překročit značku MAX. MOTOROVÝ OLEJ obr. 219-220-221
Při kontrole hladiny oleje musí vozidlo stát na rovné
ploše a motor musí být ještě zahřátý (asi 5 minut po
vypnutí).
Hladina oleje se musí nacházet mezi značkami MIN
a MAX na měrce oleje B.
F0N0531mobr. 219 – Verze 115 Multijet

212
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SPOTŘEBA MOTOROVÉHO OLEJE
Maximální spotřeba motorového oleje je 400 gramů
oleje na 1000 km
V prvním období provozu se vozidlo zabíhá. Spotřebu
oleje lze proto považovat za stabilizovanou teprve po
ujetí prvních 5000 – 6000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na stylu jízdy
a podmínkách používání vozidla.
UPOZORNĚNÍ Před kontrolou hladiny po doplnění
nebo výměně oleje nechejte motor běžet několik
sekund a po vypnutí počkejte několik minut.
Jestliže je motor zahřátý, pracujte
v motorovém prostoru s co největší
opatrností. Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák: nebezpečí
úrazu. Pozor na šály, kravaty a volné části
oděvu: mohly by být vtaženy do ústrojí
v pohybu.
POZOR
K doplnění hladiny oleje je nutno použít
olej se stejnými charakteristikami jaké má
olej, který se v motoru již nachází.
Použitý olej a olejový filtr obsahují
nebezpečné látky pro životní prostředí.
Doporučujeme, abyste si nechali výměnu
oleje i filtru provést u autorizovaných servisů Fiat ,
které jsou vybaveny zařízením na zpracování
vyjetého oleje a použitých filtrů podle předpisů
o ochraně životního prostředí.

213
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0103mobr. 222 – Verze 130-150-180 Multijet
CHLADICÍ KAPALINA MOTORU obr. 222-223
Hladinu kapaliny je nutno kontrolovat při studeném
motoru. Hladina se musí nacházet mezi značkami MIN
a MAX na nádržce
Při nedostatečné hladině chladicí kapaliny nalijte pomalu
plnicím otvorem A směs 50% destilované vody a 50 %
přípravku PARAFLU
UPod firmy PETRONAS
LUBRICANTS až ke značce MAX.
Směs PARAFLU
UPa destilované vody v koncentraci
50 % je mrazuvzdorná do −35 °C.
Při používání vozidla v obzvlášť náročných klimatických
podmínkách doporučujeme směs 60% PARAFLU
UP
a 40% destilované vody.
Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs
PARAFLU
UP. Do soustavy je nutno
případně doplnit kapalinu stejného typu jako ta,
jež se v ní již nachází. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným typem kapaliny.
Kdyby i přesto došlo ke smíchání kapalin různého
typu, v žádném případě nestartujte motor
a kontaktujte nejbližší autorizovaný servis Fiat .
Chladicí soustava je přetlaková. Při
výměně je nutno používat pouze
originální uzávěr nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
POZOR
F0N0532mobr. 223 – Verze 115 Multijet

214
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0105mobr. 224 – Verze 130-150-180 Multijet
KAPALINA DO OSTŘIKOVAČŮ ČELNÍHO/
ZADNÍ SKLA A DO SVĚTLOMETŮ obr. 224-225
Pro doplnění kapaliny sejměte uzávěr A.
Do ostřikovačů používejte směs vody a kapaliny
TUTELA PROFESSIONAL SC 35 v následujícím poměru:
30 % kapaliny TUTELA PROFESSIONAL SC 35 a 70 %
vody v létě.
50 % kapaliny TUTELA PROFESSIONAL SC 35 a 50 %
vody v zimě.
Při teplotách pod −20 °C používejte neředěnou kapalinu
TUTELA PROFESSIONAL SC 35.
Hladina se kontrolujte pohledem na nádržku.
Nejezděte s prázdnou nádržkou kapaliny
do ostřikovačů: ostřikování má zásadní
význam pro lepší výhled.
POZOR
Některé přísady do ostřikovačů jsou
hořlavé. V motorovém prostoru se
nacházejí horké části, které by se při kontaktu
s nimi mohly vznítit .
POZOR
F0N0533mobr. 225 – Verze 115 Multijet

215
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0107mobr. 226
UPOZORNĚNÍ Brzdová kapalina nasává vlhkost. Jestliže
vozidlo používáte převážně v oblastech s vysokou
vlhkostí vzduchu, je nutno brzdovou kapalinu měnit
častěji, než je uvedeno v plánu údržby. BRZDOVÁ KAPALINA obr. 226
Vyšroubujte uzávěr A a zkontrolujte, zda je kapalina
v nádržce u značky MAX.
Hladina kapaliny v nádržce nesmí nikdy překročit značku
MAX.
Pro doplnění používejte brzdovou kapalinu uvedenou
v tabulce „Provozní náplně a maziva“ (viz údaje
v kapitole „Technické údaje“).
POZN.: Pečlivě očistěte uzávěr nádrže A a okolní
plochy.
Při otevření uzávěru dávejte co největší pozor, aby se do
nádržky nedostaly žádné nečistoty.
Při dolévání brzdové kapaliny používejte nálevku se
zabudovaným filtrem s oky o max. velikosti 0,12 mm.
Brzdová kapalina je vysoce korozivní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Jestliže se tak stane,
bez prodlení omyjte zasažené místo vodou.
Brzdová kapalina je vysoce toxická
a žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním mýdlem
a opláchněte je hojným množstvím vody. Při
náhodném pozření okamžitě vyhledejte
lékařskou pomoc .
POZOR
Symbol π
na obalu kapaliny označuje
brzdové kapaliny syntetického typu
a odlišuje je od kapalin minerálního typu.
Kapalinami minerálního typu se mohou
nenapravitelně poškodit speciální gumová
těsnění brzdové soustavy.
POZOR

216
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0109mobr. 227 – Verze 130-150-180 Multijet
KAPALINA DO POSILOVÉHO ŘÍZENÍ
obr. 227-228
Zkontrolujte, zda hladina kapaliny v nádrži dosahuje na
maximum. Při kontrole musí stát vozidlo na rovné ploše
s vypnutým studeným motorem. Zkontrolujte, zda se
hladina kapaliny nachází u značky MAX na měrce, která
je upevněna u uzávěru nádrže (při kontrole za studena
použijte hladinu vyznačenou na straně 20 °C měrky).
Jestliže je hladina v nádrži pod předepsanou hodnotou,
doplňte ji. Pro doplnění následujícím postupem použijte
výhradně produkty uvedené v tabulce „Kapaliny
a maziva“ v kapitole „Technické charakteristiky“:
❒Nastartuje motor a počkejte, až se hladina kapaliny
v nádrži usadí.
❒S motorem v chodu otočte několikrát volantem na
koncovou polohu doprava a doleva.
Spotřeba kapaliny do posilového řízení je
velmi malá. Jestliže by za krátkou dobu po
doplnění bylo nutno hladinu znovu
doplnit , nechejte zkontrolovat soustavu u
autorizovaného servisu Fiat na případné
netěsnosti.
S motorem v chodu nenaléhejte na
koncovou polohu posilového řízení déle
než 8 sekund, řízení pak začne hlučet
a mohlo by se poškodit .
❒Doplňte hladinu kapaliny na značku MAX.
Zašroubujte zpět uzávěr.
Kapalina do posilového řízení se nesmí
dostat do kontaktu s horkými díly
v motoru: je hořlavá.
POZOR
F0N0534mobr. 228 – Verze 115 Multijet

217
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0253mobr. 229F0N0254mobr. 230
Jakmile snímač dosáhne přednastavenou hodnotu,
přestaví se ukazatel B-obr. 230 na červenou polohu i při
vypnutém motoru. Pro obnovu signalizačního zařízení
vyčistěte/vyměňte vložku, jako u normální výbavy,
a zresetujte ukazatel stiskem tlačítka C-obr. 230.
UPOZORNĚNÍ Filtr čistěte proudem vzduchu,
nepoužívejte vodu nebo kapalná čistidla.
Jedná se o speciální filtr pro provedení určená do oblastí
s vysokou prašností, proto se doporučuje nechat si filtr
vyměnit u autorizovaného servisu Fiat.
PYLOVÝ FILTR
Pylový filtr je třeba si nechat vyměnit u autorizovaného
servisu Fiat.VZDUCHOVÝ FILTR/PYLOVÝ FILTR
Vzduchový filtr je třeba si nechat vyměnit
u autorizovaného servisu Fiat.
VZDUCHOVÝ FILTR – PRAŠNÉ PROSTŘEDÍ
(u příslušné verze vozidla)
Vzduchový filtr do prašného prostředí je opatřen
vizuální signalizací zanesení A-obr. 229. Proto je nutno
pravidelně kontrolovat signalizaci snímačem zanesení
(postupujte podle „Plánu údržby“ v kapitole „Údržba
a péče“).
