DOBITÍ BATERIE
UPOZORNĚNÍ Postup při dobíjení baterie je zde
uveden pouze pro informaci. Doporučujeme si nechat
akumulátor dobít u autorizovaného servisu Fiat.
Doporučujeme pomalé dobíjení proudem nízké intenzity
po dobu asi 24 hodin. Příliš dlouhým nabíjením by se
mohla baterie poškodit. Postup při dobíjení baterie:
❒odpojte svorku minusového pólu akumulátoru;
❒k pólům akumulátoru připojte kabely nabíječe
– dbejte na správnou polaritu;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve
pak jej odpojte od baterie;
❒připojte zpět svorku záporného pólu baterie.
Elektrolyt obsažený v baterii je jed
a žíravina. Zabraňte zasažení očí
a pokožky. Baterii je nutno dobíjet ve větraném
prostředí v bezpečné vzdálenosti od volného
plamene nebo případných zdrojů jisker.
Nebezpečí výbuchu nebo požáru.
POZOR
Nepokoušejte se nabít zamrznutou
baterii, je třeba ji nejdříve rozmrazit ,
jinak hrozí nebezpečí výbuchu. Při zamrznutí
baterie je třeba nejdříve nechat odborníkem
zkontrolovat , zda nejsou poškozené její vnitřní
prvky nebo kontejner: nebezpečí úniku jedovaté
žíraviny.
POZOR

203
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0340mobr. 211
ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vůz zvednout, obraťte se na
autorizovaný servis Fiat, který je všechny vybaven
ramenovými nebo dílenskými zvedáky vozidel.
Vozidlo je nutno zvedat pouze ze strany, konec ramen
nebo dílenského zvedáku je nutno umístit do oblastí
vyznačených na obr. 211.
Při tažení vozidla nespouštějte motor.
POZOR
Než začnete vozidlo táhnout , vypněte
zámek řízení (viz bod „Spínací skříňka
zapalování“ v kapitole „Seznámení s vozidlem“).
Při tažení vozidla mějte na paměti, že posilovače
brzd a řízení nejsou aktivní. Proto je nutné při práci
s brzdovým pedálem a volantem vyvinout daleko
větší úsilí. Nepoužívejte k tažení pružná lana;
vyvarujte se škubání vozidlem. Během tažení
kontrolujte, zda se tažnými pomůckami nepoškodí
části vozidla, jichž se dotýkají. Při tažení vozu je
nutno dodržovat všechna ustanovení pravidel
silničního provozu ohledně tažných pomůcek
a chování v silničním provozu.
POZOR
TAŽENÍ VOZU
Vozidlo je vybaveno dvěma oky pro upevnění tažného
zařízení.
Přední oko je umístěno v kontejneru s nářadím pod
sedadlem spolucestujícího. U verzí se sadou Fix&Go
a bez rezervního kola se přepravka s nářadím dodává
pouze na objednávku pro určité verze vozidla. U vozidla
bez přepravky s nářadím je hák pro tažení vozidla
umístěn v přihrádce na palubní dokumentaci spolu
s návodem k použití a údržbě vozidla.

204
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
F0N0117mobr. 215F0N0135mobr. 213
F0N0136mobr. 214
❒vyjměte z kontejneru šroubovák dodávaný s vozidlem
a zapáčením ve vyznačeném bodě zvedněte kryt
C-obr. 214;
❒vyndejte tažné oko D z uložení a zašroubujte je na
závitový čep obr. 214.
Zadní oko B-obr. 215 se nachází v místě vyznačeném na
obrázku. Upevnění tažného oka:
❒Otevřete víko A a sejměte jej, jak je zobrazeno na
obr. 212;
❒hlavici B otočte doleva a vyjměte ji obr. 212, aby se
kontejner mohl vysunout ven obr. 213.
F0N0134mobr. 212

205
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
ÚDRÎBA A PÉâE
PLÁNOVANÁ ÚDRŽBA
Správná údržba je rozhodující k zajištění dlouhé
životnosti vozidla za optimálních podmínek.
Proto předepsala automobilka Fiat řadu kontrol a úkonů
údržby, které se v závislosti na motorizaci musejí provést
48 000 kilometrů.
Plánovanou údržbou se v žádném případě nepokryjí
zcela všechny potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při 48 000 km a pak
mezi jednotlivými prohlídkami je nutno věnovat vozidlu
pozornost, např. systematicky kontrolovat a případně
doplnit náplně, dohustit pneumatiky, atd.UPOZORNĚNÍ Přesný rozpis pravidelných prohlídek
stanovil výrobce vozidla. Neprovedením prohlídek může
propadnout záruka.
Servisní prohlídky s plánovanou údržbou provádějí
v předepsaných intervalech všechny autorizované servisy
Fiat.
Jestliže se během pravidelné plánované prohlídky
v servisu zjistí, že jsou kromě plánovaných řádných
úkonů nutné další výměny nebo opravy, lze je provést
pouze s výslovným souhlasem zákazníka.
UPOZORNĚNÍ Doporučujeme, abyste vyhledali servis
Fiat bez prodlení při každé případné menší neobvyklosti
při provozu vozidla a nečekali na další pravidelnou
servisní prohlídku.
Jestliže je vozidlo používáno často k tažení přívěsů, je
třeba zkrátit dobu mezi řádnými údržbami.

206
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●●
●●●
PLÁN ÚDRŽBY
Tisíce kilometrů48 96 144 192 240
Měsíců24 48 72 96 120
Kontrola nabití baterie a případné dobití
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky na přístrojové desce, atd.)
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a případné
seřízení trysek
Kontrola polohy stírátek čelního okna/zadního okna a jejich opotřebení
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru,
vyčištění a namazání pákových mechanismů
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, konzervace spodku
karosérie, pevných a ohebných úseků potrubí (výfukového, palivového,
brzdového potrubí), pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
Kontrola stavu předních brzdových destiček a funkce signalizace jejich
opotřebení
Kontrola stavu a opotřebení destiček zadních kotoučových brzd a fungování
signalizace opotřebení destiček (u příslušné verze vozidla)
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické
spojky, ostřikování oken, elektrolyt, atd.).
Vizuální kontrola stavu rozvodového řemenu/řemenů vedlejších agregátů
(provedení bez automatického napínače) (verze 130-150-180 Multijet)
Kontrola napnutí hnacího řemene příslušenství (verze bez automatického
napínače)(▲)
Kontrola napnutí hnacího řemene příslušenství (verze bez automatického
napínače) (verze 115 Multijet)(▲)
(
▲) Při první výměně motorového oleje je třeba zkontrolovat napnutí rozvodového řemene vedlejších ústrojí

207
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●●
●
●
●● ● ● ●
●●
●● ● ● ●
Tisíce kilometrů48 96 144 192 240
Měsíců24 48 72 96 120
Kontrola stavu ozubeného rozvodového řemene (verze 130-150 Multijet)
Kontrola stavu ozubeného rozvodového řemene (verze 115 Multijet)
Kontrola a případné seřízení dráhy parkovací brzdy
Kontrola emisí/kouřivosti výfuku
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)
Kontrola čistoty spodních vodidel bočních posuvných dveří u verzí s P.L.S.
(nebo každých 6 měsíců)
Výměna palivového filtru (dieselové verze)
Výměna řemene/ů náhonu vedlejších příslušenství
Výměna řemene/ů náhonu vedlejších příslušenství (verze 115 Multijet)
Výměna ozubeného rozvodového řemene (*) (Verze 130-150 Mutijet)
Výměna ozubeného rozvodového řemene (*) (Verze 115 Mutijet)
Výměna vložky vzduchového filtru (***)
Výměna motorového oleje a olejového filtru (verze s DPF) (**)
Výměna brzdové kapaliny (anebo každých 24 měsíců)
Výměna pylového filtru (anebo každých 24 měsíců)
(*) Bez ohledu na kilometrický proběh je nutno rozvodový řemen vyměnit každé 4 roky při náročném provozování vozidla
(chladné podnebí, městský provoz, dlouhý chod motoru na volnoběh), nebo v každém případě každých 5 let.
(**) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou
nebo upozorněním (u příslušné verze vozidla) na přístrojové desce (viz kap. “Kontrolky a upozornění”) nebo jednou za
24 měsíců
Používá-li se vozidlo hlavně po městě, je nutné vyměnit motorový olej a olejový filtr každých 12 měsíců.
(***) Je-li vozidlo vybaveno speciálním vzduchovým filtrem do prašných oblastí:
- každých 20 000 km kontrola a vyčistění filtru,
- každých 40 000 km výměna filtru.

208
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

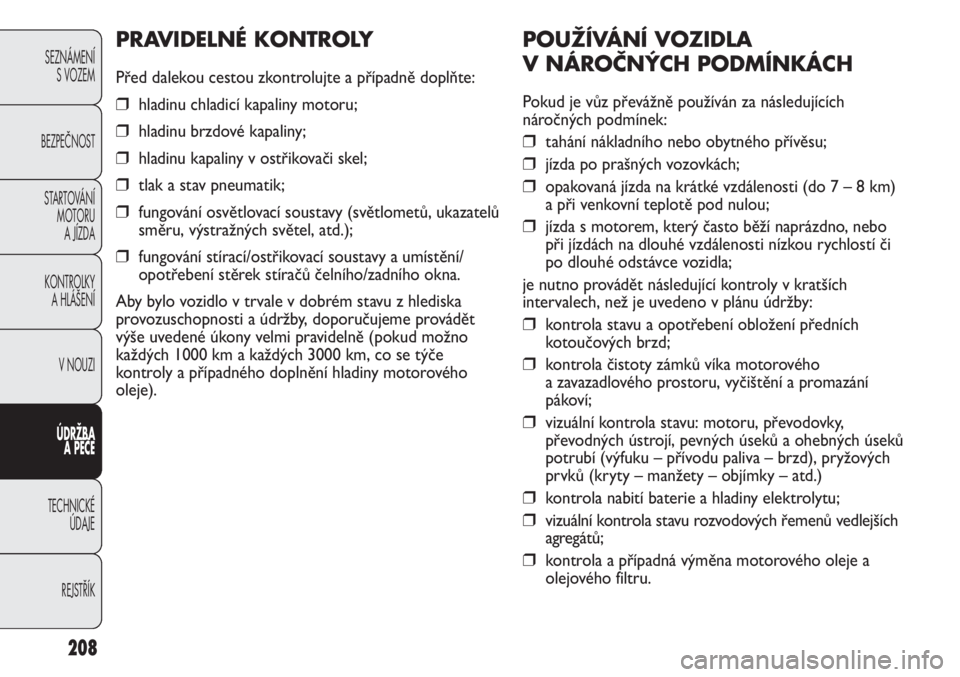

POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH PODMÍNKÁCH
Pokud je vůz převážně používán za následujících
náročných podmínek:
❒tahání nákladního nebo obytného přívěsu;
❒jízda po prašných vozovkách;
❒opakovaná jízda na krátké vzdálenosti (do 7 – 8 km)
a při venkovní teplotě pod nulou;
❒jízda s motorem, který často běží naprázdno, nebo
při jízdách na dlouhé vzdálenosti nízkou rychlostí či
po dlouhé odstávce vozidla;
je nutno provádět následující kontroly v kratších
intervalech, než je uvedeno v plánu údržby:
❒kontrola stavu a opotřebení obložení předních
kotoučových brzd;
❒kontrola čistoty zámků víka motorového
a zavazadlového prostoru, vyčištění a promazání
pákoví;
❒vizuální kontrola stavu: motoru, převodovky,
převodných ústrojí, pevných úseků a ohebných úseků
potrubí (výfuku – přívodu paliva – brzd), pryžových
prvků (kryty – manžety – objímky – atd.)
❒kontrola nabití baterie a hladiny elektrolytu;
❒vizuální kontrola stavu rozvodových řemenů vedlejších
agregátů;
❒kontrola a případná výměna motorového oleje a
olejového filtru.
PRAVIDELNÉ KONTROLY
Před dalekou cestou zkontrolujte a případně doplňte:
❒hladinu chladicí kapaliny motoru;
❒hladinu brzdové kapaliny;
❒hladinu kapaliny v ostřikovači skel;
❒tlak a stav pneumatik;
❒fungování osvětlovací soustavy (světlometů, ukazatelů
směru, výstražných světel, atd.);
❒fungování stírací/ostřikovací soustavy a umístění/
opotřebení stěrek stíračů čelního/zadního okna.
Aby bylo vozidlo v trvale v dobrém stavu z hlediska
provozuschopnosti a údržby, doporučujeme provádět
výše uvedené úkony velmi pravidelně (pokud možno
každých 1000 km a každých 3000 km, co se týče
kontroly a případného doplnění hladiny motorového
oleje).

209
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
KONTROLA HLADIN
obr. 217 – Verze 130 Multijet – 150 Multijet
Při práci v motorovém
prostoru nekuřte:
mohly by se zde nacházet
hořlavé plyny a výpary
s nebezpečím požáru.
POZOR
Pozor: Při doplňování
nesmíte zaměnit
kapaliny různého typu;
takové kapaliny nejsou
kompatibilní a mohl by se vážně
poškodit motor.
1. chladicí kapalina motoru
2. Hydraulická kapalina do
posilovače řízení
3. Kapalina do ostřikovačů
4. Brzdová kapalina
5. Motorový olej
F0N0100m
obr. 216– Verze115 MultijetF0N0530m
