AUSWECHSELN EINER GLÜHLAMPE
ALLGEMEINE HINWEISE
❒Wenn ein Licht nicht brennt, überprüfen Sie bitte
vor dem Auswechseln einer Glühlampe, dass die
betreffende Sicherung unversehrt ist: Die
Anordnung der Sicherungen entnehmen Sie bitte
dem Abschnitt „Auswechseln der Sicherungen“ in
diesem Kapitel;
❒vor dem Auswechseln einer Lampe prüfen, dass
deren Kontakte nicht korrodiert sind;
❒durchgebrannte Glühlampen müssen durch neue
gleichen Typs und gleicher Leistung ersetzt werden;
❒nach dem Auswechseln einer Lampe der
Scheinwerfer ist aus Sicherheitsgründen stets die
Einstellung des Leuchtkegels zu kontrollieren. AUSTAUSCHVERFAHREN
DER SPRAYFLASCHE
Zum Austausch der Sprayflasche wie folgt vorgehen:
❒Die Taste A-Abb. 177 drücken, um die
Austauschdose frei zu geben;
❒Die neue Dose einsetzen und bis zum
automatischen Einrasten drücken.
181
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISHalogenlampen dürfen nur am
Metallsockel angefasst werden. Kommt
der durchsichtige Lampenkolben mit den
Fingern in Kontakt, verringert sich die Intensität
des ausgestrahlten Lichts und auch die
Lebensdauer der Lampe kann beeinträchtigt
werden. Bei einem versehentlichen Berühren den
Glaskolben mit einem Tuch und Alkohol reinigen
und trocknen lassen.
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 181

F0N0078mAbb. 178
Veränderungen oder Reparaturen an
der elektrischen Anlage (Elektroniken),
die unsachgemäß oder ohne Berücksichtigung
der technischen Eigenschaften der Anlage
ausgeführt wurden, können zu
Betriebsstörungen mit Brandgefahr führen.
ACHTUNG
Die Halogenlampen beinhalten unter
Druck stehendes Gas, das die
Glasscherben bei einem Bruch der Lampe
zerstreuen kann.
ACHTUNG
ZUR BEACHTUNG Auf der Innenfläche des
Scheinwerfers kann ein leichter Beschlag auftreten; dies
ist keine Störung, sondern ganz normal und ist auf
niedrige Temperatur und Feuchtigkeitsgrad der Luft
zurückzuführen. Tropfen im Scheinwerfer weisen auf das
Eindringen von Wasser hin. In diesem Fall das Fiat-
Kundendienstnetz aufsuchen.

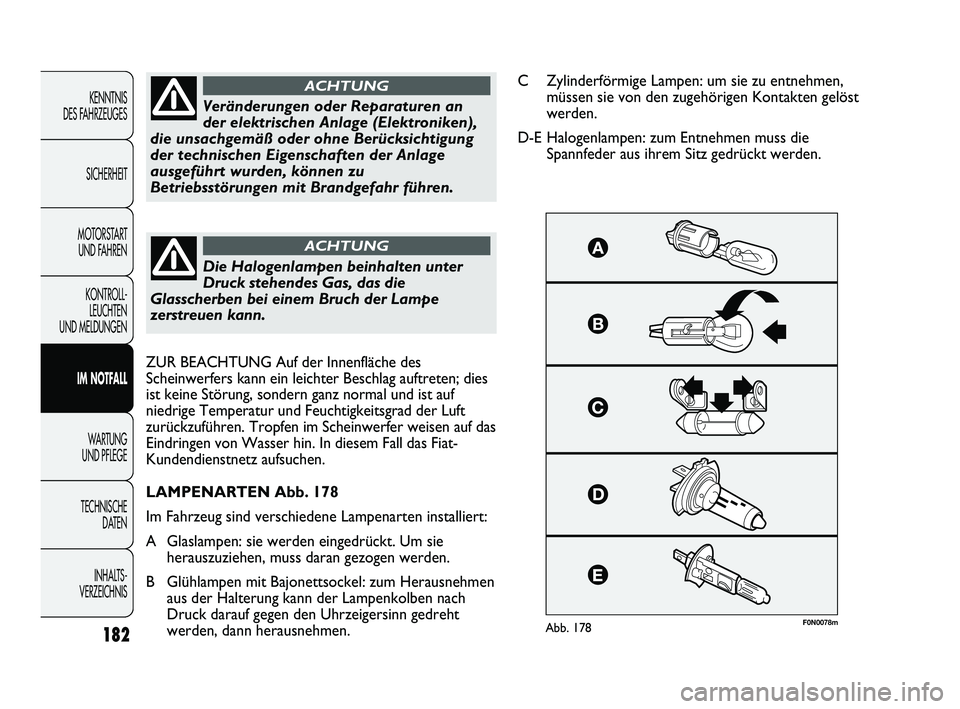

LAMPENARTEN Abb. 178
Im Fahrzeug sind verschiedene Lampenarten installiert:
A Glaslampen: sie werden eingedrückt. Um sie
herauszuziehen, muss daran gezogen werden.
B Glühlampen mit Bajonettsockel: zum Herausnehmen
aus der Halterung kann der Lampenkolben nach
Druck darauf gegen den Uhrzeigersinn gedreht
werden, dann herausnehmen.C Zylinderförmige Lampen: um sie zu entnehmen,
müssen sie von den zugehörigen Kontakten gelöst
werden.
D-E Halogenlampen: zum Entnehmen muss die
Spannfeder aus ihrem Sitz gedrückt werden.
182
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 182

H1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55 W
15/55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
(*) Versionen XL und Freizeit
(▼) alle anderen Versionen
(❑) für Versionen/Märkte, wo vorgesehen
183
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

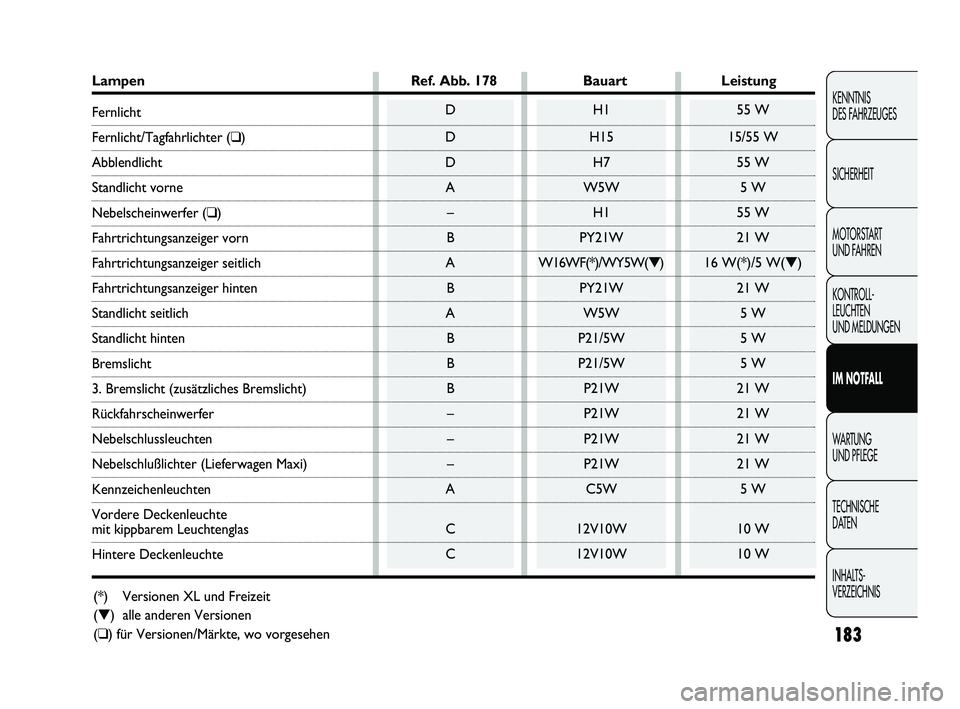

Lampen Ref. Abb. 178 Bauart Leistung
Fernlicht
Fernlicht/Tagfahrlichter (❑)
Abblendlicht
Standlicht vorne
Nebelscheinwerfer (❑)
Fahrtrichtungsanzeiger vorn
Fahrtrichtungsanzeiger seitlich
Fahrtrichtungsanzeiger hinten
Standlicht seitlich
Standlicht hinten
Bremslicht
3. Bremslicht (zusätzliches Bremslicht)
Rückfahrscheinwerfer
Nebelschlussleuchten
Nebelschlußlichter (Lieferwagen Maxi)
Kennzeichenleuchten
Vordere Deckenleuchte
mit kippbarem Leuchtenglas
Hintere Deckenleuchte
169-204 DUCATO LUM D 3ed 24/01/13 14.44 Pagina 183

F0N0079mAbb. 179F0N0080mAbb. 180
Zum Auswechseln der Lampe des
Fernlichts
/Tagfahrlichter muss der Deckel C-Abb. 180
abgenommen werden.
Zum Auswechseln der Lampe des Abblend-/Standlichts
muss der Deckel B-Abb. 180 abgenommen werden.
Zum Auswechseln der Lampe der
Fahrtrichtungsanzeiger muss der Deckel A-Abb. 180
abgenommen werden.
Nach erfolgtem Auswechseln sind die
Deckel/Schutzkappen wieder korrekt zu anzubringen
und die erfolgte Befestigung zu prüfen.
AUSWECHSELN DER GLÜHLAMPE
BEI EINER AUSSENLEUCHTE
Für Typ und Leistung der Lampen siehe den vorherigen
Abschnitt „Auswechseln einer Glühlampe“.

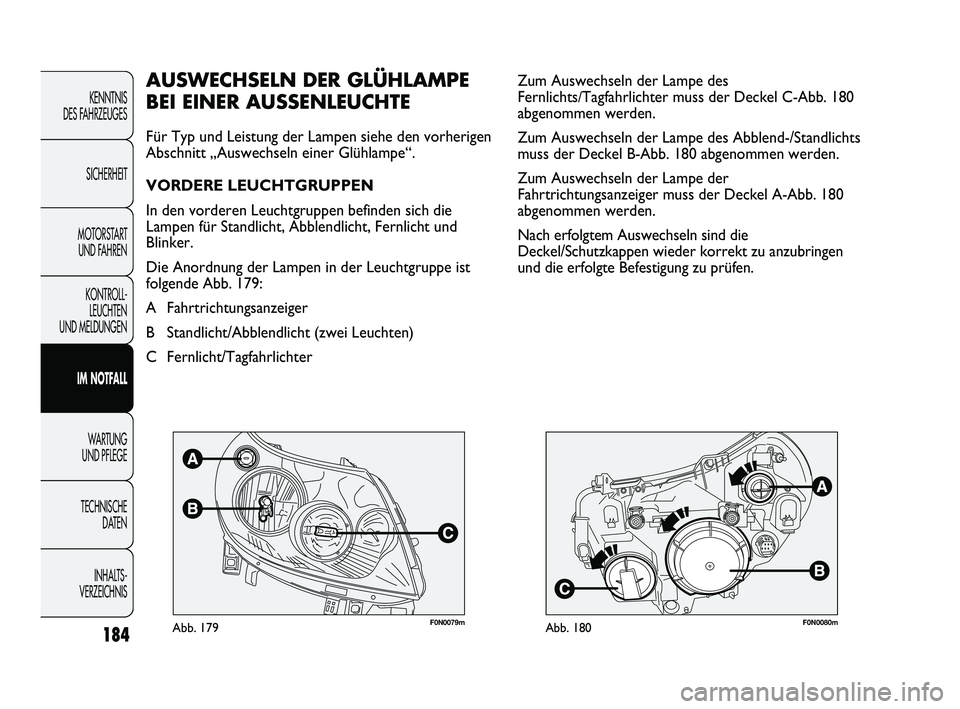

VORDERE LEUCHTGRUPPEN
In den vorderen Leuchtgruppen befinden sich die
Lampen für Standlicht, Abblendlicht, Fernlicht und
Blinker.
Die Anordnung der Lampen in der Leuchtgruppe ist
folgende Abb. 179:
A Fahrtrichtungsanzeiger
B Standlicht/Abblendlicht (zwei Leuchten)
C Fernlicht/Tagfahrlichter
184
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
169-204 DUCATO LUM D 1ed 24-02-2011 12:16 Pagina 184

F0N0082mAbb. 181F0N0083mAbb. 182
❒die Haltefeder B der Lampe aushängen;
❒die Lampe C herausziehen und auswechseln;
❒die neue Glühlampe einbauen, wobei darauf zu
achten ist, dass die Nase am Metallteil der Lampe in
die entsprechende Aufnahme am
Scheinwerferreflektor kommt, dann die
Lampenhaltefeder A wieder einrasten lassen und
den Steckverbinder B wieder anschließen;
❒die Schutzkappe C-Abb. 180 durch Drehen
im Uhrzeigersinn wieder anbringen und deren
ordnungsgemäßen festen Sitz prüfen.

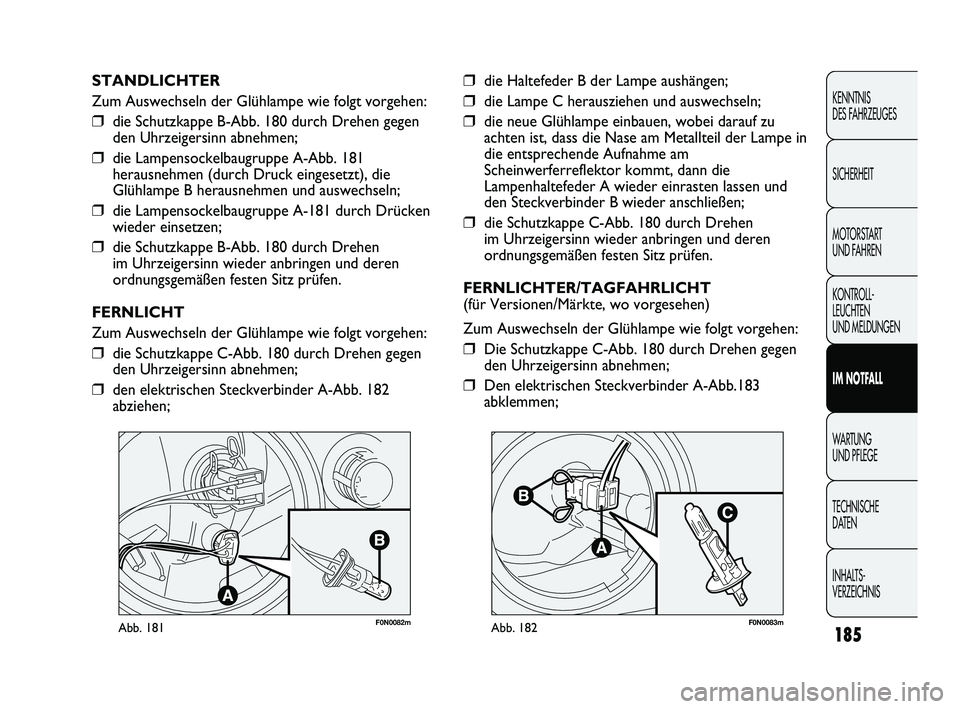

FERNLICHTER/TAGFAHRLICHT
