KENNTNIS DES FAHRZEUGES
ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung
variieren.
1.Feste seitliche Luftdüsen – 2.Ausrichtbare seitliche Luftdüsen – 3.Linker Hebel: Bedienung der Außenbeleuchtung
–
4.Instrumententafel und Kontrollleuchten –5.Rechter Hebel: Bedienungen der Front- und Heckscheibenwischer
und des Trip-Computers –
6.Ausrichtbare mittlere Luftdüsen – 7.Autoradio (für Versionen/Märkte,
wo vorgesehen) –
8.Ablagefach/Beifahrerairbag (für Versionen/Märkte, wo vorgesehen) – 9.Handschuhfach – 10.
Zigarettenanzünder, 12-V-Steckdose – 11.Bedienungen für Heizungs-/Lüftungs-/Klimaanlage – 12.Bedienungen am
Armaturenbrett –
13.Getriebeschalthebel – 14.Anlassvorrichtung – 15. Hebel zur Lenkradeinstellung – 16.
Fahrerairbag/Hupe – 17.Bedienfeld: Leuchtweitenregelung/Digitales Display/Mehrfunktionsdisplay.
F0N0510mAbb. 1
001-030 DUCATO LUM D 3ed 29-09-2011 13:17 Pagina 3

23
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
– Nach Auswahl des zu ändernden Untermenüs kurz
die Taste MODE drücken;
– Bei Aufruf des Untermenüs „Uhrzeit“:die Taste MODE
kurz drücken. Auf dem Display erscheinen blinkend
die „Stunden“;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– nach kurzer Betätigung der Taste MODE blinkt
die Minutenanzeige auf dem Display;
– mit der Taste
▲oder ▼die Einstellung vornehmen;
– bei Aufruf des Untermenüs „Format“:die Taste MODE
kurz drücken, auf dem Display erscheint blinkend
die Anzeigemodalität;
– mit der Taste
▲oder ▼die Auswahl des
Anzeigemodus „24h“ oder „12h“ vornehmen.
Nach erfolgter Einstellung die Taste MODE kurz
drücken, um zur Menübildschirmseite zurückzukehren,
oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne
zu speichern.
– nochmals die Taste MODE kurz drücken,
um zur Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem Punkt
des Menüs man sich befindet. Einschalten Trip B (Daten Trip B)
Diese Funktion ermöglicht das Einschalten (On) bzw.
das Ausschalten (Off) der Anzeige von Trip B
(Teilstrecke).
Für weitere Informationen siehe Abschnitt „Trip
Computer“.
Zum Ein-/Ausschalten gehen Sie so vor:
– die Taste MODE kurz drücken, woraufhin das Display
blinkend (On) oder (Off) anzeigt (abhängig davon, was
zuvor eingestellt war);
– mit der Taste
▲oder ▼die Auswahl vornehmen;
– die Taste MODE kurz drücken, um zur Menümaske
zurückzukehren oder die Taste lange drücken, um zur
Standardmaske zurückzukehren, ohne die Einstellung
zu speichern.
Einstellung der Uhr (Uhrzeit einstellen)
Diese Funktion ermöglicht die Einstellung der Uhrzeit
über zwei Untermenüs: „Uhrzeit“ und „Format“.
Für die Einstellung gehen Sie so vor:
– die Taste MODE kurz drücken, auf dem Display
erscheinen die beiden Untermenüs „Uhrzeit“
und „Format“;
– mit der Taste
▲oder ▼zwischen den beiden
Untermenüs wechseln;
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 23

29
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Angezeigte Werte
Außenlufttemperatur
Zeigt die Temperatur außerhalb des Fahrzeuginnenraums
an.
Reichweite (für Versionen/Märkte, wo vorgesehen)
Gibt die Entfernung an, die noch mit dem im Tank
vorhandenen Kraftstoff zurückgelegt werden kann, wobei
von einer Fortsetzung der Fahrt mit dem gleichen
Fahrverhalten ausgegangen wird. Auf dem Display erscheint
die Anzeige „---“ beim Eintreten folgender Ereignisse:
– Reichweite unter 50 km (oder 30 mi)
– bei einem Halt des Fahrzeugs mit laufendem Motor
über längere Zeit.
Zurückgelegte Fahrstrecke
Zurückgelegte Fahrstrecke seit Beginn einer neuen Fahrt.
Durchschnittlicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Sie gibt die zurückgelegte Fahrstrecke seit Beginn einer
neuen Fahrt an.
Augenblicklicher Verbrauch (für Versionen/Märkte,
wo vorgesehen)
Er gibt die konstant aktualisierte Änderung des
Kraftstoffverbrauchs an. Bei einem Halt des Fahrzeugs
mit laufendem Motor erscheint auf dem Display die
Anzeige „---“.
Durchschnittsgeschwindigkeit
Die Durchschnittsgeschwindigkeit stellt den
durchschnittlichen Wert der Fahrzeuggeschwindigkeit
je nach der insgesamt seit Beginn der neuen Strecke
vergangenen Zeit dar.TRIP COMPUTER
Allgemeines
Der „Trip-Computer“ ermöglicht die Anzeige der
Daten über den Betriebszustand des Fahrzeugs, wenn
sich der Zündschlüssel in Stellung
MARbefindet. Diese
Funktion besteht aus zwei getrennten Teilen mit den
Bezeichnungen „Trip A“ und „Trip B“, die in der Lage
sind, die „gesamte Fahrt“ des Fahrzeugs (Reise)
unabhängig voneinander zu überwachen. Beide
Funktionen können auf Null gestellt werden (Reset –
Beginn einer neuen Fahrt).
Der „Trip A“ erlaubt die Anzeige folgender Werte:
– Außenlufttemperatur
– Reichweite
– Zurückgelegte Fahrstrecke
– Durchschnittlicher Verbrauch
– Augenblicklicher Verbrauch
– Durchschnittliche Geschwindigkeit
– Reisezeit (Fahrdauer).
Der „Trip B“, der nur auf dem Multifunktionsdisplay
vorhanden ist, ermöglicht die Anzeige der folgenden
Werte:
– Zurückgelegte Fahrstrecke B
– Durchschnittlicher Verbrauch B
– Durchschnittliche Geschwindigkeit B
– Reisezeit B (Fahrdauer).
HINWEIS „Trip B“ ist eine deaktivierbare Funktion
(siehe im Abschnitt „Aktivierung von Trip B“). Die
Werte „Reichweite“ und „augenblicklicher Verbrauch“
können nicht zurückgesetzt werden.
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 29

F0N0019mAbb. 19
den Wert von 99.59 (99 Stunden und 59 Minuten)
erreicht;
– nach jedem Abklemmen und darauf folgendem neuen
Anschluss der Batterie.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip A“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
ZUR BEACHTUNG Das Rücksetzen bei Anzeige
der Werte für „Trip B“ betrifft nur die Werte
im Zusammenhang mit dieser Funktion.
Vorgehensweise zu Beginn einer Fahrt
Bei Zündschlüssel auf MAR das Rücksetzen ausführen
(Reset), indem Sie die Taste TRIP länger als 2 Sekunden
drücken.
Trip verlassen
Zum Verlassen der Funktion Trip: die Taste MODE
länger als 2 Sekunden drücken. Fahrtzeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.
ZUR BEACHTUNG Wenn die entsprechenden
Informationen fehlen, erscheinen alle Werte des Trip
Computers mit der Anzeige „---“ anstelle des Wertes.
Sobald der normale Betriebszustand wieder hergestellt
wird, wird die Zählung der verschiedenen Werte
wieder regulär aufgenommen, ohne eine Nullstellung
der vor der Störung angezeigten Werte durchzuführen
und es wird keine neue Fahrstrecke begonnen.
TRIP-Bedientaste Abb. 19
Die Taste TRIP oben auf dem rechten Hebel ermöglicht
bei auf MAR stehendem Zündschlüssel den Zugang zur
Anzeige der vorher beschriebenen Werte sowie
die Rücksetzung dieser Werte, um eine neue
Fahrstrecke zu beginnen:
– kurzer Druck für den Zugang zu den Anzeigen
der verschiedenen Werte;
– langer Druck für die Rücksetzung (Reset) und danach
den Beginn einer neuen Fahrstrecke.
Neue Fahrt
Sie beginnt, sobald ein Rücksetzen erfolgte:
– „manuell“ durch den Benutzer nach Druck
der entsprechenden Taste;
– „automatisch“, wenn die „zurückgelegte Fahrstrecke“
den Wert je nach installiertem Display von 3999,9 km
oder 9999,9 km erreicht, oder wenn die „Fahrtzeit“
30
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
001-030 DUCATO LUM D 3ed 29-09-2011 13:18 Pagina 30

278
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
– Vorbereitung für den Einbau
eines Kindersitzes “Isofix
Universale” .......................... 134
Kinder sicher transportieren .... 130
Kindersitze (Positionierung
der Kindersitze auf
den Sitzen) ...................... 133-136
Klappwand an der Sitzbank ... 91
Kontrolle der Füllstände ........ 209
Kontrollleuchten
und Meldungen........................ 157
Kopfstützen................................ 40
Korb unter dem Sitz ............... 36
Kraftstoff ................................... 124
Kraftstoff einsparen
(Kontrollleuchte) .................. 162
Kraftstoff
– Einsparung ........................... 148
– Füllstandsanzeige ............... 16
– Kraftstoffsperrschalter und
elektrische Versorgung ........ 82
– Tankverschluss ................... 123
– Verbrauch ............................ 264
Kraftstoffreserve....................... 155Kraftstoffsperrschalter und
elektrische Versorgung ........ 82
Kraftstoffstandanzeige ............ 16
Kraftübertragung (technische
Eigenschaften) ........................ 231
Kühlfach ...................................... 84
Kühlflüssigkeit .......................... 16
– Tachometer ........................ 15
– Trip-Computer .................. 29
Kühlflüssigkeitstemperaturanzeige . 16
Lackierung
– Kennschild ........................... 228
– Wartung .............................. 224
Laderaumtaste .......................... 108
Ladung (Warnhinweise) ......... 147
Lampen (Ersatz) ....................... 181
– Allgemeine Hinweise ........ 181
– Lampenarten ............... 182-183
– Wechsel einer externen
Lampe ...................................... 184
– Wechsel einer internen
Lampen .................................... 193
Längerer Fahrzeugstillstand .. 154Lastbegrenzer ........................... 127
Leistungen ................................. 240
Lenkradeinstellung .................. 41
Lenkradschloss ......................... 13
Lenkung
– Technische Eigenschaften ... 232
– Wendekreisdurchmesser .. 232
Lichthupe ................................... 69
Luftdüsen im Innenraum ........ 46
Luftfilter ..................................... 217Manuelle Klimaanlage ............ 49
Maximale Geschwindigkeiten ... 240
Mehrfunktionsdisplay .............. 18
Motor
– Kenncode ............................ 229
– Kennzeichnung ................... 228
– Motorhaube ........................ 104
– Technische Daten .............. 230
Motorencodes ........................... 228
Motorhaube .............................. 104
Motorkühlmittel
– Füllstandskontrolle ............ 214
– Temperaturanzeige ........... 16
275-282 DUCATO LUM D 3ed 29-09-2011 11:53 Pagina 278

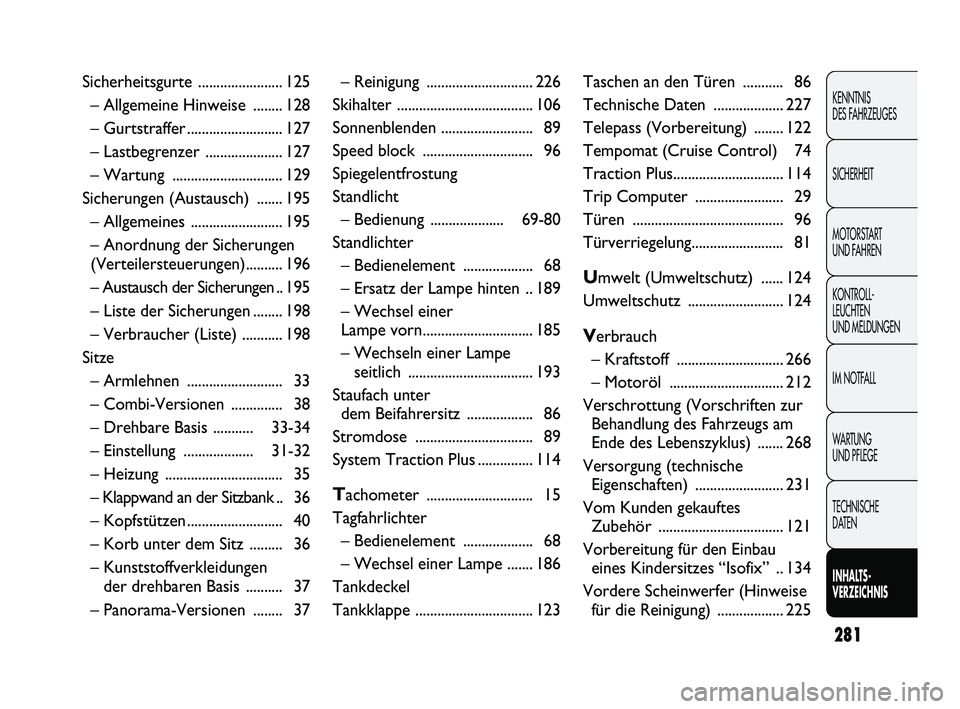

281
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Sicherheitsgurte ....................... 125
– Allgemeine Hinweise ........ 128
– Gurtstraffer .......................... 127
– Lastbegrenzer ..................... 127
– Wartung .............................. 129
Sicherungen (Austausch) ....... 195
– Allgemeines ......................... 195
– Anordnung der Sicherungen
(Verteilersteuerungen).......... 196
– Austausch der Sicherungen .. 195
– Liste der Sicherungen ........ 198
– Verbraucher (Liste) ........... 198
Sitze
– Armlehnen .......................... 33
– Combi-Versionen .............. 38
– Drehbare Basis ........... 33-34
– Einstellung ................... 31-32
– Heizung ................................ 35
– Klappwand an der Sitzbank .. 36
– Kopfstützen .......................... 40
– Korb unter dem Sitz ......... 36
– Kunststoffverkleidungen
der drehbaren Basis .......... 37
– Panorama-Versionen ........ 37– Reinigung ............................. 226
Skihalter ..................................... 106
Sonnenblenden ......................... 89
Speed block .............................. 96
Spiegelentfrostung
Standlicht
– Bedienung .................... 69-80
Standlichter
– Bedienelement ................... 68
– Ersatz der Lampe hinten .. 189
– Wechsel einer
Lampe vorn.............................. 185
– Wechseln einer Lampe
seitlich .................................. 193
Staufach unter
dem Beifahrersitz .................. 86
Stromdose ................................ 89
System Traction Plus ............... 114
Tachometer ............................. 15
Tagfahrlichter
– Bedienelement ................... 68
– Wechsel einer Lampe ....... 186
Tankdeckel
Tankklappe ................................ 123Taschen an den Türen ........... 86
Technische Daten ................... 227
Telepass (Vorbereitung) ........ 122
Tempomat (Cruise Control) 74
Traction Plus.............................. 114
Trip Computer ........................ 29
Türen ......................................... 96
Türverriegelung......................... 81
Umwelt (Umweltschutz) ...... 124
Umweltschutz .......................... 124
Verbrauch
– Kraftstoff ............................. 266
– Motoröl ............................... 212
Verschrottung (Vorschriften zur
Behandlung des Fahrzeugs am
Ende des Lebenszyklus) ....... 268
Versorgung (technische
Eigenschaften) ........................ 231
Vom Kunden gekauftes
Zubehör .................................. 121
Vorbereitung für den Einbau
eines Kindersitzes “Isofix” .. 134
Vordere Scheinwerfer (Hinweise
für die Reinigung) .................. 225
275-282 DUCATO LUM D 3ed 29-09-2011 11:53 Pagina 281
