2012 FIAT DUCATO техобслуживание

161
F0N0827mрис. 173
Для более точного определения давления проверьте
его значение по манометру F – рис. 173, когда
компрессор выключен и центральный переключатель
все еще находится в положении ремонта;
❒если в течение 10 минут давление в шине не станет
хотя бы 3 бара, отсоедините прозрачную трубку
заполнения от вентиля и выньте вилку из розетки
12 В. Дайте автомобилю возможность проехать
примерно 10 метров, чтобы герметик растекся внутри
шины и повторите операцию накачки;
❒если и в этом случае через 10 минут после включения
компрессора давление не достигает минимум 3 бара,
не приводите автомобиль в движение, поскольку
шина слишком сильно повреждена, и комплект
быстрого ремонта не может обеспечить необходимую
защиту; обратитесь на станцию техобслуживания Fiat;
❒если же шина накачана на давление, значение
которого соответствует указаниям параграфа
«Давление накачки» в главе «Технические
характеристики», сразу же возобновите движение;
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0826mрис. 172

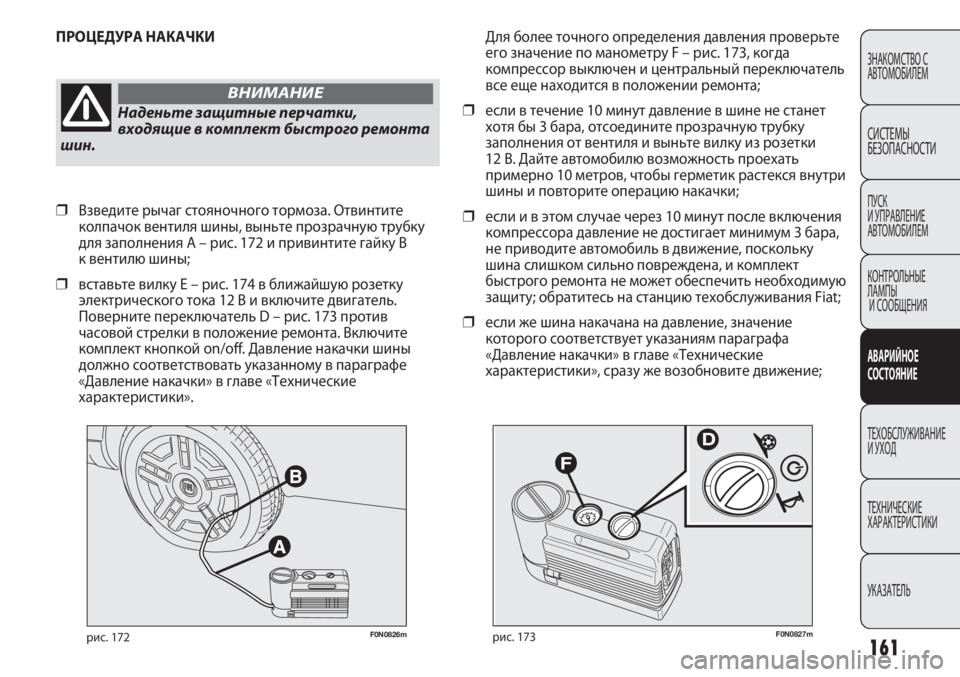

ПРОЦЕДУРА НАКАЧКИ
Наденьте защитные перчатки,
входящие в комплект быстрого ремонта
шин.
ВНИМАНИЕ
❒Взведите рычаг стояночного тормоза. Отвинтите
колпачок вентиля шины, выньте прозрачную трубку
для заполнения A – рис. 172 и привинтите гайку B
к вентилю шины;
❒вставьте вилку E – рис. 174 в ближайшую розетку
электрического тока 12 В и включите двигатель.
Поверните переключатель D – рис. 173 против
часовой стрелки в положение ремонта. Включите
комплект кнопкой on/off. Давление накачки шины
должно соответствовать указанному в параграфе
«Давление накачки» в главе «Технические
характеристики».

162
❒если давление в шине не менее 3 бар, восстановите
правильное давление, значения которого указаны в
параграфе «Давление накачки» в главе «Технические
характеристики» (при включенном двигателе
и взведенном рычаге стояночного тормоза)
и возобновите движение;
❒управляйте автомобилем с осторожностью по дороге
на ближайшую станцию техобслуживания Fiat.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0182mрис. 174
Приклейте этикетку в месте, хорошо
видном водителю, для обозначения
шины, накачанной с помощью комплекта
быстрого ремонта. Управляйте автомобилем
с осторожностью, особенно на поворотах.
Скорость при этом не должна превышать
80 км/ч. Не разгоняйтесь и не тормозите резко.
ВНИМАНИЕ❒примерно через 10 минут после начала движения
остановитесь и проверьте давление в шине; не
забудьте поставить автомобиль на ручной тормоз;
Если давление опустилось ниже 3 бар,
не продолжайте движение: комплект
быстрого ремонта Fix & Go automatic не может
обеспечить необходимой защиты, поскольку
шина слишком сильно повреждена. Обратитесь
на станцию техобслуживания Fiat.
ВНИМАНИЕ

163
F0N0828mрис. 175
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Обязательно сообщите специалистам
автомастерской, что ремонт шины
выполнен с помощью комплекта быстрого
ремонта. Отдайте информационный проспект
персоналу, который будет обращаться с
колесом, отремонтированным с помощью
комплекта для ремонта шин.
ВНИМАНИЕ
В случае использования шин,
отличающихся от тех, что были
изначально установлены на автомобиле,
их окончательный ремонт может оказаться
невозможным. При необходимости в замене
колес рекомендуется устанавливать колеса,
утвержденные изготовителем. Обратитесь на
станцию техобслуживания Fiat.
ВНИМАНИЕ
❒Вставьте вилку в ближайшую розетку 12 В и включите
двигатель.
❒Поверните переключатель по часовой стрелке
в положение восстановления давления.
❒Включите комплект кнопкой on/off. Накачайте шину
на давление, значение которого соответствует
указаниям параграфа «Давление накачки» в главе
«Технические характеристики».
ПРИМЕЧАНИЕ Если нужно сдуть шину, нажмите кнопку В,
показанную на рис. 176. Для более точного контроля
проверьте давление по манометру, когда компрессор
выключен и центральный переключатель еще находится
в положении восстановления давления.

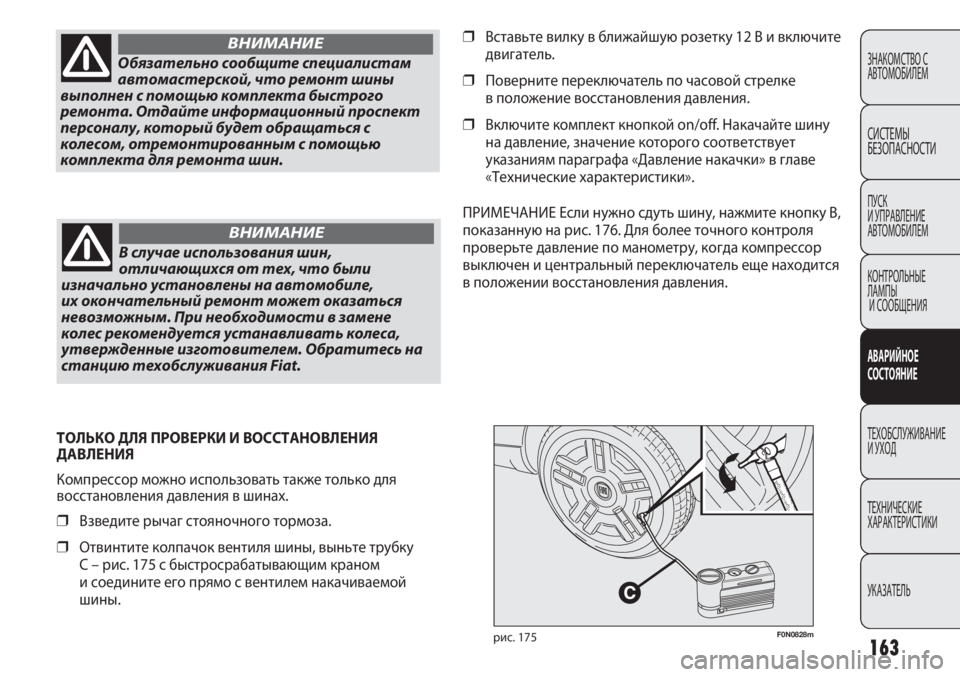

ТОЛЬКО ДЛЯ ПРОВЕРКИ И ВОССТАНОВЛЕНИЯ
ДАВЛЕНИЯ
Компрессор можно использовать также только для
восстановления давления в шинах.
❒Взведите рычаг стояночного тормоза.
❒Отвинтите колпачок вентиля шины, выньте трубку
С – рис. 175 с быстросрабатывающим краном
и соедините его прямо с вентилем накачиваемой
шины.

164
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЗАМЕНА ЛАМПЫ
ОБЩИЕ УКАЗАНИЯ
❒Если не горит одна лампа, проверьте
соответствующий предохранитель, прежде чем ее
менять: положение предохранителей указано
в параграфе «Замена предохранителей» настоящей
главы;
❒перед заменой неработающей лампы проверьте,
не окислились ли контакты;
❒перегоревшие лампы должны быть заменены
аналогичными того же типа и мощности;
❒после замены лампы в целях безопасности проверьте
правильность регулировки оптических осей фар.
При работе с галогенными лампами
касайтесь только металлических частей
лампы. В результате прикосновения
пальцами к прозрачной колбе сила света
лампы, а также срок ее службы могут снизиться.
При случайном прикосновении протрите колбу
ветошью, смоченной спиртом, и дайте ей
высохнуть.
B
F0N0830mрис. 176
F0N0829mрис. 177
ЗАМЕНА БАЛЛОНЧИКА
Замена баллончика выполняется следующим образом:
❒нажмите кнопку А – рис. 177, чтобы вынуть сменную
часть;
❒вставьте новый баллончик и надавите на него, чтобы
сработала автоматическая защелка.

165
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0078mрис. 178
Изменения или ремонт
электрооборудования автомобиля
(электронные блоки управления), выполненные
неправильно и без учета его технических
характеристик, могут привести
к неисправностям в работе и к опасности
возникновения пожара.
ВНИМАНИЕ
В колбе галогенных ламп содержится газ
под давлением, поэтому при их
разрушении могут разлетаться осколки стекла.
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ На внутренней поверхности фары
может конденсироваться влага: это не является
признаком неисправности, а вызвано низкой
температурой или высокой влажностью воздуха;
конденсат быстро исчезнет после включения фар. Если
же внутри фары скапливаются капельки воды, это
означает, что в корпус фары попала вода, обратитесь на
станцию техобслуживания Fiat.
ТИПЫ ЛАМП – рис. 178
В автомобиле установлены различные типы ламп.
A Бесцокольные лампы: для установки нажмите на
лампу. Чтобы вынуть, потяните за лампу.
B Лампы с байонетным крепением: чтобы вынуть эти
лампы из патрона, нажмите на них и поверните
против часовой стрелки.C Цилиндрические лампы: чтобы их вынуть, отогните
удерживающие контакты.
D-E Галогенные лампы: для снятия лампы освободите
удерживающий ее фиксатор.

166
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
H1
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55 W
55 W
5 W
55 W
21 W
16 W(*)/5 W(▼)
21 W
5 W
5 W
5 W
21 W
21 W
21 W
21 W
5 W
10 W
10 W
(*) исполнения XL и свободное время
(▼) все другие исполнения
(❑) для моделей/рынков, где предусмотрено
Лампы Рис. 178 Тип Мощность
Фары дальнего свет
Фары ближнего света
Передние габаритные огни
Противотуманные фары (❑)
Передние указатели поворота
Боковые указатели поворота
Задние указатели поворота
Боковые габаритные огни
Задние габаритные огни
Стоп-сигналы
3 стоп-сигнал (дополнительный)
Фонари заднего хода
Задние противотуманные фары
Задние противотуманные фары (фургон Maxi)
Фонарь освещения номерного знака
Передний салонный светильник
с прозрачным откидным стеклом
Задний салонный светильник

167
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0079mрис. 179F0N0080mрис. 180
Для замены лампы фар дальнего света снимите крышку
A – рис. 180.
Для замены лампы фар ближнего света/габаритных огней
снимите крышку В – рис. 180.
Для замены лампы указателей поворота снимите
ламповый патрон С – рис. 180.
После замены ламп поставьте на место крышки
и проверьте, чтобы они были правильно зафиксированы

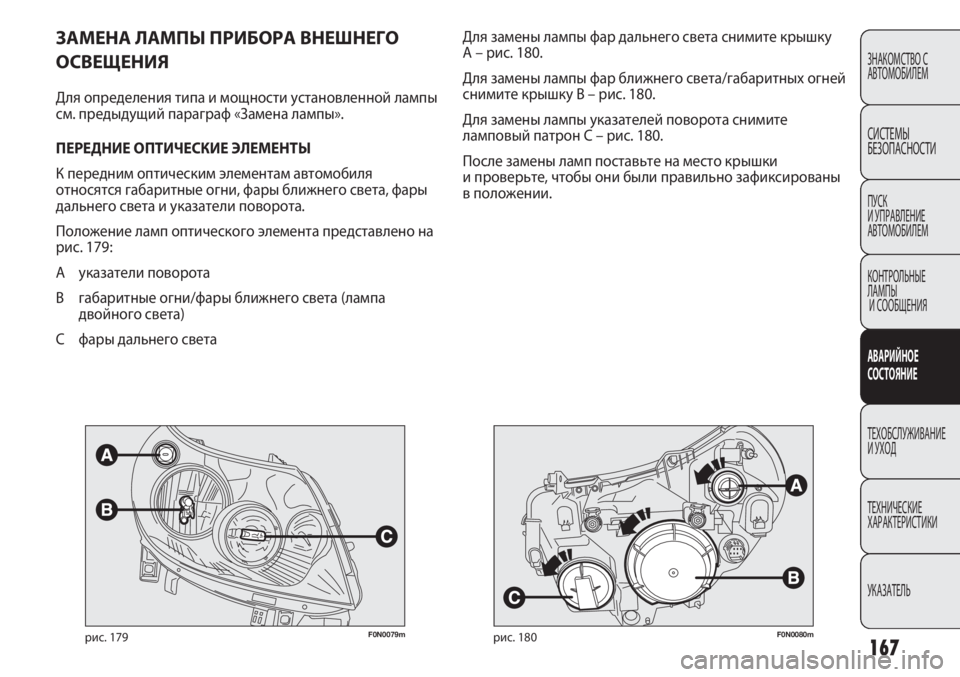

в положении.ЗАМЕНА ЛАМПЫ ПРИБОРА ВНЕШНЕГО
ОСВЕЩЕНИЯ
Для определения типа и мощности установленной лампы
см. предыдущий параграф «Замена лампы».
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К передним оптическим элементам автомобиля
относятся габаритные огни, фары ближнего света, фары
дальнего света и указатели поворота.
Положение ламп оптического элемента представлено на
рис. 179:
A указатели поворота
B габаритные огни/фары ближнего света (лампа
двойного света)
C фары дальнего света

168
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0082mрис. 181F0N0083mрис. 182
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется следующим образом:
❒снимите защитную крышку А – рис. 180, повернув ее
против часовой стрелки;
❒отсоедините электрический разъем А – рис. 182;
❒откройте пружинный фиксатор В;
❒выньте и замените лампу;
❒для установки новой лампы совместите профиль
металлической части с канавками в параболе фары,
закройте пружинный фиксатор А и соедините
электрический разъем B;
❒установите защитную крышку А – рис. 180 вращением
по часовой стрелке; проверьте, чтобы она была
правильно зафиксирована в положении. ГАБАРИТНЫЕ ОГНИ
Замена лампы выполняется следующим образом:
❒снимите защитную крышку В – рис. 180, повернув ее
против часовой стрелки;
❒выньте ламповый патрон А – рис. 181, установленный
простым нажатием; выньте лампу B и замените ее;
❒вновь установите ламповый патрон А – рис. 181
простым нажатием;
❒установите защитную крышку В – рис. 180 вращением
против часовой стрелки; проверьте, чтобы она была
правильно зафиксирована в положении.
