2012 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Sjedala
63
3
ERGONOMIJA I KOMFOR

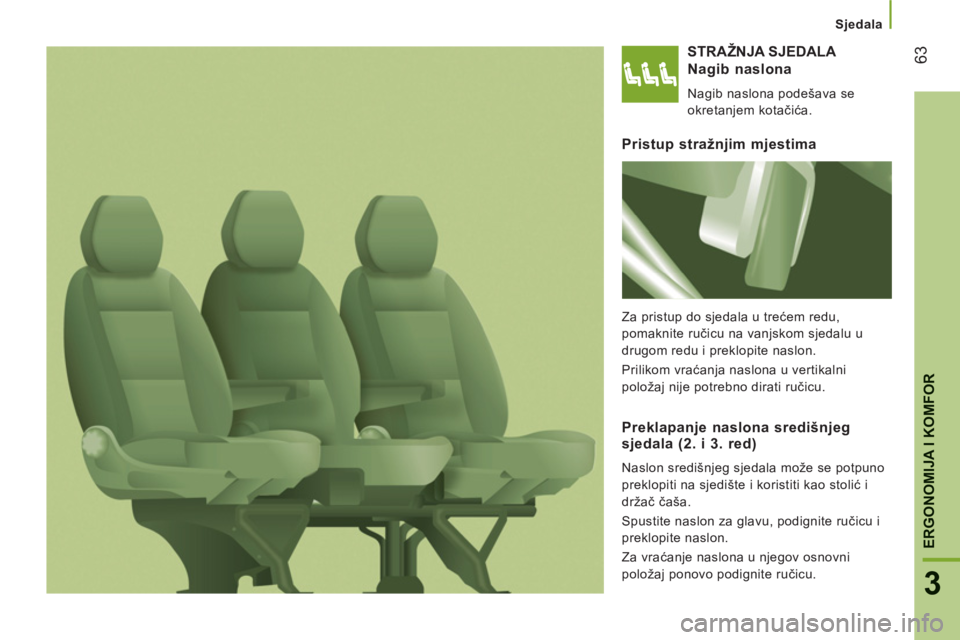

STRAŽNJA SJEDALA
Na
gib naslona
Nagib naslona podešava se
okretanjem kotačića.
Pristup stražnjim mjestima

Za pristup do sjedala u trećem redu,
pomaknite ručicu na vanjskom sjedalu u
drugom redu i preklopite naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.
Preklapanje naslona središnjeg
sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u njegov osnovni
položaj ponovo podignite ručicu.

Sjedala

64

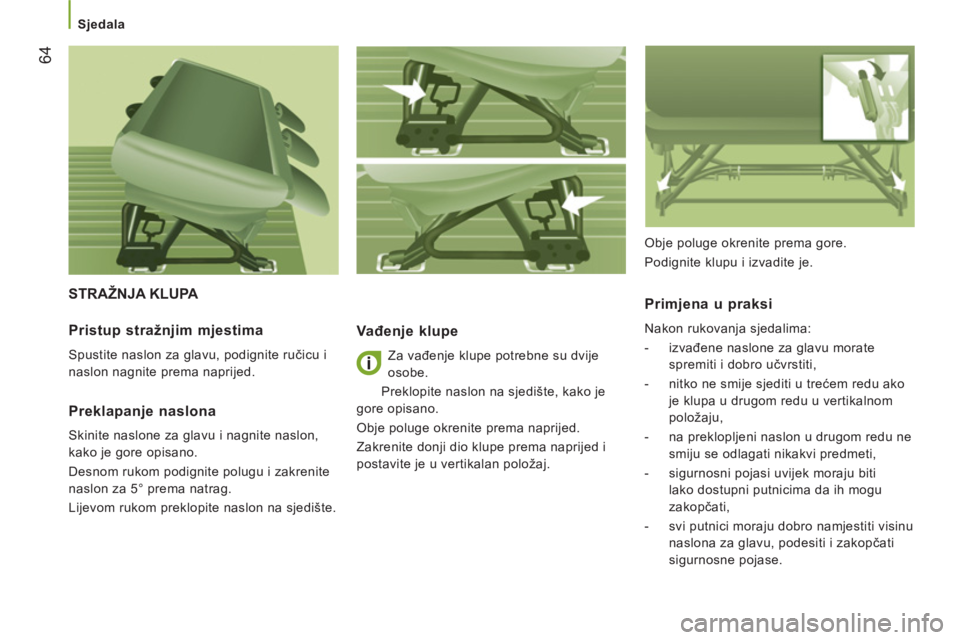

STRAŽNJA KLUPA
Vađenje klupe

Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je
gore opisano.
Obje poluge okrenite prema naprijed.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj.

Primjena u praksi

Nakon rukovanja sjedalima:


- izvađene naslone za glavu morate
spremiti i dobro učvrstiti,

- nitko ne smije sjediti u trećem redu ako
je klupa u drugom redu u vertikalnom
položaju,

- na preklopljeni naslon u drugom redu ne
smiju se odlagati nikakvi predmeti,

- sigurnosni pojasi uvijek moraju biti
lako dostupni putnicima da ih mogu
zakopčati,

- svi putnici moraju dobro namjestiti visinu
naslona za glavu, podesiti i zakopčati
sigurnosne pojase.


Pristup stražnjim mjestima

Spustite naslon za glavu, podignite ručicu i
naslon nagnite prema naprijed.

Preklapanje naslona

Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite polugu i zakrenite
naslon za 5° prema natrag.
Lijevom rukom preklopite naslon na sjedište. Obje poluge okrenite prema gore.
Podignite klupu i izvadite je.

Sjedala
65
3
ERGONOMIJA I KOMFOR
PRODUŽENA KABINA
Ima ergonomski oblikovanu klupu s 4 mjesta
i vrlo čvrstu pregradu, pa nudi udobnost i
sigurnost.
Svako mjesto na klupi ima sigurnosni pojas
s kalemom.
Vidi točku 5, odlomak "Primjena u praksi".

Pristup do kutije pod klupom


Iz kabine
Za pristup kutiji velike zapremine zakrenite
sjedište prema naprijed.

Iz prostora za teret
Uspravite krila da dobijete korisnu duljinu
podnice. Krila u uspravljenom položaju drže
magneti na poleđini pregrade.

Primjena u praksi

Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Na stražnja mjesta produžene kabine ne
postavljajte sjedalice, povišenja ili košare.
Prostor za teret u stražnjem dijelu
namijenjen je samo prijevozu robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio tog prostora
(što bliže kabini) i da ih učvrstite remenjem
služeći se alkama na podnici.

66

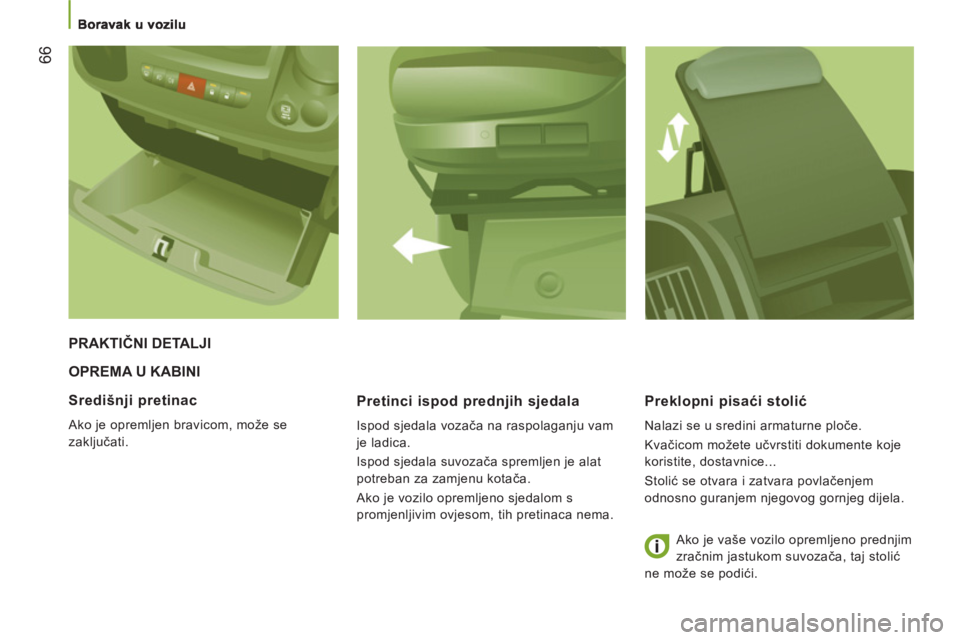

OPREMA U KABINI
Pretinci ispod predn
jih sjedala
Ispod sjedala vozača na raspolaganju vam
je ladica.
Ispod sjedala suvozača spremljen je alat
potreban za zamjenu kotača.
Ako je vozilo opremljeno sjedalom s
promjenljivim ovjesom, tih pretinaca nema.


Preklopni pisaći stolić

Nalazi se u sredini armaturne ploče.
Kvačicom možete učvrstiti dokumente koje
koristite, dostavnice...
Stolić se otvara i zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.
PRAKTIČNI DETALJI

Središn
ji pretinac

Ako je opremljen bravicom, može se
zaključati.
Ako je vaše vozilo opremljeno prednjim
zračnim jastukom suvozača, taj stolić
ne može se podići.

67
ERGONOMIJA I KOMFOR
3

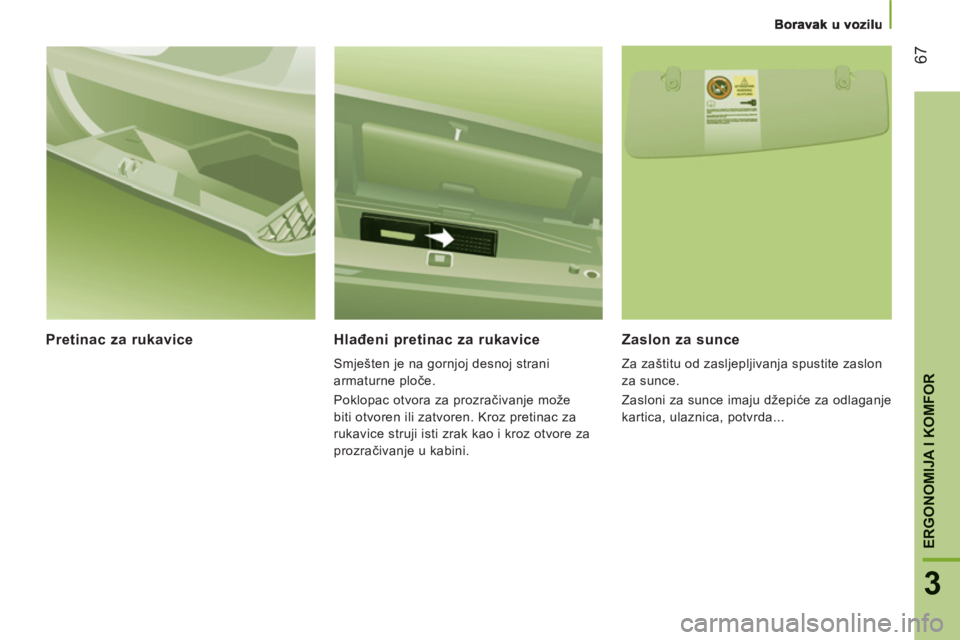

Pretinac za rukavice
Hlađeni pretinac za rukavice

Smješten je na gornjoj desnoj strani
armaturne ploče.
Poklopac otvora za prozračivanje može
biti otvoren ili zatvoren. Kroz pretinac za
rukavice struji isti zrak kao i kroz otvore za
prozračivanje u kabini.
Zaslon za sunce

Za zaštitu od zasljepljivanja spustite zaslon
za sunce.
Zasloni za sunce imaju džepiće za odlaganje
kartica, ulaznica, potvrda...

Boravak u vozilu
68

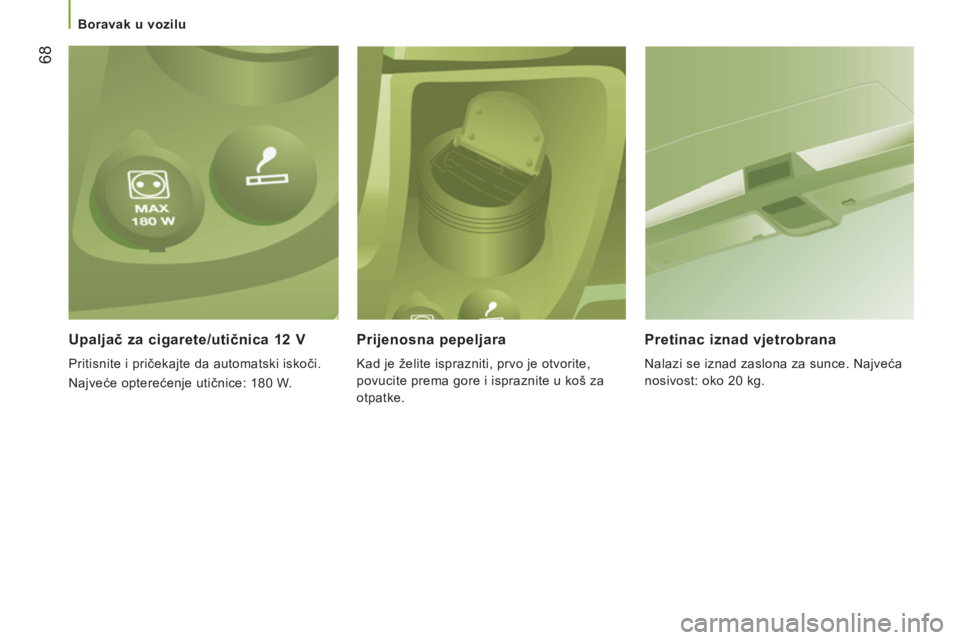

Upaljač za cigarete/utičnica 12 V

Pritisnite i pričekajte da automatski iskoči.
Najveće opterećenje utičnice: 180 W.
Prijenosna pepeljara

Kad je želite isprazniti, prvo je otvorite,
povucite prema gore i ispraznite u koš za
otpatke.


Pretinac iznad vjetrobrana

Nalazi se iznad zaslona za sunce. Najveća
nosivost: oko 20 kg.

69
ERGONOMIJA I KOMFOR
3

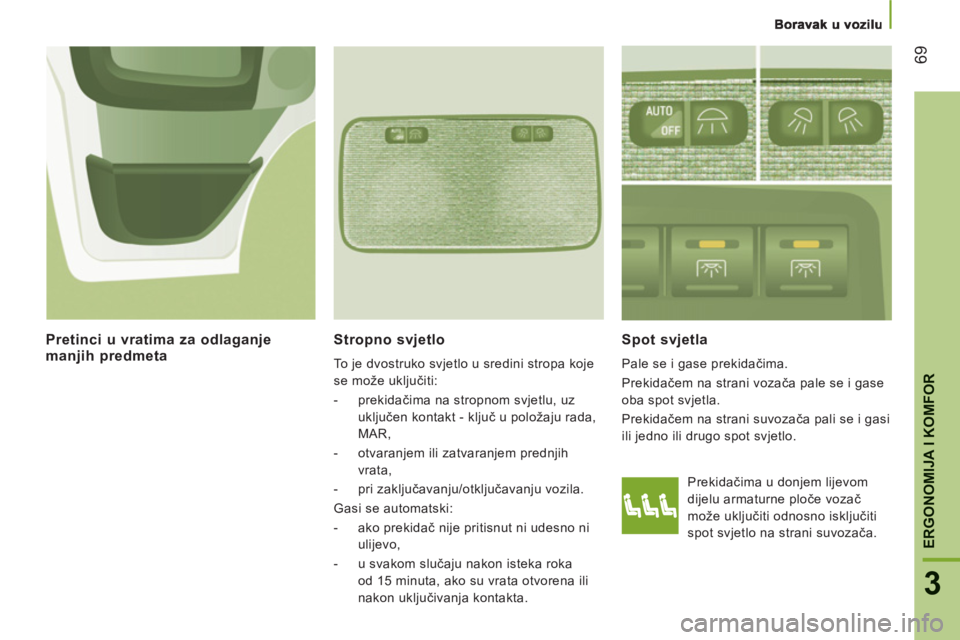

Stropno svjetlo

To je dvostruko svjetlo u sredini stropa koje
se može uključiti:


- prekidačima na stropnom svjetlu, uz
uključen kontakt - ključ u položaju rada,
MAR,

- otvaranjem ili zatvaranjem prednjih
vrata,

- pri zaključavanju/otključavanju vozila.
Gasi se automatski:


- ako prekidač nije pritisnut ni udesno ni
ulijevo,

- u svakom slučaju nakon isteka roka
od 15 minuta, ako su vrata otvorena ili
nakon uključivanja kontakta.

Spot svjetla

Pale se i gase prekidačima.
Prekidačem na strani vozača pale se i gase
oba spot svjetla.
Prekidačem na strani suvozača pali se i gasi
ili jedno ili drugo spot svjetlo.
Pretinci u vratima za odlaganjemanjih predmeta

Prekidačima u donjem lijevom
dijelu armaturne ploče vozač
može uključiti odnosno isključiti
spot svjetlo na strani suvozača.

Boravak u vozilu
70

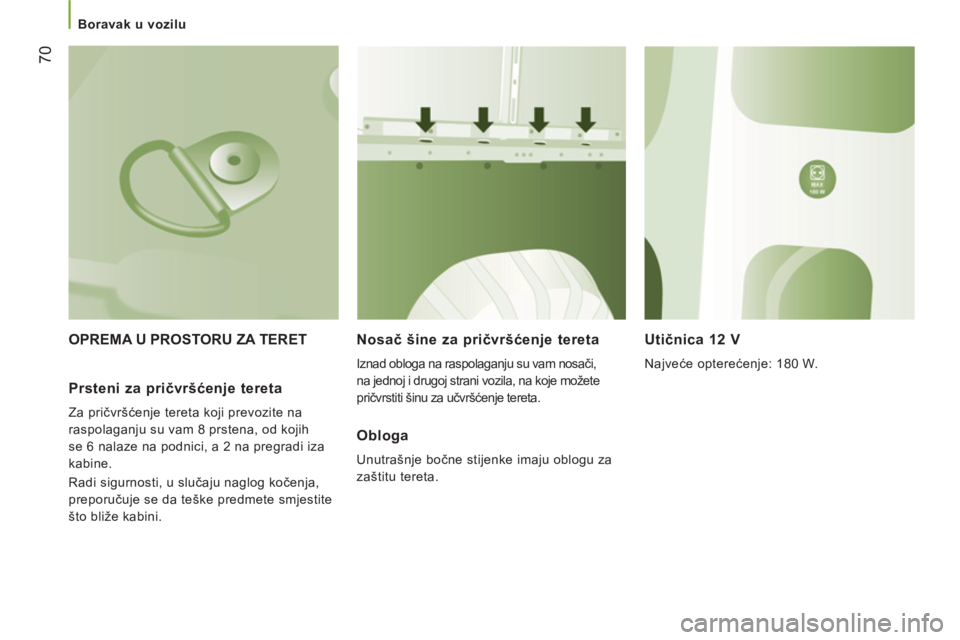

OPREMA U PROSTORU ZA TERET Nosač šine za pričvršćenje tereta

Iznad obloga na raspolaganju su vam nosači,
na jednoj i drugoj strani vozila, na koje možete
pričvrstiti šinu za učvršćenje tereta.


Utičnica 12 V

Najveće opterećenje: 180 W.


Prsteni za pričvršćenje tereta

Za pričvršćenje tereta koji prevozite na
raspolaganju su vam 8 prstena, od kojih
se 6 nalaze na podnici, a 2 na pregradi iza
kabine.
Radi sigurnosti, u slučaju naglog kočenja,
preporučuje se da teške predmete smjestite
što bliže kabini.
Obloga

Unutrašnje bočne stijenke imaju oblogu za
zaštitu tereta.
