2012 CITROEN JUMPER Upute Za Rukovanje (in Croatian)

Zamjena osigurača
135
BRZA POMO
Ć
8

Vozilo ima tri kućišta osigurača, u
armaturnoj ploči na strani vozača, u stupu
na strani suvozača i u prostoru motora.
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti. Za sve druge
zahvate, obratite se mreži CITROËN ili nekoj
stručnoj radionici. Vađenje i stavljanje osigurača

Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
naznačeni su na kućištu.
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.

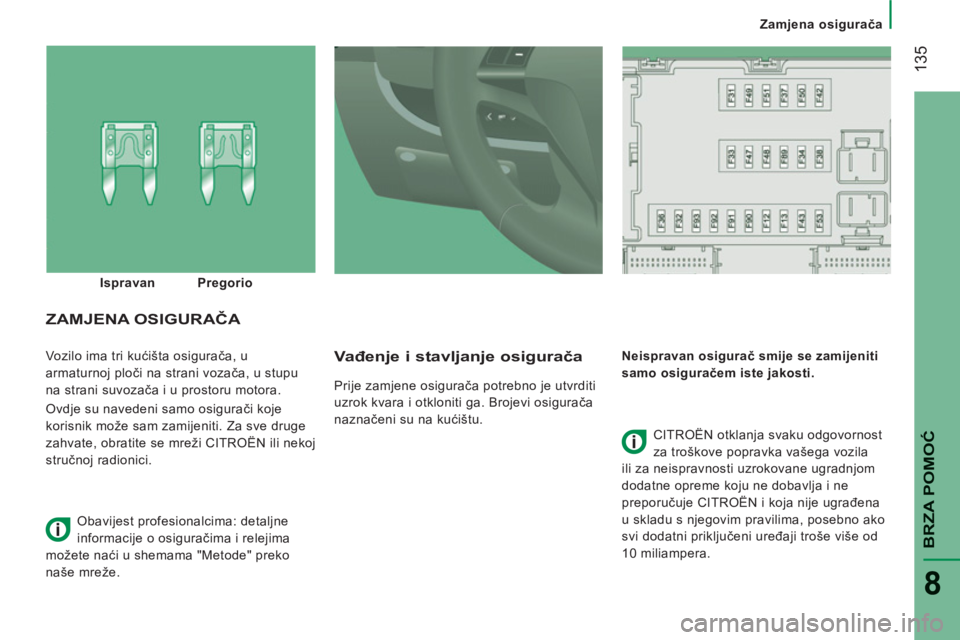

ZAMJENA OSIGURAČA

CITROËN otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane ugradnjom
dodatne opreme koju ne dobavlja i ne
preporučuje CITROËN i koja nije ugrađena
u skladu s njegovim pravilima, posebno ako
svi dodatni priključeni uređaji troše više od
10 miliampera.
Ispravan
Pregorio
Obavijest profesionalcima: detaljne
informacije o osiguračima i relejima
možete naći u shemama "Metode" preko
naše mreže.

Zamjena osigurača
136

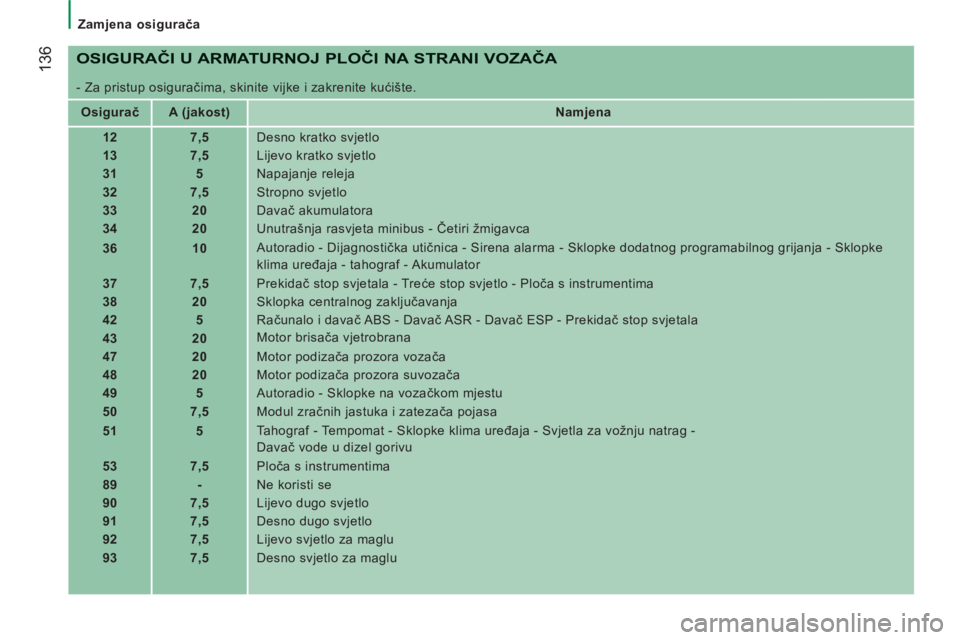

OSIGURAČI U ARMATURNOJ PLOČI NA STRANI VOZAČA

- Za pristup osiguračima, skinite vijke i zakrenite kućište.


Osigurač


A (jakost)


Namjena



12


7,5
Desno kratko svjetlo


13


7,5
Lijevo kratko svjetlo


31


5
Napajanje releja


32


7,5
Stropno svjetlo


33


20
Davač akumulatora


34


20
Unutrašnja rasvjeta minibus - Četiri žmigavca


36


10
Autoradio - Dijagnostička utičnica - Sirena alarma - Sklopke dodatnog programabilnog grijanja - Sklopke
klima uređaja - tahograf - Akumulator


37


7,5
Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima


38



20
Sklopka centralnog zaključavanja


42


5
Računalo i davač ABS - Davač ASR - Davač ESP - Prekidač stop svjetala


43


20
Motor brisača vjetrobrana


47


20
Motor podizača prozora vozača


48


20
Motor podizača prozora suvozača


49


5
Autoradio - Sklopke na vozačkom mjestu


50


7,5
Modul zračnih jastuka i zatezača pojasa


51


5
Tahograf - Tempomat - Sklopke klima uređaja - Svjetla za vožnju natrag -
Davač vode u dizel gorivu


53


7,5
Ploča s instrumentima


89


-
Ne koristi se


90


7,5
Lijevo dugo svjetlo


91


7,5
Desno dugo svjetlo


92


7,5
Lijevo svjetlo za maglu


93


7,5
Desno svjetlo za maglu

Zamjena osigurača
137
BRZA POMO
Ć
8



Osigurač


A (jakost)


Namjena



54


-
Ne koristi se


55


15
Grijači sjedala


56


15
Utičnica 12 V


57


10
Dodatno programabilno grijanje


58


15
Odleđivanje: stražnje staklo (lijevo)


59


15
Odleđivanje: stražnje staklo (desno)


60


-
Ne koristi se


61


-
Ne koristi se


62


-
Ne koristi se


63


10
Sklopka dodatnog programabilnog grijanja


64



-
Ne koristi se


65


30
Ventilator dodatnog programabilnog grijanja
OSIGURAČI U STUPU NA
STRANI SUVOZAČA

- Otkvačite poklopac.

Nakon zahvata pažljivo zatvorite
poklopac.

Zamjena osigurača
138

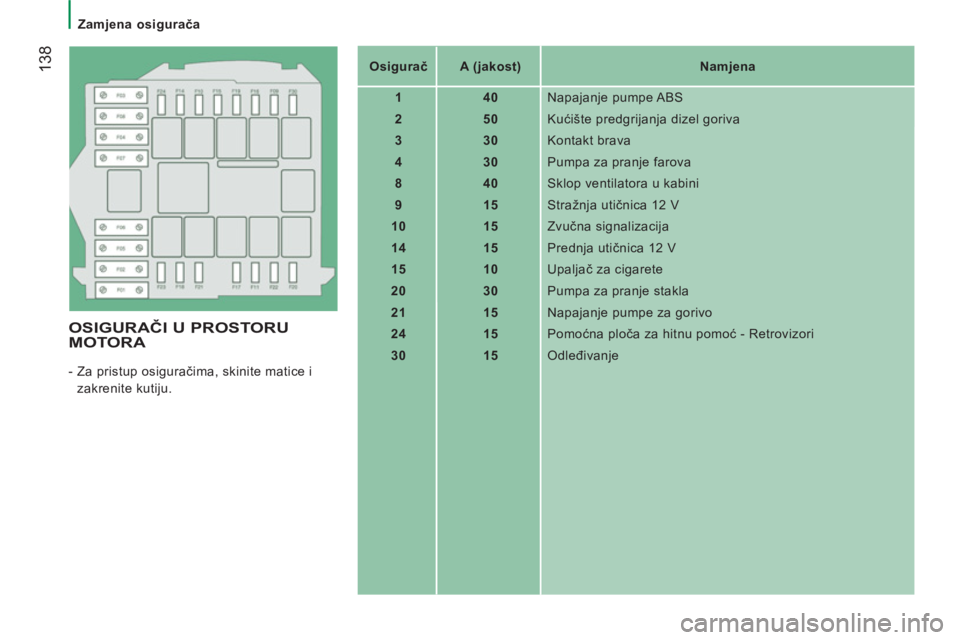

OSIGURAČI U PROSTORU MOTORA

- Za pristup osiguračima, skinite matice i
zakrenite kutiju.

Osigurač


A (jakost)


Namjena



1


40
Napajanje pumpe ABS


2


50
Kućište predgrijanja dizel goriva


3


30
Kontakt brava


4


30
Pumpa za pranje farova


8


40
Sklop ventilatora u kabini


9


15
Stražnja utičnica 12 V


10


15
Zvučna signalizacija


14


15
Prednja utičnica 12 V


15


10
Upaljač za cigarete


20



30
Pumpa za pranje stakla


21


15
Napajanje pumpe za gorivo


24


15
Pomoćna ploča za hitnu pomoć - Retrovizori


30


15
Odleđivanje

Zamjena metlice brisača
139
BRZA POMO
Ć
8

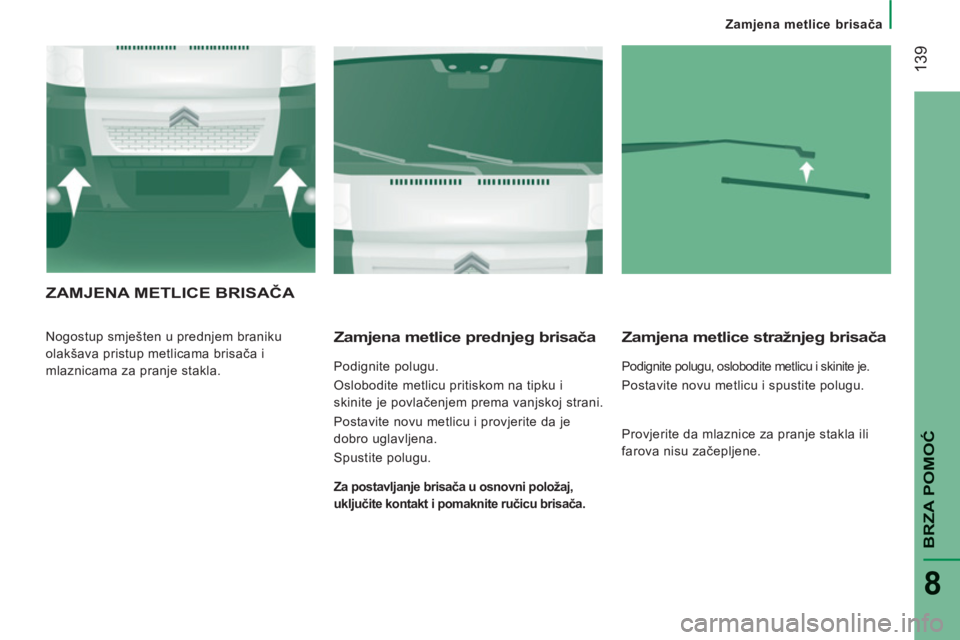

ZAMJENA METLICE BRISAČA

Nogostup smješten u prednjem braniku
olakšava pristup metlicama brisača i
mlaznicama za pranje stakla.
Zamjena metlice prednjeg brisača

Podignite polugu.
Oslobodite metlicu pritiskom na tipku i
skinite je povlačenjem prema vanjskoj strani.
Postavite novu metlicu i provjerite da je
dobro uglavljena.
Spustite polugu.
Zamjena metlice stražnjeg brisača

Podignite polugu, oslobodite metlicu i skinite je.
Postavite novu metlicu i spustite polugu.

Za postavljanje brisača u osnovni položaj,
uključite kontakt i pomaknite ručicu brisača.
Provjerite da mlaznice za pranje stakla ili
farova nisu začepljene.

Vuča vašeg vozila
14
0

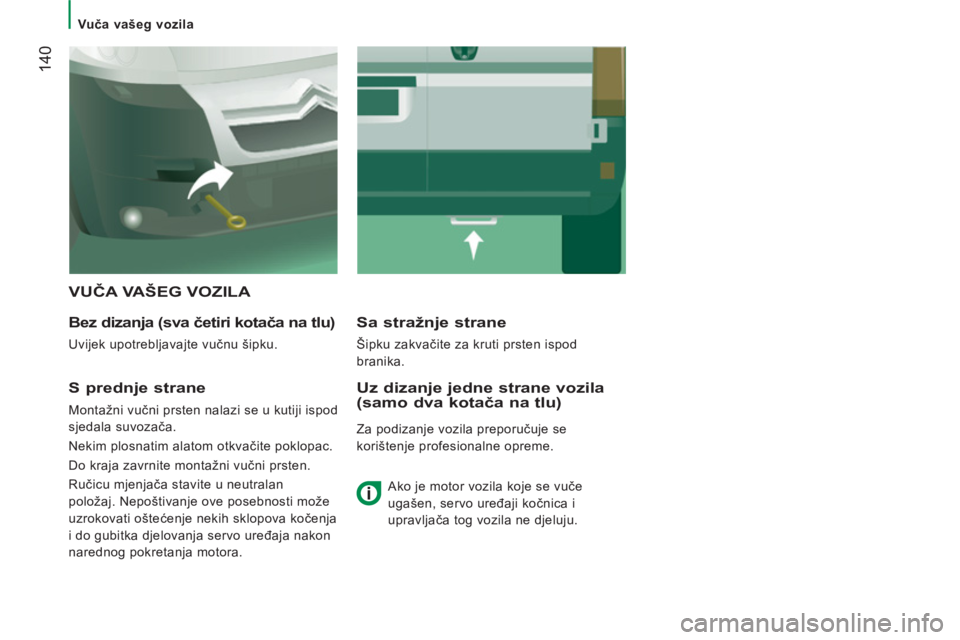

VUČA VAŠEG VOZILA


Bez dizanja (sva četiri kotača na tlu)

Uvijek upotrebljavajte vučnu šipku.
Sa stražnje strane

Šipku zakvačite za kruti prsten ispod
branika.


S prednje strane

Montažni vučni prsten nalazi se u kutiji ispod
sjedala suvozača.
Nekim plosnatim alatom otkvačite poklopac.
Do kraja zavrnite montažni vučni prsten.
Ručicu mjenjača stavite u neutralan
položaj. Nepoštivanje ove posebnosti može
uzrokovati oštećenje nekih sklopova kočenja
i do gubitka djelovanja servo uređaja nakon
narednog pokretanja motora.
Uz dizanje jedne strane vozila (samo dva kotača na tlu)

Za podizanje vozila preporučuje se
korištenje profesionalne opreme.

Ako je motor vozila koje se vuče
ugašen, servo uređaji kočnica i
upravljača tog vozila ne djeluju.

9
TEHNIČKI PODACI

142

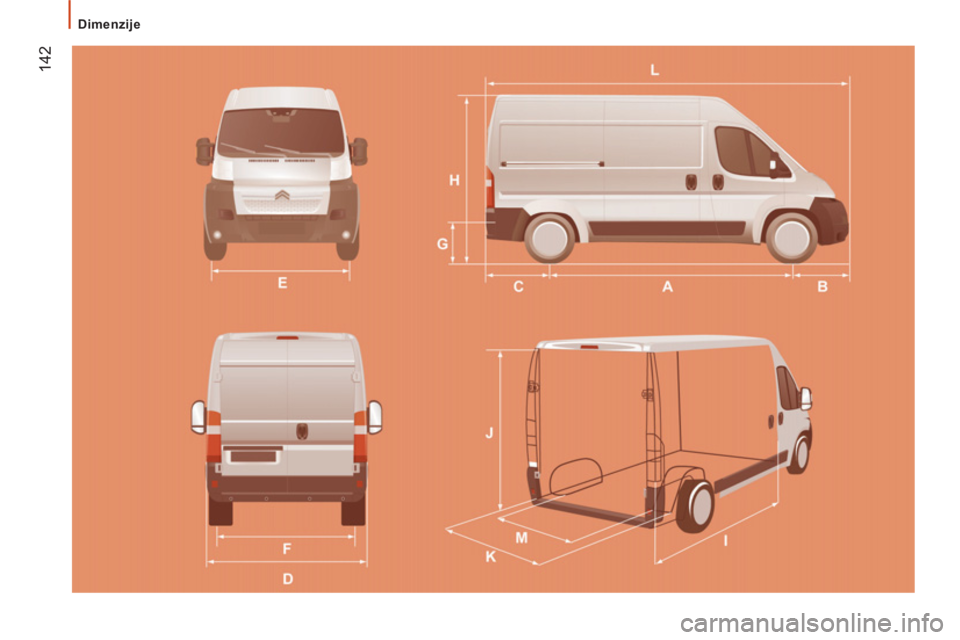

Dimenzije
