2012 CITROEN JUMPER MULTISPACE InstruksjonsbØker (in Norwegian)

127


Skifte et hjul
SM
ÅREPARA
SJONER
7


- Åpne dekslet i trinnet for å få tilgang til
hjulholderens skrue.

- Skru løs skruen med sveiven til
reservehjulholderen har kommet så
langt ned som mulig.
- Fjern reservehjulholderen fra kroken, og
plasser reservehjulet ved siden av hjulet
som skal byttes.
3. RESERVEHJUL



- Reservehjulet finner du bak i bilen.

- Åpne bakdørene. Du kan tenne taklyset for å få bedre
lysforhold.

128
Skifte et hjul


4. FREMGANGSMÅTE


- Plasser jekken på jekkpunktet, så nært
som mulig opptil det hjulet som skal
byttes.
Sørg for at jekksålen er godt plassert og
i kontakt med bakken.

- Fold ut jekken slik at den fjernes litt fra
bakken.

- Løsne hjulet helt.

- Trekk ut boltene og ta av hjulet.

- Fjern hjulkapselen ved å trekke i
den med verktøyet for fjerning av
tauekroken.

- Løsne hjulboltene og skru dem løs. Jekken må ikke foldes ut før du
har begynt å løsne hjulboltene og
støtteklossen er forsvarlig plassert under det
diametralt motsatte hjulet.

129


Skifte et hjul
SM
ÅREPARA
SJONER
7


- Senk bilen helt ned på bakken ved å
folde jekken helt sammen og fjerne den.

- Trekk til boltene med hjulsveiven igjen,
blokker dem uten å bruke makt.

- Legg hjulet som skal repareres i
reservehjulholderen.
- Hekt reservehjulholderen på kroken
igjen, og monter holderen med skruen
og sveiven. Kontroller at hjulet og
hjulholderen er forsvarlig anbragt mot
gulvet i bilen.

- Lukk igjen luken i stigetrinnet.

- Legg hjulkapselen i bilen.
Legg deg aldri under en bil som kun er
løftet opp med en jekk.
Bruk ikke muttertrekker i stedet for
hjulsveiv.


- Sett hjulet på plass på navet, og start
med å trekke til boltene for hånd.

- Trekk til i første rekke ved å bruke
hjulsveiven.

130
Snøskjerm
DEMONTERBAR SNØSKJERM
Avehengig av bestemmelsessted, kan denne
demonterbare snøskjermen monteres på
den nederste delen av støtfangeren foran
for å unngå at det trenger inn snø ved
radiatorens kjølevifte.

MONTERING



- Anbring den demonterbare snøskjermen
foran sentreringstappen A
på
støtfangeren foran.

- Trykk inn klipsene B
i hvert hjørne for å
montere skjermen.

Glem ikke å fjerne snøskjermen når
utetemperaturen er over 10 °C (og det ikke
er risiko for snøfall), eller hvis du blir tauet.

DEMONTERING



- Plasser en skrutrekker i hullet ved hver
av klipsene.

- Bruk skrutrekkeren til å klipse av de fire
klipsene B
.



6. TILBAKEMONTERING AV FERDIGREPARERT HJUL

Tilbakemonteringen av det reparererte hjulet
foregår som beskrevet i etappe 5. Glem ikke
å tilbakemontere hjulkapselen.
Rubrikk 8, avsnitt
"Identifikasjonselementer" for å
lokalisere etiketten for dekkene.
Reservehjulet er ikke beregnet på
kjøring over lange avstander, ta
med bilen til et verksted i CITROËN-
forhandlernettet eller til et kvalifisert
verksted for å få kontrollert at boltene er
tilstrekkelig tiltrukket og at dekktrykket på
reservehjulet er korrekt. Få reparert det
defekte hjulet i et verksted i CITROËN-
forhandlernettet eller i et kvalifisert verksted
så snart som mulig, og tibakemonter det på
bilen.

131


Skifte en lyspære
SM
ÅREPARA
SJONER
7

SKIFTE EN LYSPÆRE


Ty p e C
Halogenlyspære: skyv
blokkeringsfjæren til
siden.
Ty p e A
Lyspære i glass: trekk
forsiktig i den, da den er
montert under trykk.

LYSPÆRETYPER

Bilen din har lyspære av forskjellig typer. Slik fjernes de forskjellige lyspærene i lampene:
Ty p e B
Lyspære med trykk-inn-
og-vri feste: trykk på
lyspæren og drei den mot
klokken.
Skifte av halogenlyspærer skal skje
et par minutter etter at lyskasteren er
slukket (for å unngå alvorlig brannskader).
Rør ikke lyspæren direkte med fingrene,
bruk en klut som ikke loer.
Kontroller at lyset fungerer korrekt etter å ha
skiftet ut lyspæren.

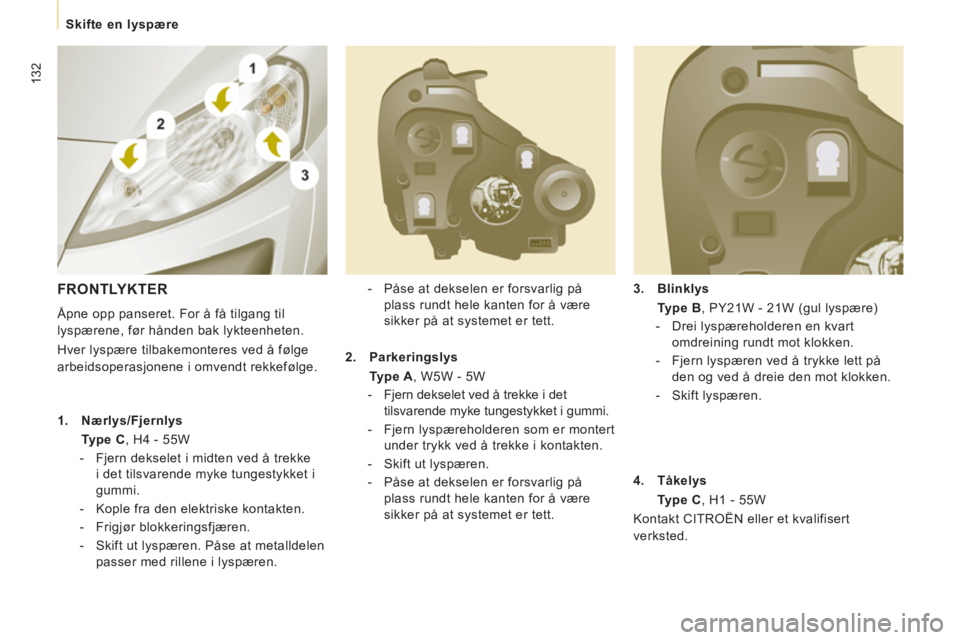

132
Skifte en lyspære

3.
Blinklys
Type B
, PY21W - 21W (gul lyspære)


- Drei lyspæreholderen en kvart
omdreining rundt mot klokken.

- Fjern lyspæren ved å trykke lett på
den og ved å dreie den mot klokken.

- Skift lyspæren.
- Påse at dekselen er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.


FRONTLYKTER

Åpne opp panseret. For å få tilgang til
lyspærene, før hånden bak lykteenheten.
Hver lyspære tilbakemonteres ved å følge
arbeidsoperasjonene i omvendt rekkefølge.


1.
Nærlys/Fjernlys
Type C
, H4 - 55W


- Fjern dekselet i midten ved å trekke
i det tilsvarende myke tungestykket i
gummi.

- Kople fra den elektriske kontakten.

- Frigjør blokkeringsfjæren.

- Skift ut lyspæren. Påse at metalldelen
passer med rillene i lyspæren.
2.
Parkeringslys
Type A
, W5W - 5W


- Fjern dekselet ved å trekke i det
tilsvarende myke tungestykket i gummi.

- Fjern lyspæreholderen som er montert
under trykk ved å trekke i kontakten.

- Skift ut lyspæren.

- Påse at dekselen er forsvarlig på
plass rundt hele kanten for å være
sikker på at systemet er tett.
4.
Tåkelys
Type C
, H1 - 55W
Kontakt CITROËN eller et kvalifisert
verksted.

133


Skifte en lyspære
SM
ÅREPARA
SJONER
7


SIDEBLINKLYS


Type A
, WY 5W (gule lyspærer)


- Skyv sideblinklyset bakover og fjern det.

- Hold på kontakten og drei
lyspæreholderen en kvart omdreining til
venstre.

- Drei lyspæren en kvart omdreining til
venstre, fjern lyspæren og skift den ut.

- Ved tilbakemontering, anbring
sideblinklyset først bak over skyv det
deretter forover.
Foran/Bak

De gule lyspærene (blinklys og sideblinklys)
skal alltid skiftes ut med lyspærer med
samme spesifikasjoner og samme farge.

Type A
, 12V5W - 5W


- Trykk på det gjennomsiktige dekselet
ved å skyve en skrutrekker inn i
sprekkene på siden av taklampen.

- Trekk i lyspæren og skift den ut.

- Klips fast det gjennomsiktige dekselet
og påse at det er korrekt blokkert.


Høytrykksvask

Når høytrykksvask benyttes mot svært
bestandig skitt og smuss, sørg for ikke
å rette spylingen mot lyktene, lysene og
omrisset av disse, slik at ikke lakken eller
pakningene rundt lyktene skades.

134
Skifte en lyspære

BAKLYS

For nærmere opplysning om lyspærene, se
"Lyspæretyper".

- Finn ut av hvilken lyspære som er
defekt, og åpne opp bakdørene 180°.
Rubrikk 2, avnsitt "Åpninger".

- Fjern de to festemutterne.
Trekk det gjennomsiktige dekselet
utover.

- Koble i fra kontaktstykket.
- Skyve til side de 8 tungestykkene og ta
ut pæreholderen.

- Fjern den defekte lyspæren ved å trykke
lett på den samtidig som den dreies mot
klokken.

- Skift lyspæren.

1.
Stopplys/Parkeringslys

Type B
, P21/5W - 21/5W

2.
Blinklys

Type B
, PY21W - 21W (gul)

3.
Ryggelys

Type B
, P21W - 21W

4.
Tåkelys

Type B
, P21W - 21W Ved tilbakemontering, påse at følgende blir
korrekt plassert:


- de 8 tungestykkene,

- de to hvite tappene i de to hullene i
gummi (dette garanterer tetthet for
lyset),

- ledningen som ikke må være i klem.
