2012 CITROEN JUMPER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

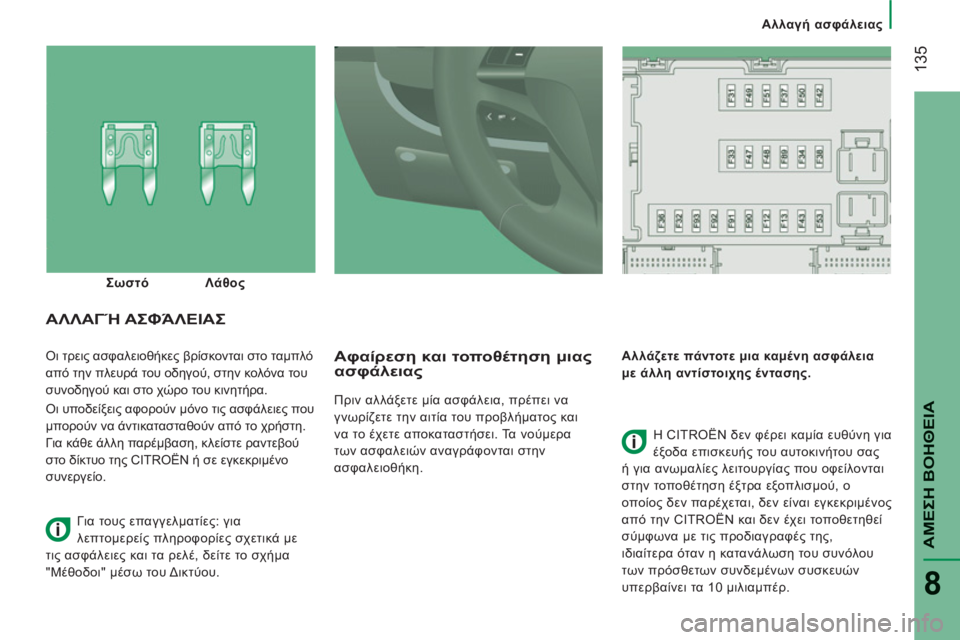

Αλλαγή ασφάλειας
135
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
8

Οι τρεις ασφαλειοθήκες βρίσκονται στο ταμπλό
από την πλευρά του οδηγού, στην κολόνα του
συνοδηγού και στο χώρο του κινητήρα.
Οι υποδείξεις αφορούν μόνο τις ασφάλειες που
μπορούν να άντικατασταθούν από το χρήστη.
Για κάθε άλλη παρέμβαση, κλείστε ραντεβού
στο δίκτυο της CITROËN ή σε εγκεκριμένο
συνεργείο. Αφαίρεση και τοποθέτηση μιαςασφάλειας

Πριν αλλάξετε μία ασφάλεια, πρέπει να
γνωρίζετε την αιτία του προβλήματος και
να το έχετε αποκαταστήσει. Τα νούμερα
των ασφαλειών αναγράφονται στην
ασφαλειοθήκη.
Αλλάζετε πάντοτε μια καμένη ασφάλεια
με άλλη αντίστοιχης έντασης.
ΑΛΛΑΓΉ ΑΣΦΆΛΕΙΑΣ

Η CITROËN δεν φέρει καμία ευθύνη για
έξοδα επισκευής του αυτοκινήτου σας
ή για ανωμαλίες λειτουργίας που οφείλονται
στην τοποθέτηση έξτρα εξοπλισμού, ο
οποίος δεν παρέχεται, δεν είναι εγκεκριμένος
από την CITROËN και δεν έχει τοποθετηθεί
σύμφωνα με τις προδιαγραφές της,
ιδιαίτερα όταν η κατανάλωση του συνόλου
των πρόσθετων συνδεμένων συσκευών
υπερβαίνει
τα 10 μιλιαμπέρ.
Σωστό
Λάθος
Για τους επαγγελματίες: για
λεπτομερείς πληροφορίες σχετικά με
τις ασφάλειες και τα ρελέ, δείτε το σχήμα
"Μέθοδοι" μέσω του Δικτύου.

Αλλαγή ασφάλειας

136

ΑΣΦΑΛΕΙΕΣ ΤΑΜΠΛΟ ΠΛΕΥΡΑΣ ΟΔΗΓΟΥ

- Αφαιρείτε τις βίδες και σπρώχνετε το καπάκι για να φθάσετε τις ασφάλειες.


Ασφάλειες



A (αμπέρ)


Λειτουργία



12


7,5
Δεξί φως μεσαίας σκάλας


13


7,5
Αριστερό φως μεσαίας σκάλας


31


5
Τροφοδοσία ρελέ


32

7,5 Φωτισμός πλαφονιέρας


33

20 Αισθητήρας μπαταρίας


34


20
Εσωτερικός φωτισμός μικρού λεωφορείου - Αλάρμ


36


10
Ηχοσύστημα - Πρίζα διάγνωσης - Σειρήνα συναγερμού - Χειριστήρια πρόσθετης προγραμματιζόμενης
θέρμανσης - Χειριστήρια αιρκοντίσιον - Ταχογράφος - Μπαταρία


37


7,5
Διακόπτης φώτων φρένων - Τρίτο φως φρένων - Πίνακας οργάνων


38


20
Χειριστήριο κεντρικού κλειδώματος


42


5
Εγκέφαλος και αισθητήρας ABS - Αισθητήρας ASR - Αισθητήρας ESP -
Διακόπτης φώτων φρένων


43


20
Μοτέρ μπροστινού υαλοκαθαριστήρα


47


20
Μοτέρ ηλεκτρικού παράθυρου οδηγού


48


20
Μοτέρ ηλεκτρικού παράθυρου συνοδηγού


49


5
Ηχοσύστημα - Χειριστήρια θέσης οδήγησης


50


7,5
Μονάδα ελέγχου αερόσακων και προεντατήρων


51


5
Ταχογράφος - Ρυθμιστής σταθερής ταχύτητας - Χειριστήρια αιρκοντίσιον
- Φώτα οπισθοπορείας -
Ανιχνευτής παρουσίας νερού στη βενζίνη


53


7,5
Πίνακας οργάνων


89


-
Δεν χρησιμοποιείται


90


7,5
Αριστερό φως μεγάλης σκάλας


91


7,5
Δεξί φως μεγάλης σκάλας


92


7,5
Αριστερό φως ομίχλης


93


7,5
Δεξί φως ομίχλης

Αλλαγή ασφάλειας
137
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
8



Ασφάλειες


A (αμπέρ)


Λειτουργία



54


-
Δεν χρησιμοποιείται


55


15
Θερμαινόμενα καθίσματα


56


15
Πρίζα 12 V


57


10
Πρόσθετη προγραμματιζόμενη θέρμανση


58


15
Αποπάγωση: πίσω παράθυρο (αριστερά)


59


15
Αποπάγωση: πίσω παράθυρο (δεξιά)


60


-
Δεν χρησιμοποιείται


61


-
Δεν χρησιμοποιείται


62


-
Δεν χρησιμοποιείται


63


10
Διακόπτης πρόσθετης προγραμματιζόμενης θέρμανσης


64


-
Δεν χρησιμοποιείται


65


30
Μότερ πρόσθετης προγραμματιζόμενης θέρμανσης

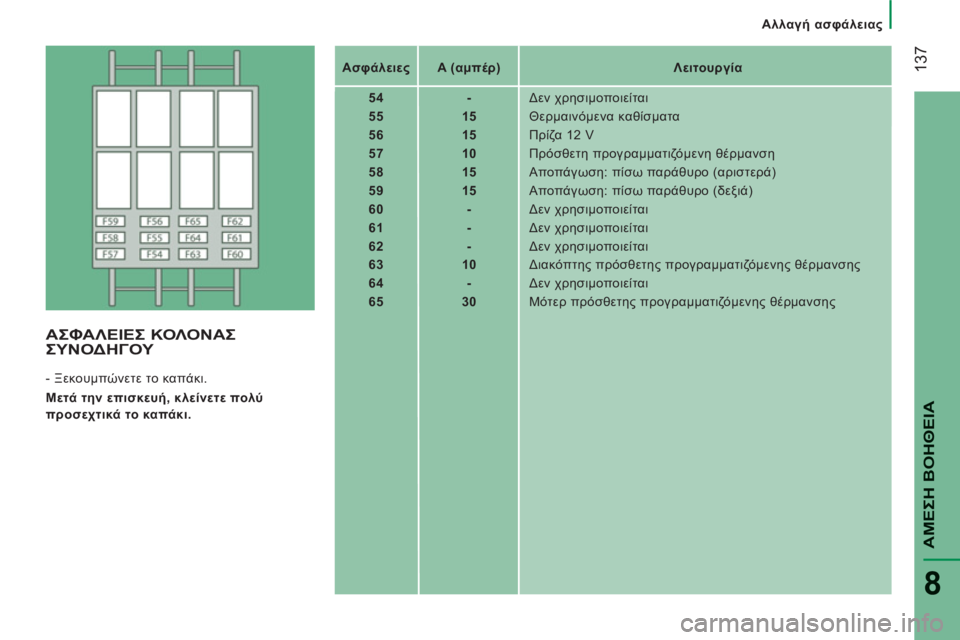

ΑΣΦΑΛΕΙΕΣ ΚΟΛΟΝΑΣ
ΣΥΝΟΔΗΓΟΥ

- Ξεκουμπώνετε το καπάκι.

Μετά την επισκευή, κλείνετε πολύ
προσεχτικά το καπάκι.

Αλλαγή ασφάλειας

138

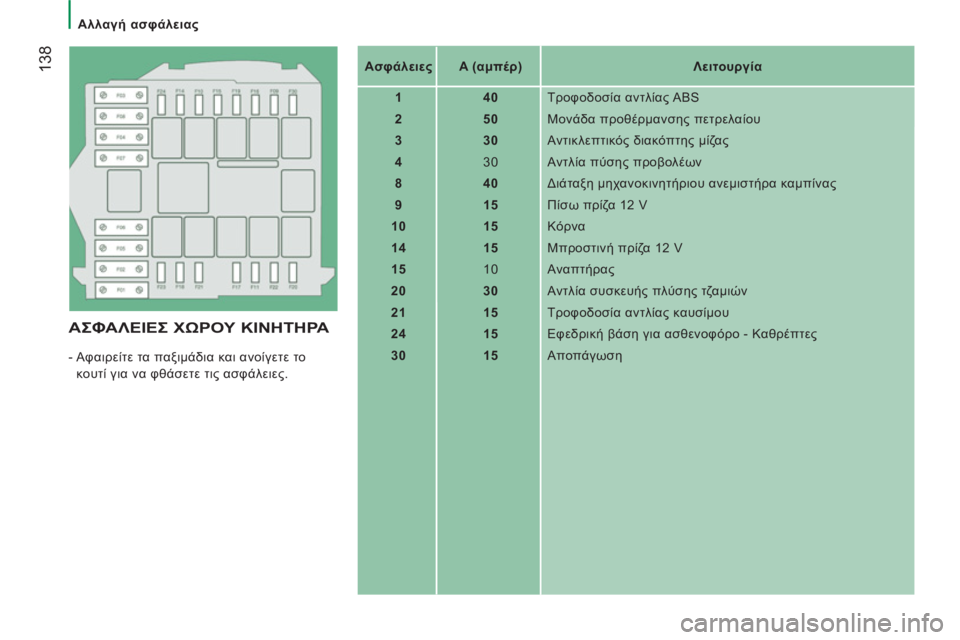

ΑΣΦΑΛΕΙΕΣ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ

- Αφαιρείτε τα παξιμάδια και ανοίγετε το
κουτί για να φθάσετε τις ασφάλειες.

Ασφάλειες



A (αμπέρ)


Λειτουργία



1


40
Τροφοδοσία αντλίας ABS


2


50
Μονάδα προθέρμανσης πετρελαίου


3


30
Αντικλεπτικός διακόπτης μίζας


4

30 Αντλία πύσης προβολέων


8


40
Διάταξη μηχανοκινητήριου ανεμιστήρα καμπίνας


9


15
Πίσω πρίζα 12 V


10


15
Κόρνα


14


15
Μπροστινή πρίζα 12 V


15

10 Αναπτήρας


20


30
Αντλία συσκευής πλύσης τζαμιών


21


15
Τροφοδοσία αντλίας καυσίμου


24


15
Εφεδρική βάση για ασθενοφόρο - Καθρέπτες


30


15
Αποπάγωση

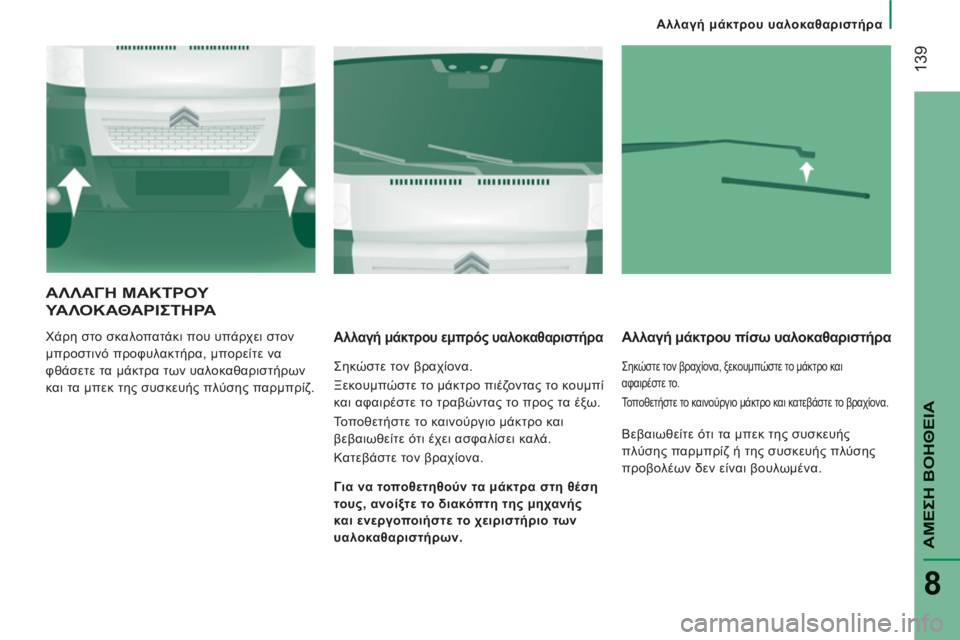

Αλλαγή μάκτρου υαλοκαθαριστήρα
139
ΑΜΕΣΗ ΒΟΗΘΕΙ
Α
8

ù


ù
+
þ ΜΑΚΤΡΟΥ
ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΑ

Χάρη στο σκαλοπατάκι που υπάρχει στον
μπροστινό προφυλακτήρα, μπορείτε να
φθάσετε τα μάκτρα των υαλοκαθαριστήρων
και τα μπεκ της συσκευής πλύσης παρμπρίζ.

Αλλαγή μάκτρου εμπρός υαλοκαθαριστήρα

Σηκώστε τον βραχίονα.
Ξεκουμπώστε το μάκτρο πιέζοντας το κουμπί
και αφαιρέστε το τραβώντας το προς τα έξω.
Τοποθετήστε το καινούργιο μάκτρο και
βεβαιωθείτε ότι έχει ασφαλίσει καλά.
Κατεβάστε τον βραχίονα.
Αλλαγή μάκτρου πίσω υαλοκαθαριστήρα
Σηκώστε τον βραχίονα, ξεκουμπώστε το μάκτρο και
αφαιρέστε το.
Τοποθετήστε το καινούργιο μάκτρο και κατεβάστε το βραχίονα.


Για να τοποθετηθούν τα μάκτρα στη θέση
τους, ανοίξτε το διακόπτη της μηχανής
και ενεργοποιήστε το χειριστήριο των
υαλοκαθαριστήρων.
Βεβαιωθείτε ότι τα μπεκ της συσκευής
πλύσης παρμπρίζ ή της συσκευής πλύσης
προβολέων δεν είναι βουλωμένα.

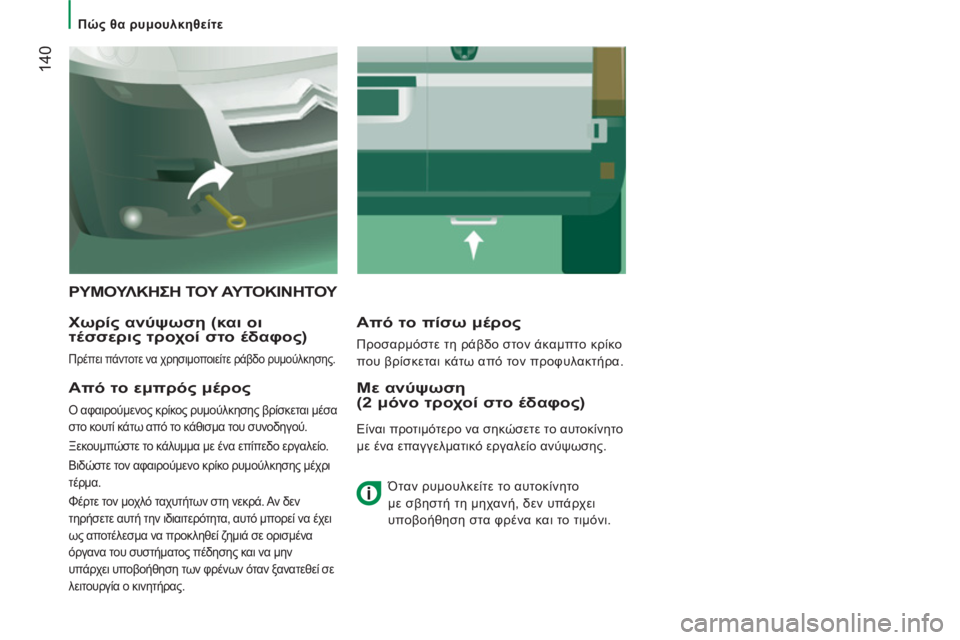

Πώς θα ρυμουλκηθείτε
14
0

ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ


Χωρίς ανύψωση (και οι
τέσσερις τροχοί στο έδαφος)

Πρέπει πάντοτε να χρησιμοποιείτε ράβδο ρυμούλκησης.
Από το πίσω μέρος

Προσαρμόστε τη ράβδο στον άκαμπτο κρίκο
που βρίσκεται κάτω από τον προφυλακτήρα.


Από το εμπρός μέρος

Ο αφαιρούμενος κρίκος ρυμούλκησης βρίσκεται μέσα
στο κουτί κάτω από το κάθισμα του συνοδηγού.
Ξεκουμπώστε το κάλυμμα με ένα επίπεδο εργαλείο.
Βιδώστε τον αφαιρούμενο κρίκο ρυμούλκησης μέχρι
τέρμα.
Φέρτε τον μοχλό ταχυτήτων στη νεκρά. Αν δεν
τηρήσετε αυτή την ιδιαιτερότητα, αυτό μπορεί να έχει
ως αποτέλεσμα να προκληθεί ζημιά
σε ορισμένα
όργανα του συστήματος πέδησης και να μην
υπάρχει υποβοήθηση των φρένων όταν ξανατεθεί σε
λειτουργία ο κινητήρας.
Με ανύψωση(2 μόνο τροχοί στο έδαφος)

Είναι προτιμότερο να σηκώσετε το αυτοκίνητο
με ένα επαγγελματικό εργαλείο ανύψωσης.

Όταν ρυμουλκείτε το αυτοκίνητο
με σβηστή τη μηχανή, δεν υπάρχει
υποβοήθηση στα φρένα και το τιμόνι.

9
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚ
Α

142

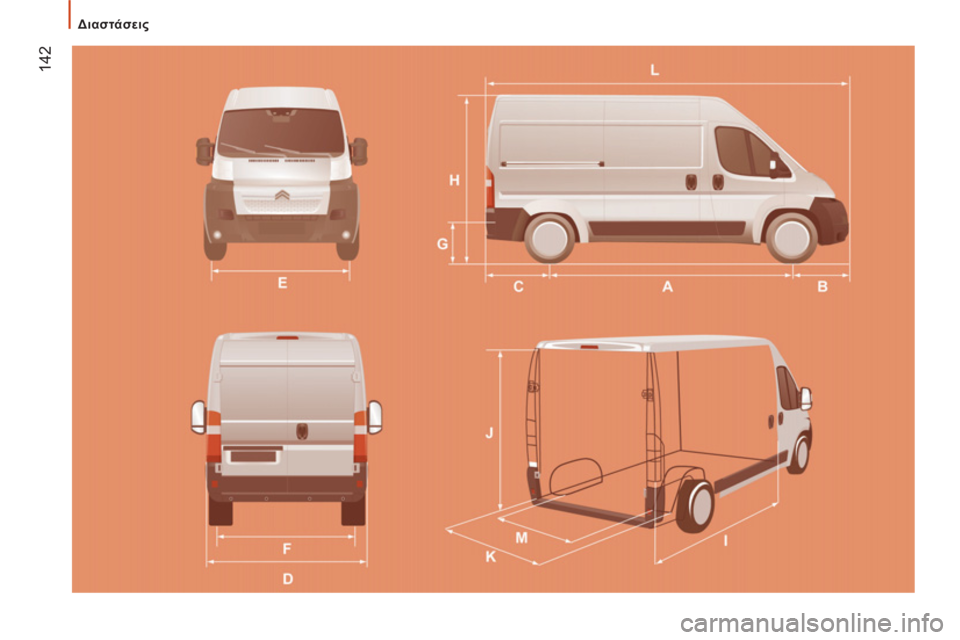

Διαστάσεις
