173Sécurité

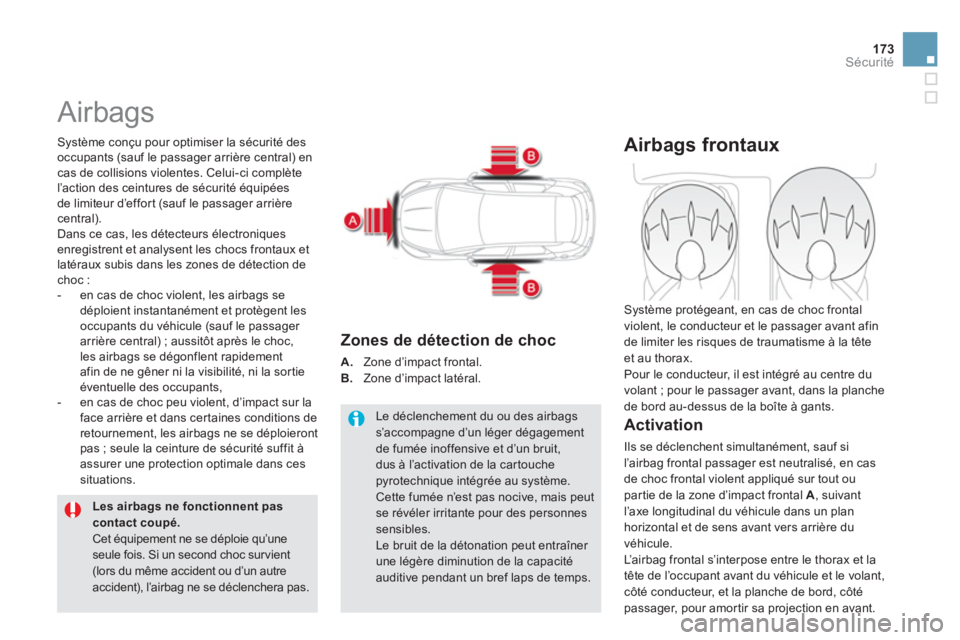

Airbags

Système conçupour optimiser la sécurité des
occupants (sauf le passager arrière central) en cas de collisions violentes. Celui-ci complète
l’action des ceintures de sécurité équipées
de limiteur d’effort (sauf le passager arrièrecentral).
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de choc :


- en cas de choc violent, les airbags se
déploient instantanément et protègent les
occupants du véhicule (sauf le passager arrière central) ; aussitôt après le choc,
les airbags se dégonflent rapidementafin de ne gêner ni la visibilité, ni la sortieéventuelle des occupants,

- en cas de choc peu violent, d’impact sur la
face arrière et dans certaines conditions de retournement, les airbags ne se déploieront pas ; seule la ceinture de sécurité suffit àassurer une protection optimale dans ces situations.
Les airbags ne fonctionnent pascontact coupé.

Cet équipement ne se déploie qu’uneseule fois. Si un second choc survient (lors du même accident ou d’un autreaccident), l’airbag ne se déclenchera pas.
Le déclenchement du ou des airbags s’accompagne d’un léger dégagementde fumée inoffensive et d’un bruit,dus à l’activation de la cartouche pyrotechnique intégrée au système. Cette fumée n’est pas nocive, mais peutse révéler irritante pour des personnes sensibles.
Le bruit de la détonation peut entraîner une légère diminution de la capacitéauditive pendant un bref laps de temps.

Zones de détection de choc
A.
Zone d’impact frontal.B.
Zone d’impact latéral.
Airbags frontaux


Activation

Ils se déclenchent simultanément, sauf si
l’airbag frontal passager est neutralisé, en cas
de choc frontal violent appliqué sur tout ou
partie de la zone d’impact
frontal A , suivant
l’axe longitudinal du véhicule dans un plan
horizontal et de sens avant vers arrière duvéhicule.
L’ a i r b ag frontal s’interpose entre le thorax et la
tête de l’occupant avant du véhicule et le volant,
côté conducteur, et la planche de bord, côté
passager, pour amor tir sa projection en avant. S
ystème protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre du
volant ; pour le passager avant, dans la planche
de bord au-dessus de la boîte à gants.

175
Sécurité

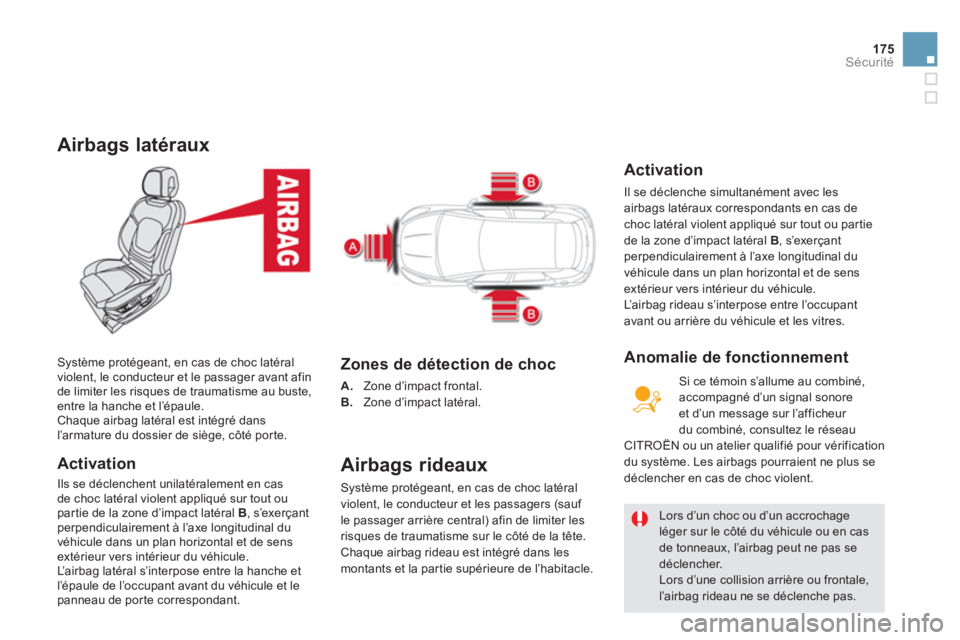

Airbags latéraux

Activation

Ils se déclenchent unilatéralement en cas
de choc latéral violent appliqué sur tout ou
par tie de la zone d’impact latéral B , s’exerçant perpendiculairement à l’axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L’ a i r b ag latéral s’interpose entre la hanche et
l’épaule de l’occupant avant du véhicule et le
panneau de porte correspondant.
Système protégeant, en cas de choc latéral
violent, le conducteur et le passager avant afinde limiter les risques de traumatisme au buste, entre la hanche et l’épaule.
Chaque airbag latéral est intégré dans
l’armature du dossier de siège, côté por te.
Zones de détection de choc
A. Zone d’impact frontal.
B. Zone d’impact latéral.


Airbags rideaux
Système protégeant, en cas de choc latéral
violent, le conducteur et les passagers (sauf le passager arrière central) afin de limiter les risques de traumatisme sur le côté de la tête. Chaque airbag rideau est intégré dans les
montants et la partie supérieure de l’habitacle.
Lors d’un choc ou d’un accrochage léger sur le côté du véhicule ou en cas
de tonneaux, l’airbag peut ne pas sedéclencher.
Lors d’une collision arrière ou frontale,l’airbag rideau ne se déclenche pas.



Activation

Il se déclenche simultanément avec lesairbags latéraux correspondants en cas de choc latéral violent appliqué sur tout ou par tie
de la zone d’impact latéral B , s’exerçant
perpendiculairement à l’axe longitudinal du
véhicule dans un plan horizontal et de sens
extérieur vers intérieur du véhicule.
L’airbag rideau s’interpose entre l’occupant avant ou arrière du véhicule et les vitres.
Si ce témoin s’allume au combiné,
accompagné d’un signal sonore
et d’un message sur l’afficheur
du combiné, consultez le réseau CITROËN ou un atelier qualifié pour vérification
du système. Les airbags pourraient ne plus se déclencher en cas de choc violent.

Anomalie de fonctionnement

Adoptez une position assise normale et verticale. Attachez-vous dans votre siège et positionnez correctement la ceinture de
sécurité. Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal,objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants. Après un accident ou le vol du véhicule,faites vérifier les systèmes d’airbags.
Toute inter vention sur les systèmes d’airbags doit être réalisée exclusivement dans leréseau CITROËN ou dans un atelier qualifié.
Même en obser vant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou auxbras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans lemême temps en évacuant les gaz chaudspar des orifices prévus à cet effet.
Airbags latéraux
Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec le déclenchement des airbags latéraux. Pour connaître la gamme de houssesadaptées à votre véhicule, vous pouvezconsulter le réseau CITROËN (voir chapitre «Informations pratiques - § Accessoires»).Ne fixez ou ne collez rien sur les dossiersdes sièges (vêtements...), cela pourraitoccasionner des blessures au thorax ou au bras lors du déploiement de l’airbag latéral.N’approchez pas plus que nécessaire lebuste de la porte.


Airbags frontaux

Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur lemoyeu central du volant. Ne posez pas les pieds sur la planche debord, côté passager.
Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peutoccasionner des brûlures ou des risques deblessures dus à la cigarette ou à la pipe.
Ne démontez, percez ou soumettez jamais levolant à des coups violents.

Airbags rideaux
Ne fixez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la têtelors du déploiement de l’airbag rideau. Si votre véhicule en est équipé, ne démontezpas les poignées de maintien implantées sur le pavillon, elles participent à la fixation des airbags rideaux.

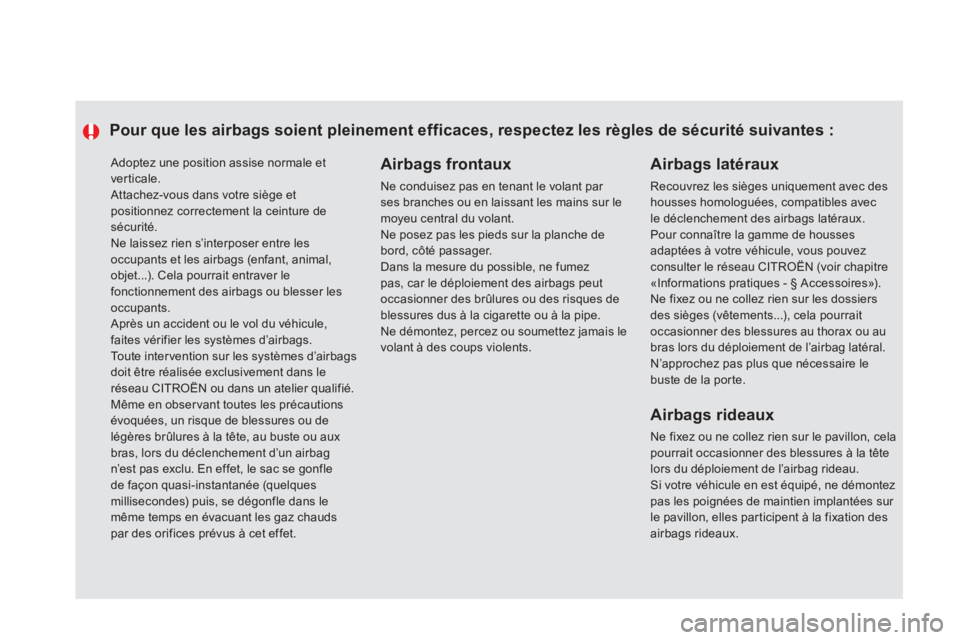

Pour que les airbags soient pleinement efficaces, respectez les règles de sécurité suivantes :

185
Informations pratiques

Retrait de la cartouche
)Rangez le tuyau noir.)Dégagez la base coudée du tuyau blanc. )Maintenez le compresseur ver ticalement.)Dévissez la car touche par le bas.



Faites attention aux écoulements de liquide.
La date limite d’utilisation du liquide estinscrite sur la cartouche.
La car touche de liquide est à usage unique ; même entamée, elle doit êtreremplacée. Après utilisation, ne jetez pas lacartouche dans la nature, rapportez-la dans le réseau CITROËN ou à unorganisme chargé de sa récupération.
N’oubliez pas de vous réapprovisionner avec une nouvelle car touche disponible dans le réseau CITROËN ou dans un atelier qualifié.
Contrôle de pression /
Gonflage occasionnel
Vous pouvez également utiliser lecompresseur, sans injection de produit, pour :
- contrôler ou gonfler occasionnellement vos pneumatiques,
- gonfler d’autres accessoires (ballons,
pneumatiques de cycle...).
)
Tournez le sélecteur A
sur laposition «Gonflage».)
Déroulez complètement le tuyau
noir H . ) Raccordez le tuyau noir à la valve de laroue ou de l’ac c e s s oire.Si nécessaire, montez au préalable un des embouts fourni avec le kit.
)
Connectez la prise électrique du compresseur à la prise 12 V du véhicule. )
Démarrez le véhicule et laissez le moteur
tourner.) Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur Ben position «I»
; pour dégonfler :
interrupteur Ben position «O»
et appui sur bouton C ), conformément à l’étiquette depression des pneumatiques du véhicule ou de l’ac c e s s oire.)
Retirez le kit, puis rangez-le.

Changement d’une roue Mode opératoire de remplacement d’une roue défectueuse par la roue de secours au moyen des outillages fournis avec le véhicule.
Les outillages sont installés dans le co
ffre sous
le plancher.
Accès aux outillages

Liste des outillages

Tous ces outillages sont spécifiques à votre
véhicule et peuvent varier selon équipement.
Ne les utilisez pas pour d
’autres usages.1. Clé démonte-roue.
Permet la dépose de l’enjoliveur et la
dépose des vis de fixation de la roue. 2.Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.3.Outil «cabochons» de vis.
Permet la dépose des protecteurs
(cabochons) de vis sur roue aluminium.4. Démonte-enjoliveur.
Permet la dépose des enjoliveurs de rouealuminium.
5. Douille pour vis antivol (située dans la boîte à gants).
Permet l’adaptation de la clé démonte-roue aux vis spéciales «antivol».
6.Cales pour caler les roues du véhicule.7. Anneau de remorquage.
Voir paragraphe «Remorquage du
véhicule».8.Rallonge de clé.
Permet de dévisser/visser l’écrou du câblede treuil. 9. Commande de déverrouillage de secours
du frein électrique.
Voir paragraphe «Frein de stationnementélectrique» puis «Freinage de secours».
Détection de sous-gonflage
La roue de secours ne possède pas de capteur. La réparation de la roue crevée doit être effectuée par le réseau
CITROËN ou un atelier qualifié.

Informations pratiques
Projecteurs antibrouillard
) Retirez le déflecteur sous caisse. )
Débranchez le connecteur de la lampe. )
Tournez d’un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.
Pour le remplacement de ces lampes, vous
pouvez aussi consulter le réseau CITROËN ou
un atelier qualifié.

Répétiteurs latéraux de clignotant intégré Spots de rétroviseurs
extérieursPour le remplacement de ces lampes, vous
devez consulter le réseau CITROËN ou un
atelier qualifié.

Pour le remplacement de la diode électroluminescente-LED, vous devez consulter
le réseau CITROËN ou un atelier qualifié.

201Informations pratiques




















Changement d’un fusible
Mode opératoire de remplacement d’un fusible défectueux par un fusible neuf pour remédier à une panne sur la fonction correspondante.
La
pince d’extraction des fusibles est installée au dos du couvercle de la boîte à fusibles deplanche de bord.
Pour y accéder : )retirez complètement le couvercle, )retirez la pince.


Accès aux outillages

Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d’yremédier. ) Repérez le fusible défectueux en regardant l’état de son filament.
Remplacement d’un fusible
BonMauvais
)
Utilisez la pince spéciale pour extraire le
fusible de son lo
gement. ) Remplacez toujours le fusible défectueux
par un fusible d’intensité équivalente.) Vér ifiez la correspondance entre le numérogravé sur la boîte, l’intensité gravée sur le
dessus et les tableaux ci-après.


CITROËN décline toute responsabilité pour les frais occasionnés par laremise en état de votre véhicule oules dysfonctionnements résultant del’installation d’accessoires auxiliaires non fournis, non recommandés par CITROËN et non installés selon ses prescriptions, en par ticulier lorsquela consommation de l’ensemble desappareils supplémentaires branchés dépasse 10 milliampères.


Installation d’accessoires électriques

Le circuit électrique de votre véhicule est conçu pour fonctionner avec leséquipements de série ou optionnels.
Avant d’installer d’autres équipements ou accessoires électriques sur votrevéhicule, consultez le réseau CITROËN ou un atelier qualifié.

Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
)Tirez le couvercle.


Fusible N°Intensité (A)Fonctions
F6 A ou B15
Autoradio.
F8
3 Alarme.
F13
10 Allume-cigares avant, prise 12 V avant.
F14
10 Prise 12 V arrière.
F1
63 Lecteurs de carte arrière.
F173 Miroir de courtoisie.
F28 A ou B
15 Autoradio.
F3
020
Essuie-vitre arrière.
F32
10 Amplificateur audio.
