Généralités sur les sièges enfants
Pour vous assurer une sécurité optimale,
veillez à respecter les consignes suivantes :
- conformément à la réglementation
euro
péenne, tous les enfants de moins de 12 ans ou d’une taille inférieureà un mètre cinquante doivent être
transpor tés dans des sièges enfants
homologués adaptés à leur poids, aux places équipées d’une ceinture de sécurité
ou d’ancrages ISOFIX * ,-statistiquement, les places les plus
sûres pour le transpor t des enfants
sont les places arrière de votre
véhicule
,- un enfant de moins de 9 kg doit
obligatoirement être transporté enposition «dos à la route» à l’avantcomme à l’arrière.
CITROËN vous recommandede transpor ter les enfants sur les placesarrière latérales de votre véhicule :-
«dos à la route»jusqu’à 2 ans, - «face à la route»à par tir de 2 ans. Préoccu
pation constante de CITROËN lors de la conception de votre véhicule, la sécurité de vos
enfants dépend aussi de vous.

*

Les règles de transpor t des enfants sont spécifiques à chaque pays. Consultez la
lé
gislation en vigueur dans votre pays.

155
Sécurité des enfants
Groupe 0+ : de la naissance à 13 kgGroupes 1, 2 et 3 : de 9 à 36 kg
L1«RÖMER Baby-Safe Plus»
S’installe dos à la route.
L2«KIDDY Comfort Pro»
L’utilisation du bouclier est obligatoire pour le
transport des jeunes enfants (de 9 à 18 kg).
Groupes 2 et 3 : de 15 à 36 kg
L3«RECARO Start»
L4«KLIPPAN Optima»
A par tir de 6 ans (environ
22 kg), seule la rehausse est utilisée.
L5

«RÖMER KIDFIX» Peut être fixé sur les ancrages ISOFIX du véhicule.
L’ e nfant est retenu par la ceinture de sécurité.




Sièges enfants recommandés par CITROËN
CITROËN vous propose une gamme complète de sièges enfants référencés se fixant à l’aide d’unegpg
ceinture de sécurité trois points:

Votre véhicule a été homologué suivant la
dernière réglementationISOFIX.
Les sièges, représentés ci-dessous, sont équipés d’ancrages ISOFIX réglementaires :














Fixations «ISOFIX»

Il s’agit de trois anneaux pour chaque assise :


- deux anneaux A
, situés entre le dossier etl’assise du siège du véhicule, signalés par une étiquette, Ce s
ystème de fixation ISOFIX vous assure
un montage fiable, solide et rapide, du siègeenfant dans votre véhicule.
Les sièges enfants ISOFIXsont équipés de
deux verrous qui viennent facilement s’ancrer sur les deux anneaux A.
Cer tains disposent également d’une sangle
hautequi vient s’attacher sur l’anneau B .
Pour attacher cette sangle, levez l’appui-tête
du siège du véhicule, puis passez le crochet entre ses tiges. Fixez ensuite le crochet sur
l’anneau B
, puis tendez la sangle haute.

La mauvaise installation d’un siègeenfant dans un véhicule compromet la protection de l’enfant en cas decollision.
Pour connaître les siè
ges enfants ISOFIXs’installant dans votre véhicule, consultez le
tableau récapitulatif pour l’emplacement des
sièges enfants ISOFIX.
-
un anneau B
, situé derrière le siège,
appelé TOP TETHERpour la fixation de lasangle haute.

159Sécurité des enfants

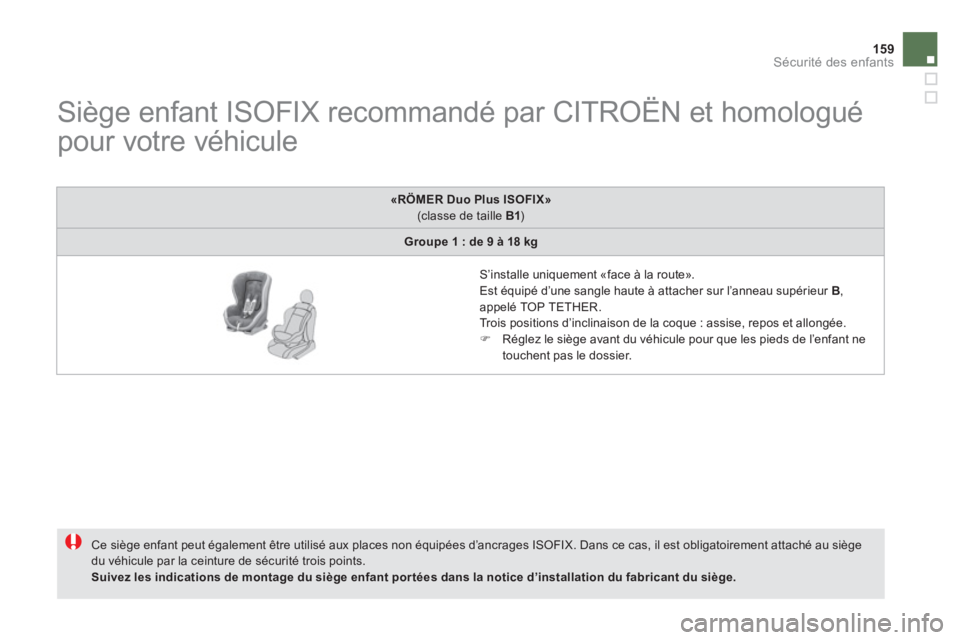

Siège enfant ISOFIX recommandé par CITROËN et homologué
pour votre véhicule
Ce siège enfant peut également être utilisé aux places non équipées d’ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siègedu véhicule par la ceinture de sécurité trois points.Suivez les indications de montage du siège enfant por tées dans la notice d’installation du fabricant du siège.
«RÖMER Duo Plus ISOFIX»(classe de taille B1 )
Groupe 1 : de 9 à 18 kg




S’installe uniquement «face à la route».Est équipé d’une sangle haute à attacher sur l’anneau supérieur B , appelé TOP TETHER.
Trois positions d’inclinaison de la coque : assise, repos et allongée. )Réglez le siège avant du véhicule pour que les pieds de l’enfant ne
touchent pas le dossier.

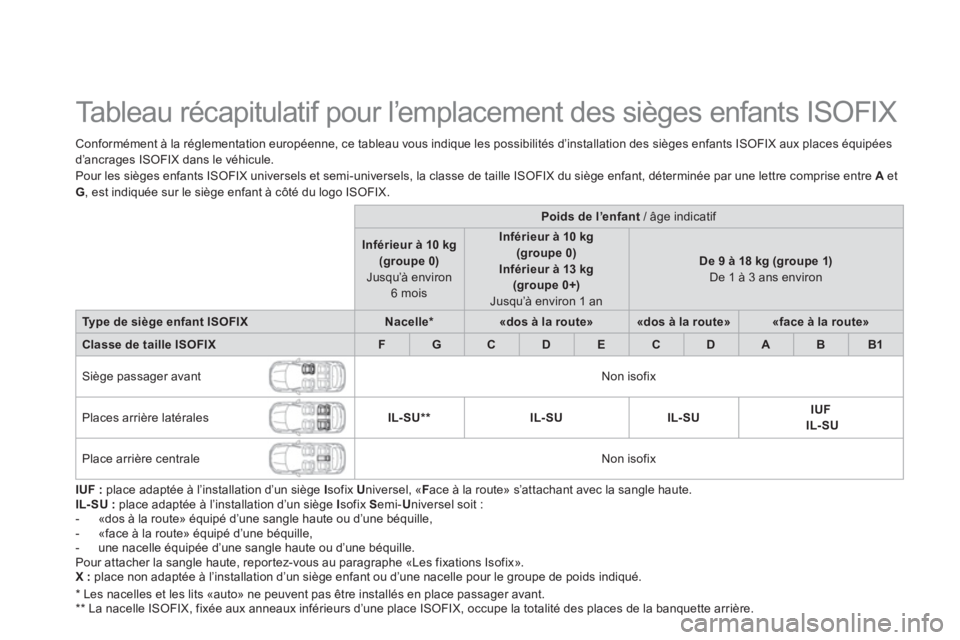

Tableau récapitulatif pour l’emplacement des sièges enfants ISOFIX
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d’installation des sièges enfants ISOFIX aux places équipées
d’ancra
ges ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre A et G, est indiquée sur le siège enfant à côté du logo ISOFIX.




Poids de l’enfant
/ âge indicatif

Inférieur à 10 kg
(groupe 0)Jusqu’à environ 6 mois
Inférieur à 10 kg
(groupe 0)Inférieur à 13 kg (groupe 0+)Jusqu’à environ 1 an
De 9 à 18 kg (groupe 1)De 1 à 3 ans environ
Type de siège enfant ISOFIXNacelle *«dos à la route»«dos à la route»«face à la route»
Classe de taille ISOFIXFGCDECDABB1


Siège passager avant


Non isofix

Pl
aces arrière latérales
IL-SU ** IL-SUIL-SUIUF
IL-SU

Place arrière centrale



Non isofix
IUF :place adaptée à l’installation d’un siège Isofix U
niversel, «Face à la route» s’attachant avec la sangle haute. IL- SU :place adaptée à l’installation d’un siège Isofix Semi- Universel soit :
- «dos à la route» équipé d’une sangle haute ou d’une béquille,
- «face à la route» équipé d’une béquille,
- une nacelle équipée d
’une sangle haute ou d’une béquille.
Pour attacher la sangle haute, repor tez-vous au paragraphe «Les fixations Isofix».X :place non adaptée à l’installation d’un siège enfant ou d’une nacelle pour le groupe de poids indiqué.
*
Les nacelles et les lits «auto» ne peuvent pas être installés en place passa
ger avant.
**
La nacelle ISOFIX, fixée aux anneaux inférieurs d’une place ISOFIX, occupe la totalité des places de la banquette arrière.
