2012 CITROEN DS5 Manual do condutor (in Portuguese)

167
Segurança
Programa de estabilidade electrónica integra
os sistemas se
guintes:


- antibloqueio das rodas (ABS) e o repar tidor electrónico de travagem (REF),

- assistência à travagem de emergência (AFU),

- a antipatinagem das rodas (ASR),

- o controlo dinâmico de estabilidade (CDS).






























Programa de estabilidade electrónica (ESP)
Definições
Antibloqueio das rodas (ABS)e repartidor electrónico de
travagem (REF)
Este sistema acresce a estabilidade e amaneabilidade do seu veículo aquando da
travagem e assegura um melhor controlo nascur vas, em par ticular sobre um revestimento
defeituoso ou escorregadio.O ABS impede o bloqueio das rodas em caso
de travagem de emergência.O REF assegura uma gestão integral dapressão de travagem roda por roda.
Assistência à travagem deemergência (AFU)
Este sistema permite, em caso de emergência,atingir mais rapidamente a pressão optimizada
de travagem e reduzir, por conseguinte, a
distância de paragem.
Activa-se em função da rapidez de accionamento do pedal dos travões e
manifesta-se por uma diminuição da
resistência do pedal e um aumento da eficácia
da travagem.

Antipatinagem das rodas (ASR)
O sistema ASR optimiza a motricidade, paraevitar a patinagem das rodas, agindo sobre os
tr
avões das rodas motrizes e sobre o motor.
Permite também melhorar a estabilidade
direccional do veículo na aceleração.

Controlo dinâmico deestabilidade (CDS)

Em caso de afastamento da trajectória seguida
pelo veículo e a que é desejada pelo condutor, o sistema CDS controla roda por roda e age automaticamente no travão de uma ou várias
rodas e no motor para colocar o veículo na
tra
jectória desejada, no limite das leis da física.

Controlo de tracção
inteligente ("Snow motion")
O seu veículo dispõe de um sistema de ajuda à motricidade na neve: o controlo de tracçãointeligente .
Esta função detecta as situações de fraca
aderência que possam dificultar os arranques e o avanço do veículo, por exemplo em neveprofunda acabada de cair ou neve compacta.
Nestas situações, o controlo de tracção inteligenteregula a patinagem das rodas
dianteiras para optimizar a motricidade e o
seguimento da trajectória do seu veículo.

Funcionamento


Sistema de antibloqueio das rodas (ABS) e repartidor electrónico de travagem (REF)
Em caso de travagem de emergência,pressione com força o pedal semnunca diminuir o esforço.
Em caso de substituição de rodas (pneus e jantes) tenha atenção para que estas estejam homologadas para oseu veículo. O funcionamento normal do sistemaABS pode manifestar-se por ligeirasvibrações no pedal dos travões.
O acendimento deste avisador,
acompanhado por um sinal sonoroe por uma mensagem, indica uma
anomalia do sistema ABS o que pode
provocar uma perda de controlo do veículo
durante a trava
gem.
O acendimento deste avisador, associado ao avisador de STOP,Pacompanhado por um sinal sonoroe por uma mensagem, indica um
problema de
funcionamento do repar tidor electrónico de travagem (REF) o que pode provocar uma perda de controlo do veículo
durante a travagem.
A para
gem é imperativa. Em ambos os casos, consulte a rede CITROËN
ou uma oficina qualificada. Numa estrada com pouca aderência, é
aconselhável utilizar pneus de neve.

Segurança
Controlo dinâmico deestabilidade (CDS)
Activação

Este sistema é automaticamente activado cadavez que o veículo arranca.
Em caso de problema de aderência ou de
tra
jectória, o sistema entra em funcionamento.
Esta acção
é assinalada pelo piscar
deste avisador no quadro de bordo.

Neutralização

Em condições excepcionais (arranque do
veículo atolado, imobilizado na neve, sob solo
instável...
), poderá tornar-se útil neutralizar
o sistema CDS para fazer patinar as rodas e
recuperar a aderência.
O sistema CDS aumenta a segurançaem condução normal mas não deve incitar o condutor a assumir riscossuplementares ou a circular a altasvelocidades. O funcionamento do sistema éassegurado sob reser va de serem respeitadas as indicações do fabricante, relativas às rodas (pneus e jantes), aos componentes de travagem, aos componentes electrónicos e os procedimentos de montagem e de inter venção da rede CITROËN. Depois de uma colisão, solicite averificação do sistema pela redeCITROËN ou por uma oficina qualificada.
Anomalia de funcionamento

O acendimento deste avisador
acompanhado por um sinal sonoro
e por uma mensagem no quadro de
bordo, indica um mau funcionamento do sistema.Consulte a rede CITROËN ou uma oficinaqualificada para verificação do sistema.
Reactivação
O sistema reactiva-se automaticamente após
desligar a ignição ou a par tir de 50 km/h.
) Prima o bot

Cintos de segurança
Cintos de segurança dianteiros





Cintos de segurança traseiros
Os bancos traseiros encontram-se equipadoscom um cinto cada um, incluindo três pontos
de fixação e um enrolador com limitador de
esforço (excepto para o passageiro traseiro central).
Colocar
)Puxar o cinto e inserir o fecho na caixa de trancamento.)Verificar o fecho correcto puxando o cinto.



Retirar
)Premir o botão vermelho do encaixe. )Acompanhar o enrolamento do cinto.


Os cintos de seguran

171Segurança
Regulação em altura dianteira
)Para encontrar o ponto de fixação, apertar
o comando e fazê-lo deslizar até bloquear.

A par tir de cerca de 20 km/h e durante dois minutos o(s)avisador(es) fica(m) intermitente(s)
acompanhado(s) por um sinal sonoro.Passado dois minutos, o(s) avisador(es)permanece(m) aceso(s) enquanto o condutor
ou o
(s) passageiro(s) não colocar(em) o cinto.




Avisador(es) de não colocação/remoção do(s) cinto(s) de segurança *
1.Avisador de não colocação/remoção doscintos dianteiros e/ou traseiros, no quadrode bordo.
2. Avisador do cinto dianteiro esquerdo. 3.
Avisador do cinto dianteiro direito. 4.
Avisador do cinto traseiro direito.
5. Avisador do cinto traseiro central.6.
Avisador do cinto traseiro esquerdo.



Avisador(es) do(s) cinto(s) dianteiro(s)
Quando ligar a ignição, o avisador 1acende-se no quadro de bordo e oavisador correspondente 2
e/ou 3acende-se a vermelho no ecrã dos
avisadores de cinto de segurança e do airbag
frontal do passageiro; se o cinto correspondente
não estiver colocado ou for retirado.

Avisador do(s) cinto(s) traseiro(s)
Quando ligar a ignição, os avisadores correspondentes 4 , 5e 6acendem-
se durante cerca de 30 segundos a vermelho, se o cinto não estiver colocado.

Com o veículo em movimento a uma
velocidade superior a cerca de 20 km/h,os avisadores correspondentes 4
, 5ou 6acendem-se a vermelho acompanhados por
um sinal sonoro e por uma mensagem no visor
do painel de bordo, quando um passageiro
traseiro retira o cinto.

*
Consoante a versão e/ou destino.

O condutor deve cer tificar-se que os passageiros utilizam correctamente os cintos de segurança e que os mesmos seencontram bem colocados antes de colocar o veículo em movimento. Seja qual for o seu lugar no veículo, coloquesempre o cinto de segurança, mesmo para trajectos cur tos.
Não inverta os cintos, pois nesse caso eles nãoassegurariam correctamente a sua função. Os cintos de segurança estão equipadoscom um enrolador que permite o ajusteautomático do comprimento do cinto à morfologia do utilizador. A arrumação do cinto de segurança efectua-seautomaticamente sempre que este nãoestiver a ser utilizado. Antes e depois da sua utilização, assegure-se de que o cinto está correctamente enrolado. A parte inferior do cinto deve estar posicionada o mais abaixo possível sobre a bacia. A parte superior deve estar posicionada naparte côncava do ombro. Os enroladores estão equipados comum dispositivo de bloqueio automáticoaquando de uma colisão, de uma travagem
de emergência ou do capotamento doveículo. É possível desbloquear o dispositivo puxando o cinto com força e soltando-o para que se enrole ligeiramente.
Recomendações para as crianças
Utilize uma cadeira para crianças adaptada,se o passageiro tiver menos de 12 anos ou medir menos de um metro e cinquenta. Nunca utilize o mesmo cinto de segurança para várias pessoas.Nunca transpor te uma criança sobre os joelhos.

Para ser eficiente, um cinto de segurança:


- deve ser mantido esticado o mais per to do corpo possível,

- deve ser puxado para a frente por ummovimento regular, verificando que nãofica enrolado,

- deve ser utilizado apenas por uma pessoa,

- não deve apresentar sinais de cortes ou de desgaste,

- não deve ser transformado ou modificado para não alterar o desempenho. Dadas as regras de segurança em vigor,para qualquer inter venção no seu veículo, dirija-se a uma oficina qualificada que possua competências e material adaptado,existente também na rede CITROËN.
Solicite a verificação periódica dos seus cintos de segurança pela rede CITROËN ou por uma oficina qualificada e,especialmente, se os cintos apresentarem sinais de deterioração.
Limpe os cintos com água e sabão ou umproduto de limpeza para têxteis, vendido narede CITROËN.
Depois de rebater ou mudar um banco ou obanco traseiro de lugar, assegure-se de que
o cinto se encontra na posição correcta edevidamente enrolado.
Em caso de colisão
Em função da natureza e da impor tânciadas colisões, o dispositivo pirotécnico podeiniciar-se antes e independentemente do accionamento dos airbags. O accionamento dos pré-tensores é acompanhado por umaligeira libertação de fumo inofensivo e por um ruído, devido à activação do car tucho pirotécnico integrado no sistema. De qualquer forma, o avisador dos airbags acende-se.
Após uma colisão, solicite a verificação e eventual substituição do sistema de cintos de segurança pela rede CITROËN ou por
uma oficina qualificada.

173Segurança
Airbags

Sistema concebido para optimizar a segurança
dos ocupantes (excepto o passageiro traseirocentral) em caso de colisões violentas. Este sistema completa a acção dos cintos de segurança equipados com limitador de esforço (excepto o passageiro no banco central traseiro).
Nesse caso, os sensores electrónicos registam e analisam os embates frontais e laterais naszonas de detecção de colisões:


- em caso de colisão violenta, os airbags
disparam instantaneamente e protegem os
ocupantes do veículo (excepto o passageiro
traseiro central); imediatamente após a colisão, os airbags esvaziam-se rapidamente,a fim de não incomodar a visibilidade, nem a eventual saída dos ocupantes;

- em caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airba
gs não disparam. O cinto de segurança por si só é suficiente paraassegurar uma protecção optimizada nestas situações.
Os airbags não funcionam com a ignição desligada. Este equipamento é accionado apenasuma vez. Se ocorrer uma segunda colisão (aquando do mesmo acidente ou outro acidente), o airbag não será accionado.
O accionamento do ou dos airbagsé acompanhado por uma ligeiralibertação de fumo inofensivo e de umruído, devidos à activação do cartucho pirotécnico integrado no sistema. Este fumo não é nocivo, mas pode revelar-se irritante para as pessoas sensíveis.
O ruído da detonação pode provocar uma ligeira diminuição da capacidade auditiva durante um breve período.
Zonas de detecção de colisão
A.
Zona de colisão frontal. B.
Zona de colisão lateral.
Airbags frontais


Activação
Disparam simultaneamente, excepto se o airbag frontal do passageiro estiver neutralizado, em caso de uma colisão frontal violenta aplicada em toda ou par te da zona de impacto frontal A
, segundo o eixo longitudinal do veículo num plano
horizontal e no sentido da parte da frente para a
tr
aseira do veículo.
O airbag frontal interpõe-se entre o tórax e a cabeça do ocupante dianteiro do veículo e o
volante, do lado do condutor, e o painel de bordo,
do lado do passa
geiro, para amor tecer a sua
projecção para a frente. Sistema que prote
ge, em caso de colisãofrontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está inte
grado no centro do
volante; para o passageiro dianteiro, no painelde bordo por cima do porta-luvas.

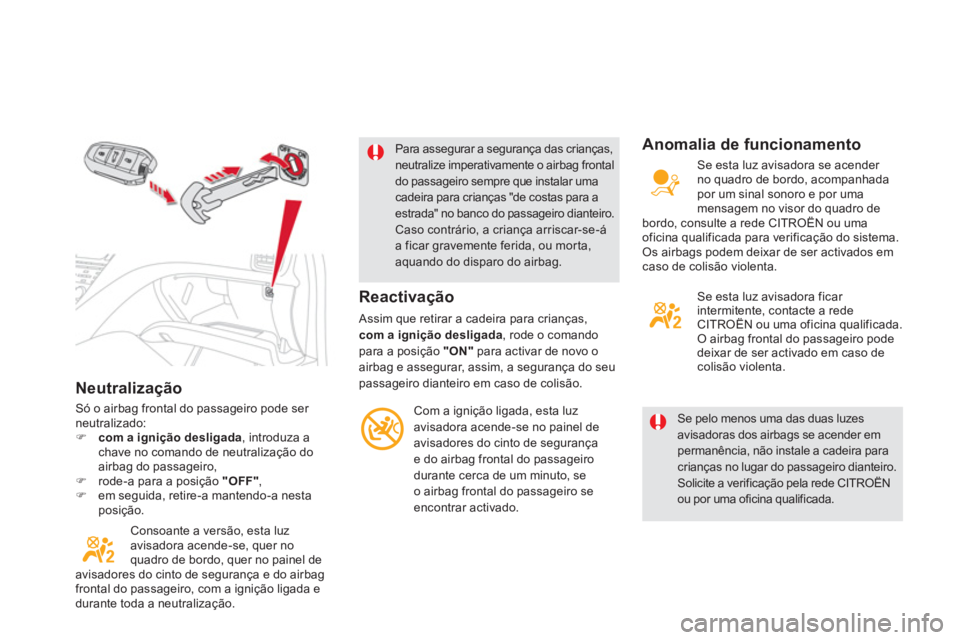

Neutralização
Só o airbag frontal do passageiro pode ser neutralizado:)com a ignição desligada , introduza achave no comando de neutralização doairbag do passageiro,)rode-a para a posi
