2012 CITROEN C6 Omistajan Käsikirjat (in Finnish)

127
IV
F2 F9 F6 F5 F1 F7 F4 F3 F10 F8 F13 F12 F14F17 SH F11
F15F15
G29
G30
G31
G32
G33
G34
G35
G36
G38
G40G37
G39
SULAKKEET
KOJETAULU
SULAKERASIAT
Sulakerasiat sijaitsevat kojelaudassa, moottoritilassa ja tavaratilassa vasemman pyöränkotelon verhouksen alla.
Kojetaulun sulakkeet
Päästäksesi kojelaudan alla oleviin sulakkeisiin:1 -Avaa lokeron kansi pidäkkeeseen saakka ilman
voimakeinoja.2 -Ve dä kantta oikealle, jotta saat sen auki
maksimiasentoon.3 -Ve dä suojaverhous, joka sijaitsee sulakkeiden ja kannen välissä, niin saat sulakkeet esille.
SULAKKEEN VAIHTAMINEN
Ennen sulakkeen vaihtamista täytyy sulakkeen palami-sen syy selvittää ja korjata vika. Sulakkeiden numerot
on merkitty sulakekotelon pintaan.
Palaneen sulakkeen tilalle täytyy aina asettaa ehjä
sulake, jolla on sama amperiluku kuin alkuperäisellä
sulakkeella (sama tunnusväri).
Käytä pienpoispinsettejä A, kiinnitettynä kanteen lähellä sulakerasiaa. Sulakerasiassa on myös varasulakkeet.
EhjäViallinen
Varasulakkeet
ja
pienois
pinsetit
A
Pienoispinsetit A
Sulakerasia B
Sulakerasia C

128
IV
SULAKETAULUKKO
NumeroAmperilukuToiminnot
G 295 AAlentuneen rengaspaineen tunnistus – CD-vaihdin (6:lle levylle)
G 305 AVianmäärityksen pistorasia
G 315 APuhelin- ja tietojärjestelmä (kohdemaan mukaan)
G 3225 AVahvistin
G 3310 AJousitusjärjestelmä
G 3415 AAutomaattivaihteisto
G 3515 AEtumatkustajan istuinlämmitys
G 3615 AKuljettajan istuinlämmitys
G 37––
G 3830 AKuljettajan sähkötoiminen istuin
G 39––
G 4030 AEtumatkustajan sähkötoiminen istuin
KOJETAULUN SULAKKEET (SULAKERASIA B)

129
IV
SULAKETAULUKKO
NumeroAmperilukuToiminnot
F1––
F2––
F 35 ATurvatyynyt
F 410 AJarrujärjestelmä – Nopeudenrajoitin – Ajonopeudenrajoitin/vakionopeussäädin – Himmenevätaustapeili – Vianmäärityksen pistorasia – Monitoiminen näyttöruutu
F 530 ALasinnostin edessä – Kattoluukku
F 630 ALasinnostin takana
F 75 AHäikäisysuojan valo – Hansikaslokeron valo – Kattovalot – Savukkeensytytin takana
F 820 ANäppäimet ohjauspyörällä – Näyttö – Lasien avaaminen (Mikroavautuminen) – Hälytin – Radio
F 930 ASavukkeensytytin edessä
F 1015 ATavaratilan ohjainrasia – Perävaunun kytkentärasia
F 1115 AVirtalukko
F1215 AKuljettajan ja etumatkustajan turvavyön merkkivalo – Lasien avaaminen (Mikroavautuminen) – Sähkötoimisetistuimet – Pysäköintitutka – Audiojärjestelmä JBL
F 135 AAktiivinen konepeitto – Sade- ja valoisuustunnistin – Tuulilasinpyyhin – BSM-rasian virransyöttö
F 1415 AKaistavahti – Ilmastointi – Kojelaudan mittaristo – Tuulilasinäyttö – Turvatyynyt – Bluetooth®-toiminto(Hands free) – BHI -rele, hydrauliyksikköjj
F 1530 ASähkölukitus – Lapsilukot
F 16SHUNT–
F 1740 ATuuletus
KOJETAULUN SULAKKEET (SULAKERASIA C)

130
IV
SULAKKEET
MOOTTORITILASSA
SULAKERASIA
Pääset moottoritilan sulakerasiaan,
kun kierrät 1/4 kierroksen verranjokaista ruuvia.
Toimenpiteen jälkeen sulje kansi
huolellisesti.
Sulakerasioissa olevia MAXI- lisäsuojasulakkeita saa käsitellä vainCITROËN-verkosto tai valtuutettu korjaamo.j
NumeroAmperilukuToiminnot
F120 AMoottorin kontrolli – Jäähdytinpuhallinryhmä
F215 AÄänimerkki
F 310 ALasinpesimen pumppu
F 420 ALampunpesimet
F 515 AEsilämmitys – Ruiskutus (diesel)
F 610 AJarrujärjestelmä
F710 AAutomaattivaihteisto
F 820 AKäynnistäminen
F 910 AAktiivinen konepeitto – Kääntyvät Xénon -valonheittimet
F 1030 ARuiskutussuuttimet – Sytytyspuola – Moottorin kontrolli –Polttoaineen syöttö (diesel)yyyyyy
F 1140 AIlmastointi (Puhallinmoottori)
F 1230 ATuulilasinpyyhin
F 1340 ABSI
F 14–
MOOTTORITILAN SULAKERASIA

131
IV
53412
G36G37G38G39G40

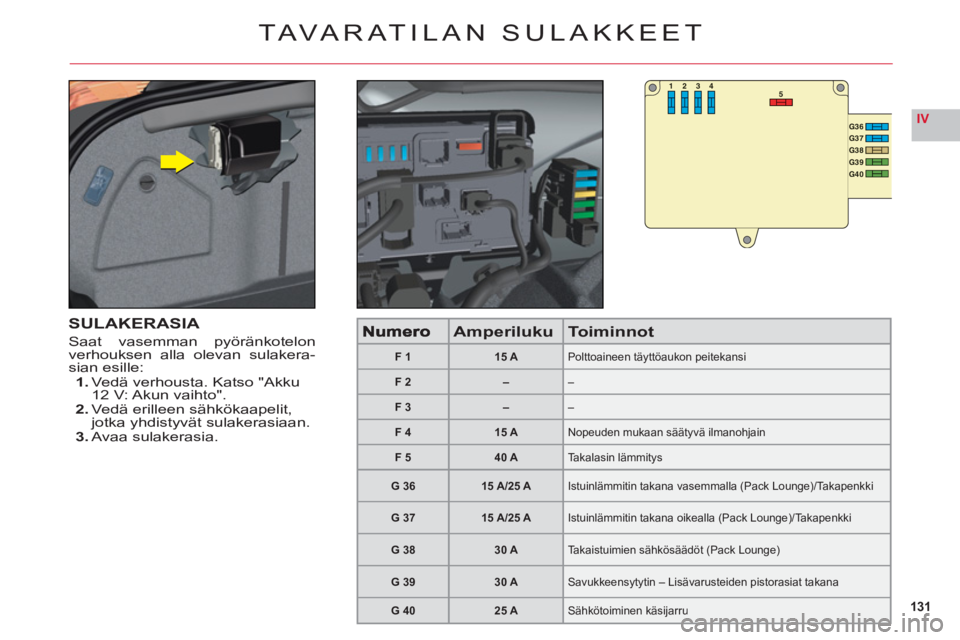

TAVARATILAN SULAKKEET
SULAKERASIA
Saat vasemman pyöränkotelon
verhouksen alla olevan sulakera-sian esille:1. Vedä verhousta. Katso "Akku12 V: Akun vaihto".2. Ve dä erilleen sähkökaapelit,jotka yhdistyvät sulakerasiaan.3. Avaa sulakerasia.
AmperilukuToiminnot
F 115 APolttoaineen täyttöaukon peitekansi
F 2––
F 3––
F 415 ANopeuden mukaan säätyvä ilmanohjain
F 540 ATakalasin lämmitys
G 3615 A/25 AIstuinlämmitin takana vasemmalla (Pack Lounge)/Takapenkki
G 3715 A/25 AIstuinlämmitin takana oikealla (Pack Lounge)/Takapenkki
G 3830 ATakaistuimien sähkösäädöt (Pack Lounge)
G 3930 ASavukkeensytytin – Lisävarusteiden pistorasiat takana
G 4025 ASähkötoiminen käsijarru

132
IV
TILAVUUDET
MOOTTORITYYPPIV6 HDi
Moottoriöljyn täyttömäärä (litraa)(1)5,55
(1) Öljynvaihdon yhteydessä vaihdetaan myös öljynsuodatin.
Tuulilasin-ja lampunpesimienpesuneste (litraa)6,5

133
VA
A
POLT TOAINE
Jos tankkaat moottorille sopimatonta polttoainetta,polttoainesäiliön tyhjentäminen on välttämätöntä ennenmoottorin käynnistämistä.
Polttoainesäiliön täyttö tehdäänmoottori sammutettuna ja virtakatkaistuna.
Kun tankkaat autosi täyteen, äläjatka enää bensiinipumpun kol-mannen katkon jälkeen; se saattaa
aiheuttaa toimintahäiriötä autoosi.
Polttonestettä on lisättävä vähin-
tään 5 litraa, jotta polttoainemittaripystyy rekisteröimään sen.
Avaa polttoaineen täyttötulpan kansi painamalla painikettaA.
Kierrä tulppa irti ja aseta se täytön
ajaksi kannen sisäpuolella olevaan
pidikkeeseen.
Tulpan avaaminen voi laukaista
alipaineen. Silloin kuuluu ääni, joka johtuu polttonestekierron tiiviyden laukeamisesta.Huom: Täyttötulpan kansi lukittuu, kun lukitset autosi kauko-ohjaimella.
POLTTOAINELAADUT
Käytettävät polttoainelaadut onmerkitty tarraan, joka on liimattupolttoaineen täyttötulpan peitekan-nen sisäpintaan.
Dieselmoottoreissa käytettävänpolttonesteen laatu
Dieselmoottoreissa voi käyttää nykyis-
ten ja tulevien eurooppalaisten stan-dardien mukaisia biopolttoaineita(EN 590-standardin mukaisen diese-lin ja EN 14214-standardin mukaisen
biopolttoaineen seos), joita myydäänhuoltoasemilla (sisältävät mahdollisesti0-7 % rasvahapon metyyliestereitä).
Muiden (bio) polttonesteiden (kuten
kasvi-tai eläinöljyt, kevyt polttoöljyjne.) käyttö on ehdottomasti kielletty(moottorin ja polttoainejärjestelmän
vaurioitumisen riski).

134
V
DEF
ACB
YLEMPI AJOVALOUMPIO EDESSÄASivuvilkkuBLähivalo/kaukovaloC Seisontavalo
Huomautus: Tietyissä ilmasto-olo-suhteissa valojen/merkinantolaittei-den osiin voi tiivistyä kosteutta. Tämäluonnollinen ilmiö katoaa ajan myötä(esim. useiden minuuttien kulut-tua siitä, kun toiminnot on kytketty päälle).
Jos näin ei ole, ota yhteys CITROËN-verkostoon tai valtuutettuun korjaa-moon.
Edessä olevien valoumpioiden huolta-miseksi ja polttimoiden vaihtamiseksiota yhteys CITROËN-verkostoon taijp
valtuutettuun korjaamoon. ValojenDjaE polttimot kuuluvat samaan lam-punkantaan.
LAMPUNVAIHDOT
Autosi valonheittimet edessä on varustettu Xénon-polttimoin.
Vakavan sähköturmavaaran vuoksi suosittelemmetoimintahäiriön sattuessa ottamaan yhteyden CITROËN-verkostoon tai valtuutettuun korjaamoon.
Suosittelemme, että kaikki polttimot vaihdetaan samanaikaisestiviallisen kanssa.
Autosi on varustettu aktiivisella konepeitolla. Tämän turvalaitteenmoitteettoman toiminnan varmistamiseksi ota yhteys CITROËN-p
verkostoon tai valtuutettuun korjaamoon koko etupaneelinvaihtamiseksi.
ALEMPI AJOVALOUMPIOEDESSÄDSuuntavaloEHuomiovaloenFEtusumuvalo
SIVUVILKKU
Sivuvilkun vaihtamiseksi työnnä sitäeteen- tai taaksepäin, niin se irtoaaja ota yhteys CITROËN-verkostoonp,
tai valtuutettuun korjaamoon.
