2012 CITROEN C5 InstruktionsbØger (in Danish)

XI
!
183
PRAKTISKE INFORMATIONER
UDSKIFTNING AF PÆRE
Forlygter


Model med Xenon-lygter (D1S)


1.
Xenon-lygte med dobbelt funk-
tion (nærlys/fjernlys):
D1S

2.
Vinkellygte:
HP19

3.
Kørelys/positionslys (dioder)


Med hensyn til vedligeholdelse af
forlygteenheder og udskiftning af
pærer af typen HP19, D1S og dio-
der, kontakt et aut. CITROËN -
værk-
sted eller et kvalifi ceret værksted.
Risiko for elektrisk stød

Udskiftning af en xenon-pære skal
udføres på et aut. CITROËN -
værk-
sted eller et kvalifi ceret værksted.
Det anbefales, at xenon-pærerne
D1S udskiftes samtidigt. Forlygterne er udstyret med
et lygteglas i polykarbonat
med en beskyttende lak:


)
De må ikke rengøres med en
tør eller slibende klud, eller
med et rengørings- eller op-
løsningsmiddel.


)
Anvend en svamp og sæbe-
vand.

)
Ved anvendelse af højtryksren-
ser på snavs, der sidder fast,
må strålen ikke rettes i længere
tid mod forlygter eller omkring
lygter for at undgå beskadigelse
af lakken og tætningslisterne.



)
Undgå direkte berøring af pæ-
ren, men anvend en klud, der
ikke fnugger.
En pære bør først udskiftes, når
forlygten har været slukket i nogle
minutter (fare for alvorlig forbræn-
ding).
Det er vigtigt kun at anvende anti-
ultraviolette (UV) pærer for ikke at
ødelægge forlygterne.
Udskift altid en defekt pære med
en ny pære med samme reference
og specifi kationer.

XI
184
PRAKTISKE INFORMATIONER

Udskiftning af pære i fjernlys


)
Fjern beskyttelseshætten A
.

)
Frigør fjederen.

)
Tag pæren ud, og udskift den.

)
Sæt fjederen på plads.

)
Monter beskyttelseshætten A
.

Model med halogenlygter


1.
Fjernlys:
H1

2.
Nærlys:
H7

3.
Statisk lys i sving:
H7

4.
Kørelys/positionslys (dioder)


Med hensyn til vedligeholdelse af
forlygteenheder og udskiftning af
dioder, kontakt et aut. CITROËN-
værksted eller et kvalifi ceret værk-
sted.
Udskiftning af pære i
positionslys
Kontakt et aut. CITROËN-værksted
eller et kvalifi ceret værksted.

XI
185
PRAKTISKE INFORMATIONER

Udskiftning af pære i
positionslys
Kontakt et aut. CITROËN-værksted
eller et kvalifi ceret værksted.
Udskiftning af pære i nærlys


)
Fjern beskyttelseshætten B
.

)
Frakobl multistikket ved at pres-
se det mellem tommel- og pege-
fi ngeren.

)
Frigør pæren fra dens to metal-
bøjler.

)
Tag pæren ud.

)
Udskift pæren med et let tryk.

)
Tilslut multistikket ved at trykke
det helt ind.

)
Monter beskyttelseshætten B
.

Udskiftning af pære i drejelygter


)
Fjern beskyttelseshætten C
.

)
Frakobl multistikket ved at pres-
se det mellem tommel- og pege-
fi ngeren.

)
Frigør pæren fra dens to metal-
bøjler.

)
Tag pæren ud.

)
Udskift pæren med et let tryk.

)
Tilslut multistikket ved at trykke
det helt ind.

)
Monter beskyttelseshætten C
.

XI
186
PRAKTISKE INFORMATIONER

Udskiftning af pære i
tågeforlygter


)
Fjern bolten til fastgørelse af
dækslet A
vha. en topnøgle, vip
dækslet, og fjern det herefter.

)
Fjern bolten til fastgørelse af
lyg-ten B
vha. en topnøgle, og
træk i lygteenheden for at tage
den ud af kofangeren.
)
Frakobl multistikket D.


)
Tag pæren ud ved at dreje den
1/4 omgang.

)
Udskift pæren.

)
Frakobl multistikket D.


)
Sæt lygteenheden på plads i ko-
fangeren.

)
Skru lygteenheden fast.

)
Anbring dækslet vha. dets styr,
og skru det fast.

Pærer:
H8
Udskiftning af pære i afviserblink


)
Fjern bolten til fastgørelse af
dækslet A
vha. en topnøgle, vip
dækslet, og fjern det herefter.

)
Fjern bolten til fastgørelse af lyg-
ten B
vha. en topnøgle, og træk i
lygteenheden for at tage den ud
af kofangeren.

)
Afclips pæren C
ved at trykke på
fjedrene 1
og 2
.

)
Frakobl stikket (træk samtidig
med at der trykkes på den grå
låsetap med en fl ad skruetræk-
ker).

)
Udskift pæren.

)
Tilslut multistikket (tryk den grå
låsetap helt ind).

)
Sæt lygteenheden på plads i ko-
fangeren.

)
Skru lygteenheden fast.

)
Anbring dækslet vha. dets styr,
og skru det fast.


Pærer:
HP24W

XI
187
PRAKTISKE INFORMATIONER
Sideblinket er forseglet.
Hvis pæren er defekt, udskiftes si-
deblinket.
Kontakt et aut. CITROËN-værksted
eller et kvalifi ceret værksted.

Udskiftning af pære i sideblink

























Baglygter (Berline)

Lokaliser den defekte pære.



1.
Stop- og positionslys:
P 21 W / 5 W


2.
Positionslys:
R 5 W

3.
Baklys:
H 21 W

4.
Tågelygter:
H 21 W

5.
Afviserblink:
PY 21 W

)
Åbn bagagerummet.

)
Vha. en fl ad skruetrækker fjer-
nes de 3 låseclips, der fasthol-
der beklædningen i området ved
lygten.

)
Frigør beklædningen F
delvist.

)
Frakobl multistikket G
.
Udskiftning af pære i baglygte på
bagklap

)
Afclips fatningen H
.

)
Udskift pæren.

)
Monter fatningen H
.

)
Kontroller at fatningen H
er kor-
rekt fastgjort med de to clips 6
.

)
Tilslut multistikket G
.

)
Monter og fastgør beklædningen
F
med låseclipsene.




Pas på ikke at klemme lednin-
gerne ved montering.

XI
188
PRAKTISKE INFORMATIONER

Udskiftning af pære i baglygte på
skærm


)
Frigør sidebeklædningen i baga-
gerummet A
. Dette gøres ved at
trække den indad i bagagerum-
met og herefter opad.
)
Frakobl multistikket B
.

)
Skru de 2 befæstelser C
af.

)
Frigør lygten fra fordybningen.
)
Afclips fatningen D
.

)
Udskift pæren.

)
Monter fatningen D
.

)
Anbring lygten i fordybningen.

)
Skru de 2 befæstelser C
fast.

)
Tilslut multistikket B
.

)
Monter beklædningen A
.
Hjulnøglen kan anvendes til at skrue
befæstelserne C
fast eller løs.

XI
189
PRAKTISKE INFORMATIONER

Udskiftning af pære i baglygte på
bagklap


)
Åbn bagagerummet.

)
Vha. en fl ad skruetrækker fjer-
nes plastafdækningen F
.

)
Frakobl multistikket G
.

)
Løsn møtrikken H
.

)
Frigør lygten fra fordybningen.



























Baglygter (Tourer)

Lokaliser den defekte pære.


1.
Stop- og positionslys:

P 21 W / 5 W

2.
Positionslys:
R 5 W

3.
Baklys:
H 21 W

4.
Tågelygter:
H 21 W

5.
Afviserblink:
PY 21 W
)
Afclips fatningen J
.

)
Udskift pæren.

)
Monter fatningen J
, idet man
sørger for, at den clipses korrekt
fast.

)
Anbring lygten i fordybningen.

)
Skru møtrikken H
på.

)
Tilslut multistikket G
.

)
Anbring og fastgør plastafdæk-
ningen F
.

NB:
Hjulnøglen kan anvendes til at
skrue møtrikken H
fast eller løs.

XI
190
PRAKTISKE INFORMATIONER

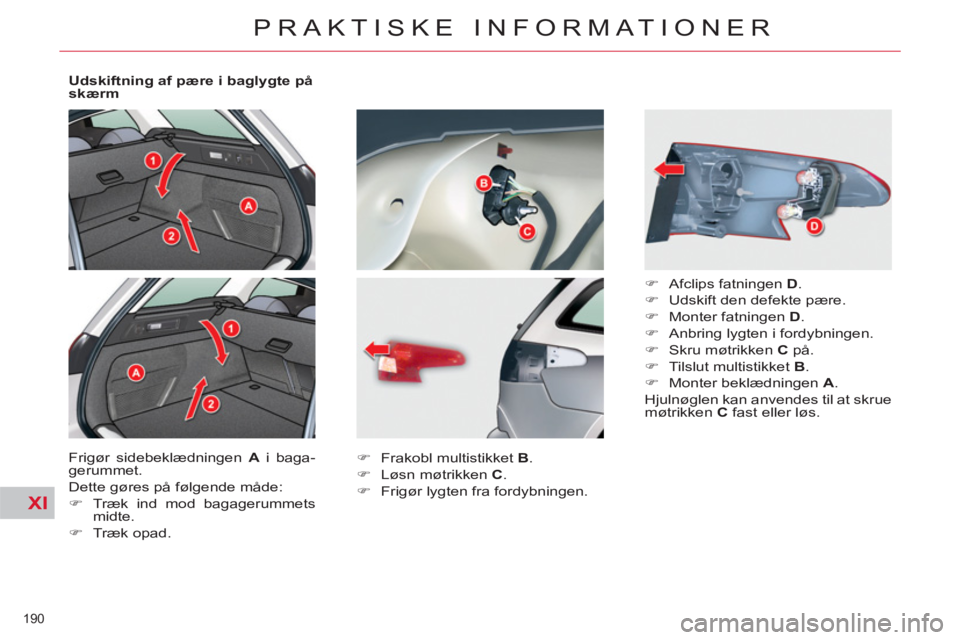

Udskiftning af pære i baglygte på
skærm
Frigør sidebeklædningen A
i baga-
gerummet.
Dette gøres på følgende måde:


)
Træk ind mod bagagerummets
midte.

)
Træk opad.
)
Frakobl multistikket B
.

)
Løsn møtrikken C
.

)
Frigør lygten fra fordybningen.
)
Afclips fatningen D
.

)
Udskift den defekte pære.

)
Monter fatningen D
.

)
Anbring lygten i fordybningen.

)
Skru møtrikken C
på.

)
Tilslut multistikket B
.

)
Monter beklædningen A
.
Hjulnøglen kan anvendes til at skrue
møtrikken C
fast eller løs.
