2012 CITROEN C-ZERO Omistajan Käsikirjat (in Finnish)

1
Ajonhallinta
23










Varoitusvalot

Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttyminen kertoo toimintahäiriöstä, joka vaatii kuljettajalta toimenpiteitä.
Kun varoitusvalo syttyy, täytyy vian syy tutkia huolellisesti.
Älä epäröi ottaa yhteyttä CITROËN-verkostoon tai valtuutettuun korjaamoon.



Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Jarrut


Palaa yhtäjaksoisesti. Jarrunesteen taso on huomattavan
alhainen
tai
Jarruassistentin toimintahäiriö Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Lisää CITROËNin suosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta nestekier to CITROËN-
verkostolla tai valtuutetussa korjaamossa.

+
Palaa yhtäjaksoisesti,
yhdessä ABS-
merkkivalon kanssa. Elektronisen jarrupaineen jaon (REF)
toimintahäiriö. Auto on ehdottomasti pysäytettävä mahdollisimman
turvallisesti.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.





Lukkiutumaton
jarrujärjestelmä
(ABS)


Palaa yhtäjaksoisesti. Lukkiutumattoman jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota pikaisesti
yhteys CITROËN-verkostoon tai valtuutettuun
korjaamoon.

Ajonhallinta
24


Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa





Ajovakauden
hallintajärjestelmä
ja pyörien
luistonesto
(ESP/ASR)
Vilkkuu ESP/ASR-järjestelmien
aktivoituminen toimintaan. Järjestelmät optimoivat ohjattavuuden ja parantavat
auton suuntavakautta.
Sopeuta ajosi ja aja maltillisesti.
Palaa kiinteästi ESP/ASR-järjestelmien
toimintahäiriö. Tarkistuta järjestelmät CITROËN-verkostolla tai
valtuutetulla korjaamolla.
+






Ovi tai ovet



auki


Palaa yhtäjaksoisesti,
samalla kuuluu
merkkiääni. Ovi tai tavaratila on jäänyt auki. Sulje kyseinen luukku.






Apuakun lataus


Palaa yhtäjaksoisesti. Apuakun latausjärjestelmän
toimintahäiriö (esim. likaiset
tai löystyneet kaapelikengät,
taajuusmuuntajan toimintahäiriö). Merkkivalon täytyy sammua moottorin käynnistyksen
yhteydessä.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Sähköinen
ohjaustehostin
Palaa yhtäjaksoisesti. Sähköisessä ohjaustehostimessa on
toimintahäiriö. Aja varovaisesti maltillisella vauhdilla.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

1
Ajonhallinta
25


Merkkivalo



Tila



Syy



Toimenpiteet/Huomioitavaa








Tu r v a t y y n y t


Palaa hetkellisesti. Kun kytket sytytysvirran, merkkivalo
palaa muutaman sekunnin ajan,
jonka jälkeen se sammuu. Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

Palaa yhtäjaksoisesti. Turvatyynyjärjestelmän tai
turvavyön pyroteknisen esikiristimen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-verkostolle tai
valtuutettuun korjaamoon.

Pääakun
suojausjärjestelmä

Palaa kiinteästi. Pääakun lataustaso tai pääakun
lämpötila on riittämätön. Moottorin tehon rajoitus käytettävissä.
Lataa pääakku mahdollisimman nopeasti.
Jos merkkivalo ei sammu, ota yhteys CITROËN-
verkostoon taivaltuutettuun korjaamoon.

Pääsähköjärjestelmän
itsediagnoosin
tarkastusjärjestelmä
Palaa kiinteästi. Pääsähköjärjestelmän toimintahäiriö. Pysähtyminen on pakollista.
Tarkistuta järjestelmä CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Tu r v a v y ö e d e s s ä
kiinnittämättä/
avattu
kiinnityksestä
Palaa kiinteästi,
jonka jälkeen vilkkuu
ja samalla kuuluu
merkkiääni. Kuljettaja ja/tai etumatkustaja ei
ole kiinnittänyt turvavyötään tai on
avannut sen kiinnityksestä. Vedä hihnasta ja työnnä vyön salpa lukkopesään.






Oikea takaturvavyö
avattu lukituksesta


Palaa kiinteästi. Oikea takamatkustaja on avannut
turvavyön kiinnityksen.
Vedä tur vavyöstä ja työnnä vyön salpa lukkopesään.




Vasen
t

akaturvavyö
avattu lukituksesta



Palaa kiinteästi. Vasen takamatkustaja on avannut
turvavyön kiinnityksen.

Ajonhallinta
26
Pääakun lataustason osoitin


Näyttö

Neljä peräkkäistä hälytystä ovat osoituksena
siitä, että käytettävissä oleva energian määrä
pääakussa on vähäinen:


- 2 merkkipalkkia palaa ja energiamittari
vilkkuu mittaristossa: energia on vähissä.

- Energiamittarin viimeinen merkkipalkki
vilkkuu.

- Viimeinen merkkipalkki katoaa: ajettavissa
olevan matkan näyttö katoaa, lämmitys ja
ilmastointi lakkaavat.

Hälytys heikosta energian tasosta


- Tämän merkkivalon näyttö
mittaristossa: käytettävissä
olevan moottoritehon asteittainen
väheneminen.
Pääakun lataustaso näkyy mittaristossa
jatkuvasti.

1
Ajonhallinta
27





Kulutuksen/energian talteenoton osoitin


Energian kulutus

Kun virta kytketään, auton sähköinen
voimansiirto ei kuluta eikä tuota energiaa:
osoitinneula pysyy neutraalissa asennossa
(sillä edellytyksellä, että lämmitys tai ilmastointi
eivät ole toiminnassa).


"Eco"-alue


Järjestelmä kertoo kuljettajalle pääakun energian kulutuksen tason tai energian talteenoton tason.


Neutraali asento

"Lataus"-alue

Osoitinneula siirtyy oikealle suhteessa auton
energian kulutukseen. Osoitinneula on tällä alueella silloin, kun
autoa käytetään siten, että sähkön kulutus on
mahdollisimman maltillista ja ajettavissa oleva
matka on mahdollisimman pitkä.
Hidastusten ja jarrutusten aikana osoitinneula
siirtyy vasemmalle suhteessa pääakun
lataustasoon.

Ajonhallinta
28

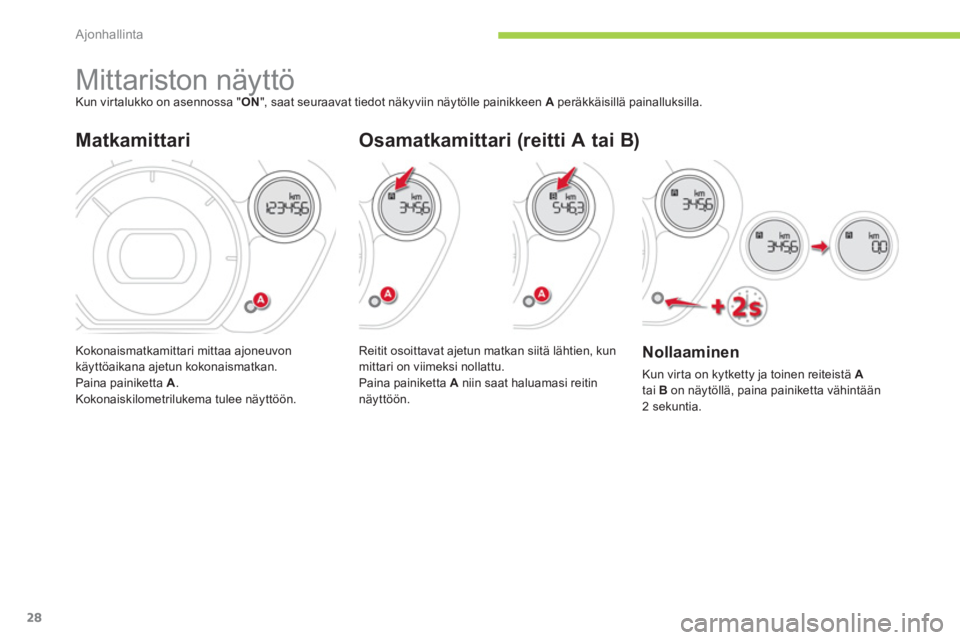

Mittariston näyttö
Kun virtalukko on asennossa " ON
", saat seuraavat tiedot näkyviin näytölle painikkeen A
peräkkäisillä painalluksilla.







Matkamittari

Kokonaismatkamittari mittaa ajoneuvon
käyttöaikana ajetun kokonaismatkan.
Paina painiketta A
.
Kokonaiskilometrilukema tulee näyttöön.

Nollaaminen

Kun virta on kytketty ja toinen reiteistä A

tai B
on näytöllä, paina painiketta vähintään
2 sekuntia.








Osamatkamittari (reitti A tai B)

Reitit osoittavat ajetun matkan siitä lähtien, kun
mittari on viimeksi nollattu.
Paina painiketta A
niin saat haluamasi reitin
näyttöön.

1
Ajonhallinta
29






Huoltomittari

Kun sytytysvirta on kytkettynä, paina A
-
painiketta niin monta kertaa, että näyttöön tulee
huoltomittari toivottuna näyttöyksikkönä.
Seuraavan huollon ajankohta voidaan laskea
kahdella tavalla:


- kilometreinä, jotka vielä voidaan ajaa

- kuukausina, jotka ovat jäljellä ennen
seuraavaa huoltoa.



To i m i n t a



1.
Näyttö osoittaa, että autolla voidaan
ajaa 1 000 km tai 1 kk ennen seuraavaa
huoltoa.

2.
Näyttö osoittaa, että huollon määräaika on
ylitetty.
Aina, kun virta kytketään, huollon avain
tulee näyttöön muutamaksi sekunniksi
muistuttamaan siitä, että huolto on tehtävä
mitä pikimmin.

3.
Kun huolto on tehty, jäljellä oleva ajomatka
tai jäljellä olevat kuukaudet ennen seuraava
huoltoa tulevat näyttöön uudelleen.
Järjestelmä ilmoittaa kuljettajalle kuinka pitkä
matka tai aika autolla voidaan ajaa valmistajan
huolto-ohjelman mukaan ennen seuraavaa
huoltoa.
Huoltovälin laskenta alkaa edellisestä
huoltomittarin nollaamisesta.
Järjestelmä, jolla voidaan manuaalisesti säätää
hallintalaitteiden valaistusta luonnonvalon mukaan.
Kun valot palavat tai ne on sammutettu,
paina painiketta A
toiminnon valitsemiseksi
ja pidä se painettuna, jolloin voit muuttaa
hallintalaitteiston valaistuksen tehoa päivä- tai
yövalaistuksessa.
Valaistuksen teho nousee aina, kun painat
painiketta A
.

Kun valaistus on maksimitehossaan, pääset
minimitehoon painamalla painiketta A
uudelleen.

Kun valaistuksen teho on haluttu, vapauta painike.
Säätö tallentuu muistiin heti kun päästät
painikkeesta A
ja se säilyy, kun kytkin siirretään
OFF-asentoon.










Mittariston valaistuksen himmennin

i
i
Ajonhallinta
30
Tällä toiminnolla ar vioidaan kilometrimäärä,
joka autolla voidaan vielä ajaa ottaen huomioon
viimeaikaiset käyttöolosuhteet (ajotapa,
lämmityksen ja ilmastointilaitteen käyttö jne.).






Ajettavissa olevan matkan osoitin

Silloin, kun ajettavissa oleva matka on liian
vähäinen, "- - -"
tulee näkyviin mittaristoon.

Näyttö "--

-

"
, joka ilmoittaa, että huolto
on käsillä, alustuu automaattisesti
uudelleen jonkin ajan kuluttua ja tietyn
ajetun matkan jälkeen. Näyttöön tulee
siis jäljellä oleva aika ennen seuraavaa
huoltoa.



Huoltomittarin nollaaminen

Huoltomittari on nollattava joka huollon jälkeen.
Huoltomittari nollataan seuraavasti:


)
Katkaise sytytysvirta (virtalukko asentoon
LOCK tai ACC).

)

Paina nollauspainiketta A
peräkkäin niin
monta kertaa, että huoltomittari tulee näyttöön.

)
Paina nollauspainiketta ja pidä sitä
painettuna muutaman sekunnin ajan, jotta
avain-symboli alkaa vilkkua
.

)
Paina nollauspainiketta avaimen vilkkuessa
niin kauan, että "
--

-

"
-symboli vaihtuu
CLEAR
-tekstiksi (poista).
Tämän jälkeen näyttöön tulee ajettavissa
oleva matka (tai jäljellä oleva aika) ennen
seuraavaa huoltoa.
