2012 CITROEN C-ZERO Omistajan Käsikirjat (in Finnish)

.Käyttöönotto
7
Hallintalaitteet




1.
Ajovalojen ja suuntavalojen kytkimet

2.
Mittaristo

3.
Kuljettajan turvatyyny
Äänimerkki

4.
USB-liitin

5.
Pikalatauksen luukun avaaminen (auton
vasemmalla puolella)

6.
Matkustajan puolen sekä takaosan
lasinnostimien ja lasinnostimien
poiskytkennän kytkimet

7.
Sulakerasia

8.
Normaalilatauksen luukun avaaminen
(auton oikealla puolella)

9.
Ajovalojen korkeudensäätö
ASR/ESP-järjestelmien poiskytkentä

10.
Sivupeilien kytkimet

11.
Mukiteline

12 .
Päätysuuttimet

13.
Lasin huur teenpoistosuutin

Käyttöönotto
8
Kuljettajan paikka




1.
Ohjauslukko ja virtalukko

2.
Lasinpyyhkimien kytkimet

3.
Tuulilasin huurteenpoistosuuttimet

4.
Hansikaslokero
Etumatkustajan turvatyynyn poiskytkentä

5.
Konepellin avausvipu

6.
Seisontajarru

7.
Valitsin

8.
Lisävarusteiden pistorasia, 12 V

9.
Lämmityksen/ilmastointilaitteen säätimet

10.
Hätä- tai huoltopuhelu

11.
Hätävilkkujen painike

12 .
Keskisuuttimet

13.
Autoradio

.Käyttöönotto
9

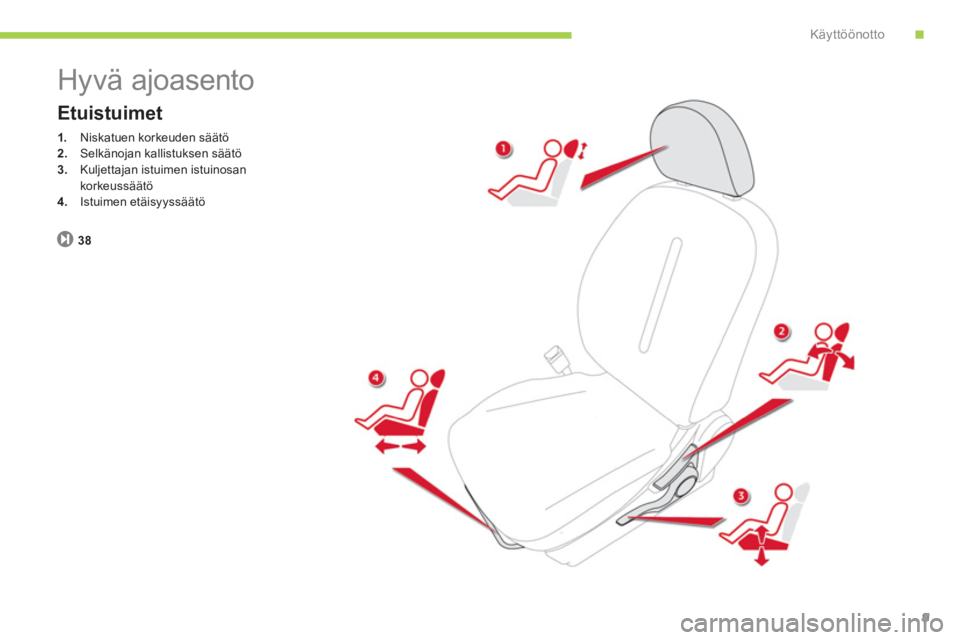

Hyvä ajoasento


Etuistuimet


38





1.
Niskatuen korkeuden säätö

2.
Selkänojan kallistuksen säätö

3.
Kuljettajan istuimen istuinosan
korkeussäätö

4.
Istuimen etäisyyssäätö

Käyttöönotto
10

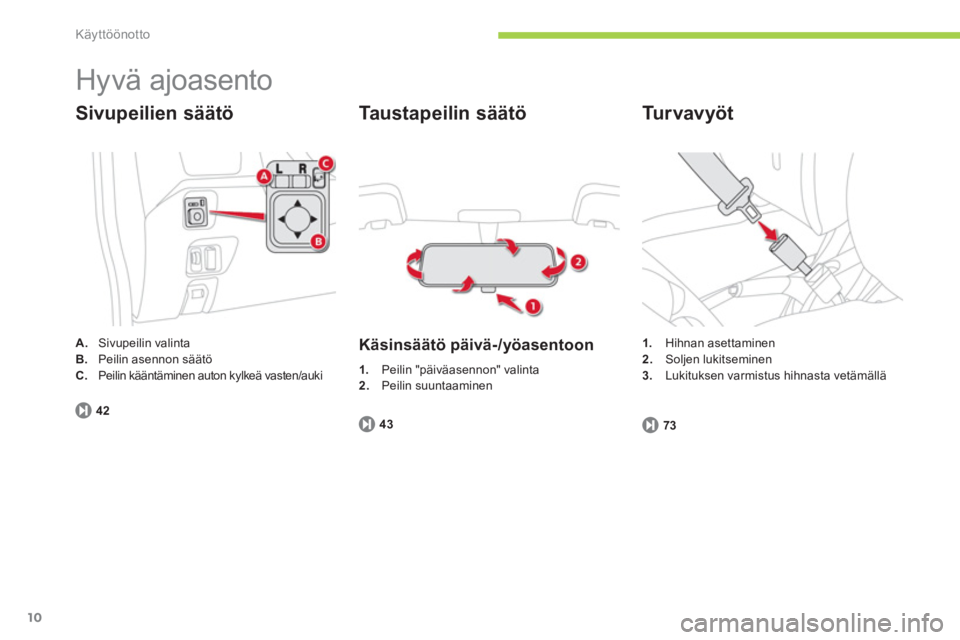

Hyvä ajoasento


Sivupeilien säätö




A.
Sivupeilin valinta

B.
Peilin asennon säätö

C.
Peilin kääntäminen auton kylkeä vasten/auki

42





Taustapeilin säätö


Käsinsäätö päivä-/yöasentoon



1.
Peilin "päiväasennon" valinta

2.
Peilin suuntaaminen

43





1.
Hihnan asettaminen

2.
Soljen lukitseminen

3.
Lukituksen varmistus hihnasta vetämällä


Tu r v a v y ö t


73

.Käyttöönotto
11

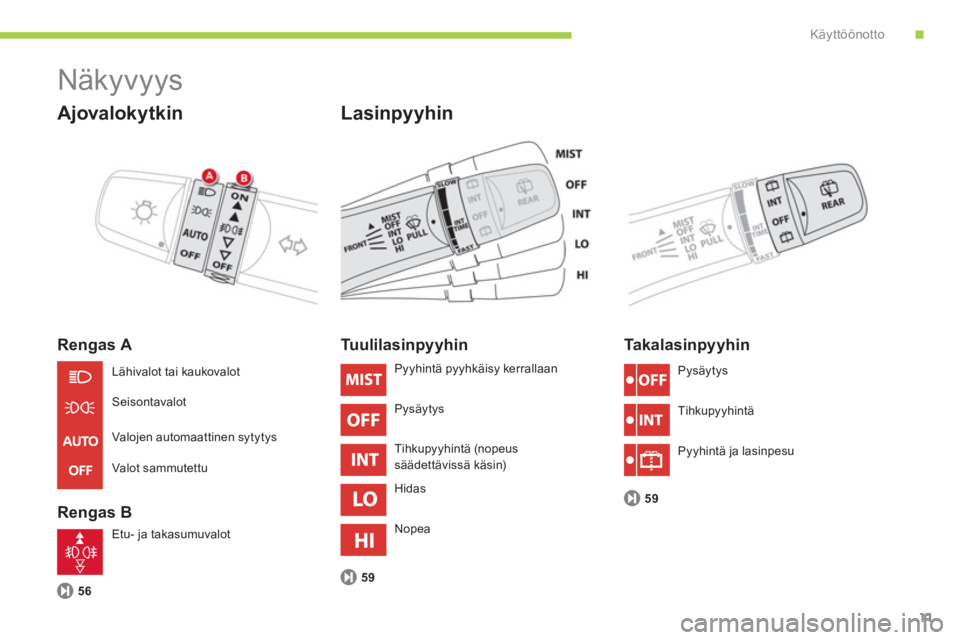

Näkyvyys


Ajovalokytkin


Rengas A

Rengas B


Lasinpyyhin


56





Tuulilasinpyyhin


59




Ta k a l a s i n p y y h i n


59


Lähivalot tai kaukovalot
Seisontavalot
Valojen automaattinen sytytys
Valot sammutettu
Etu- ja takasumuvalot Pysäytys
Tihkupyyhintä
Pyyhintä ja lasinpesu Pyyhintä pyyhkäisy kerrallaan
Pysäytys
Tihkupyyhintä (nopeus
säädettävissä käsin)
Hidas
Nopea

Käyttöönotto
12

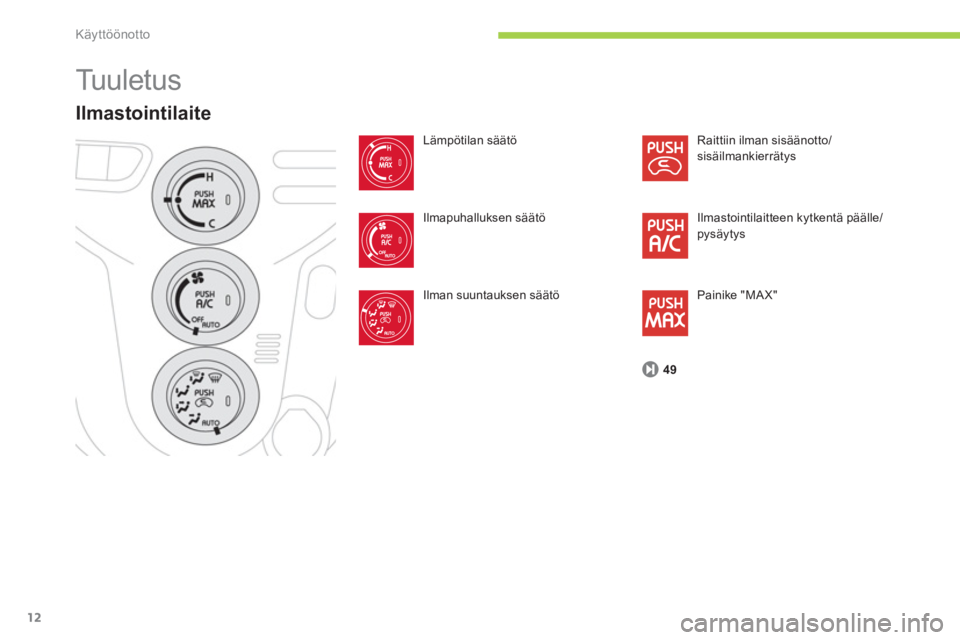

Tu u l e t u s


Ilmastointilaite

Lämpötilan säätö
Ilmapuhalluksen säätö
Ilman suuntauksen säätö Raittiin ilman sisäänotto/
sisäilmankierrätys
Ilmastointilaitteen kytkentä päälle/
pysäytys
Painike "MA X"

49

.Käyttöönotto
13

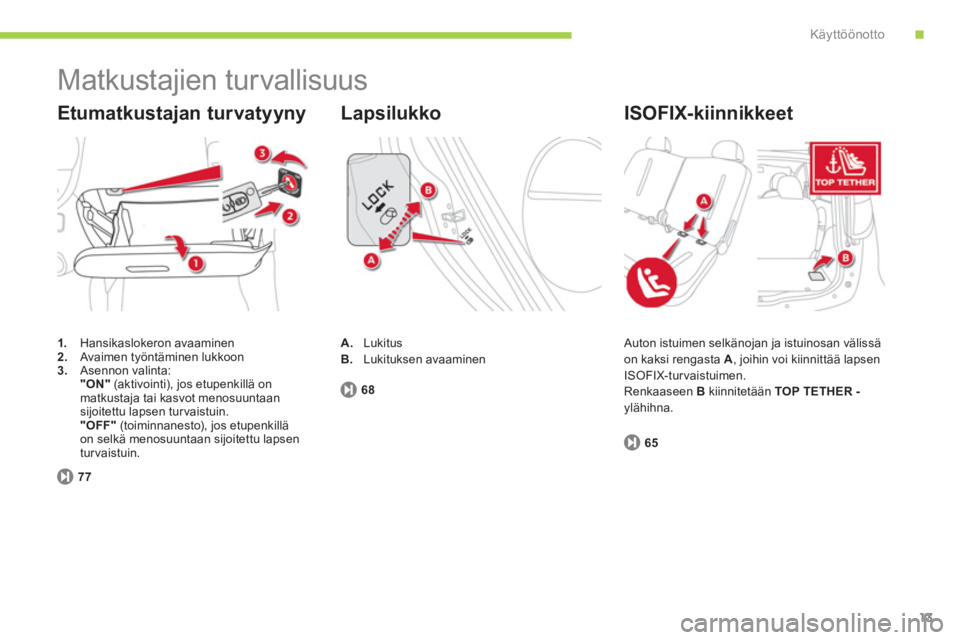

Matkustajien turvallisuus



1.
Hansikaslokeron avaaminen

2.
Avaimen työntäminen lukkoon

3.
Asennon valinta:
"ON

"
(aktivointi), jos etupenkillä on
matkustaja tai kasvot menosuuntaan
sijoitettu lapsen turvaistuin.
"OFF"
(toiminnanesto), jos etupenkillä
on selkä menosuuntaan sijoitettu lapsen
turvaistuin.


Etumatkustajan turvatyyny

Auton istuimen selkänojan ja istuinosan välissä
on kaksi rengasta A
, joihin voi kiinnittää lapsen
ISOFIX-turvaistuimen.
Renkaaseen B
kiinnitetään TOP TETHER -
ylähihna.

ISOFIX-kiinnikkeet


77




Lapsilukko



A.
Lukitus

B.
Lukituksen avaaminen

68



65

Käyttöönotto
14

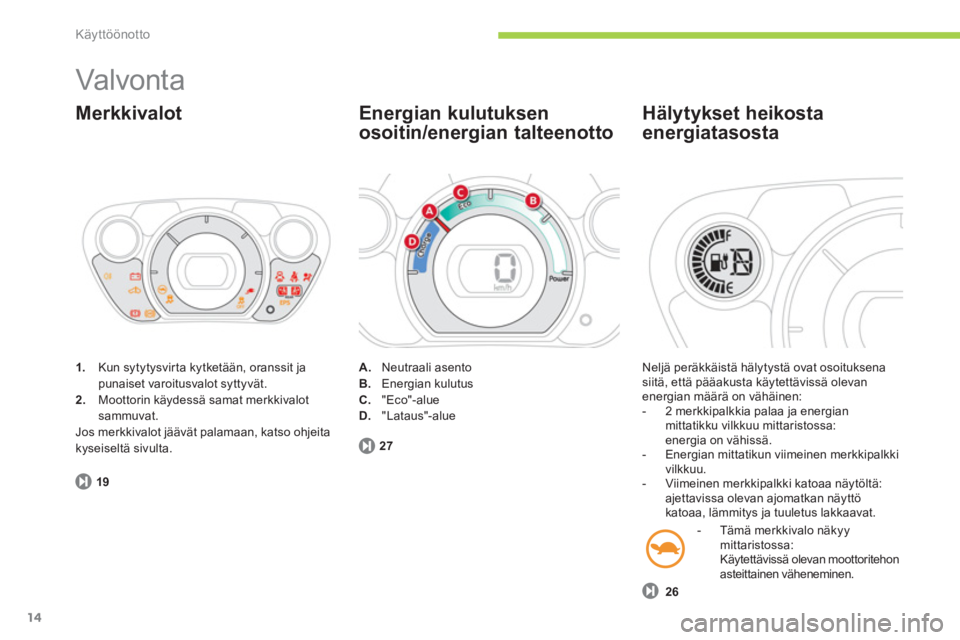

Valvont a



1.
Kun sytytysvirta kytketään, oranssit ja
punaiset varoitusvalot syttyvät.

2.
Moottorin käydessä samat merkkivalot
sammuvat.
Jos merkkivalot jäävät palamaan, katso ohjeita
kyseiseltä sivulta.

Merkkivalot


19



A.
Neutraali asento

B.
Energian kulutus

C.
"Eco"-alue

D.
"Lataus"-alue


Energian kulutuksen
osoitin/energian talteenotto

27

Neljä peräkkäistä hälytystä ovat osoituksena
siitä, että pääakusta käytettävissä olevan
energian määrä on vähäinen:


- 2 merkkipalkkia palaa ja energian
mittatikku vilkkuu mittaristossa:
energia on vähissä.

- Energian mittatikun viimeinen merkkipalkki
vilkkuu.

- Viimeinen merkkipalkki katoaa näytöltä:
ajettavissa olevan ajomatkan näyttö
katoaa, lämmitys ja tuuletus lakkaavat.

Hälytykset heikosta
energiatasosta

- Tämä merkkivalo näkyy
mittaristossa:
Käytettävissä olevan moottoritehon
asteittainen väheneminen.

26
