2011 YAMAHA YZ250F Betriebsanleitungen (in German)

5-20
TELESKOPGABEL
4. Nach dem Befüllen, das Dämpf-
errohr "1" mehrmals langsam um
ca. 200 mm (7.9 in) ein- und aus-
tauchen, um es zu entlüften.
Darauf achten, dass der vorgeschrie-
bene Abstand nicht überschritten
wird. Eine Bewegung von über 200
mm (7.9 in) verursacht Eindringen
von Luft. In diesem Fall müssen die
Schritte 2–4 wiederholt werden.
5. Messen:
• Olstand (links und rechts) "a"
Nicht nach Vorgabe → Korri-
gieren.
6. Festziehen:
• Sicherungsmutter "1"
Die Sicherungsmutter handfest am
Dämpferrohr anschrauben.
7. Lockern:
• Einstellschraube (Druckstufen-
Dämpfungskraft) "1"
• Die Einstellschraube für die Druck-
stufen- Dämpfungskraft leicht lok-
kern.
• Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
8. Montieren:
• Gabelventil "1"
(vom Dämpferrohr "2")
Zunächst das Dämpferrohr komplett
komprimieren. Daraufhin das Gabel-
ventil montieren und dabei das
Dämpferrohr freigeben.
9. Kontrollieren:
• Dämpferrohr
Nicht vollständig ausgezogen →
Die Schritte 2–8 wiederholen.
10. Festziehen:
• Gabelventil "1"
Das Dämpferrohr mit dem Abdeck-
schrauben- Ringschlüssel "2" fest
halten und dabei das Gabelventil mit
dem Abdeckschraubenschlüssel "3"
festziehen.
11. Nach dem Befüllen des Gabel-
rohrs das Dämpferrohr "1" mind-
estens 10 Mal langsam einund
austauchen, damit das Gabelöl
sich verteilt.
12. Das Dämpferrohr "1" mit einem
Lappen abdecken und komplett
komprimieren; dabei überschüs-
siges Ol am Gabelventil-Ende
ausweichen lassen.
Darauf achten, dass das Dämpferr-
ohr nicht beschädigt wird.
13. Das überschüssige Ol aus der
Bohrung "a" im Dämpferrohr aus-
laufen lassen.
14. Kontrollieren:
• Leichtgängigkeit des Dämpfer-
rohrs Schwergängig/fest/stock-
end
Schwergängig/fest/stockend →
Schritte 2–13 wiederholen. Standard-Ölstand:
145-148 mm (5.71-5.83
in)
Von der Oberseite der
vollständig ausgezo-
genen Dämpfer-Bau-
gruppe.
Gabelventil:
29 Nm (2.9 m•kg, 21 ft•
lb)
Abdeckschrauben-
schlüssel:
YM-01500/90890-01500
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501

5-21
TELESKOPGABEL

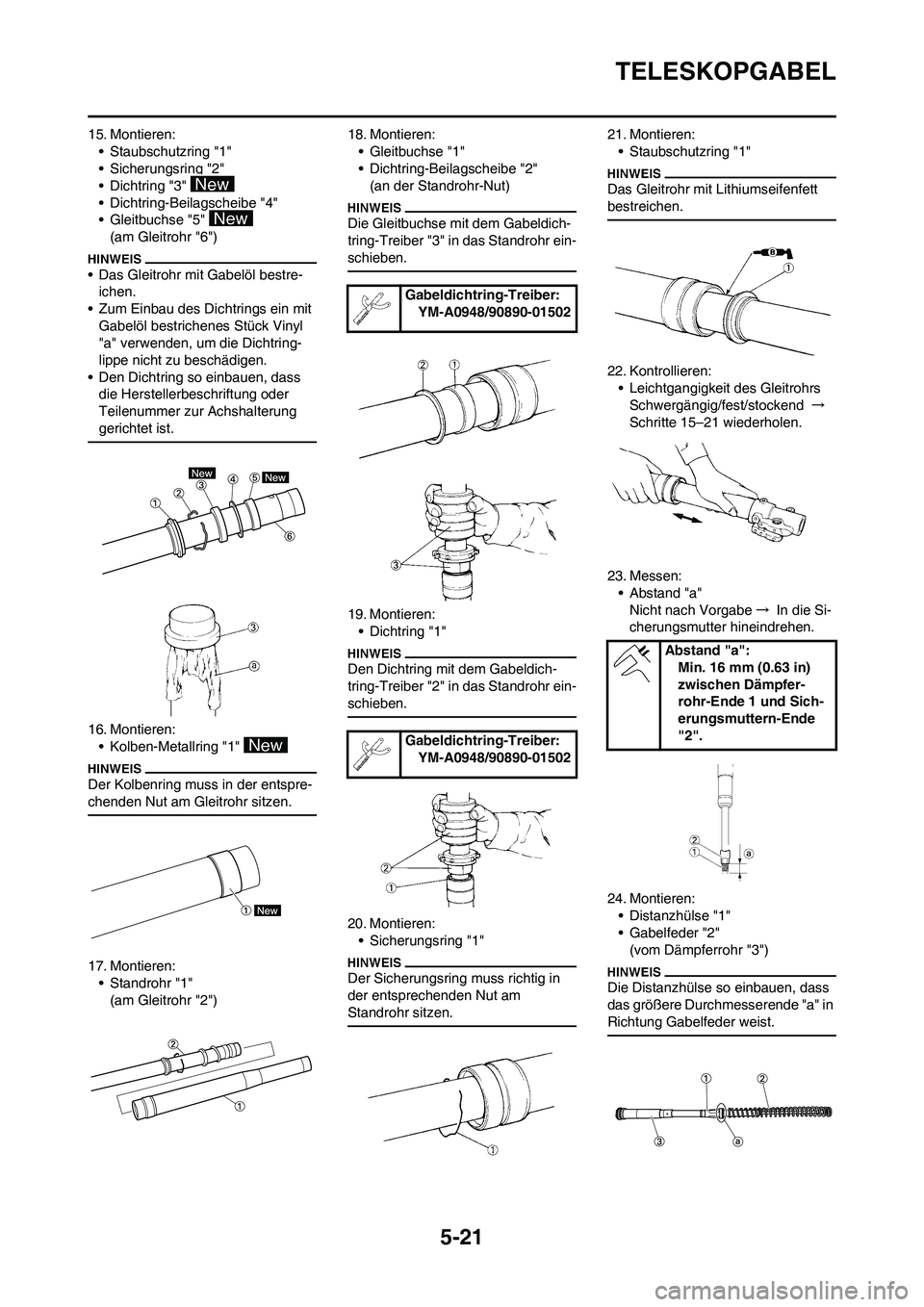

15. Montieren:
• Staubschutzring "1"
• Sicherungsring "2"
• Dichtring "3"
• Dichtring-Beilagscheibe "4"
• Gleitbuchse "5"
(am Gleitrohr "6")
• Das Gleitrohr mit Gabelöl bestre-
ichen.
• Zum Einbau des Dichtrings ein mit
Gabelöl bestrichenes Stück Vinyl
"a" verwenden, um die Dichtring-
lippe nicht zu beschädigen.
• Den Dichtring so einbauen, dass
die Herstellerbeschriftung oder
Teilenummer zur Achshalterung
gerichtet ist.
16. Montieren:
• Kolben-Metallring "1"
Der Kolbenring muss in der entspre-
chenden Nut am Gleitrohr sitzen.
17. Montieren:
• Standrohr "1"
(am Gleitrohr "2")18. Montieren:
• Gleitbuchse "1"
• Dichtring-Beilagscheibe "2"
(an der Standrohr-Nut)
Die Gleitbuchse mit dem Gabeldich-
tring-Treiber "3" in das Standrohr ein-
schieben.
19. Montieren:
• Dichtring "1"
Den Dichtring mit dem Gabeldich-
tring-Treiber "2" in das Standrohr ein-
schieben.
20. Montieren:
• Sicherungsring "1"
Der Sicherungsring muss richtig in
der entsprechenden Nut am
Standrohr sitzen.
21. Montieren:
• Staubschutzring "1"
Das Gleitrohr mit Lithiumseifenfett
bestreichen.
22. Kontrollieren:
• Leichtgangigkeit des Gleitrohrs
Schwergängig/fest/stockend →
Schritte 15–21 wiederholen.
23. Messen:
• Abstand "a"
Nicht nach Vorgabe→ In die Si-
cherungsmutter hineindrehen.
24. Montieren:
• Distanzhülse "1"
• Gabelfeder "2"
(vom Dämpferrohr "3")
Die Distanzhülse so einbauen, dass
das größere Durchmesserende "a" in
Richtung Gabelfeder weist.
Gabeldichtring-Treiber:
YM-A0948/90890-01502
Gabeldichtring-Treiber:
YM-A0948/90890-01502
Abstand "a":
Min. 16 mm (0.63 in)
zwischen Dämpfer-
rohr-Ende 1 und Sich-
erungsmuttern-Ende
"2".

5-22
TELESKOPGABEL

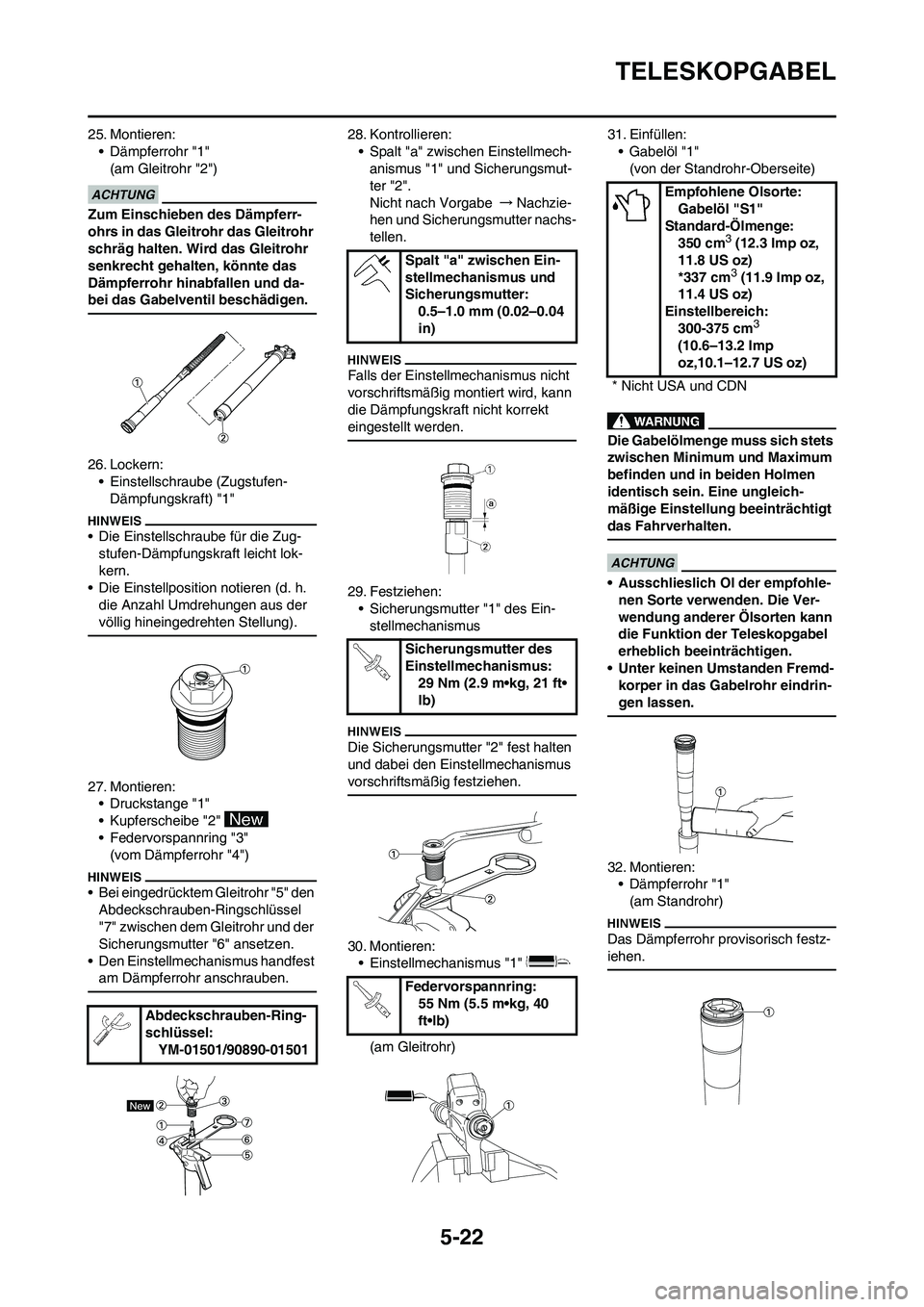

25. Montieren:
• Dämpferrohr "1"
(am Gleitrohr "2")
Zum Einschieben des Dämpferr-
ohrs in das Gleitrohr das Gleitrohr
schräg halten. Wird das Gleitrohr
senkrecht gehalten, könnte das
Dämpferrohr hinabfallen und da-
bei das Gabelventil beschädigen.
26. Lockern:
• Einstellschraube (Zugstufen-
Dämpfungskraft) "1"
• Die Einstellschraube für die Zug-
stufen-Dämpfungskraft leicht lok-
kern.
• Die Einstellposition notieren (d. h.
die Anzahl Umdrehungen aus der
völlig hineingedrehten Stellung).
27. Montieren:
• Druckstange "1"
• Kupferscheibe "2"
• Federvorspannring "3"
(vom Dämpferrohr "4")
• Bei eingedrücktem Gleitrohr "5" den
Abdeckschrauben-Ringschlüssel
"7" zwischen dem Gleitrohr und der
Sicherungsmutter "6" ansetzen.
• Den Einstellmechanismus handfest
am Dämpferrohr anschrauben.
28. Kontrollieren:
• Spalt "a" zwischen Einstellmech-
anismus "1" und Sicherungsmut-
ter "2".
Nicht nach Vorgabe →Nachzie-
hen und Sicherungsmutter nachs-
tellen.
Falls der Einstellmechanismus nicht
vorschriftsmäßig montiert wird, kann
die Dämpfungskraft nicht korrekt
eingestellt werden.
29. Festziehen:
• Sicherungsmutter "1" des Ein-
stellmechanismus
Die Sicherungsmutter "2" fest halten
und dabei den Einstellmechanismus
vorschriftsmäßig festziehen.
30. Montieren:
• Einstellmechanismus "1"
(am Gleitrohr)31. Einfüllen:
• Gabelöl "1"
(von der Standrohr-Oberseite)
Die Gabelölmenge muss sich stets
zwischen Minimum und Maximum
befinden und in beiden Holmen
identisch sein. Eine ungleich-
mäßige Einstellung beeinträchtigt
das Fahrverhalten.
• Ausschlieslich Ol der empfohle-
nen Sorte verwenden. Die Ver-
wendung anderer Ölsorten kann
die Funktion der Teleskopgabel
erheblich beeinträchtigen.
• Unter keinen Umstanden Fremd-
korper in das Gabelrohr eindrin-
gen lassen.
32. Montieren:
• Dämpferrohr "1"
(am Standrohr)
Das Dämpferrohr provisorisch festz-
iehen.
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Spalt "a" zwischen Ein-
stellmechanismus und
Sicherungsmutter:
0.5–1.0 mm (0.02–0.04
in)
Sicherungsmutter des
Einstellmechanismus:
29 Nm (2.9 m•kg, 21 ft•
lb)
Federvorspannring:
55 Nm (5.5 m•kg, 40
ft•lb)
Empfohlene Olsorte:
Gabelöl "S1"
Standard-Ölmenge:
350 cm
3 (12.3 Imp oz,
11.8 US oz)
*337 cm
3 (11.9 Imp oz,
11.4 US oz)
Einstellbereich:
300-375 cm
3
(10.6–13.2 Imp
oz,10.1–12.7 US oz)
* Nicht USA und CDN

5-23
TELESKOPGABEL

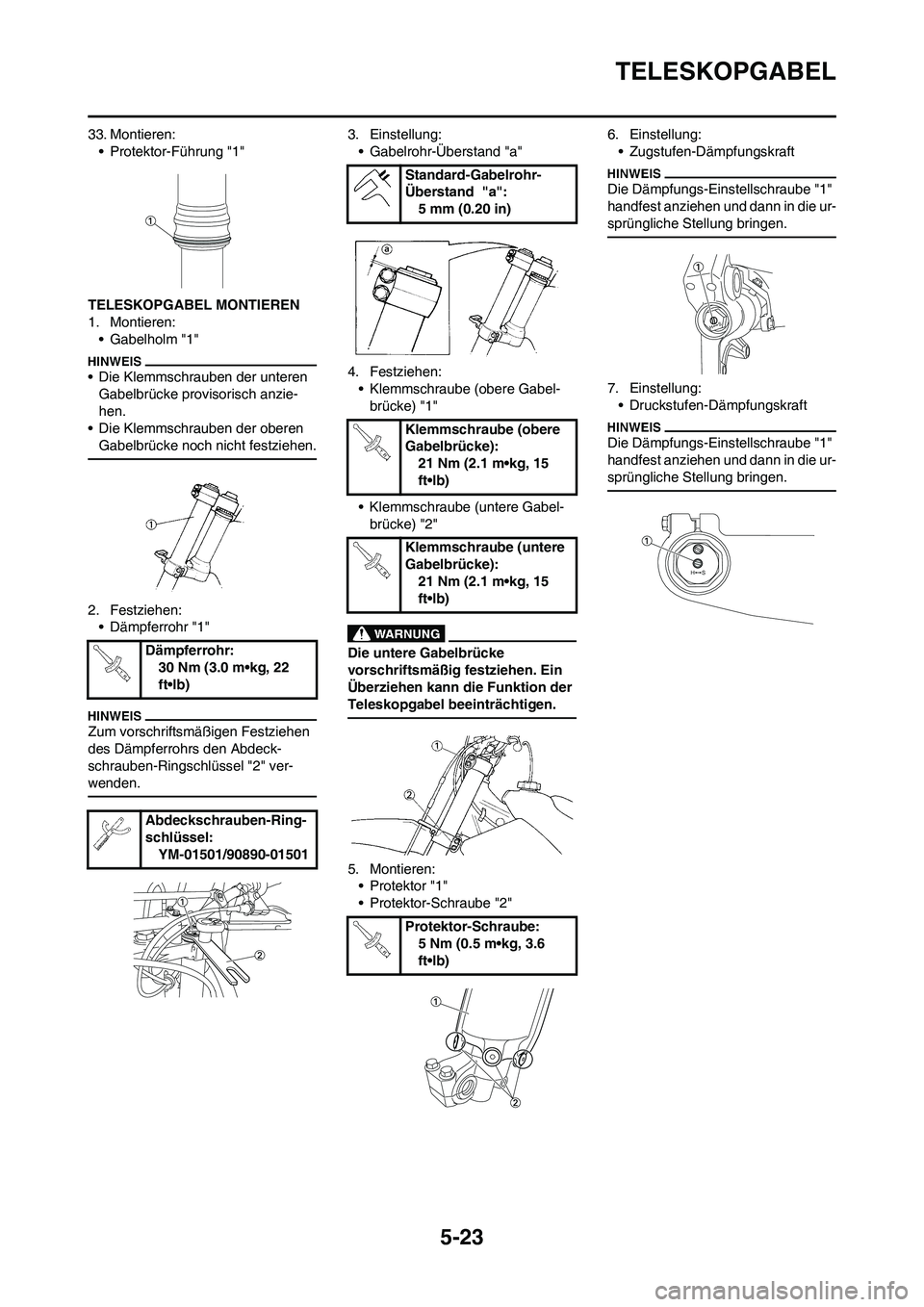

33. Montieren:
• Protektor-Führung "1"
TELESKOPGABEL MONTIEREN
1. Montieren:
• Gabelholm "1"
• Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
• Die Klemmschrauben der oberen
Gabelbrücke noch nicht festziehen.
2. Festziehen:
• Dämpferrohr "1"
Zum vorschriftsmäßigen Festziehen
des Dämpferrohrs den Abdeck-
schrauben-Ringschlüssel "2" ver-
wenden.
3. Einstellung:
• Gabelrohr-Überstand "a"
4. Festziehen:
• Klemmschraube (obere Gabel-
brücke) "1"
• Klemmschraube (untere Gabel-
brücke) "2"
Die untere Gabelbrücke
vorschriftsmäßig festziehen. Ein
Überziehen kann die Funktion der
Teleskopgabel beeinträchtigen.
5. Montieren:
• Protektor "1"
• Protektor-Schraube "2"6. Einstellung:
• Zugstufen-Dämpfungskraft
Die Dämpfungs-Einstellschraube "1"
handfest anziehen und dann in die ur-
sprüngliche Stellung bringen.
7. Einstellung:
• Druckstufen-Dämpfungskraft
Die Dämpfungs-Einstellschraube "1"
handfest anziehen und dann in die ur-
sprüngliche Stellung bringen.
Dämpferrohr:
30 Nm (3.0 m•kg, 22
ft•lb)
Abdeckschrauben-Ring-
schlüssel:
YM-01501/90890-01501
Standard-Gabelrohr-
Überstand "a":
5 mm (0.20 in)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Klemmschraube (untere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Protektor-Schraube:
5 Nm (0.5 m•kg, 3.6
ft•lb)

5-24
LENKER
LENKER

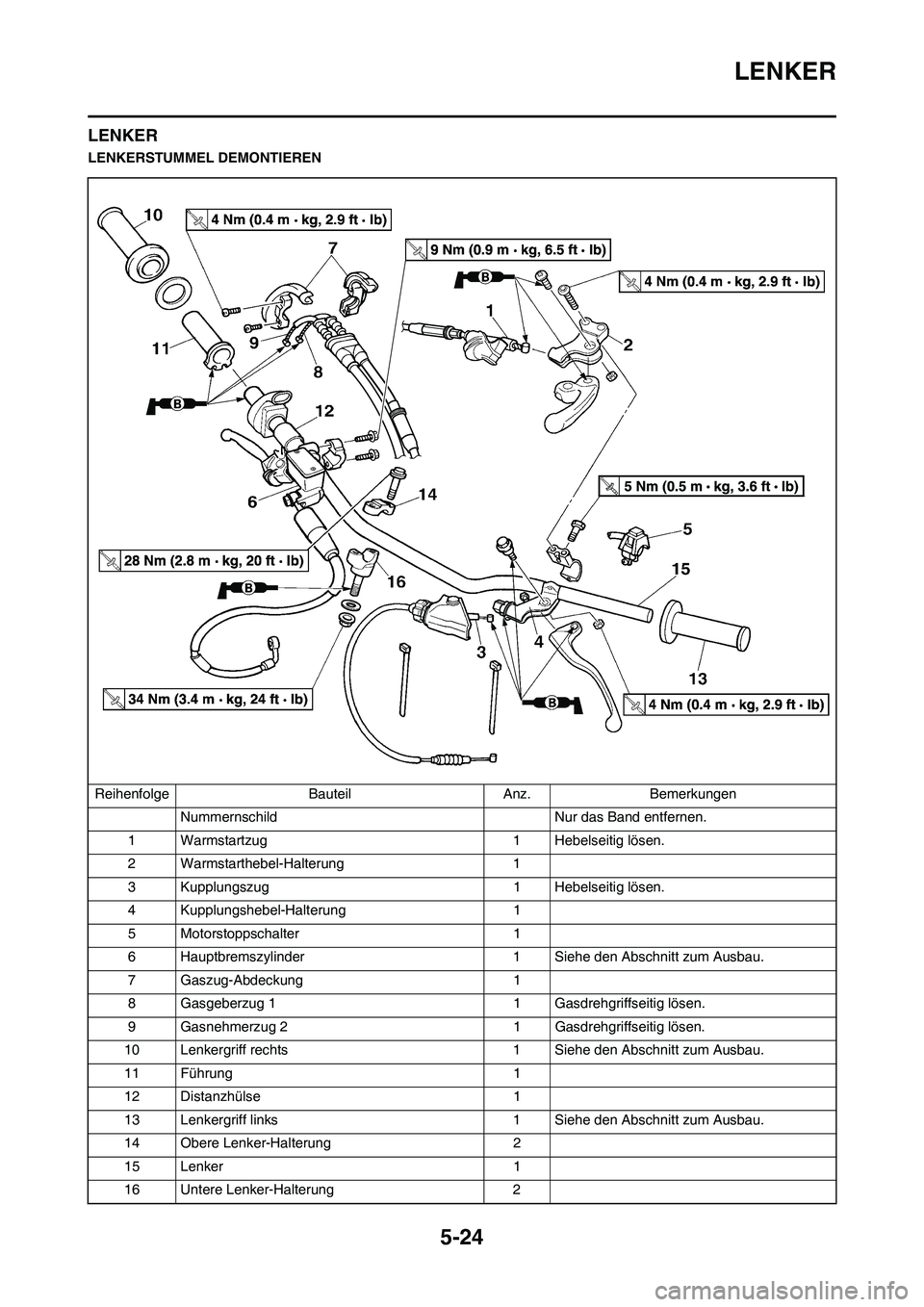

LENKERSTUMMEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Nummernschild Nur das Band entfernen.
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Hauptbremszylinder 1 Siehe den Abschnitt zum Ausbau.
7 Gaszug-Abdeckung 1
8 Gasgeberzug 1 1 Gasdrehgriffseitig lösen.
9 Gasnehmerzug 2 1 Gasdrehgriffseitig lösen.
10 Lenkergriff rechts 1 Siehe den Abschnitt zum Ausbau.
11 Führung 1
12 Distanzhülse 1
13 Lenkergriff links 1 Siehe den Abschnitt zum Ausbau.
14 Obere Lenker-Halterung 2
15 Lenker 1
16 Untere Lenker-Halterung 2

5-25
LENKER

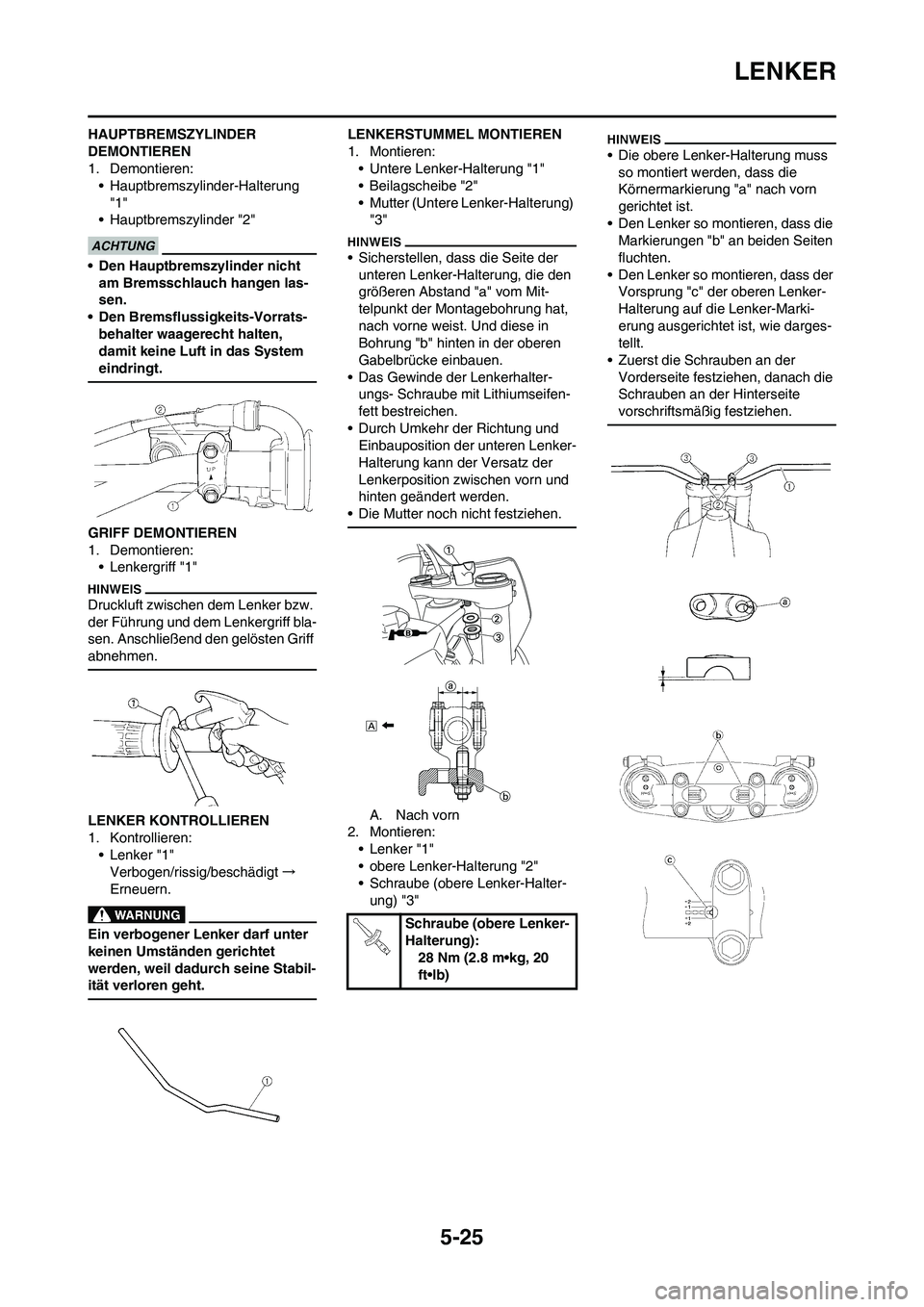

HAUPTBREMSZYLINDER
DEMONTIEREN
1. Demontieren:
• Hauptbremszylinder-Halterung
"1"
• Hauptbremszylinder "2"
• Den Hauptbremszylinder nicht
am Bremsschlauch hangen las-
sen.
• Den Bremsflussigkeits-Vorrats-
behalter waagerecht halten,
damit keine Luft in das System
eindringt.
GRIFF DEMONTIEREN
1. Demontieren:
• Lenkergriff "1"
Druckluft zwischen dem Lenker bzw.
der Führung und dem Lenkergriff bla-
sen. Anschließend den gelösten Griff
abnehmen.
LENKER KONTROLLIEREN
1. Kontrollieren:
• Lenker "1"
Verbogen/rissig/beschädigt→
Erneuern.
Ein verbogener Lenker darf unter
keinen Umständen gerichtet
werden, weil dadurch seine Stabil-
ität verloren geht.
LENKERSTUMMEL MONTIEREN
1. Montieren:
• Untere Lenker-Halterung "1"
• Beilagscheibe "2"
• Mutter (Untere Lenker-Halterung)
"3"
• Sicherstellen, dass die Seite der
unteren Lenker-Halterung, die den
größeren Abstand "a" vom Mit-
telpunkt der Montagebohrung hat,
nach vorne weist. Und diese in
Bohrung "b" hinten in der oberen
Gabelbrücke einbauen.
• Das Gewinde der Lenkerhalter-
ungs- Schraube mit Lithiumseifen-
fett bestreichen.
• Durch Umkehr der Richtung und
Einbauposition der unteren Lenker-
Halterung kann der Versatz der
Lenkerposition zwischen vorn und
hinten geändert werden.
• Die Mutter noch nicht festziehen.
A. Nach vorn
2. Montieren:
• Lenker "1"
• obere Lenker-Halterung "2"
• Schraube (obere Lenker-Halter-
ung) "3"
• Die obere Lenker-Halterung muss
so montiert werden, dass die
Körnermarkierung "a" nach vorn
gerichtet ist.
• Den Lenker so montieren, dass die
Markierungen "b" an beiden Seiten
fluchten.
• Den Lenker so montieren, dass der
Vorsprung "c" der oberen Lenker-
Halterung auf die Lenker-Marki-
erung ausgerichtet ist, wie darges-
tellt.
• Zuerst die Schrauben an der
Vorderseite festziehen, danach die
Schrauben an der Hinterseite
vorschriftsmäßig festziehen.
Schraube (obere Lenker-
Halterung):
28 Nm (2.8 m•kg, 20
ft•lb)

5-26
LENKER

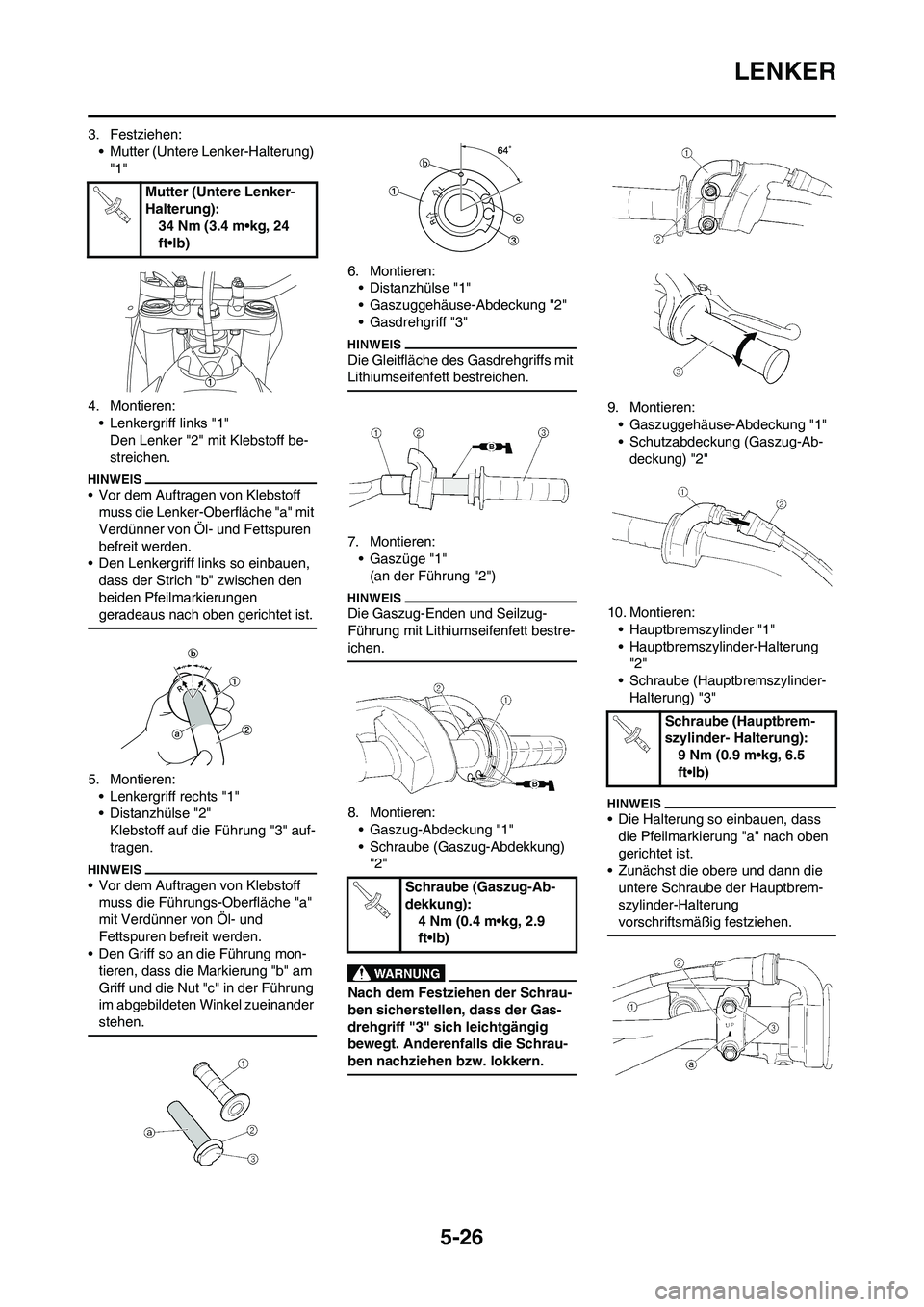

3. Festziehen:
• Mutter (Untere Lenker-Halterung)
"1"
4. Montieren:
• Lenkergriff links "1"
Den Lenker "2" mit Klebstoff be-
streichen.
• Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche "a" mit
Verdünner von Öl- und Fettspuren
befreit werden.
• Den Lenkergriff links so einbauen,
dass der Strich "b" zwischen den
beiden Pfeilmarkierungen
geradeaus nach oben gerichtet ist.
5. Montieren:
• Lenkergriff rechts "1"
• Distanzhülse "2"
Klebstoff auf die Führung "3" auf-
tragen.
• Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche "a"
mit Verdünner von Öl- und
Fettspuren befreit werden.
• Den Griff so an die Führung mon-
tieren, dass die Markierung "b" am
Griff und die Nut "c" in der Führung
im abgebildeten Winkel zueinander
stehen.
6. Montieren:
• Distanzhülse "1"
• Gaszuggehäuse-Abdeckung "2"
• Gasdrehgriff "3"
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen.
7. Montieren:
• Gaszüge "1"
(an der Führung "2")
Die Gaszug-Enden und Seilzug-
Führung mit Lithiumseifenfett bestre-
ichen.
8. Montieren:
• Gaszug-Abdeckung "1"
• Schraube (Gaszug-Abdekkung)
"2"
Nach dem Festziehen der Schrau-
ben sicherstellen, dass der Gas-
drehgriff "3" sich leichtgängig
bewegt. Anderenfalls die Schrau-
ben nachziehen bzw. lokkern.
9. Montieren:
• Gaszuggehäuse-Abdeckung "1"
• Schutzabdeckung (Gaszug-Ab-
deckung) "2"
10. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die obere und dann die
untere Schraube der Hauptbrem-
szylinder-Halterung
vorschriftsmäßig festziehen.
Mutter (Untere Lenker-
Halterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Schraube (Gaszug-Ab-
dekkung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)

5-27
LENKER
11. Montieren:
• Motorstoppschalter "1"
• Kupplungshebel-Halterung "2"
• Schraube (Kupplungshebel- Hal-
terung) "3"
• Warmstarthebel-Halterung "4"
• Schraube (Warmstarthebel-Hal-
terung) "5"
• Schlauchschelle "6"
• Der Motorstoppschalter, die Kup-
plungshebel-Halterung und die
Schlauchklemme sind entsprech-
end den abgebildeten Maßen zu
montieren.
• Das Motorstoppschalter-Kabel du-
rch die Mitte der Kupplungshebel-
Halterung fuhren.
12. Montieren:
• Kupplungszug "1"
• Warmstartzug "2"
Die Kupplungszug- und Warmstart-
zug- Enden mit Lithiumseifenfett be-
streichen.
13. Einstellung:
• Kupplungshebel-Spiel
Siehe unter "KUPPLUNGSZUG-
SPIEL EINSTELLEN" in KAPITEL
3.
• Warmstarthebel-Spiel
Siehe unter "WARMSTARTHEB-
EL-SPIEL EINSTELLEN" in
KAPITEL 3. Schraube (Kup-
plungshebel- Halterung):
5 Nm (0.5 m•kg, 3.6
ft•lb)
Schraube (Warm-
starthebel-Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
