2011 YAMAHA YZ250F Betriebsanleitungen (in German)

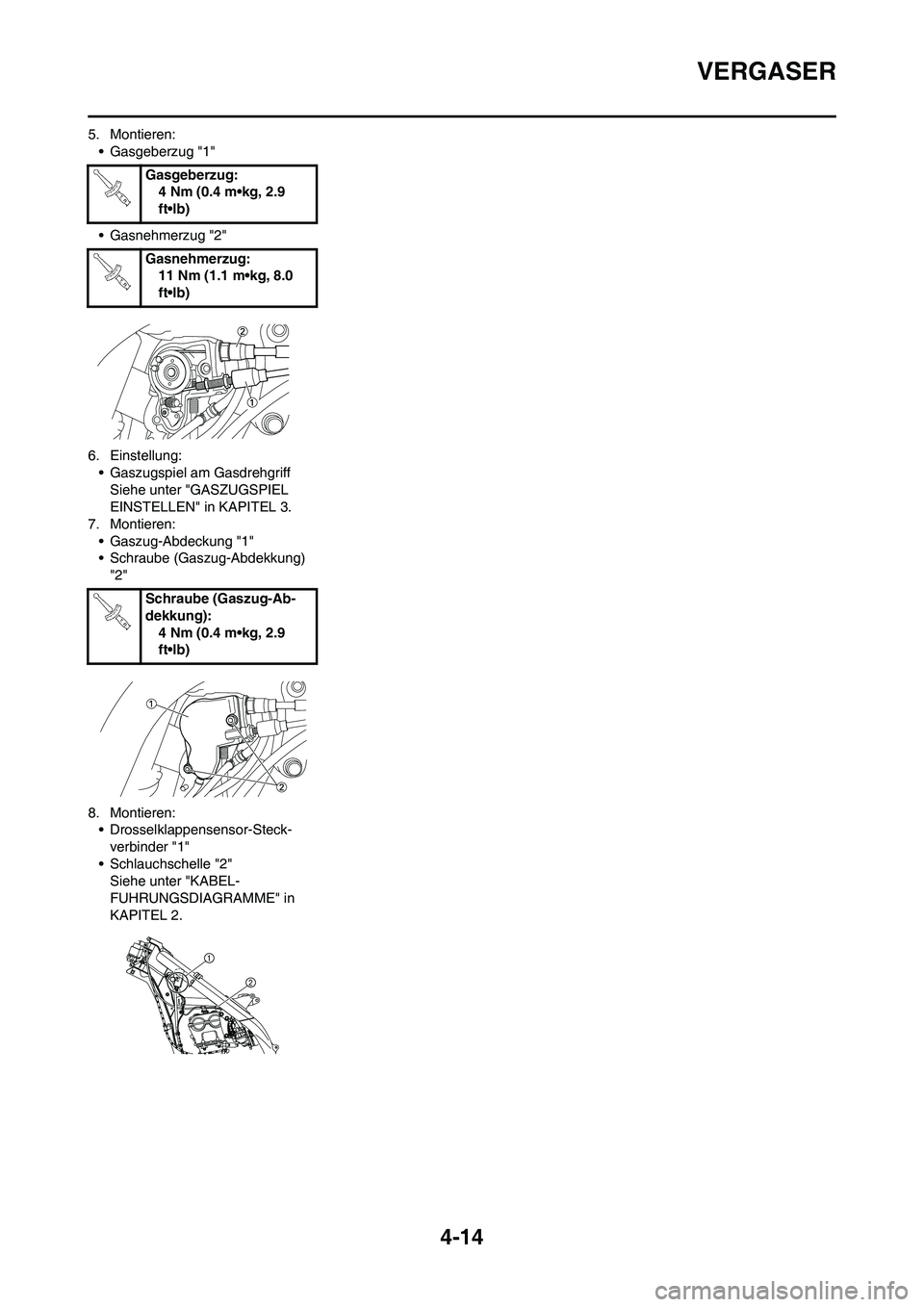

4-14
VERGASER
5. Montieren:
• Gasgeberzug "1"
• Gasnehmerzug "2"
6. Einstellung:
• Gaszugspiel am Gasdrehgriff
Siehe unter "GASZUGSPIEL
EINSTELLEN" in KAPITEL 3.
7. Montieren:
• Gaszug-Abdeckung "1"
• Schraube (Gaszug-Abdekkung)
"2"
8. Montieren:
• Drosselklappensensor-Steck-
verbinder "1"
• Schlauchschelle "2"
Siehe unter "KABEL-
FUHRUNGSDIAGRAMME" in
KAPITEL 2.Gasgeberzug:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Gasnehmerzug:
11 Nm (1.1 m•kg, 8.0
ft•lb)
Schraube (Gaszug-Ab-
dekkung):
4 Nm (0.4 m•kg, 2.9
ft•lb)

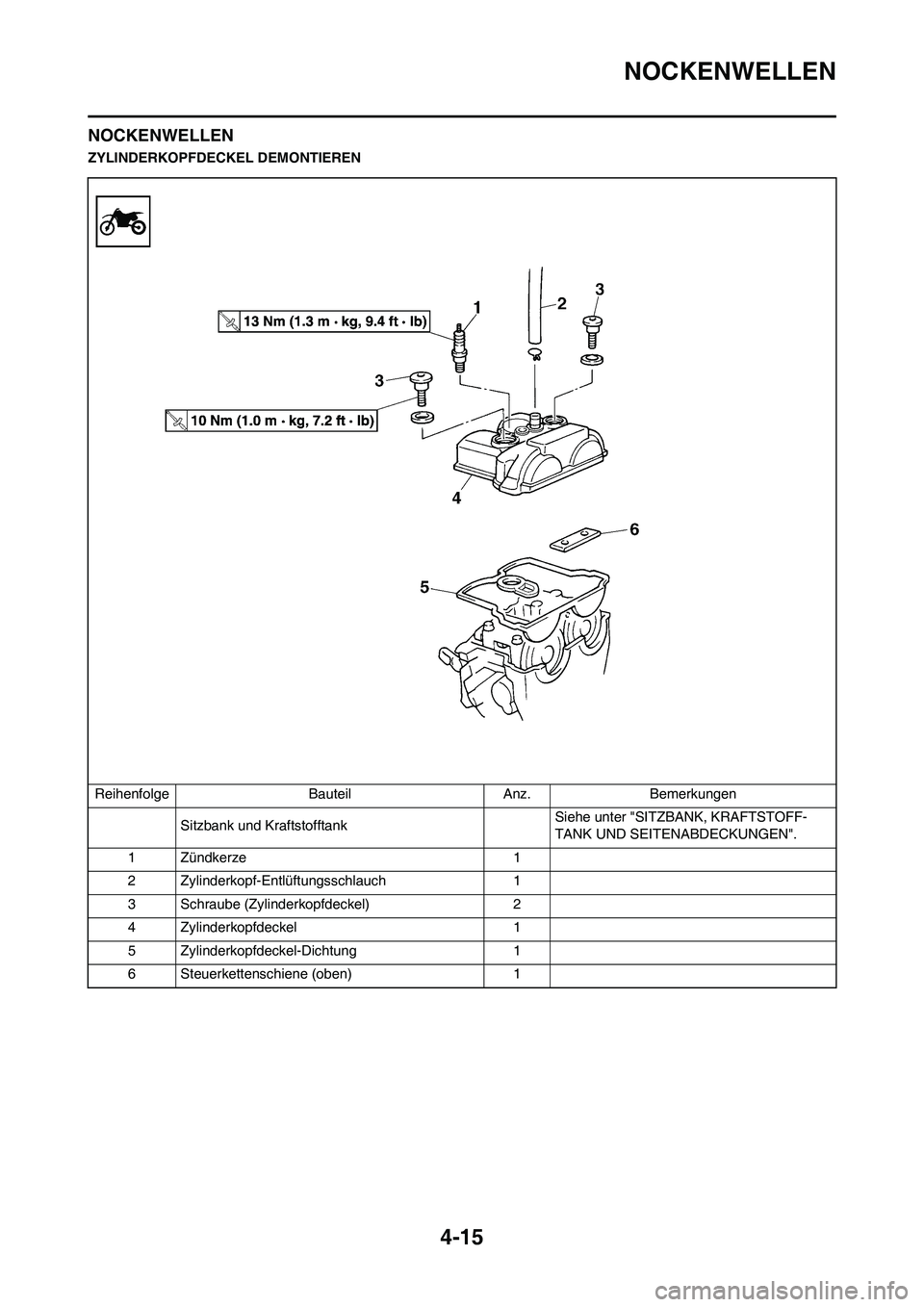

4-15
NOCKENWELLEN
NOCKENWELLEN
ZYLINDERKOPFDECKEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN".
1 Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 2
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1

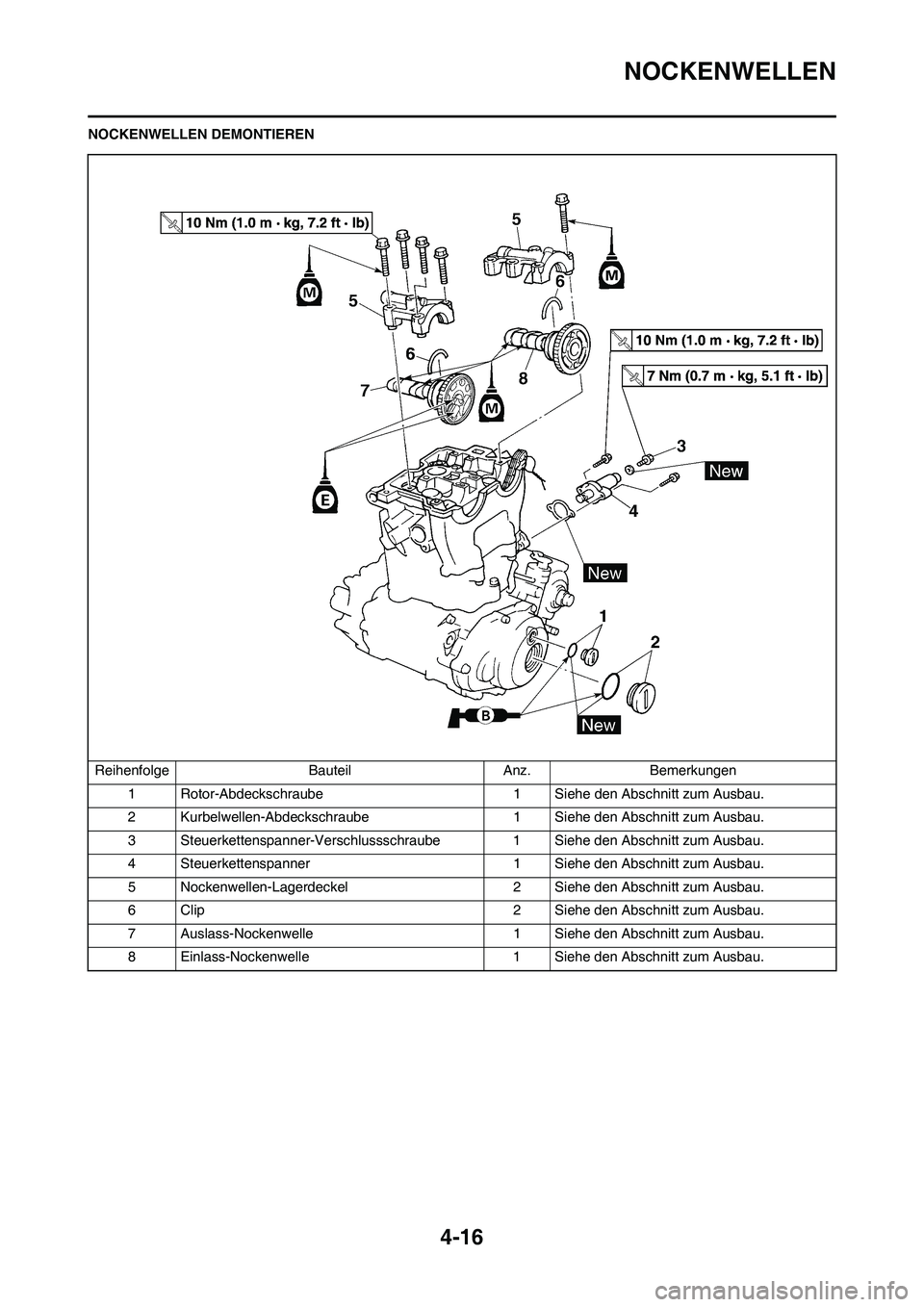

4-16
NOCKENWELLEN
NOCKENWELLEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
1 Rotor-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
2 Kurbelwellen-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
3 Steuerkettenspanner-Verschlussschraube 1 Siehe den Abschnitt zum Ausbau.
4 Steuerkettenspanner 1 Siehe den Abschnitt zum Ausbau.
5 Nockenwellen-Lagerdeckel 2 Siehe den Abschnitt zum Ausbau.
6 Clip 2 Siehe den Abschnitt zum Ausbau.
7 Auslass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.
8 Einlass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.

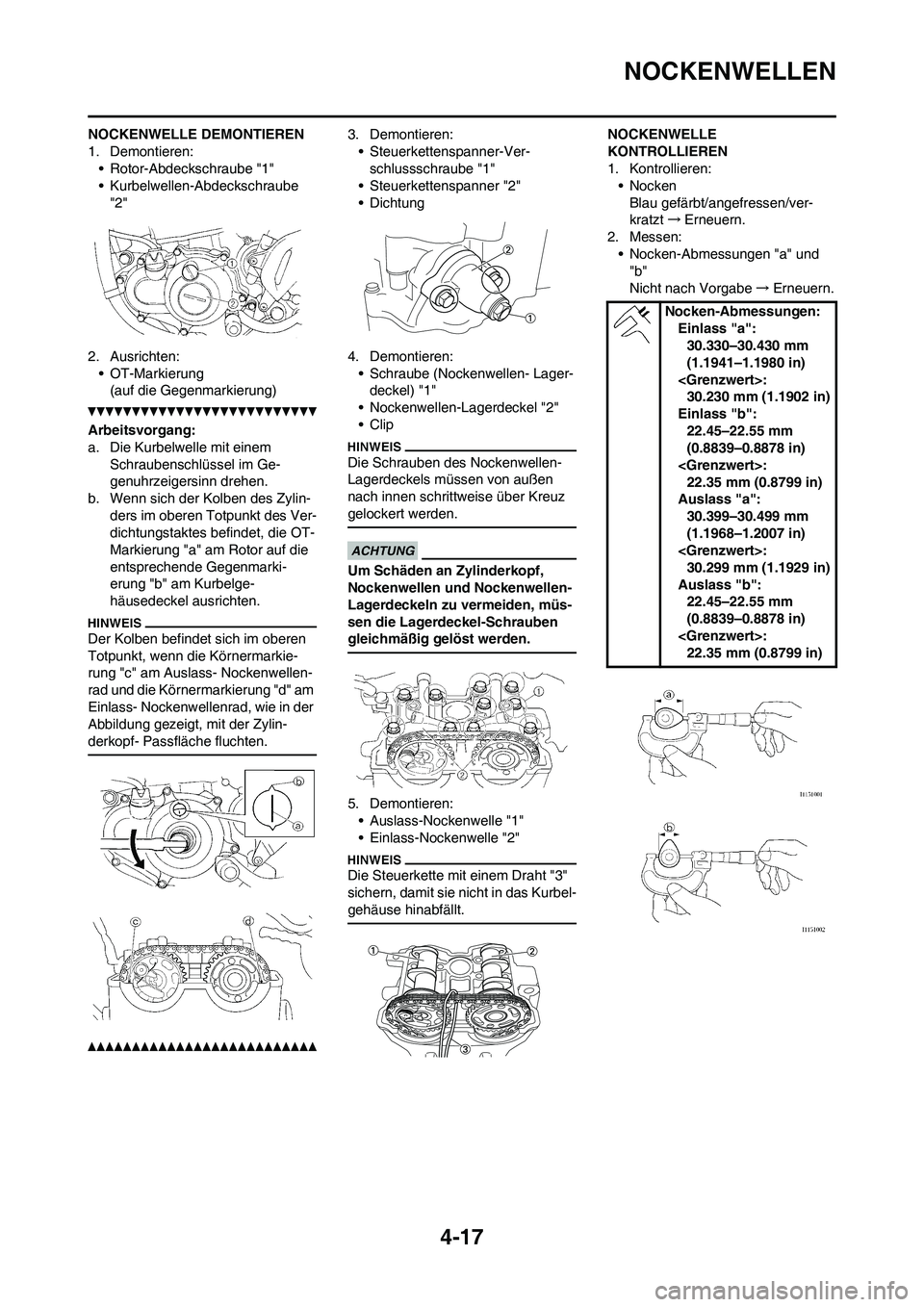

4-17
NOCKENWELLEN
NOCKENWELLE DEMONTIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
• Kurbelwellen-Abdeckschraube
"2"
2. Ausrichten:
• OT-Markierung
(auf die Gegenmarkierung)
Arbeitsvorgang:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Ge-
genuhrzeigersinn drehen.
b. Wenn sich der Kolben des Zylin-
ders im oberen Totpunkt des Ver-
dichtungstaktes befindet, die OT-
Markierung "a" am Rotor auf die
entsprechende Gegenmarki-
erung "b" am Kurbelge-
häusedeckel ausrichten.
Der Kolben befindet sich im oberen
Totpunkt, wenn die Körnermarkie-
rung "c" am Auslass- Nockenwellen-
rad und die Körnermarkierung "d" am
Einlass- Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf- Passfläche fluchten.
3. Demontieren:
• Steuerkettenspanner-Ver-
schlussschraube "1"
• Steuerkettenspanner "2"
• Dichtung
4. Demontieren:
• Schraube (Nockenwellen- Lager-
deckel) "1"
• Nockenwellen-Lagerdeckel "2"
• Clip
Die Schrauben des Nockenwellen-
Lagerdeckels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel-Schrauben
gleichmäßig gelöst werden.
5. Demontieren:
• Auslass-Nockenwelle "1"
• Einlass-Nockenwelle "2"
Die Steuerkette mit einem Draht "3"
sichern, damit sie nicht in das Kurbel-
gehäuse hinabfällt.
NOCKENWELLE
KONTROLLIEREN
1. Kontrollieren:
• Nocken
Blau gefärbt/angefressen/ver-
kratzt→Erneuern.
2. Messen:
• Nocken-Abmessungen "a" und
"b"
Nicht nach Vorgabe→Erneuern.
Nocken-Abmessungen:
Einlass "a":
30.330–30.430 mm
(1.1941–1.1980 in)
:
30.230 mm (1.1902 in)
Einlass "b":
22.45–22.55 mm
(0.8839–0.8878 in)
:
22.35 mm (0.8799 in)
Auslass "a":
30.399–30.499 mm
(1.1968–1.2007 in)
:
30.299 mm (1.1929 in)
Auslass "b":
22.45–22.55 mm
(0.8839–0.8878 in)
:
22.35 mm (0.8799 in)

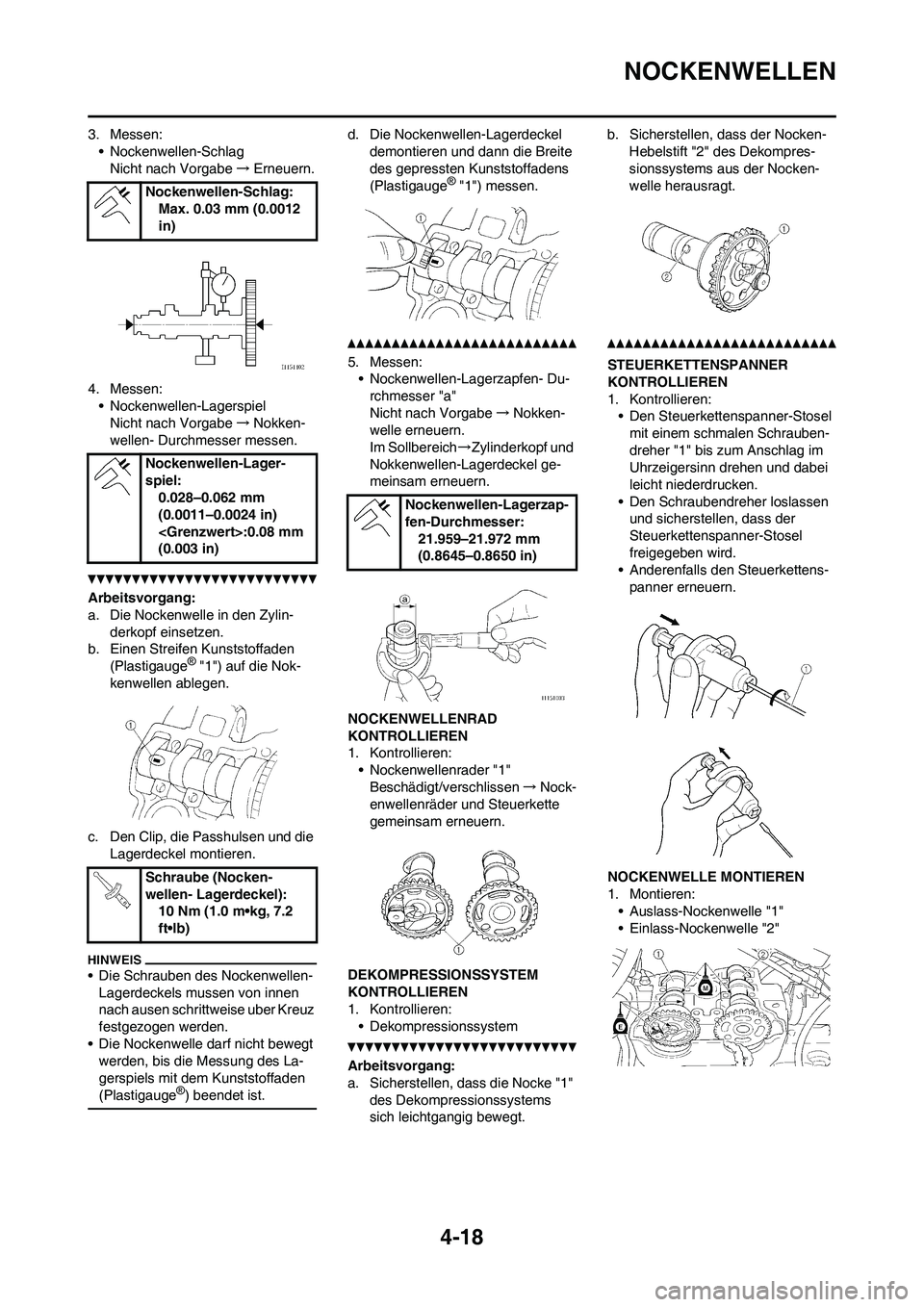

4-18
NOCKENWELLEN
3. Messen:
• Nockenwellen-Schlag
Nicht nach Vorgabe→Erneuern.
4. Messen:
• Nockenwellen-Lagerspiel
Nicht nach Vorgabe→Nokken-
wellen- Durchmesser messen.
Arbeitsvorgang:
a. Die Nockenwelle in den Zylin-
derkopf einsetzen.
b. Einen Streifen Kunststoffaden
(Plastigauge
® "1") auf die Nok-
kenwellen ablegen.
c. Den Clip, die Passhulsen und die
Lagerdeckel montieren.
• Die Schrauben des Nockenwellen-
Lagerdeckels mussen von innen
nach ausen schrittweise uber Kreuz
festgezogen werden.
• Die Nockenwelle darf nicht bewegt
werden, bis die Messung des La-
gerspiels mit dem Kunststoffaden
(Plastigauge
®) beendet ist.
d. Die Nockenwellen-Lagerdeckel
demontieren und dann die Breite
des gepressten Kunststoffadens
(Plastigauge
® "1") messen.
5. Messen:
• Nockenwellen-Lagerzapfen- Du-
rchmesser "a"
Nicht nach Vorgabe→Nokken-
welle erneuern.
Im Sollbereich→Zylinderkopf und
Nokkenwellen-Lagerdeckel ge-
meinsam erneuern.
NOCKENWELLENRAD
KONTROLLIEREN
1. Kontrollieren:
• Nockenwellenrader "1"
Beschädigt/verschlissen→Nock-
enwellenräder und Steuerkette
gemeinsam erneuern.
DEKOMPRESSIONSSYSTEM
KONTROLLIEREN
1. Kontrollieren:
• Dekompressionssystem
Arbeitsvorgang:
a. Sicherstellen, dass die Nocke "1"
des Dekompressionssystems
sich leichtgangig bewegt.b. Sicherstellen, dass der Nocken-
Hebelstift "2" des Dekompres-
sionssystems aus der Nocken-
welle herausragt.
STEUERKETTENSPANNER
KONTROLLIEREN
1. Kontrollieren:
• Den Steuerkettenspanner-Stosel
mit einem schmalen Schrauben-
dreher "1" bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrucken.
• Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner-Stosel
freigegeben wird.
• Anderenfalls den Steuerkettens-
panner erneuern.
NOCKENWELLE MONTIEREN
1. Montieren:
• Auslass-Nockenwelle "1"
• Einlass-Nockenwelle "2" Nockenwellen-Schlag:
Max. 0.03 mm (0.0012
in)
Nockenwellen-Lager-
spiel:
0.028–0.062 mm
(0.0011–0.0024 in)
:0.08 mm
(0.003 in)
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Nockenwellen-Lagerzap-
fen-Durchmesser:
21.959–21.972 mm
(0.8645–0.8650 in)

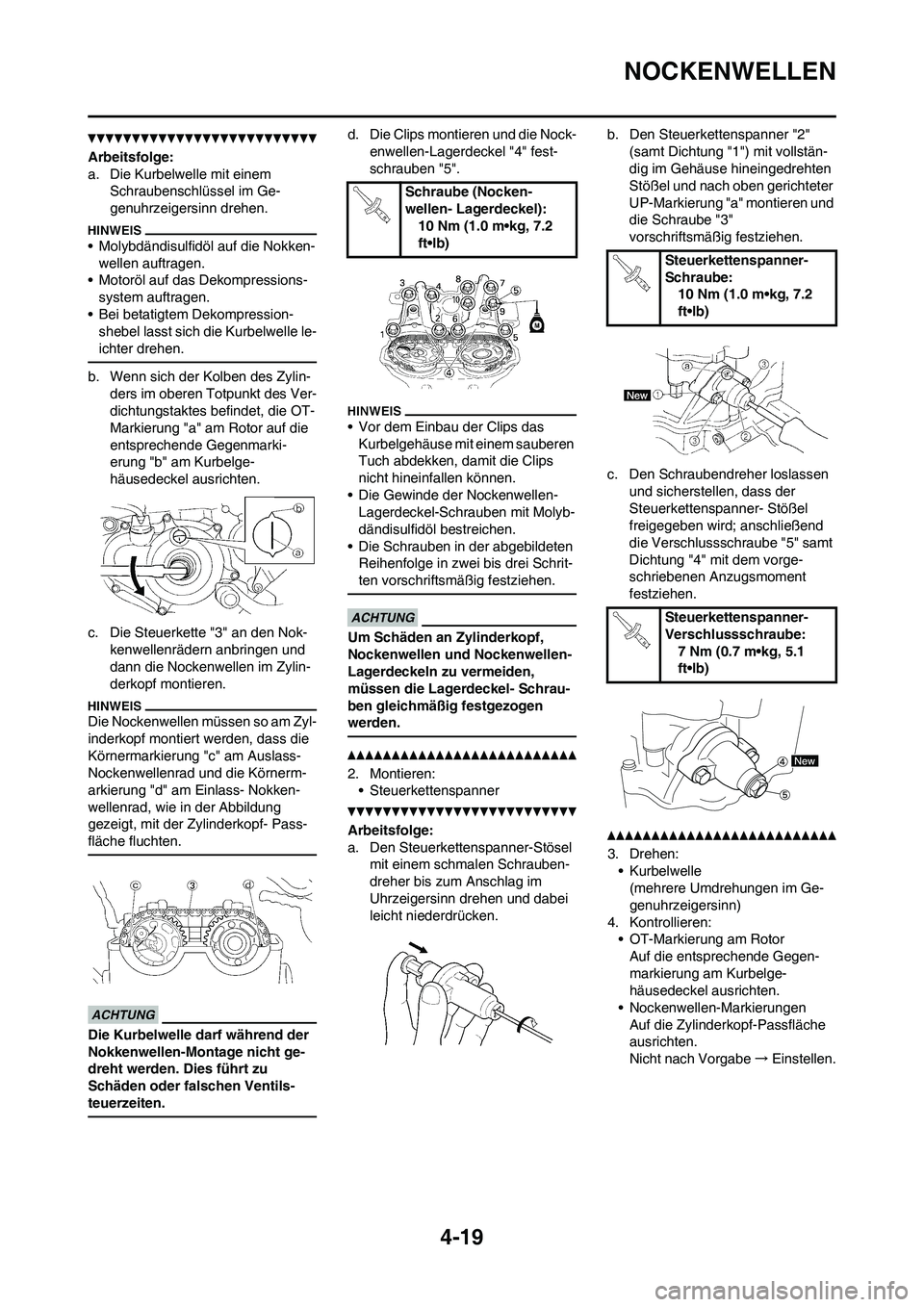

4-19
NOCKENWELLEN
Arbeitsfolge:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Ge-
genuhrzeigersinn drehen.
• Molybdändisulfidöl auf die Nokken-
wellen auftragen.
• Motoröl auf das Dekompressions-
system auftragen.
• Bei betatigtem Dekompression-
shebel lasst sich die Kurbelwelle le-
ichter drehen.
b. Wenn sich der Kolben des Zylin-
ders im oberen Totpunkt des Ver-
dichtungstaktes befindet, die OT-
Markierung "a" am Rotor auf die
entsprechende Gegenmarki-
erung "b" am Kurbelge-
häusedeckel ausrichten.
c. Die Steuerkette "3" an den Nok-
kenwellenrädern anbringen und
dann die Nockenwellen im Zylin-
derkopf montieren.
Die Nockenwellen müssen so am Zyl-
inderkopf montiert werden, dass die
Körnermarkierung "c" am Auslass-
Nockenwellenrad und die Körnerm-
arkierung "d" am Einlass- Nokken-
wellenrad, wie in der Abbildung
gezeigt, mit der Zylinderkopf- Pass-
fläche fluchten.
Die Kurbelwelle darf während der
Nokkenwellen-Montage nicht ge-
dreht werden. Dies führt zu
Schäden oder falschen Ventils-
teuerzeiten.
d. Die Clips montieren und die Nock-
enwellen-Lagerdeckel "4" fest-
schrauben "5".
• Vor dem Einbau der Clips das
Kurbelgehäuse mit einem sauberen
Tuch abdekken, damit die Clips
nicht hineinfallen können.
• Die Gewinde der Nockenwellen-
Lagerdeckel-Schrauben mit Molyb-
dändisulfidöl bestreichen.
• Die Schrauben in der abgebildeten
Reihenfolge in zwei bis drei Schrit-
ten vorschriftsmäßig festziehen.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden,
müssen die Lagerdeckel- Schrau-
ben gleichmäßig festgezogen
werden.
2. Montieren:
• Steuerkettenspanner
Arbeitsfolge:
a. Den Steuerkettenspanner-Stösel
mit einem schmalen Schrauben-
dreher bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrücken.b. Den Steuerkettenspanner "2"
(samt Dichtung "1") mit vollstän-
dig im Gehäuse hineingedrehten
Stößel und nach oben gerichteter
UP-Markierung "a" montieren und
die Schraube "3"
vorschriftsmäßig festziehen.
c. Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner- Stößel
freigegeben wird; anschließend
die Verschlussschraube "5" samt
Dichtung "4" mit dem vorge-
schriebenen Anzugsmoment
festziehen.
3. Drehen:
• Kurbelwelle
(mehrere Umdrehungen im Ge-
genuhrzeigersinn)
4. Kontrollieren:
• OT-Markierung am Rotor
Auf die entsprechende Gegen-
markierung am Kurbelge-
häusedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche
ausrichten.
Nicht nach Vorgabe→Einstellen.
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Verschlussschraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

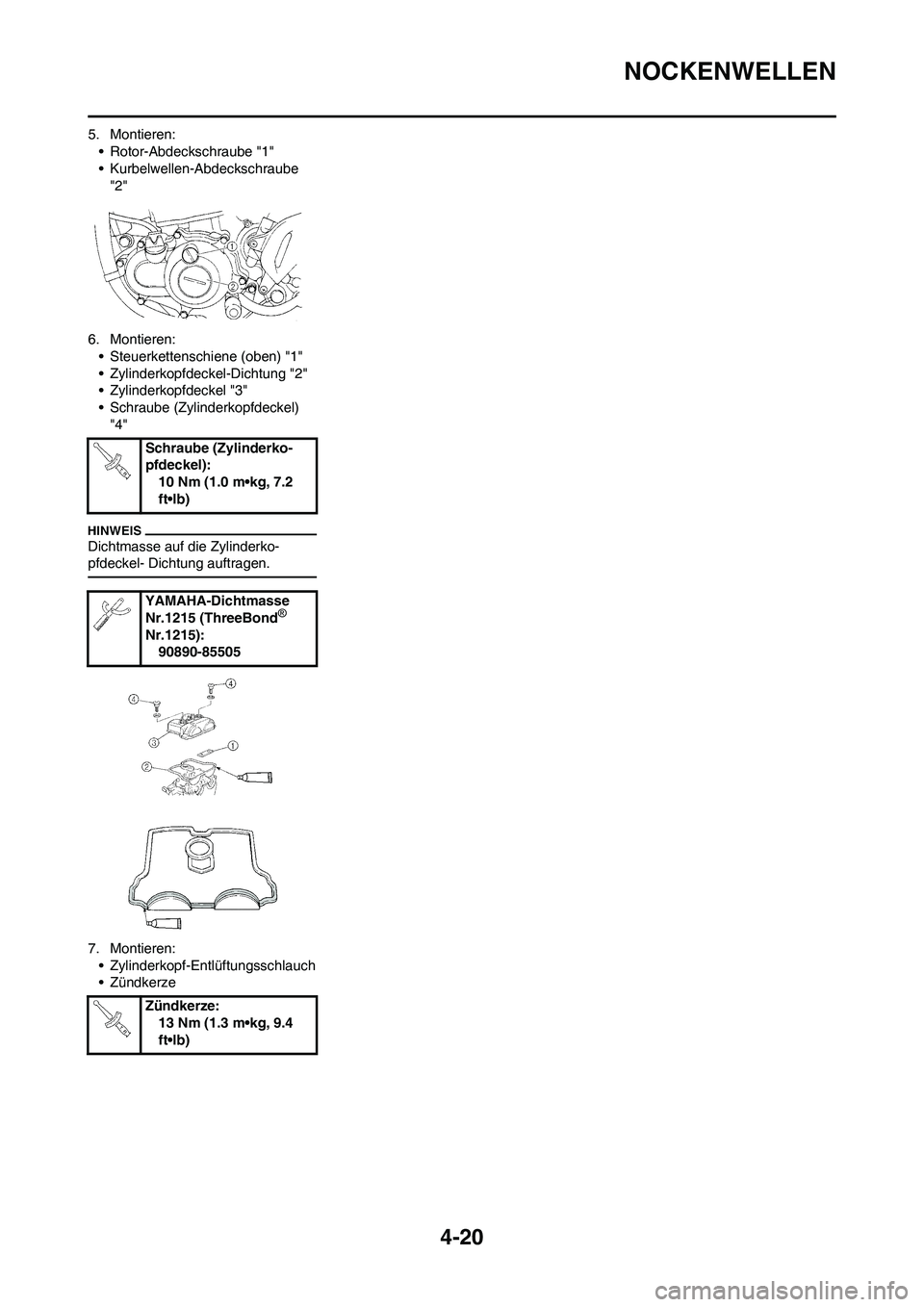

4-20
NOCKENWELLEN
5. Montieren:
• Rotor-Abdeckschraube "1"
• Kurbelwellen-Abdeckschraube
"2"
6. Montieren:
• Steuerkettenschiene (oben) "1"
• Zylinderkopfdeckel-Dichtung "2"
• Zylinderkopfdeckel "3"
• Schraube (Zylinderkopfdeckel)
"4"
Dichtmasse auf die Zylinderko-
pfdeckel- Dichtung auftragen.
7. Montieren:
• Zylinderkopf-Entlüftungsschlauch
• ZündkerzeSchraube (Zylinderko-
pfdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
YAMAHA-Dichtmasse
Nr.1215 (ThreeBond
®
Nr.1215):
90890-85505
Zündkerze:
13 Nm (1.3 m•kg, 9.4
ft•lb)

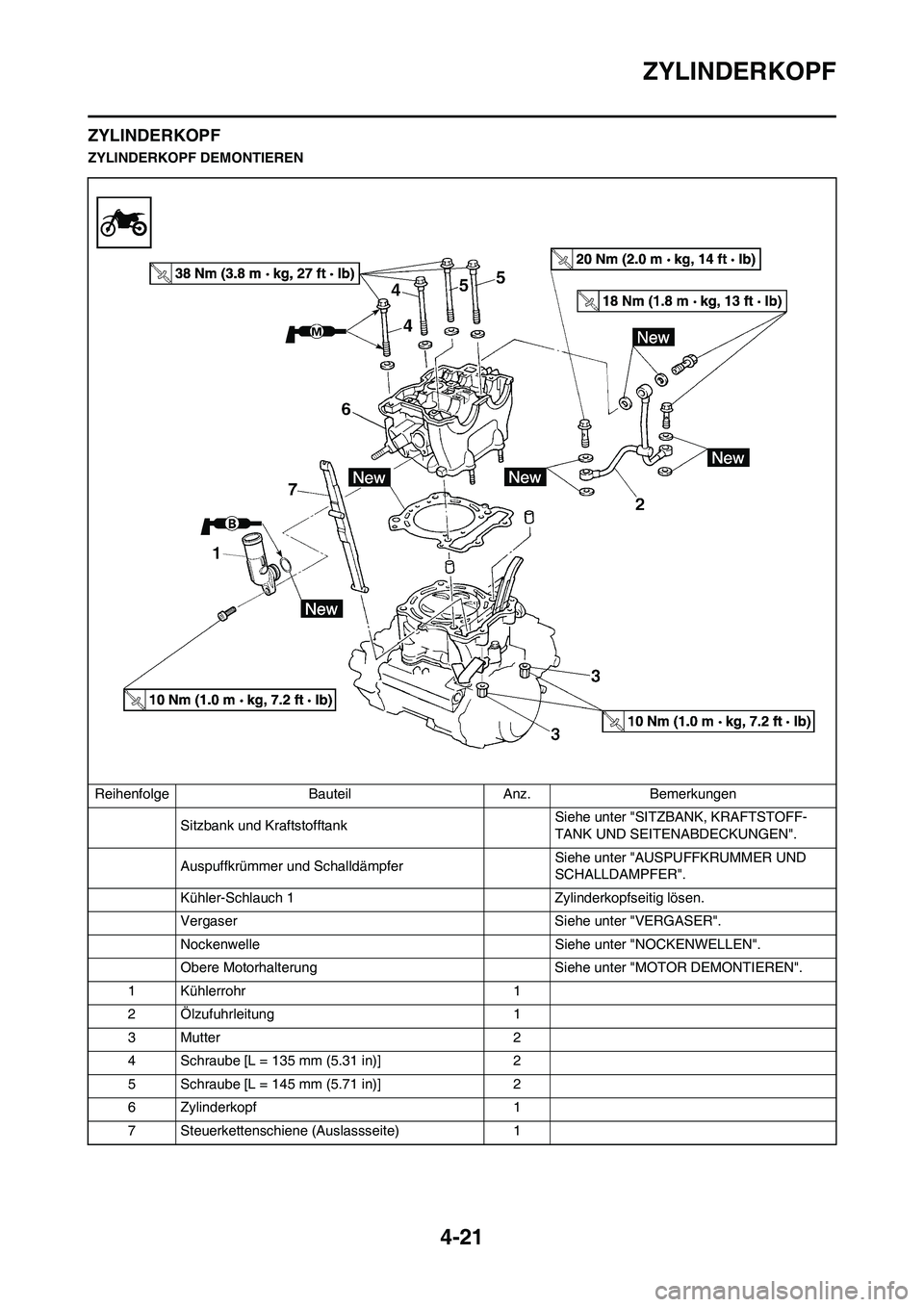

4-21
ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN".
Auspuffkrümmer und SchalldämpferSiehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Kühler-Schlauch 1 Zylinderkopfseitig lösen.
Vergaser Siehe unter "VERGASER".
Nockenwelle Siehe unter "NOCKENWELLEN".
Obere Motorhalterung Siehe unter "MOTOR DEMONTIEREN".
1 Kühlerrohr 1
2 Ölzufuhrleitung 1
3Mutter 2
4 Schraube [L = 135 mm (5.31 in)] 2
5 Schraube [L = 145 mm (5.71 in)] 2
6 Zylinderkopf 1
7 Steuerkettenschiene (Auslassseite) 1
