2011 YAMAHA YZ250F Betriebsanleitungen (in German)

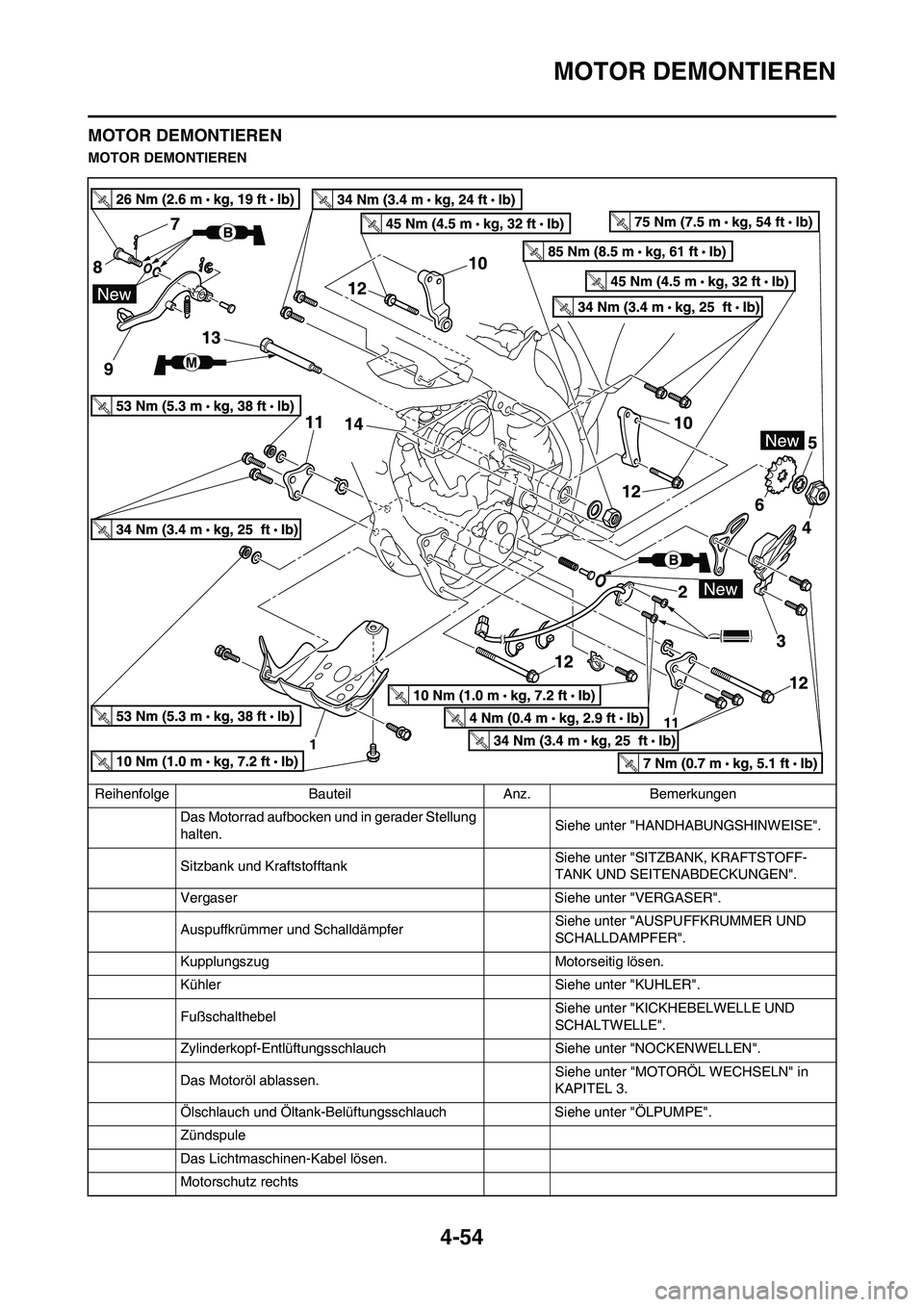

4-54
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad aufbocken und in gerader Stellung
halten.Siehe unter "HANDHABUNGSHINWEISE".
Sitzbank und Kraftstofftank Siehe unter "SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN".
Vergaser Siehe unter "VERGASER".
Auspuffkrümmer und Schalldämpfer Siehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Kupplungszug Motorseitig lösen.
Kühler Siehe unter "KUHLER".
FußschalthebelSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Zylinderkopf-Entlüftungsschlauch Siehe unter "NOCKENWELLEN".
Das Motoröl ablassen.Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Ölschlauch und Öltank-Belüftungsschlauch Siehe unter "ÖLPUMPE".
Zündspule
Das Lichtmaschinen-Kabel lösen.
Motorschutz rechts

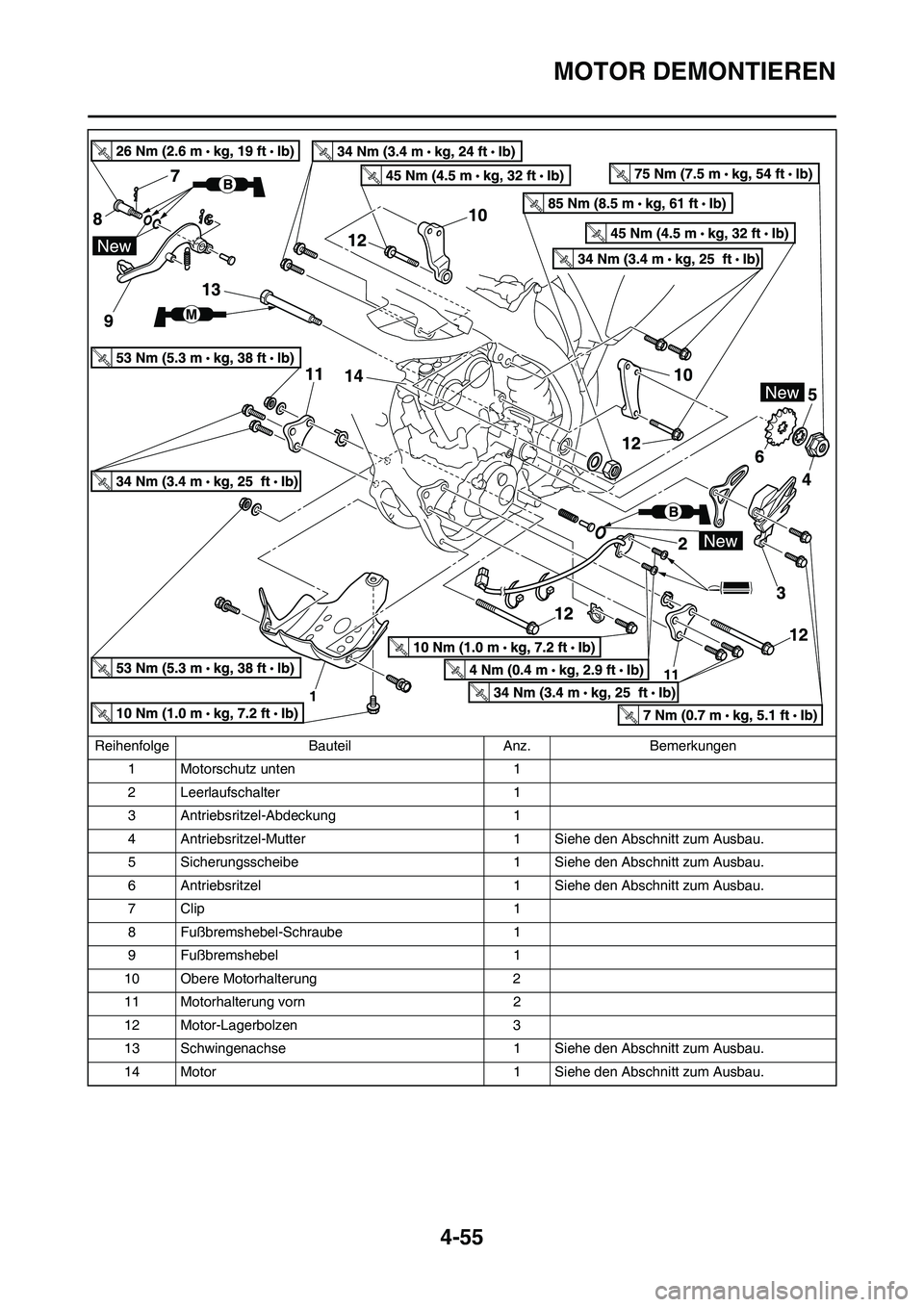

4-55
MOTOR DEMONTIEREN
1 Motorschutz unten 1
2 Leerlaufschalter 1
3 Antriebsritzel-Abdeckung 1
4 Antriebsritzel-Mutter 1 Siehe den Abschnitt zum Ausbau.
5 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.
6 Antriebsritzel 1 Siehe den Abschnitt zum Ausbau.
7Clip 1
8 Fußbremshebel-Schraube 1
9 Fußbremshebel 1
10 Obere Motorhalterung 2
11 Motorhalterung vorn 2
12 Motor-Lagerbolzen 3
13 Schwingenachse 1 Siehe den Abschnitt zum Ausbau.
14 Motor 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

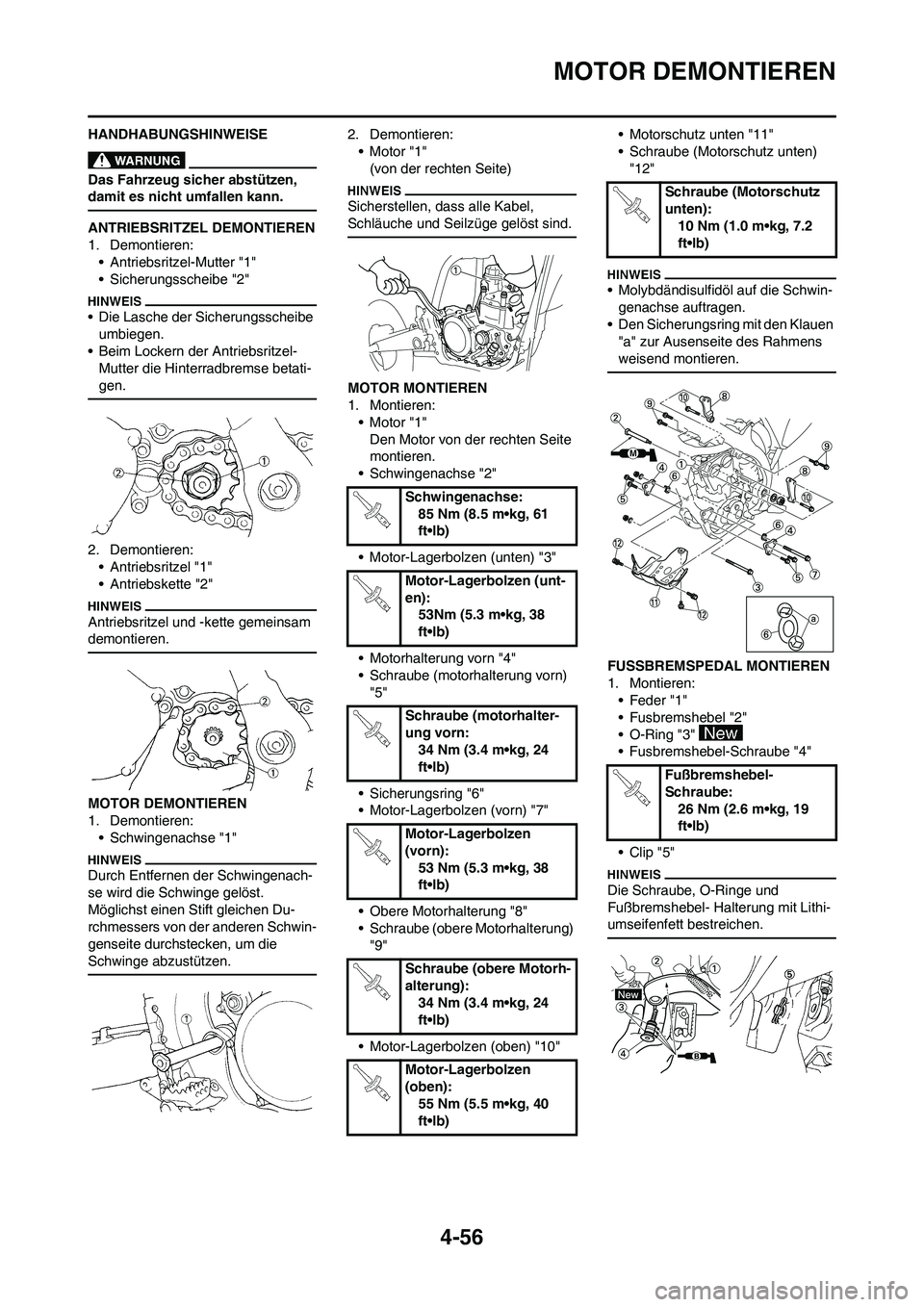

4-56
MOTOR DEMONTIEREN
HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
ANTRIEBSRITZEL DEMONTIEREN
1. Demontieren:
• Antriebsritzel-Mutter "1"
• Sicherungsscheibe "2"
• Die Lasche der Sicherungsscheibe
umbiegen.
• Beim Lockern der Antriebsritzel-
Mutter die Hinterradbremse betati-
gen.
2. Demontieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
demontieren.
MOTOR DEMONTIEREN
1. Demontieren:
• Schwingenachse "1"
Durch Entfernen der Schwingenach-
se wird die Schwinge gelöst.
Möglichst einen Stift gleichen Du-
rchmessers von der anderen Schwin-
genseite durchstecken, um die
Schwinge abzustützen.
2. Demontieren:
•Motor "1"
(von der rechten Seite)
Sicherstellen, dass alle Kabel,
Schläuche und Seilzüge gelöst sind.
MOTOR MONTIEREN
1. Montieren:
•Motor "1"
Den Motor von der rechten Seite
montieren.
• Schwingenachse "2"
• Motor-Lagerbolzen (unten) "3"
• Motorhalterung vorn "4"
• Schraube (motorhalterung vorn)
"5"
• Sicherungsring "6"
• Motor-Lagerbolzen (vorn) "7"
• Obere Motorhalterung "8"
• Schraube (obere Motorhalterung)
"9"
• Motor-Lagerbolzen (oben) "10"• Motorschutz unten "11"
• Schraube (Motorschutz unten)
"12"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.
• Den Sicherungsring mit den Klauen
"a" zur Ausenseite des Rahmens
weisend montieren.
FUSSBREMSPEDAL MONTIEREN
1. Montieren:
• Feder "1"
• Fusbremshebel "2"
• O-Ring "3"
• Fusbremshebel-Schraube "4"
• Clip "5"
Die Schraube, O-Ringe und
Fußbremshebel- Halterung mit Lithi-
umseifenfett bestreichen.
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Motor-Lagerbolzen (unt-
en):
53Nm (5.3 m•kg, 38
ft•lb)
Schraube (motorhalter-
ung vorn:
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(vorn):
53 Nm (5.3 m•kg, 38
ft•lb)
Schraube (obere Motorh-
alterung):
34 Nm (3.4 m•kg, 24
ft•lb)
Motor-Lagerbolzen
(oben):
55 Nm (5.5 m•kg, 40
ft•lb)
Schraube (Motorschutz
unten):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Fußbremshebel-
Schraube:
26 Nm (2.6 m•kg, 19
ft•lb)
M

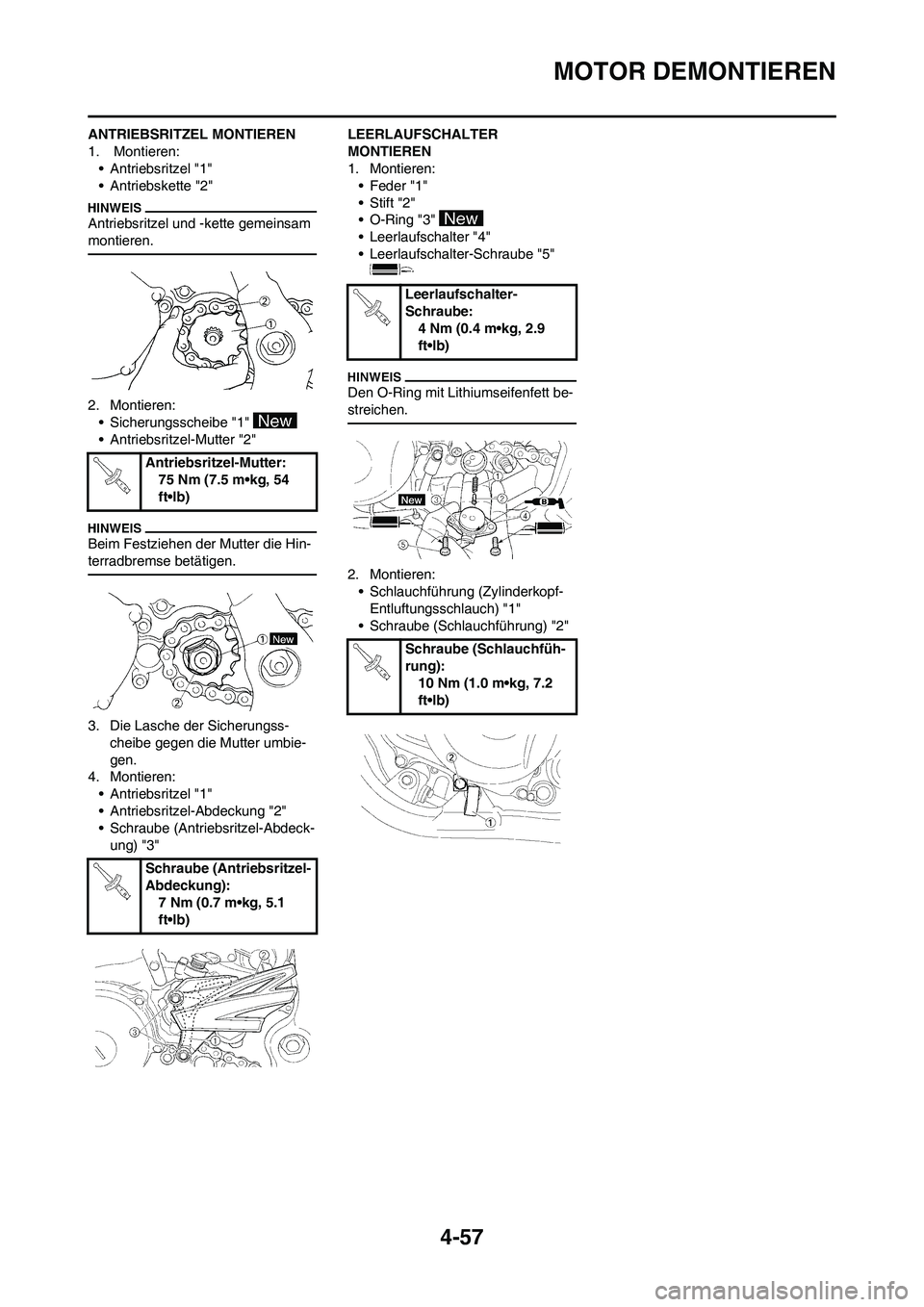

4-57
MOTOR DEMONTIEREN
ANTRIEBSRITZEL MONTIEREN
1. Montieren:
• Antriebsritzel "1"
• Antriebskette "2"
Antriebsritzel und -kette gemeinsam
montieren.
2. Montieren:
• Sicherungsscheibe "1"
• Antriebsritzel-Mutter "2"
Beim Festziehen der Mutter die Hin-
terradbremse betätigen.
3. Die Lasche der Sicherungss-
cheibe gegen die Mutter umbie-
gen.
4. Montieren:
• Antriebsritzel "1"
• Antriebsritzel-Abdeckung "2"
• Schraube (Antriebsritzel-Abdeck-
ung) "3"LEERLAUFSCHALTER
MONTIEREN
1. Montieren:
• Feder "1"
• Stift "2"
• O-Ring "3"
• Leerlaufschalter "4"
• Leerlaufschalter-Schraube "5"
Den O-Ring mit Lithiumseifenfett be-
streichen.
2. Montieren:
• Schlauchführung (Zylinderkopf-
Entluftungsschlauch) "1"
• Schraube (Schlauchführung) "2" Antriebsritzel-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Schraube (Antriebsritzel-
Abdeckung):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Leerlaufschalter-
Schraube:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Schlauchfüh-
rung):
10 Nm (1.0 m•kg, 7.2
ft•lb)

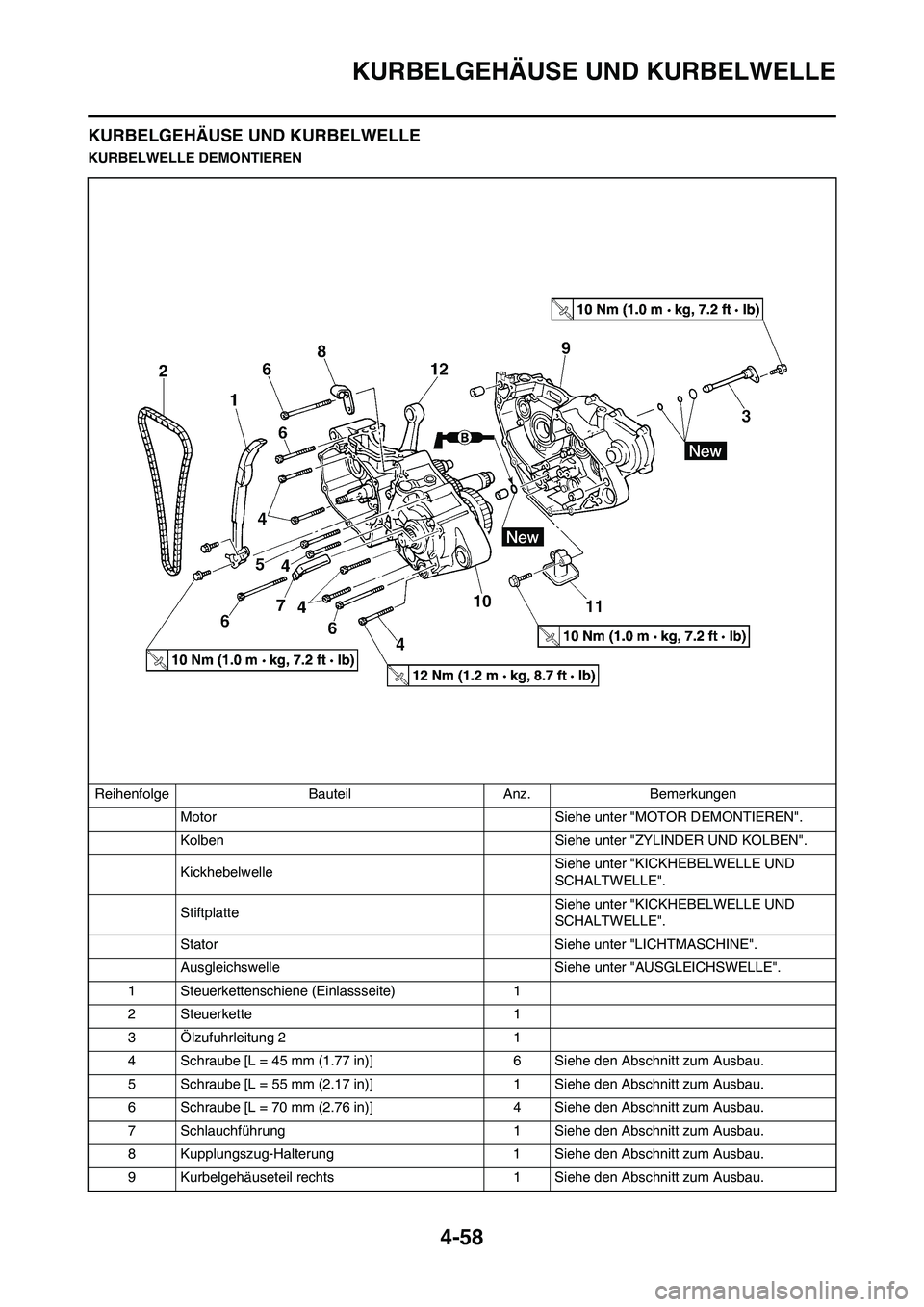

4-58
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE UND KURBELWELLE
KURBELWELLE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Motor Siehe unter "MOTOR DEMONTIEREN".
Kolben Siehe unter "ZYLINDER UND KOLBEN".
KickhebelwelleSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
StiftplatteSiehe unter "KICKHEBELWELLE UND
SCHALTWELLE".
Stator Siehe unter "LICHTMASCHINE".
Ausgleichswelle Siehe unter "AUSGLEICHSWELLE".
1 Steuerkettenschiene (Einlassseite) 1
2 Steuerkette 1
3 Ölzufuhrleitung 2 1
4 Schraube [L = 45 mm (1.77 in)] 6 Siehe den Abschnitt zum Ausbau.
5 Schraube [L = 55 mm (2.17 in)] 1 Siehe den Abschnitt zum Ausbau.
6 Schraube [L = 70 mm (2.76 in)] 4 Siehe den Abschnitt zum Ausbau.
7 Schlauchführung 1 Siehe den Abschnitt zum Ausbau.
8 Kupplungszug-Halterung 1 Siehe den Abschnitt zum Ausbau.
9 Kurbelgehäuseteil rechts 1 Siehe den Abschnitt zum Ausbau.

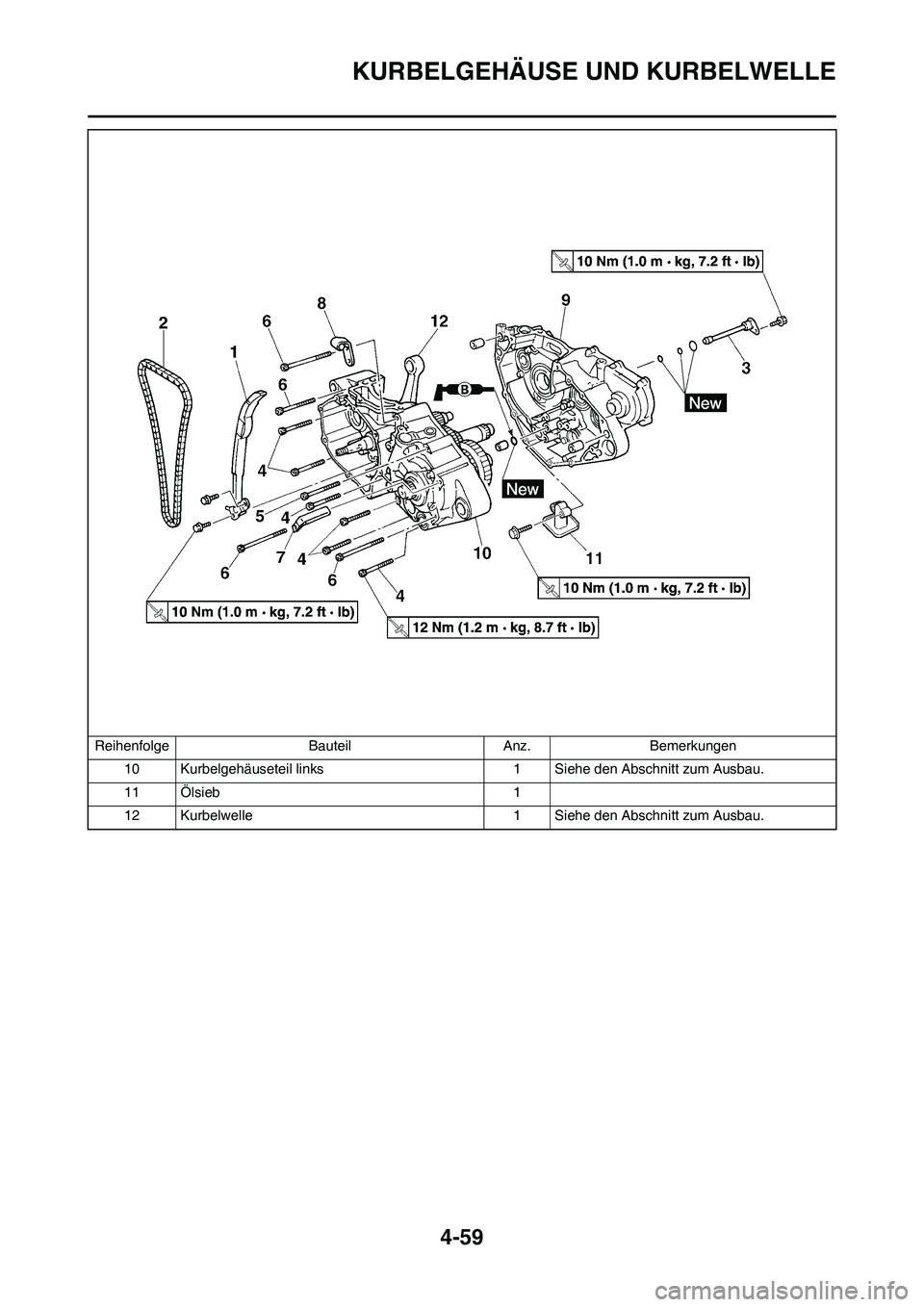

4-59
KURBELGEHÄUSE UND KURBELWELLE
10 Kurbelgehäuseteil links 1 Siehe den Abschnitt zum Ausbau.
11 Ölsieb 1
12 Kurbelwelle 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

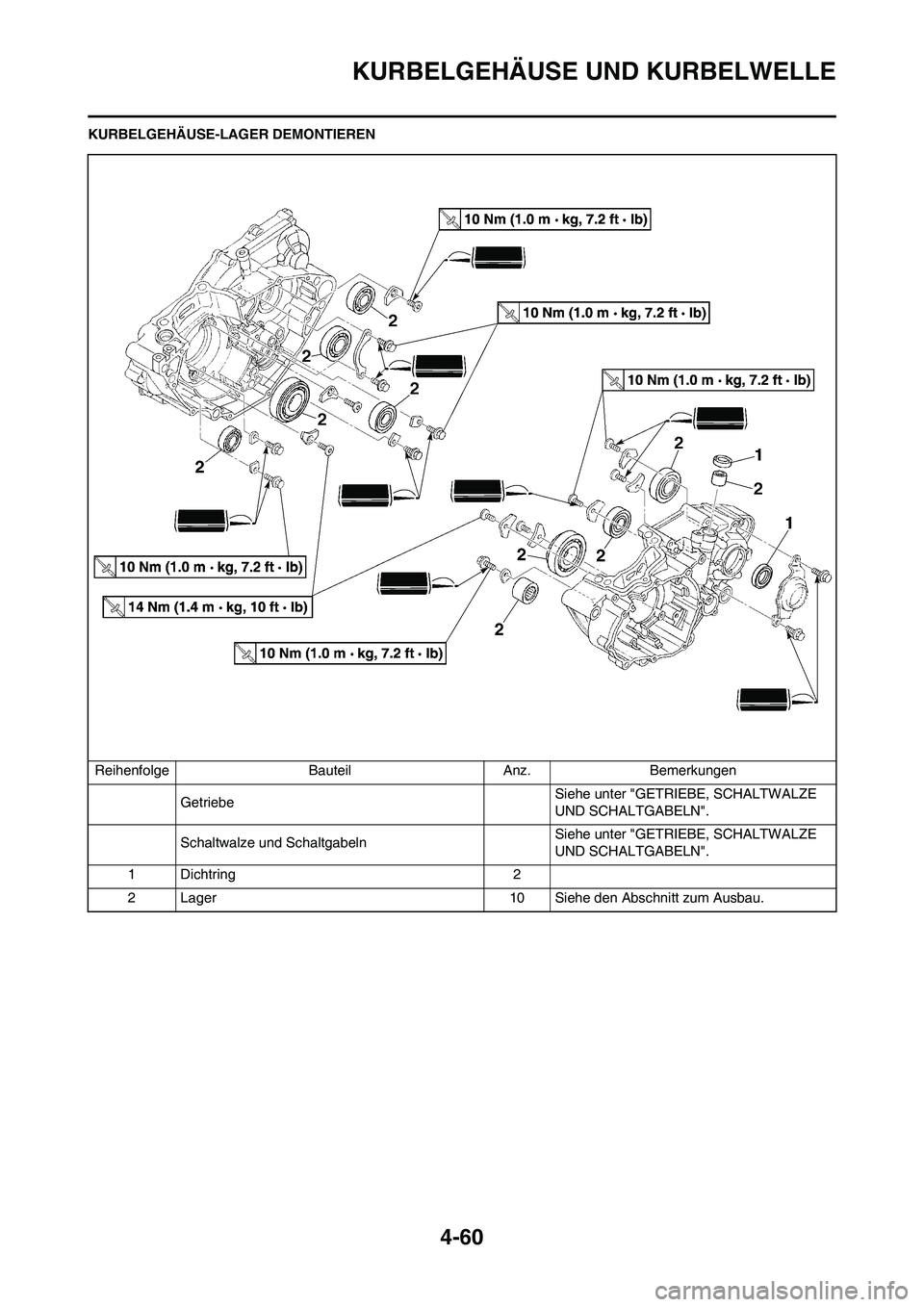

4-60
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE-LAGER DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
GetriebeSiehe unter "GETRIEBE, SCHALTWALZE
UND SCHALTGABELN".
Schaltwalze und Schaltgabeln Siehe unter "GETRIEBE, SCHALTWALZE
UND SCHALTGABELN".
1 Dichtring 2
2 Lager 10 Siehe den Abschnitt zum Ausbau.

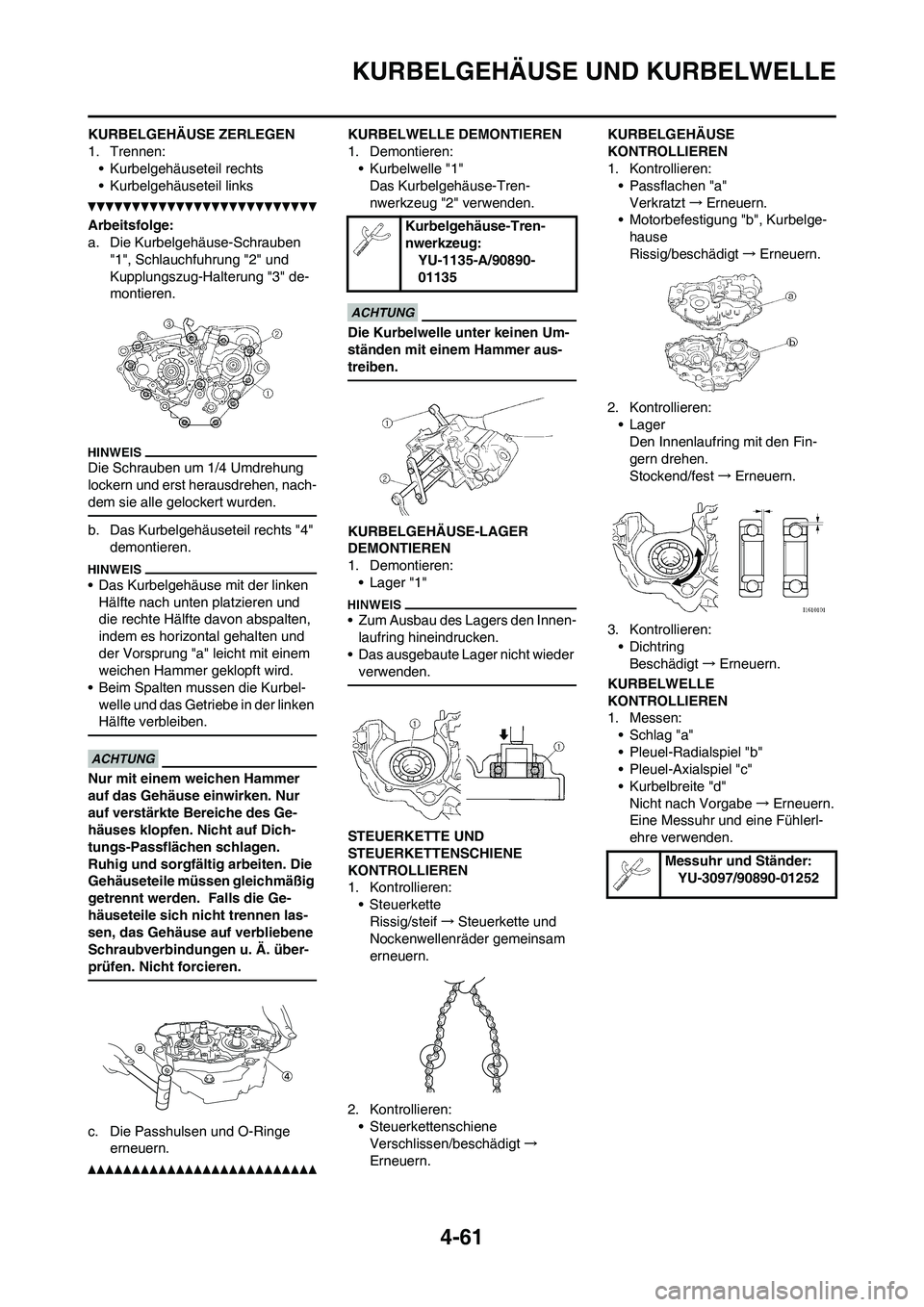

4-61
KURBELGEHÄUSE UND KURBELWELLE
KURBELGEHÄUSE ZERLEGEN
1. Trennen:
• Kurbelgehäuseteil rechts
• Kurbelgehäuseteil links
Arbeitsfolge:
a. Die Kurbelgehäuse-Schrauben
"1", Schlauchfuhrung "2" und
Kupplungszug-Halterung "3" de-
montieren.
Die Schrauben um 1/4 Umdrehung
lockern und erst herausdrehen, nach-
dem sie alle gelockert wurden.
b. Das Kurbelgehäuseteil rechts "4"
demontieren.
• Das Kurbelgehäuse mit der linken
Hälfte nach unten platzieren und
die rechte Hälfte davon abspalten,
indem es horizontal gehalten und
der Vorsprung "a" leicht mit einem
weichen Hammer geklopft wird.
• Beim Spalten mussen die Kurbel-
welle und das Getriebe in der linken
Hälfte verbleiben.
Nur mit einem weichen Hammer
auf das Gehäuse einwirken. Nur
auf verstärkte Bereiche des Ge-
häuses klopfen. Nicht auf Dich-
tungs-Passflächen schlagen.
Ruhig und sorgfältig arbeiten. Die
Gehäuseteile müssen gleichmäßig
getrennt werden. Falls die Ge-
häuseteile sich nicht trennen las-
sen, das Gehäuse auf verbliebene
Schraubverbindungen u. Ä. über-
prüfen. Nicht forcieren.
c. Die Passhulsen und O-Ringe
erneuern.
KURBELWELLE DEMONTIEREN
1. Demontieren:
• Kurbelwelle "1"
Das Kurbelgehäuse-Tren-
nwerkzeug "2" verwenden.
Die Kurbelwelle unter keinen Um-
ständen mit einem Hammer aus-
treiben.
KURBELGEHÄUSE-LAGER
DEMONTIEREN
1. Demontieren:
• Lager "1"
• Zum Ausbau des Lagers den Innen-
laufring hineindrucken.
• Das ausgebaute Lager nicht wieder
verwenden.
STEUERKETTE UND
STEUERKETTENSCHIENE
KONTROLLIEREN
1. Kontrollieren:
•Steuerkette
Rissig/steif→Steuerkette und
Nockenwellenräder gemeinsam
erneuern.
2. Kontrollieren:
• Steuerkettenschiene
Verschlissen/beschädigt→
Erneuern.KURBELGEHÄUSE
KONTROLLIEREN
1. Kontrollieren:
• Passflachen "a"
Verkratzt→Erneuern.
• Motorbefestigung "b", Kurbelge-
hause
Rissig/beschädigt→Erneuern.
2. Kontrollieren:
• Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest→Erneuern.
3. Kontrollieren:
• Dichtring
Beschädigt→Erneuern.
KURBELWELLE
KONTROLLIEREN
1. Messen:
• Schlag "a"
• Pleuel-Radialspiel "b"
• Pleuel-Axialspiel "c"
• Kurbelbreite "d"
Nicht nach Vorgabe→Erneuern.
Eine Messuhr und eine Fühlerl-
ehre verwenden.
Kurbelgehäuse-Tren-
nwerkzeug:
YU-1135-A/90890-
01135
Messuhr und Ständer:
YU-3097/90890-01252
