2011 YAMAHA YZ250F Betriebsanleitungen (in German)

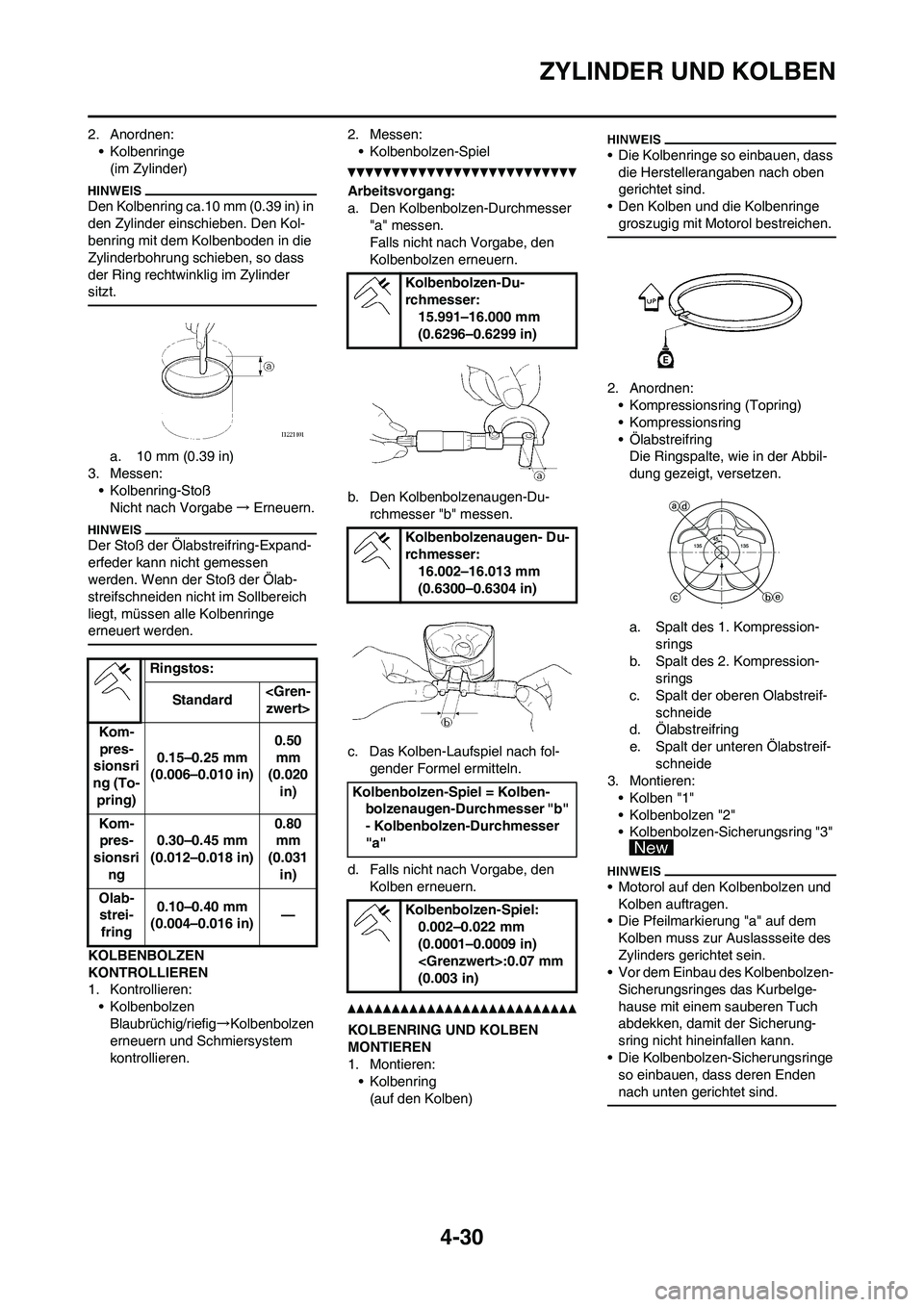

4-30
ZYLINDER UND KOLBEN
2. Anordnen:
• Kolbenringe
(im Zylinder)
Den Kolbenring ca.10 mm (0.39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so dass
der Ring rechtwinklig im Zylinder
sitzt.
a. 10 mm (0.39 in)
3. Messen:
• Kolbenring-Stoß
Nicht nach Vorgabe→Erneuern.
Der Stoß der Ölabstreifring-Expand-
erfeder kann nicht gemessen
werden. Wenn der Stoß der Ölab-
streifschneiden nicht im Sollbereich
liegt, müssen alle Kolbenringe
erneuert werden.
KOLBENBOLZEN
KONTROLLIEREN
1. Kontrollieren:
• Kolbenbolzen
Blaubrüchig/riefig→Kolbenbolzen
erneuern und Schmiersystem
kontrollieren.2. Messen:
• Kolbenbolzen-Spiel
Arbeitsvorgang:
a. Den Kolbenbolzen-Durchmesser
"a" messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
b. Den Kolbenbolzenaugen-Du-
rchmesser "b" messen.
c. Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
d. Falls nicht nach Vorgabe, den
Kolben erneuern.
KOLBENRING UND KOLBEN
MONTIEREN
1. Montieren:
• Kolbenring
(auf den Kolben)
• Die Kolbenringe so einbauen, dass
die Herstellerangaben nach oben
gerichtet sind.
• Den Kolben und die Kolbenringe
groszugig mit Motorol bestreichen.
2. Anordnen:
• Kompressionsring (Topring)
• Kompressionsring
• Ölabstreifring
Die Ringspalte, wie in der Abbil-
dung gezeigt, versetzen.
a. Spalt des 1. Kompression-
srings
b. Spalt des 2. Kompression-
srings
c. Spalt der oberen Olabstreif-
schneide
d. Ölabstreifring
e. Spalt der unteren Ölabstreif-
schneide
3. Montieren:
• Kolben "1"
• Kolbenbolzen "2"
• Kolbenbolzen-Sicherungsring "3"
• Motorol auf den Kolbenbolzen und
Kolben auftragen.
• Die Pfeilmarkierung "a" auf dem
Kolben muss zur Auslassseite des
Zylinders gerichtet sein.
• Vor dem Einbau des Kolbenbolzen-
Sicherungsringes das Kurbelge-
hause mit einem sauberen Tuch
abdekken, damit der Sicherung-
sring nicht hineinfallen kann.
• Die Kolbenbolzen-Sicherungsringe
so einbauen, dass deren Enden
nach unten gerichtet sind.
Ringstos:
Standard zwert>
Kom-
pres-
sionsri
ng (To-
pring)0.15–0.25 mm
(0.006–0.010 in)0.50
mm
(0.020
in)
Kom-
pres-
sionsri
ng0.30–0.45 mm
(0.012–0.018 in)0.80
mm
(0.031
in)
Olab-
strei-
fring0.10–0.40 mm
(0.004–0.016 in)—
Kolbenbolzen-Du-
rchmesser:
15.991–16.000 mm
(0.6296–0.6299 in)
Kolbenbolzenaugen- Du-
rchmesser:
16.002–16.013 mm
(0.6300–0.6304 in)
Kolbenbolzen-Spiel = Kolben-
bolzenaugen-Durchmesser "b"
- Kolbenbolzen-Durchmesser
"a"
Kolbenbolzen-Spiel:
0.002–0.022 mm
(0.0001–0.0009 in)
:0.07 mm
(0.003 in)

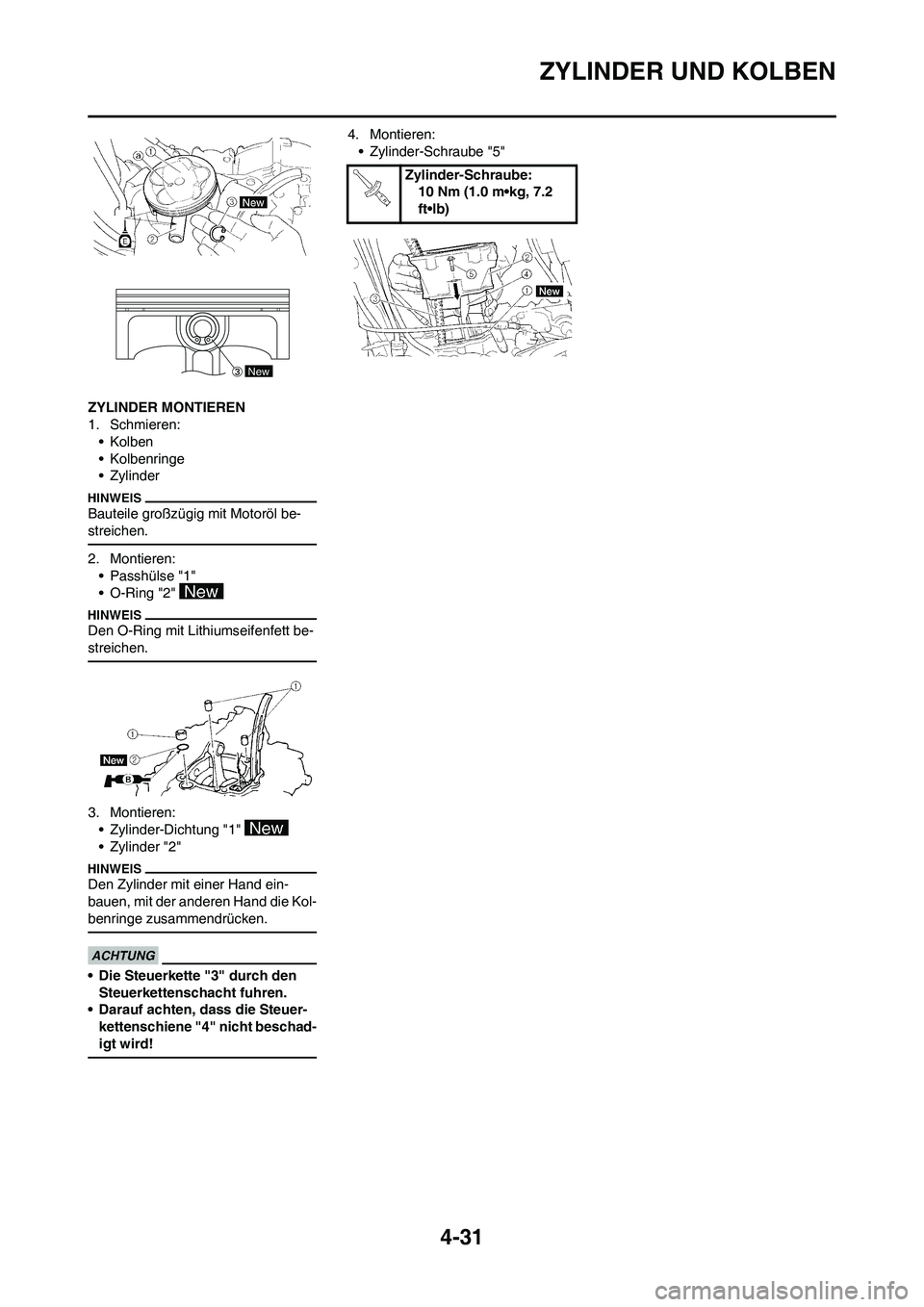

4-31
ZYLINDER UND KOLBEN
ZYLINDER MONTIEREN
1. Schmieren:
•Kolben
• Kolbenringe
• Zylinder
Bauteile großzügig mit Motoröl be-
streichen.
2. Montieren:
• Passhülse "1"
• O-Ring "2"
Den O-Ring mit Lithiumseifenfett be-
streichen.
3. Montieren:
• Zylinder-Dichtung "1"
• Zylinder "2"
Den Zylinder mit einer Hand ein-
bauen, mit der anderen Hand die Kol-
benringe zusammendrücken.
• Die Steuerkette "3" durch den
Steuerkettenschacht fuhren.
• Darauf achten, dass die Steuer-
kettenschiene "4" nicht beschad-
igt wird!
4. Montieren:
• Zylinder-Schraube "5"
New
Zylinder-Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

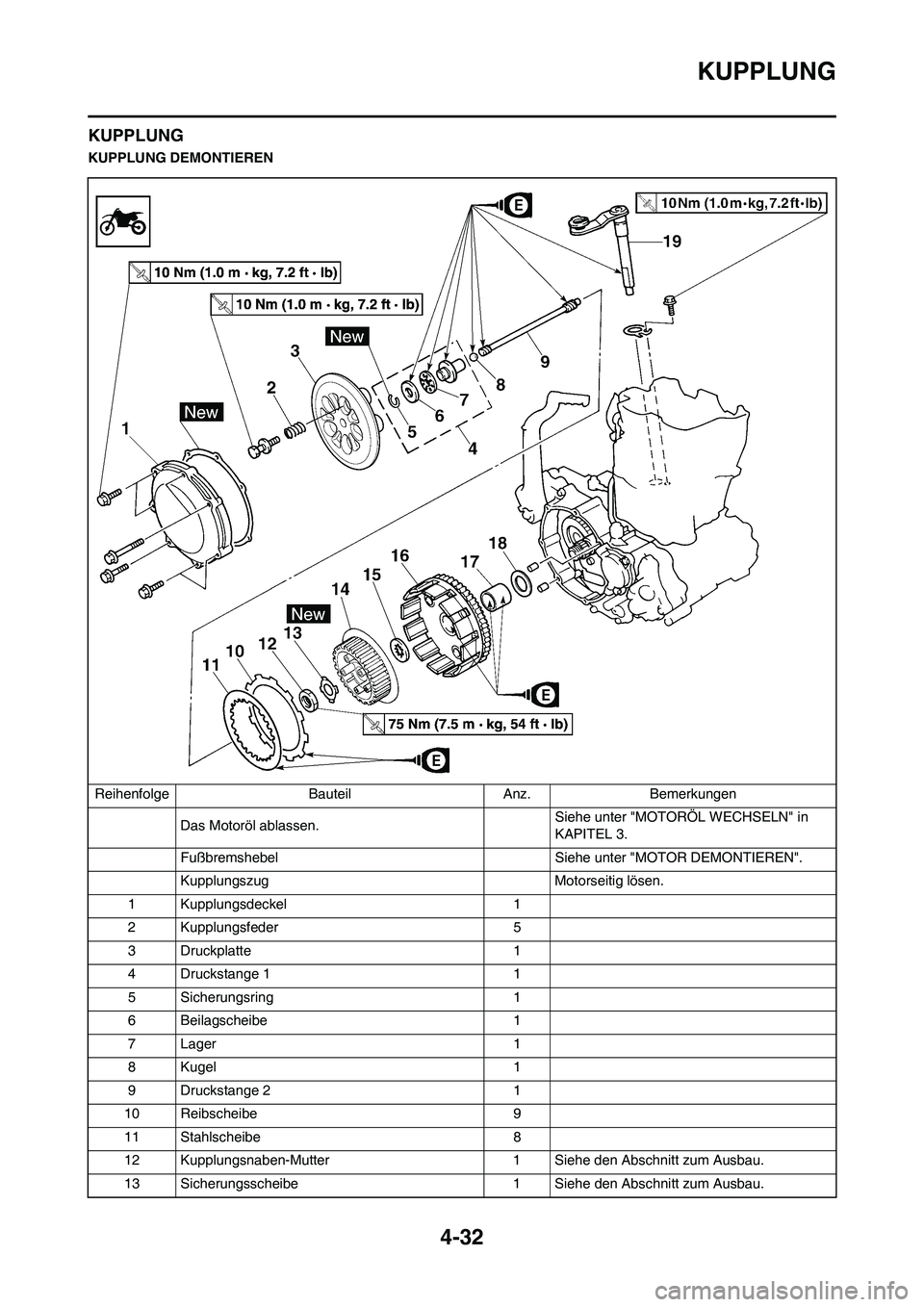

4-32
KUPPLUNG
KUPPLUNG
KUPPLUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
10 Reibscheibe 9
11 Stahlscheibe 8
12 Kupplungsnaben-Mutter 1 Siehe den Abschnitt zum Ausbau.
13 Sicherungsscheibe 1 Siehe den Abschnitt zum Ausbau.

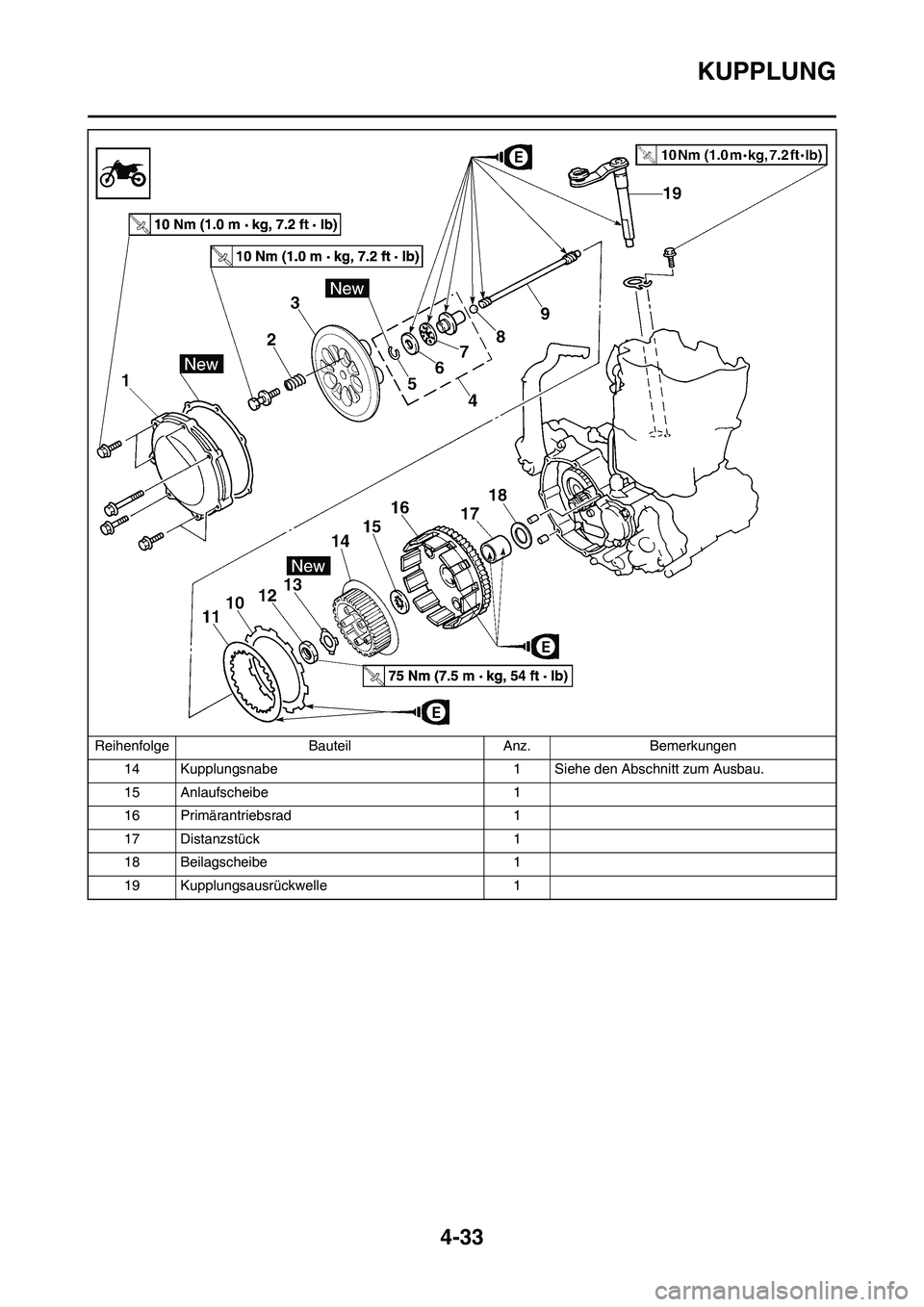

4-33
KUPPLUNG
14 Kupplungsnabe 1 Siehe den Abschnitt zum Ausbau.
15 Anlaufscheibe 1
16 Primärantriebsrad 1
17 Distanzstück 1
18 Beilagscheibe 1
19 Kupplungsausrückwelle 1 Reihenfolge Bauteil Anz. Bemerkungen

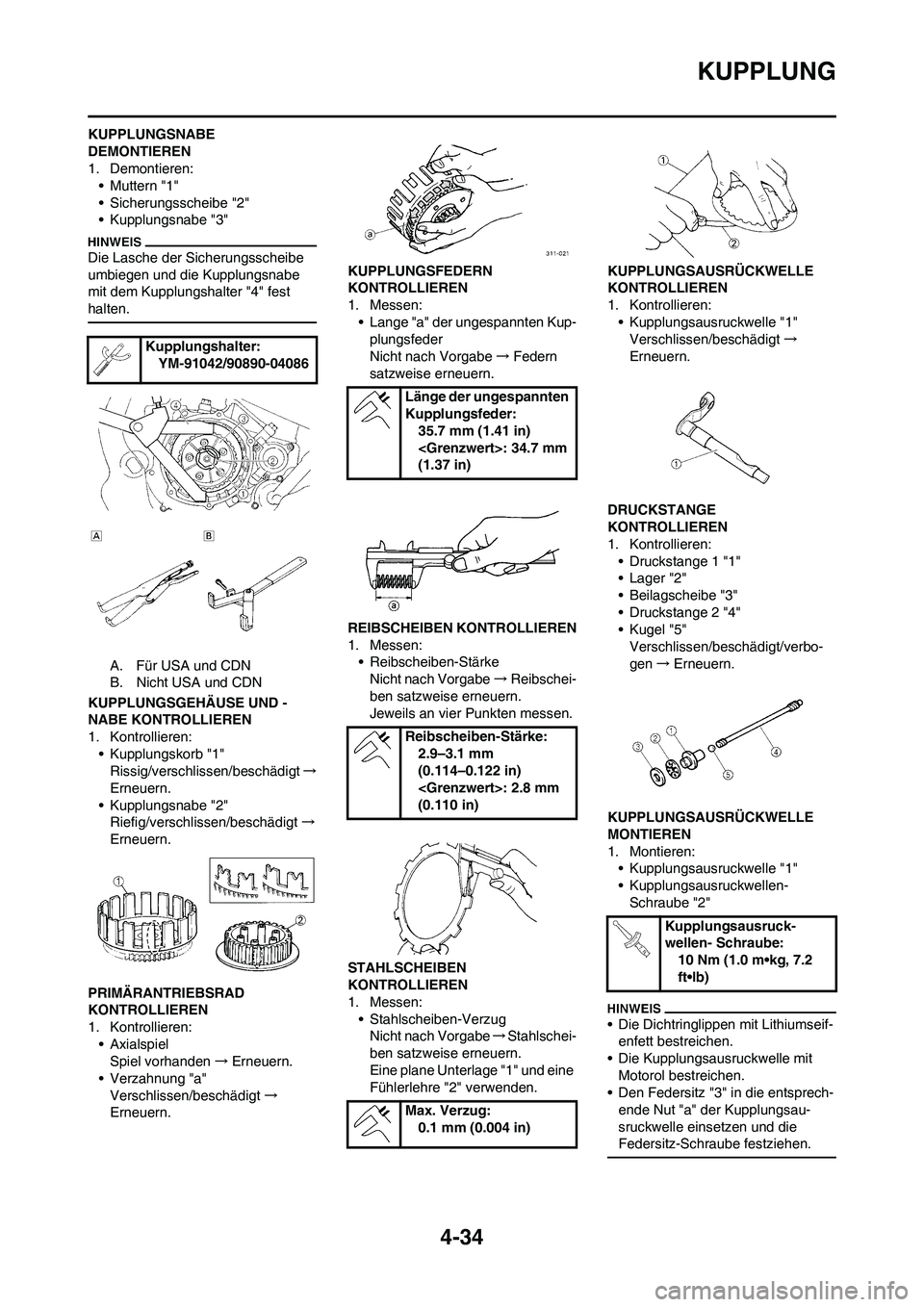

4-34
KUPPLUNG
KUPPLUNGSNABE
DEMONTIEREN
1. Demontieren:
• Muttern "1"
• Sicherungsscheibe "2"
• Kupplungsnabe "3"
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter "4" fest
halten.
A. Für USA und CDN
B. Nicht USA und CDN
KUPPLUNGSGEHÄUSE UND -
NABE KONTROLLIEREN
1. Kontrollieren:
• Kupplungskorb "1"
Rissig/verschlissen/beschädigt→
Erneuern.
• Kupplungsnabe "2"
Riefig/verschlissen/beschädigt→
Erneuern.
PRIMÄRANTRIEBSRAD
KONTROLLIEREN
1. Kontrollieren:
• Axialspiel
Spiel vorhanden→Erneuern.
• Verzahnung "a"
Verschlissen/beschädigt→
Erneuern.KUPPLUNGSFEDERN
KONTROLLIEREN
1. Messen:
• Lange "a" der ungespannten Kup-
plungsfeder
Nicht nach Vorgabe→Federn
satzweise erneuern.
REIBSCHEIBEN KONTROLLIEREN
1. Messen:
• Reibscheiben-Stärke
Nicht nach Vorgabe→Reibschei-
ben satzweise erneuern.
Jeweils an vier Punkten messen.
STAHLSCHEIBEN
KONTROLLIEREN
1. Messen:
• Stahlscheiben-Verzug
Nicht nach Vorgabe→Stahlschei-
ben satzweise erneuern.
Eine plane Unterlage "1" und eine
Fühlerlehre "2" verwenden.KUPPLUNGSAUSRÜCKWELLE
KONTROLLIEREN
1. Kontrollieren:
• Kupplungsausruckwelle "1"
Verschlissen/beschädigt→
Erneuern.
DRUCKSTANGE
KONTROLLIEREN
1. Kontrollieren:
• Druckstange 1 "1"
• Lager "2"
• Beilagscheibe "3"
• Druckstange 2 "4"
• Kugel "5"
Verschlissen/beschädigt/verbo-
gen→Erneuern.
KUPPLUNGSAUSRÜCKWELLE
MONTIEREN
1. Montieren:
• Kupplungsausruckwelle "1"
• Kupplungsausruckwellen-
Schraube "2"
• Die Dichtringlippen mit Lithiumseif-
enfett bestreichen.
• Die Kupplungsausruckwelle mit
Motorol bestreichen.
• Den Federsitz "3" in die entsprech-
ende Nut "a" der Kupplungsau-
sruckwelle einsetzen und die
Federsitz-Schraube festziehen.
Kupplungshalter:
YM-91042/90890-04086
Länge der ungespannten
Kupplungsfeder:
35.7 mm (1.41 in)
: 34.7 mm
(1.37 in)
Reibscheiben-Stärke:
2.9–3.1 mm
(0.114–0.122 in)
: 2.8 mm
(0.110 in)
Max. Verzug:
0.1 mm (0.004 in)
Kupplungsausruck-
wellen- Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

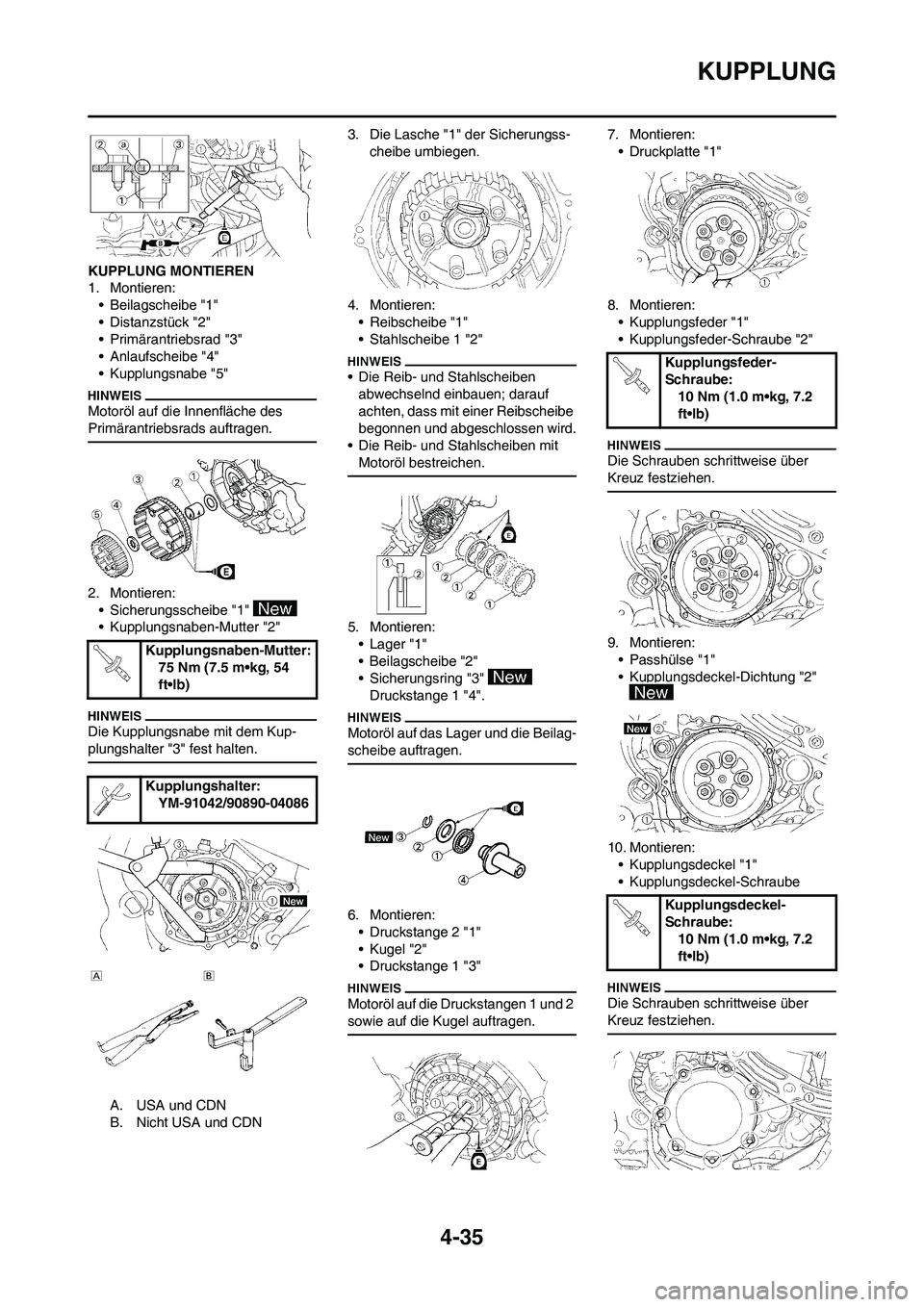

4-35
KUPPLUNG
KUPPLUNG MONTIEREN
1. Montieren:
• Beilagscheibe "1"
• Distanzstück "2"
• Primärantriebsrad "3"
• Anlaufscheibe "4"
• Kupplungsnabe "5"
Motoröl auf die Innenfläche des
Primärantriebsrads auftragen.
2. Montieren:
• Sicherungsscheibe "1"
• Kupplungsnaben-Mutter "2"
Die Kupplungsnabe mit dem Kup-
plungshalter "3" fest halten.
A. USA und CDN
B. Nicht USA und CDN3. Die Lasche "1" der Sicherungss-
cheibe umbiegen.
4. Montieren:
• Reibscheibe "1"
• Stahlscheibe 1 "2"
• Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, dass mit einer Reibscheibe
begonnen und abgeschlossen wird.
• Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
5. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Sicherungsring "3"
Druckstange 1 "4".
Motoröl auf das Lager und die Beilag-
scheibe auftragen.
6. Montieren:
• Druckstange 2 "1"
• Kugel "2"
• Druckstange 1 "3"
Motoröl auf die Druckstangen 1 und 2
sowie auf die Kugel auftragen.
7. Montieren:
• Druckplatte "1"
8. Montieren:
• Kupplungsfeder "1"
• Kupplungsfeder-Schraube "2"
Die Schrauben schrittweise über
Kreuz festziehen.
9. Montieren:
• Passhülse "1"
• Kupplungsdeckel-Dichtung "2"
10. Montieren:
• Kupplungsdeckel "1"
• Kupplungsdeckel-Schraube
Die Schrauben schrittweise über
Kreuz festziehen.
Kupplungsnaben-Mutter:
75 Nm (7.5 m•kg, 54
ft•lb)
Kupplungshalter:
YM-91042/90890-04086
Kupplungsfeder-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kupplungsdeckel-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)

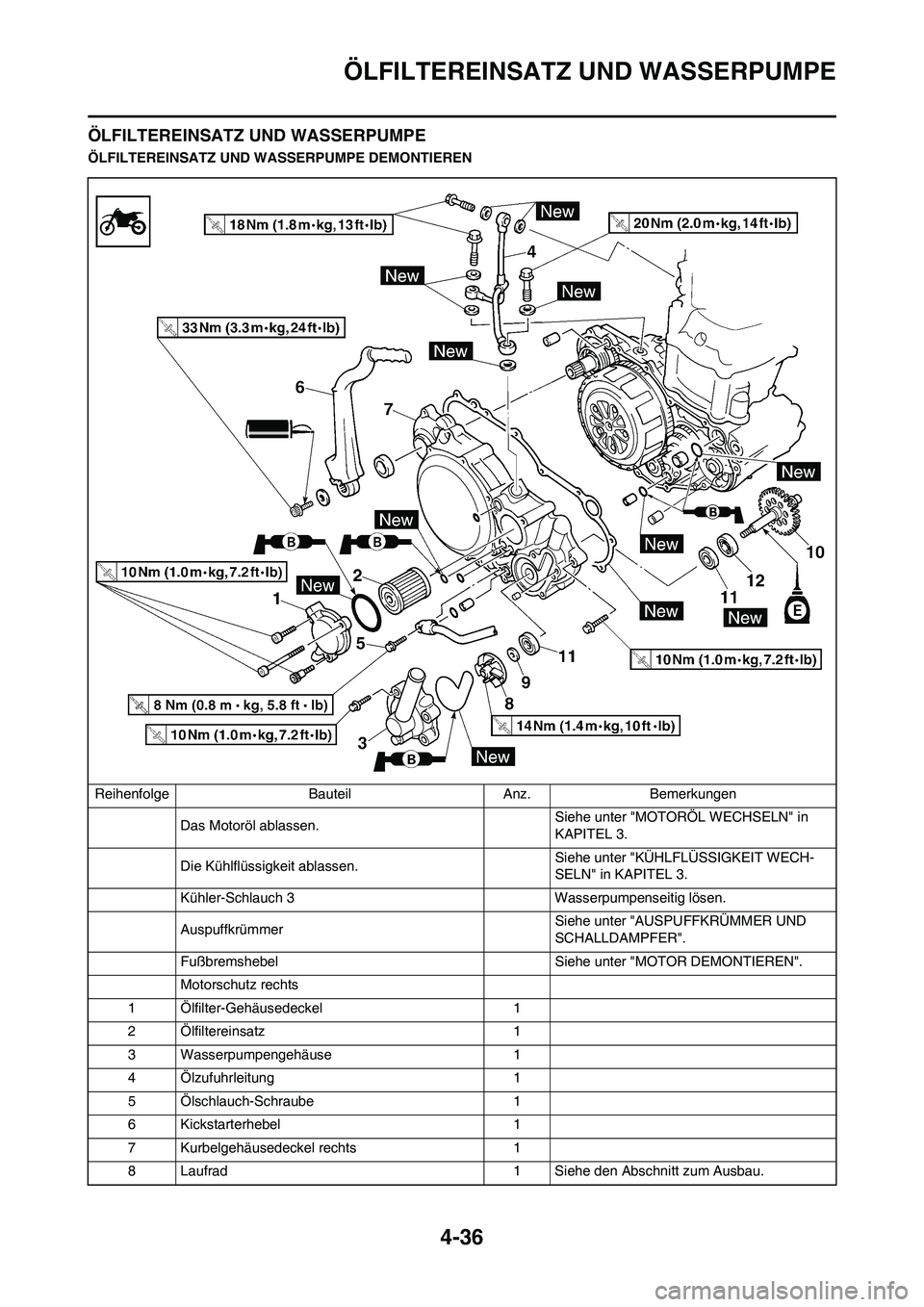

4-36
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE
ÖLFILTEREINSATZ UND WASSERPUMPE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motoröl ablassen. Siehe unter "MOTORÖL WECHSELN" in
KAPITEL 3.
Die Kühlflüssigkeit ablassen. Siehe unter "KÜHLFLÜSSIGKEIT WECH-
SELN" in KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffkrümmer Siehe unter "AUSPUFFKRÜMMER UND
SCHALLDAMPFER".
Fußbremshebel Siehe unter "MOTOR DEMONTIEREN".
Motorschutz rechts
1 Ölfilter-Gehäusedeckel 1
2 Ölfiltereinsatz 1
3 Wasserpumpengehäuse 1
4 Ölzufuhrleitung 1
5 Ölschlauch-Schraube 1
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Laufrad 1 Siehe den Abschnitt zum Ausbau.

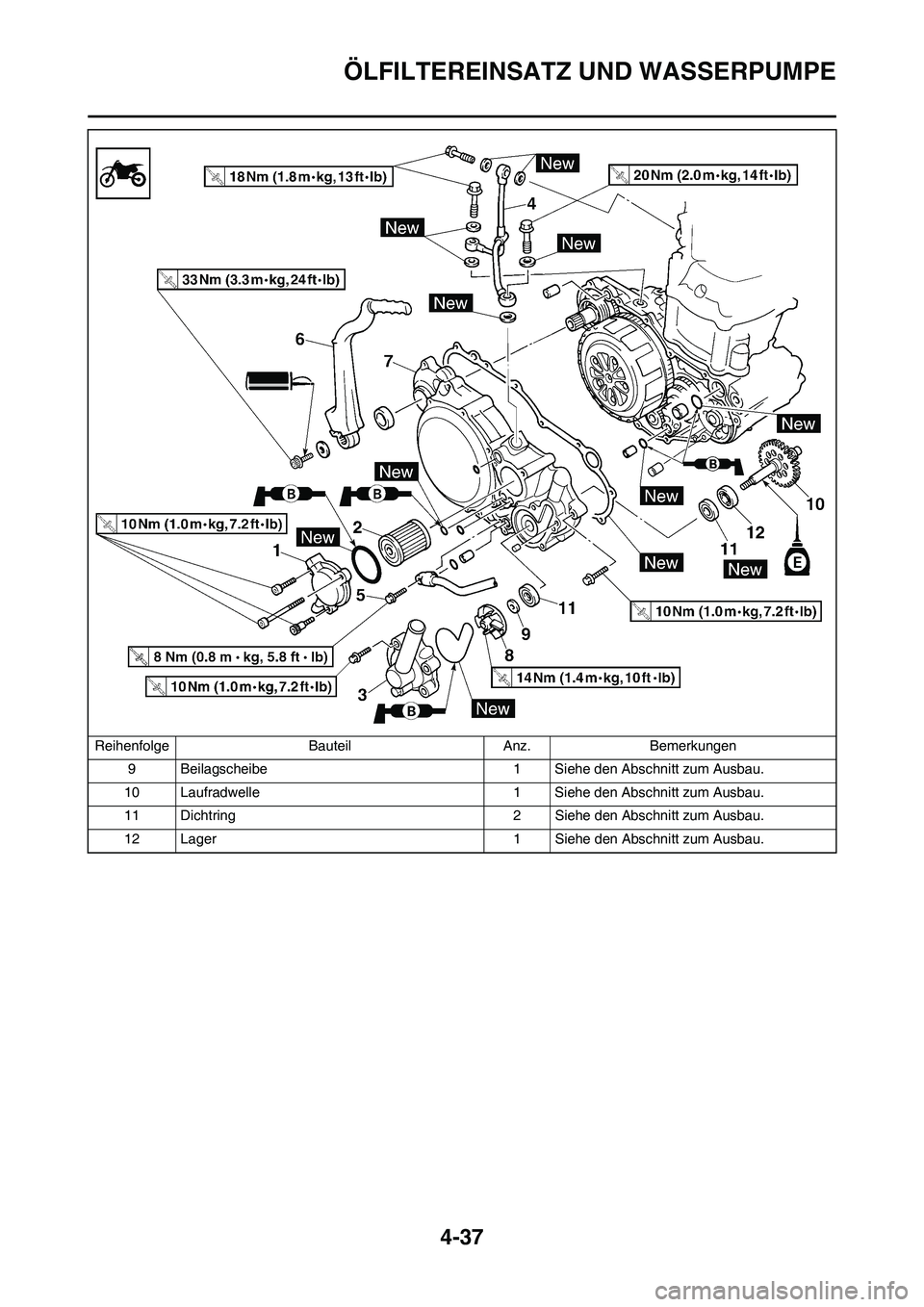

4-37
ÖLFILTEREINSATZ UND WASSERPUMPE
9 Beilagscheibe 1 Siehe den Abschnitt zum Ausbau.
10 Laufradwelle 1 Siehe den Abschnitt zum Ausbau.
11 Dichtring 2 Siehe den Abschnitt zum Ausbau.
12 Lager 1 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen
