2011 YAMAHA XMAX 125 Manuale duso (in Italian)

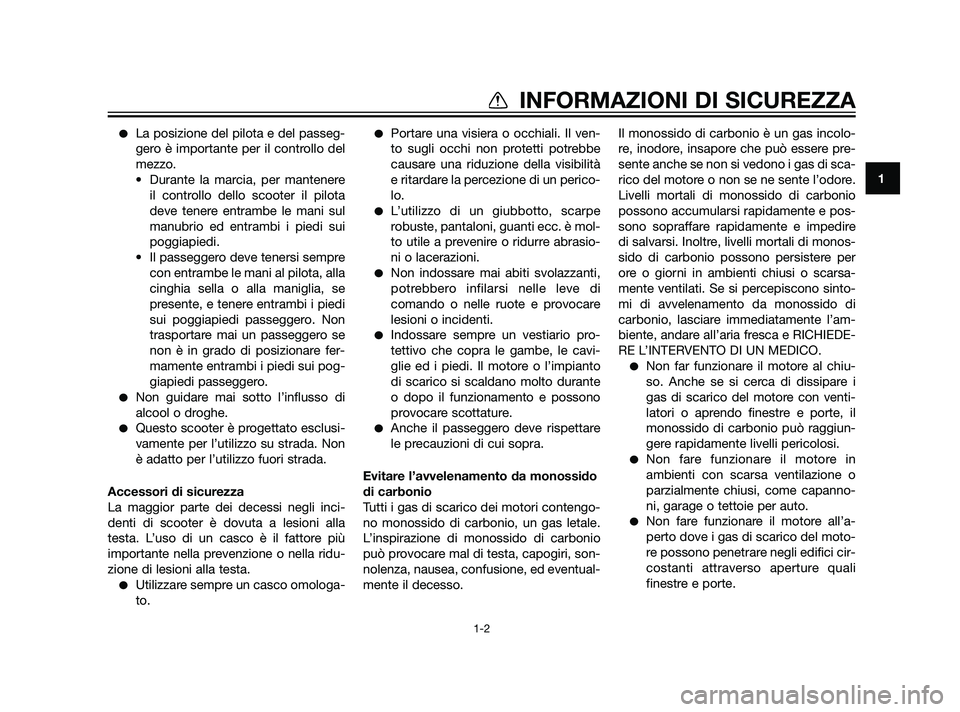

La posizione del pilota e del passeg-
gero è importante per il controllo del
mezzo.
• Durante la marcia, per mantenere
il controllo dello scooter il pilota
deve tenere entrambe le mani sul
manubrio ed entrambi i piedi sui
poggiapiedi.
• Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se
presente, e tenere entrambi i piedi
sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.
Non guidare mai sotto l’influsso di
alcool o droghe.
Questo scooter è progettato esclusi-
vamente per l’utilizzo su strada. Non
è adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli inci-
denti di scooter è dovuta a lesioni alla
testa. L’uso di un casco è il fattore più
importante nella prevenzione o nella ridu-
zione di lesioni alla testa.
Utilizzare sempre un casco omologa-
to.
Portare una visiera o occhiali. Il ven-
to sugli occhi non protetti potrebbe
causare una riduzione della visibilità
e ritardare la percezione di un perico-
lo.
L’utilizzo di un giubbotto, scarpe
robuste, pantaloni, guanti ecc. è mol-
to utile a prevenire o ridurre abrasio-
ni o lacerazioni.
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di
comando o nelle ruote e provocare
lesioni o incidenti.
Indossare sempre un vestiario pro-
tettivo che copra le gambe, le cavi-
glie ed i piedi. Il motore o l’impianto
di scarico si scaldano molto durante
o dopo il funzionamento e possono
provocare scottature.
Anche il passeggero deve rispettare
le precauzioni di cui sopra.
Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengo-
no monossido di carbonio, un gas letale.
L’inspirazione di monossido di carbonio
può provocare mal di testa, capogiri, son-
nolenza, nausea, confusione, ed eventual-
mente il decesso.Il monossido di carbonio è un gas incolo-
re, inodore, insapore che può essere pre-
sente anche se non si vedono i gas di sca-
rico del motore o non se ne sente l’odore.
Livelli mortali di monossido di carbonio
possono accumularsi rapidamente e pos-
sono sopraffare rapidamente e impedire
di salvarsi. Inoltre, livelli mortali di monos-
sido di carbonio possono persistere per
ore o giorni in ambienti chiusi o scarsa-
mente ventilati. Se si percepiscono sinto-
mi di avvelenamento da monossido di
carbonio, lasciare immediatamente l’am-
biente, andare all’aria fresca e RICHIEDE-
RE L’INTERVENTO DI UN MEDICO.
Non far funzionare il motore al chiu-
so. Anche se si cerca di dissipare i
gas di scarico del motore con venti-
latori o aprendo finestre e porte, il
monossido di carbonio può raggiun-
gere rapidamente livelli pericolosi.
Non fare funzionare il motore in
ambienti con scarsa ventilazione o
parzialmente chiusi, come capanno-
ni, garage o tettoie per auto.
Non fare funzionare il motore all’a-
perto dove i gas di scarico del moto-
re possono penetrare negli edifici cir-
costanti attraverso aperture quali
finestre e porte.
1
INFORMAZIONI DI SICUREZZA
1-2
37P-F8199-H1 19/2/10 05:24 Página 9

Carico
L’aggiunta di accessori o di carichi allo
scooter può influire negativamente sulla
stabilità e l’uso, se cambia la distribuzione
dei pesi dello scooter. Per evitare possibi-
li incidenti, l’aggiunta di carichi o acces-
sori allo scooter va effettuata con estrema
cautela. Prestare la massima attenzione
guidando uno scooter a cui siano stati
aggiunti carichi o accessori. Di seguito,
insieme alle informazioni sugli accessori,
vengono elencate alcune indicazioni
generali da rispettare nel caso in cui si tra-
sporti del carico sullo scooter:
Il peso totale del pilota, del passeggero,
degli accessori e del carico non deve
superare il limite massimo di carico. L’uti-
lizzo di un veicolo sovraccarico può
provocare incidenti.
Caricando il mezzo entro questi limiti,
tenere presente quanto segue:
Tenere il peso del carico e degli
accessori il più basso ed il più vicino
possibile allo scooter. Fissare con
cura gli oggetti più pesanti il più vici-
no possibile al centro del veicolo e
accertarsi di distribuire uniforme-mente il peso sui due lati dello scoo-
ter per ridurre al minimo lo sbilancia-
mento o l’instabilità.
I carichi mobili possono provocare
improvvisi sbilanciamenti. Accertarsi
che gli accessori ed il carico siano
ben fissati allo scooter, prima di
avviarlo. Controllare frequentemente
i supporti degli accessori ed i dispo-
sitivi di fissaggio dei carichi.
• Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabi-
li), e controllare le condizioni e la
pressione dei pneumatici.
• Non attaccare al manubrio, alla
forcella o al parafango anteriore
oggetti grandi o pesanti. Oggetti
del genere possono provocare
instabilità o ridurre la risposta del-
lo sterzo.
•Questo veicolo non è progettato
per trainare un carrello o per
essere collegato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro vei-
colo è una decisione importante. Gli
accessori originali Yamaha, disponibili
solo presso i concessionari Yamaha, sono
stati progettati, testati ed approvati daYamaha per l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
non è in grado di testare i prodotti realiz-
zati da queste aziende aftermarket. Per-
tanto Yamaha non può approvare o consi-
gliare l’uso di accessori non venduti da
Yamaha o di modifiche non consigliate
specificatamente da Yamaha, anche se
venduti ed installati da un concessionario
Yamaha.
Parti, accessori e modifiche
aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadat-
ti in quanto potrebbero comportare rischi
potenziali per la vostra sicurezza persona-
le e quella degli altri. L’installazione di pro-
dotti aftermarket o l’introduzione di altre
modifiche al veicolo che ne cambino il
design o le caratteristiche di funziona-
mento possono esporre voi stessi ed altri
al rischio di infortuni gravi o di morte.
Sarete pertanto direttamente responsabili
degli infortuni originatisi in relazione a
cambiamenti apportati al veicolo.
Carico massimo:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
1
INFORMAZIONI DI SICUREZZA
1-3
37P-F8199-H1 19/2/10 05:24 Página 10

Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta
a quelle descritte al capitolo “Carico”.
Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni dello scooter. Prima di
utilizzare gli accessori, controllateli
accuratamente per accertarsi che
essi non riducano in nessuna manie-
ra la distanza libera da terra e la
distanza minima da terra nella marcia
in curva, non limitino la corsa delle
sospensioni, dello sterzo o il funzio-
namento dei comandi, oppure oscu-
rino le luci o i catarifrangenti.
• Gli accessori montati sul manubrio
oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodina-
mica. Montando accessori sul
manubrio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed
essere comunque ridotti al mini-
mo.
• Accessori ingombranti o grandi
possono compromettere seria-
mente la stabilità dello scooter a
causa degli effetti aerodinamici. Il
vento potrebbe sollevare lo scoo-ter, oppure lo scooter potrebbe
divenire instabile sotto l’azione di
venti trasversali. Questo genere di
accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.
• Determinati accessori possono
spostare il pilota dalla propria
posizione normale di guida. Una
posizione impropria limita la libertà
di movimento del pilota e può
compromettere la capacità di con-
trollo del mezzo; pertanto, acces-
sori del genere sono sconsigliati.
L’aggiunta di accessori elettrici va
effettuata con cautela. Se gli acces-
sori elettrici superano la capacità
dell’impianto elettrico dello scooter,
si potrebbe verificare un guasto elet-
trico, che potrebbe causare una peri-
colosa perdita dell’illuminazione o
della potenza del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo
scooter sono stati progettati per essere
all’altezza delle prestazioni del veicolo e
per fornire la migliore combinazione di
manovrabilità, potenza frenante e
comfort. Pneumatici e cerchi diversi daquelli forniti, o con dimensioni e combina-
zioni diverse, possono essere inappro-
priati. Vedere pagina 6-16 per le specifi-
che dei pneumatici e maggiori
informazioni sul cambio dei pneumatici.
1
INFORMAZIONI DI SICUREZZA
1-4
37P-F8199-H1 19/2/10 05:24 Página 11

HAU10372
Ulteriori consigli per una guida
sicura
Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto lo
scooter potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
Rallentare in prossimità di un angolo
o di una curva. Accelerare dolce-
mente all’uscita di una curva.
Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procede-
re con estrema cautela in prossimità
di questi siti. Mantenere lo scooter
diritto altrimenti potrebbe scivolare
via da sotto chi guida.
Le pastiglie freni potrebbero bagnar-
si nel lavare lo scooter. Dopo aver
lavato lo scooter, controllare il funzio-namento dei freni prima di mettersi in
marcia.
Indossare sempre un casco, dei
guanti, pantaloni (stretti ai polpacci
ed alle caviglie in modo che non svo-
lazzino) ed indossare una giacca dai
colori brillanti.
Non trasportare troppo bagaglio sul-
lo scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legac-
cio robusto per fissare il bagaglio al
portapacchi (se previsto). Eventuali
carichi non assicurati comprometto-
no la stabilità dello scooter e potreb-
bero distrarre l’attenzione del pilota
dalla strada. (Vedere pagina 1-1).
1
INFORMAZIONI DI SICUREZZA
1-5
37P-F8199-H1 19/2/10 05:24 Página 12

HAU10410
Vista da sinistra
DESCRIZIONE
2-1
2
1. Faro (pagina 6-28)
2. Tappo serbatoio carburante (pagina 3-14)
3. Kit di attrezzi in dotazione (pagina 6-2)
4. Elemento filtro aria carter cinghia trapezoidale (pagina 6-15)
5. Vano portaoggetti posteriore (pagina 3-18)
6. Elemento del filtro dell’aria (pagina 6-15)
7. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-20)
8. Bullone drenaggio olio (pagina 6-10)9. Cavalletto centrale (pagina 6-23)
10. Cavalletto laterale (pagina 3-20)
37P-F8199-H1 19/2/10 05:24 Página 13

HAU10420
Vista da destra
DESCRIZIONE
2-2
2
1. Maniglia (pagina 5-2)
2. Sella (pagina 3-18)
3. Tappo serbatoio liquido refrigerante (pagina 6-13)
4. Batteria (pagina 6-25)
5. Fusibili (pagina 6-26)
6. Pastiglie freno anteriore (pagina 6-20)
7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-13)
8. Astina livello olio motore (pagina 6-10)9. Pastiglie freno posteriore (pagina 6-20)
10. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-20)
37P-F8199-H1 19/2/10 05:24 Página 14

HAU10430
Comandi e strumentazione

DESCRIZIONE
2-3
2
1. Leva freno posteriore (pagina 3-13)
2. Interruttori sul lato sinistro del manubrio (pagina 3-11)
3. Tachimetro (pagina 3-5)
4. Display multifunzione (pagina 3-6)
5. Contagiri (pagina 3-6)
6. Interruttori sul lato destro del manubrio (pagina 3-11)
7. Leva freno anteriore (pagina 3-12)
8. Manopola acceleratore (pagina 6-17)9. Blocchetto accensione/bloccasterzo (pagina 3-2)
10. Scomparto portaoggetti anteriore (pagina 3-18)
39D-F8199-H1 6/4/10 13:37 Página 15

HAU10976
Sistema immobilizzatore
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
Questo veicolo è equipaggiato con un
sistema immobilizzatore che impedisce ai
ladri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta
nera) su cui si possono riscrivere i
codici nuovi
un transponder (installato nella chia-
ve di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-4). La chiave con la calotta rossa viene utiliz-
zata per registrare i codici in ciascuna
chiave standard. Poiché la ricodifica è
un’operazione difficile, portare il veicolo
con tutte e tre le chiavi da un concessio-
nario Yamaha per farla eseguire. Non
usare la chiave con la calotta rossa per
guidare. Essa va usata soltanto per scri-
vere i codici nelle chiavi standard. Per la
guida, usare sempre una chiave stan-
dard.
HCA11821
NON PERDERE LA CHIAVE DI
RICODIFICA! IN CASO DI SMAR-
RIMENTO, CONTATTARE IMME-
DIATAMENTE IL CONCESSIONA-
RIO DI FIDUCIA! Se si smarrisce
la chiave di ricodifica, è impossi-
bile registrare dei codici nuovi
nelle chiavi standard. Si può con-
tinuare ad utilizzare le chiavi
standard per accendere il veico-
lo, ma se occorre impostare nuo-
vi codici (ossia, se si fa una chia-
ve standard nuova o se si
perdono tutte le chiavi), si deve
sostituire in blocco il sistema
immobilizzatore. Pertanto consi-gliamo vivamente di utilizzare una
delle due chiavi standard e di
conservare la chiave di ricodifica
in un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma
non soltanto, i prodotti come gli
altoparlanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma
di nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard
sia le chiavi di altri sistemi immobi-
lizzatori lontane dalla chiave di
ricodifica di questo veicolo.
ATTENZIONE
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
37P-F8199-H1 19/2/10 05:24 Página 16
