2011 YAMAHA XMAX 125 Manuale duso (in Italian)

HAUS1782
Sostituzione di una lampada
fanalino posteriore/stop oppure
di una lampada indicatore di
direzione posteriore
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere il pannello A. (Vedere pagina
6-8).
3. Togliere il gruppo fanalino posterio-
re/stop togliendo le viti.
1. Vite
4. Rimuovere la lampada biluce fanali-
no/stop e il portalampada indicatore
di direzione insieme al parapolvere
premendo sulle linguette e tirando
entrambi verso l’esterno.
1. Parapolvere
2. Linguetta
1. Lampadina indicatore di direzione
2. Lampada fanalino posteriore/stop
5. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.6. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
7. Installare il portalampada con il para-
polvere spingendoli nella posizione
originale.
NOTA
Collocare il portalampada e il parapolvere
in posizione corretta per evitare che vi
penetrino acqua o polvere.
8. Installare le viti ed il gruppo fanalino
posteriore/stop.
9. Installare il pannello.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
37P-F8199-H1 19/2/10 05:24 Página 73

HAU47910
Sostituzione della lampada luce
targa
1. Togliere il coprilampada della luce
targa togliendo la vite.
1. Vite
2. Connessione portalampada luce targa
2. Togliere la lampada bruciata estraen-
dola dal portalampada con cavetto.
3. Inserire una lampada nuova nel por-
talampada con cavetto.
4. Installare il coprilampada della luce
targa installando la vite.
HAU43233
Sostituzione di una lampada
luce di posizione anteriore
Questo modello è dotato di due luci di
posizione anteriore. Se una lampada luce
di posizione anteriore brucia, sostituirla
come segue.
1. Togliere il cavetto portalampada luce
di posizione (insieme alla lampada)
estraendolo.
1. Cavo portalampada della luce di posizione
2. Togliere la lampada bruciata estraen-
dola.
3. Inserire una lampada nuova nel por-
talampada con cavetto.
4. Installare il portalampada con cavet-
to (insieme alla lampada) premendo-
lo.
HAU25881
Ricerca ed eliminazione guasti
Sebbene gli scooter Yamaha subiscano
un rigoroso controllo prima della spedizio-
ne dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventua-
li problemi nei sistemi di alimentazione del
carburante, di compressione o di accen-
sione, per esempio, possono provocare
difficoltà all’avviamento o perdite di
potenza.
Le tabelle di ricerca ed eliminazione gua-
sti che seguono rappresentano una guida
rapida e facile per controllare questi
impianti vitali. Tuttavia, se lo scooter
dovesse richiedere riparazioni, consiglia-
mo di portarlo da un concessionario
Yamaha, i cui tecnici esperti sono in pos-
sesso degli attrezzi, dell’esperienza e del-
le nozioni necessari per l’esecuzione di
una corretta manutenzione dello scooter.
Usare soltanto ricambi originali Yamaha.
Le imitazioni possono essere simili ai
ricambi originali Yamaha, ma spesso sono
di qualità inferiore, hanno durata minore e
possono provocare riparazioni costose.


MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
37P-F8199-H1 19/2/10 05:24 Página 74

HWA15141
Quando si controlla l’impianto del car-
burante, non fumare, ed accertarsi che
non ci siano fiamme libere o scintille
nelle vicinanze, comprese le fiamme
pilota di scaldaacqua o fornaci. La ben-
zina o i vapori di benzina possono
accendersi o esplodere, provocando
gravi infortuni o danni materiali.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
37P-F8199-H1 19/2/10 05:24 Página 75

HAU42701
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.
3. AccensioneAsciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira rapidamente.
Il motore gira lentamente.La batteria è in buono stato.
Controllare i collegamenti dei cavi batteria e
caricare la batteria, se necessario.
Asciutte
BagnateAzionare lo starter elettrico.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
37P-F8199-H1 19/2/10 05:24 Página 76

Surriscaldamento del motoreHWAT1040
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino
al fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira
in senso antiorario, e poi toglierlo.
NOTA
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sosti-
tuisca al più presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
AVVERTENZA
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
37P-F8199-H1 19/2/10 05:24 Página 77

HAU37833
Verniciatura opaca, prestare
attenzione
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare.
L’utilizzo di spazzole, prodotti chimici
forti o detergenti aggressivi per la puli-
zia di queste parti può graffiare o dan-
neggiarne la superficie. Si raccomanda
inoltre di non applicare cera su nessu-
na parte con verniciatura opaca.
HAU26094
Pulizia
Pur servendo a rivelare gli aspetti attratti-
vi della tecnologia, la struttura aperta del-
lo scooter lo rende più vulnerabile. Ruggi-
ne e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito
potrebbe non dare nell’occhio su un’auto,
ma comprometterebbe irrimediabilmente
l’estetica di uno scooter. Una pulizia fre-
quente e appropriata, non soltanto soddi-
sfa le condizioni di garanzia, bensì man-
tiene l’estetica dello scooter, ne allunga la
durata e ne ottimizza le prestazioni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il
motore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, i connettori e gli elementi di con-
nessione elettrici, cappuccio candela
compreso, siano ben chiusi.
3. Eliminare lo sporco difficile da tratta-
re, come l’olio bruciato sul carter,
con uno sgrassante ed una spazzola,
ma non applicare mai questi prodotti
sui paraolio, sulle guarnizioni e sui
perni delle ruote. Sciacquare semprelo sporco ed il prodotto sgrassante con
acqua.
Pulizia
HCA10783
Evitare di usare detergenti per ruo-
te fortemente acidi, specialmente
sulle ruote a raggi. Se si utilizzano
prodotti del genere sullo sporco
particolarmente ostinato, non
lasciare il detergente sulla superfi-
cie interessata più a lungo di quan-
to indicato sulle istruzioni per l’u-
so. Inoltre sciacquare a fondo la
superficie con acqua, asciugarla
immediatamente e poi applicare
uno spray protettivo anticorrosio-
ne.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i
parabrezza, le lenti faro, le lenti
pannello strumenti ecc.) e le mar-
mitte. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici e puliti. Tuttavia, se non è
possibile pulire a fondo le parti in
plastica con acqua, è possibile uti-
lizzare un detergente neutro diluito
in acqua. Accertarsi di sciacquare
ATTENZIONE
ATTENZIONE
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-1
7
37P-F8199-H1 19/2/10 05:24 Página 78

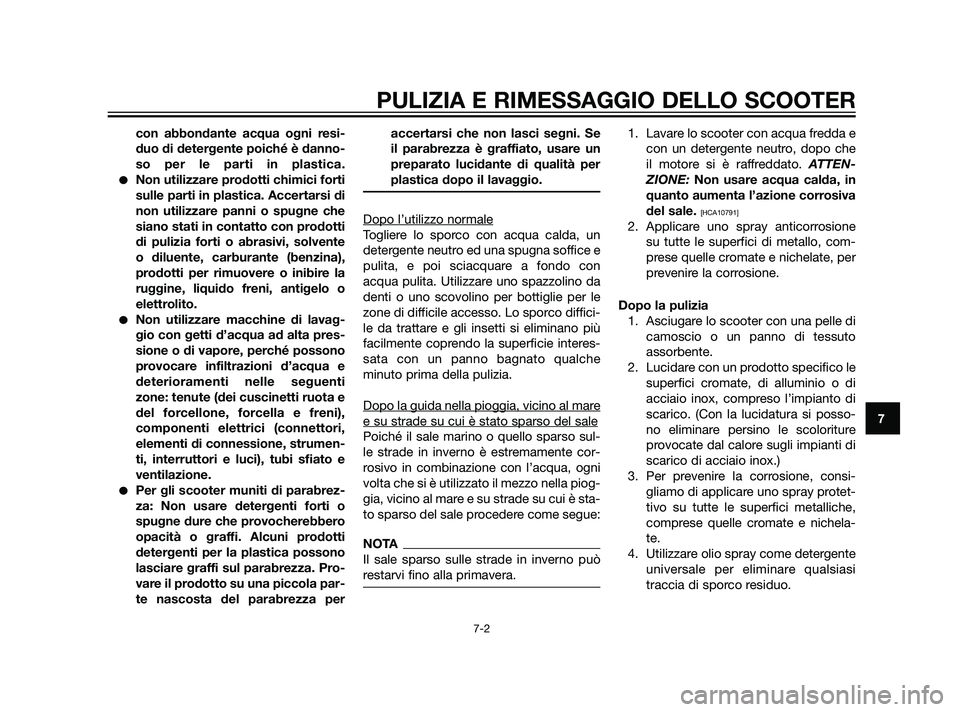

con abbondante acqua ogni resi-
duo di detergente poiché è danno-
so per le parti in plastica.
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente
o diluente, carburante (benzina),
prodotti per rimuovere o inibire la
ruggine, liquido freni, antigelo o
elettrolito.
Non utilizzare macchine di lavag-
gio con getti d’acqua ad alta pres-
sione o di vapore, perché possono
provocare infiltrazioni d’acqua e
deterioramenti nelle seguenti
zone: tenute (dei cuscinetti ruota e
del forcellone, forcella e freni),
componenti elettrici (connettori,
elementi di connessione, strumen-
ti, interruttori e luci), tubi sfiato e
ventilazione.
Per gli scooter muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti
detergenti per la plastica possono
lasciare graffi sul parabrezza. Pro-
vare il prodotto su una piccola par-
te nascosta del parabrezza peraccertarsi che non lasci segni. Se
il parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
Dopo l’utilizzo normale
Togliere lo sporco con acqua calda, un
detergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con
acqua pulita. Utilizzare uno spazzolino da
denti o uno scovolino per bottiglie per le
zone di difficile accesso. Lo sporco diffici-
le da trattare e gli insetti si eliminano più
facilmente coprendo la superficie interes-
sata con un panno bagnato qualche
minuto prima della pulizia.
Dopo la guida nella pioggia, vicino al mar
e
e su strade su cui è stato sparso del sale
Poiché il sale marino o quello sparso sul-
le strade in inverno è estremamente cor-
rosivo in combinazione con l’acqua, ogni
volta che si è utilizzato il mezzo nella piog-
gia, vicino al mare e su strade su cui è sta-
to sparso del sale procedere come segue:
NOTA
Il sale sparso sulle strade in inverno può
restarvi fino alla primavera.
1. Lavare lo scooter con acqua fredda e
con un detergente neutro, dopo che
il motore si è raffreddato. ATTEN-
ZIONE:Non usare acqua calda, in
quanto aumenta l’azione corrosiva
del sale.
[HCA10791]
2. Applicare uno spray anticorrosione
su tutte le superfici di metallo, com-
prese quelle cromate e nichelate, per
prevenire la corrosione.
Dopo la pulizia
1. Asciugare lo scooter con una pelle di
camoscio o un panno di tessuto
assorbente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di
acciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si posso-
no eliminare persino le scoloriture
provocate dal calore sugli impianti di
scarico di acciaio inox.)
3. Per prevenire la corrosione, consi-
gliamo di applicare uno spray protet-
tivo su tutte le superfici metalliche,
comprese quelle cromate e nichela-
te.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi
traccia di sporco residuo.
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-2
7
37P-F8199-H1 19/2/10 05:24 Página 79

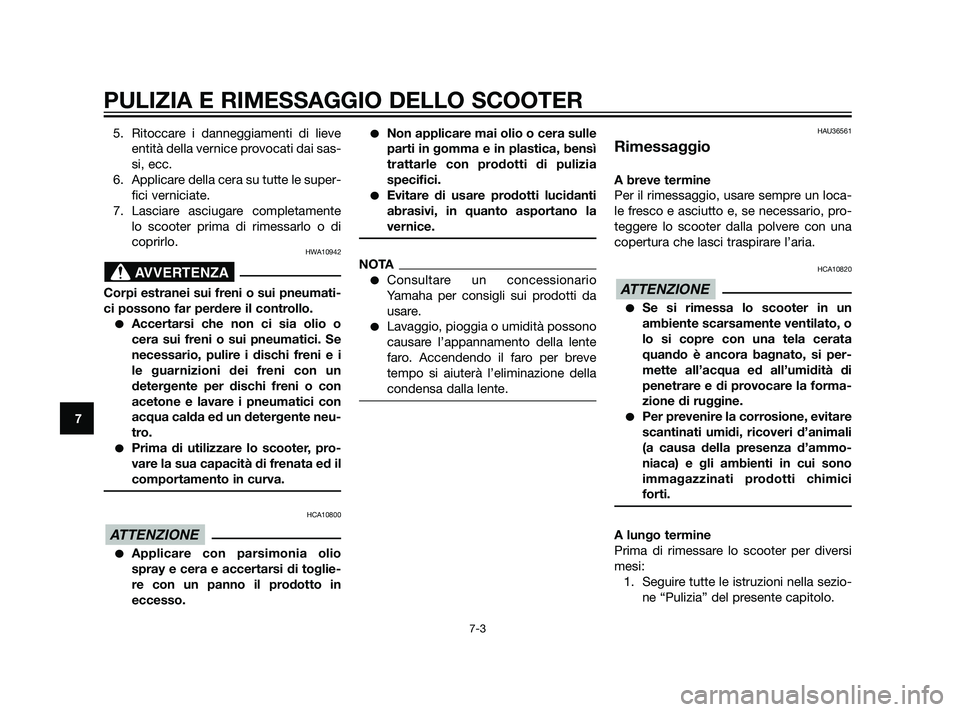

5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
6. Applicare della cera su tutte le super-
fici verniciate.
7. Lasciare asciugare completamente
lo scooter prima di rimessarlo o di
coprirlo.
HWA10942
Corpi estranei sui freni o sui pneumati-
ci possono far perdere il controllo.
Accertarsi che non ci sia olio o
cera sui freni o sui pneumatici. Se
necessario, pulire i dischi freni e i
le guarnizioni dei freni con un
detergente per dischi freni o con
acetone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro.
Prima di utilizzare lo scooter, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
HCA10800
Applicare con parsimonia olio
spray e cera e accertarsi di toglie-
re con un panno il prodotto in
eccesso.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia
specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU36561
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un loca-
le fresco e asciutto e, se necessario, pro-
teggere lo scooter dalla polvere con una
copertura che lasci traspirare l’aria.
HCA10820
Se si rimessa lo scooter in un
ambiente scarsamente ventilato, o
lo si copre con una tela cerata
quando è ancora bagnato, si per-
mette all’acqua ed all’umidità di
penetrare e di provocare la forma-
zione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono
immagazzinati prodotti chimici
forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezio-
ne “Pulizia” del presente capitolo.
ATTENZIONE
ATTENZIONE
AVVERTENZA
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
37P-F8199-H1 19/2/10 05:24 Página 80
