2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del
carburante (se disponibile) per pre-
venire l’arrugginimento del serbatoio
carburante ed il deterioramento del
carburante.
3. Eseguire le fasi riportate di seguito
per proteggere il cilindro, i segmenti,
ecc. dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di
olio motore nel foro della cande-
la.
c. Installare il cappuccio candela
sulla candela e poi mettere la
candela sulla testa cilindro in
modo che gli elettrodi siano a
massa. (Questo limiterà la forma-
zione di scintille durante la pros-
sima fase.)
d. Mettere in rotazione diverse volte
il motore con lo starter. (In que-
sto modo la parete del cilindro si
ricoprirà di olio.)
e. Togliere il cappuccio candela e
poi installare la candela ed il cap-
puccio candela. AVVERTENZA!
Per prevenire danneggiamenti
o infortuni provocati dalle scin-
tille, accertarsi di aver messo amassa gli elettrodi della can-
dela mentre si fa girare il moto-
re.
[HWA10951]
4. Lubrificare tutti i cavi di comando ed
i perni di guida di tutte le leve e dei
pedali, come pure del cavalletto late-
rale/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi
sollevare lo scooter in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da preveni-
re il danneggiamento locale dei
pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
ambiente troppo freddo o caldo
[meno di 0 °C (30 °F) oppure più di 30
°C (90 °F)]. Per maggiori informazioni
sul rimessaggio della batteria, vedere
pagina 6-25.
NOTA
Eseguire tutte le riparazioni eventualmen-
te necessarie prima di rimessare lo scoo-
ter.
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-4
7
37P-F8199-H1 19/2/10 05:24 Página 81

Dimensioni:Lunghezza totale:2.201 mm (86,7 in)
Larghezza totale: 776 mm (30,6 in)
Altezza totale: 1337 mm (52,6 in)
Altezza alla sella: 792 mm (31,2 in)
Passo: 1545 mm (60,8 in)
Distanza da terra: 135 mm (5,31 in)
Raggio minimo di sterzata: 1.805 mm (71,1 in)
Peso:Con olio e carburante:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Motore:Tipo di motore:4 tempi, raffreddato a liquido, monoalbe-
ro a camme in testa SOHC
Disposizione dei cilindri: Monocilindro inclinato in avanti
Cilindrata: 249 cm
3
Alesaggio x corsa:69,0 x 66,8 mm (2,72 x 2,63 in)
Rapporto di compressione: 10,00 :1
Sistema di avviamento: Avviamento elettrico Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SF, SG o superiore/JASO
MA
Quantità di olio motore:Cambio olio periodico: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Olio della trasmissione finale:Tipo:YAMALUBE 4 (10W-30) oppure olio
motore SAE 10W-30 tipo SE
Quantità: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino
al livello massimo):0,25 L (0,26 US qt, 0,22 Imp.qt) Capacità del radiatore (tutto il circuito com-
preso):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d’olio
Carburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Quantità di riserva carburante: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:1C04 00
Produttore: AISAN
Candela/-e:Produttore/modello:NGK/DPR8EA-9
Distanza elettrodi: 0,8–0,9 mm (0,031–0,035 in)
Frizione:Tipo di frizione:A secco, centrifuga automatica
Trasmissione:Sistema di riduzione primaria:Ingranaggio elicoidale
Rapporto di riduzione primaria: 40/15 (2,666)
Sistema di riduzione secondaria: Ingranaggio elicoidale
-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARATTERISTICHE TECNICHE
8-1
8
37P-F8199-H1 13/4/10 07:37 Página 82

Rapporto di riduzione secondaria:
40/14 (2,857)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automatica
Parte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
28,00 grado
Avancorsa:
100,0 mm (3,94 in)
Pneumatico anteriore:Tipo:
Senza camera d’aria
Misura:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Produttore/modello:
PIRELLI / GTS23
Produttore/modello:
MICHELIN / GOLD STANDARD
Produttore/modello:
MICHELIN / CITYGRIP
Produttore/modello:
METZELER / FEELFREE
Pneumatico posteriore:Tipo:
Senza camera d’aria
Misura:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)Produttore/modello:
PIRELLI / GTS24
Produttore/modello:
MICHELIN / GOLD STANDARD
Produttore/modello:
MICHELIN / CITYGRIP
Produttore/modello:
METZELER / FEELFREE
Carico:Carico massimo:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Posteriore:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Condizione di carico:
90 kg - Carico massimo
Anteriore:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Posteriore:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 x MT3,5
Ruota posteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
14 x MT3,75
Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
110,0 mm (4,33 in)
Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
95,0 mm (3,74 in)
Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
CARATTERISTICHE TECNICHE
8-2
8
37P-F8199-H1 19/2/10 05:24 Página 83

Batteria:Modello:
GTX9-BS
Tensione, capacità:
12 V, 8,0 Ah
Faro:Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina x
quantità:
Faro anabbagliante:
12 V, 55,0 W x 1
Faro abbagliante:
12 V, 55,0 W x 1
Lampada biluce fanalino/stop:
12 V, 5,0 W/21,0 W x 2
Indicatore di direzione anteriore:
12 V, 10,0 W x 2
Indicatore di direzione posteriore:
12 V, 10,0 W x 2
Luce ausiliaria:
12 V, 5,0 W x 2
Luce targa:
12 V, 5,0 W x 1
Luce pannello strumenti:
12 V, 2,0 W x 3
Spia abbagliante:
12 V, 1,4 W x 1
Spia degli indicatori di direzione:
12 V, 1,4 W x 2
Spia problemi al motore:
12 V, 1,4 W x 1
Spia dell’ABS (per modelli con ABS):
12 V, 1,4 W x 1Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30,0 A
Fusibile del faro:
15,0 A
Fusibile dell’impianto di segnalazione:
10,0 A
Fusibile dell’accensione:
10,0 A
Fusibile della ventola del radiatore:
7,5 A
Fusibile delle luci di emergenza:
10,0 A
Fusibile ECU:
5,0 A
Fusibile della centralina dell’ABS (per
modelli con ABS):
5,0 A
Fusibile del motorino dell’ABS (per modelli
con ABS):
30,0 A
Fusibile del solenoide ABS (per modelli con
ABS):
20,0 A
Fusibile di backup:
5,0 A
CARATTERISTICHE TECNICHE
8-3
8
37P-F8199-H1 19/2/10 05:24 Página 84

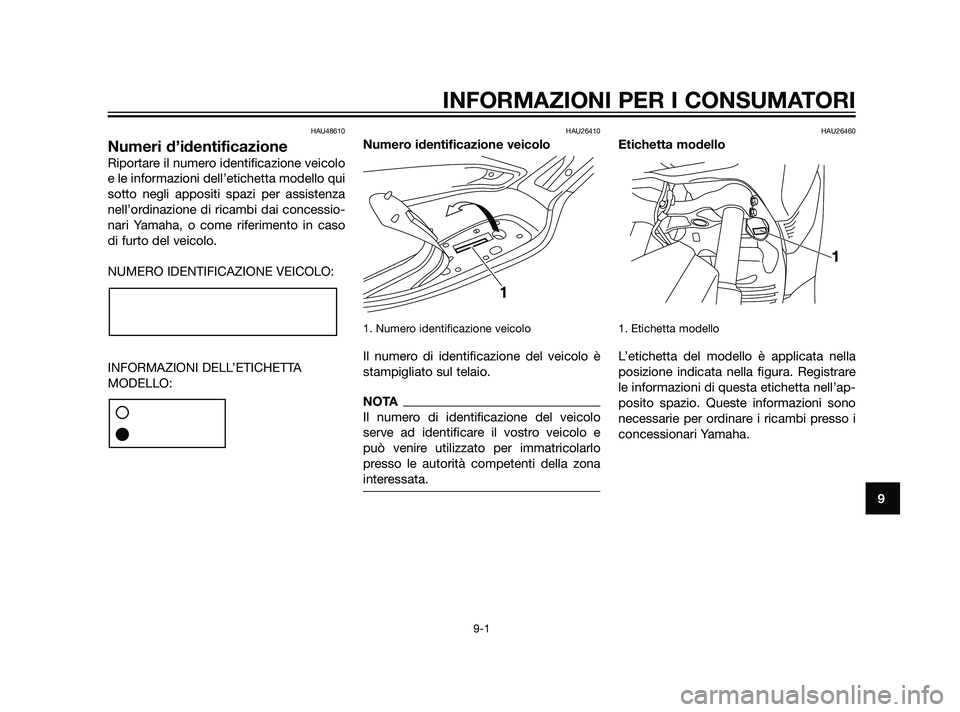

HAU48610
Numeri d’identificazione
Riportare il numero identificazione veicolo
e le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso
di furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26410
Numero identificazione veicolo
1. Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo
serve ad identificare il vostro veicolo e
può venire utilizzato per immatricolarlo
presso le autorità competenti della zona
interessata.
HAU26460
Etichetta modello
1. Etichetta modello
L’etichetta del modello è applicata nella
posizione indicata nella figura. Registrare
le informazioni di questa etichetta nell’ap-
posito spazio. Queste informazioni sono
necessarie per ordinare i ricambi presso i
concessionari Yamaha.
1
INFORMAZIONI PER I CONSUMATORI
9-1
9
37P-F8199-H1 19/2/10 05:24 Página 85

AABS (per modelli con ABS) ......................3-12
Accelerazione e decelerazione ..................5-3
Accensione del motore ..............................5-1
Assiemi ammortizzatori, regolazione .......3-20
Avvio del mezzo .........................................5-2
BBatteria .....................................................6-25
Blocchetto accensione/bloccasterzo ........3-2
CCandela, controllo ......................................6-9
Caratteristiche tecniche .............................7-3
Carburante ...............................................3-15
Carburante, consigli per ridurne il
consumo ..................................................5-4
Carenatura e pannello, rimozione e
installazione .............................................6-8
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione........................6-23
Cavalletto laterale ....................................3-20
Commutatore luce
abbagliante/anabbagliante ....................3-11
Consigli per una guida sicura ....................1-5
Contagiri.....................................................3-6
Convertitori catalitici ................................3-16
Cuscinetti ruote, controllo........................6-25
DDisplay multifunzione .................................3-6
EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ....................6-15
Etichetta modello .......................................9-1
FForcella, controllo ....................................6-24Frenatura ....................................................5-3
Fusibili, sostituzione.................................6-26
GGioco del cavo dell’acceleratore,
regolazione ............................................6-16
Gioco delle leve freno anteriore e
posteriore, controllo...............................6-19
Gioco valvole ...........................................6-17
IInformazioni di sicurezza ...........................1-1
Interruttore avviamento ............................3-11
Interruttore dell’avvisatore acustico.........3-11
Interruttore di segnalazione luce
abbagliante ............................................3-11
Interruttore indicatori di direzione ............3-11
Interruttore luci d’emergenza ...................3-12
Interruttori manubrio ................................3-11
KKit attrezzi ..................................................6-2
LLampada fanalino posteriore/stop oppure
lampada indicatore di direzione
posteriore, sostituzione .........................6-29
Lampada indicatore di direzione
(anteriore), sostituzione..........................6-28
Lampada luce di posizione anteriore,
sostituzione............................................6-30
Lampada luce targa, sostituzione ............6-30
Lampadina del faro, sostituzione.............6-28
Leva del freno, anteriore ..........................3-12
Leva del freno, posteriore ........................3-12
Leve freno, lubrificazione .........................6-22
Liquido freni, sostituzione ........................6-22
Liquido refrigerante ..................................6-13Livello liquido freni, controllo ...................6-21
MManopola e cavo acceleratore, controllo
e lubrificazione .......................................6-22
Manutenzione e lubrificazione,
periodica ..................................................6-4
Manutenzione, sistema di controllo
emissioni ..................................................6-3
NNumeri d’identificazione ............................9-1
Numero identificazione veicolo ..................9-1
OOlio motore ..............................................6-10
Olio trasmissione finale ............................6-12
PParcheggio .................................................5-5
Pastiglie del freno anteriore e posteriore,
controllo .................................................6-20
Pneumatici ...............................................6-17
Posizioni dei componenti...........................2-1
Pulizia .........................................................7-1
RRicerca ed eliminazione guasti ................6-30
Rimessaggio ..............................................7-3
Rodaggio....................................................5-4
Ruote........................................................6-19
SSella .........................................................3-18
Sistema d’interruzione circuito
accensione.............................................3-21
Sistema immobilizzatore ............................3-1
Spia ABS (per modelli con ABS)................3-4
Spia guasto motore ...................................3-4
Spia immobilizer.........................................3-5
INDICE
37P-F8199-H1 19/2/10 05:24 Página 86

Spia luce abbagliante ................................3-4
Spie di segnalazione e di avvertimento .....3-4
Spie indicatori di direzione ........................3-4
Staffa di bloccaggio .................................3-17
Sterzo, controllo .......................................6-24
TTabelle di ricerca ed eliminazione
guasti .....................................................6-32
Tachimetro..................................................3-5
Tappo serbatoio carburante.....................3-14
VVani portaoggetti ......................................3-18
Verniciatura opaca, prestare attenzione ....7-1
INDICE
37P-F8199-H1 19/2/10 05:24 Página 87

37P-F8199-H1 19/2/10 05:24 Página 88
