2011 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

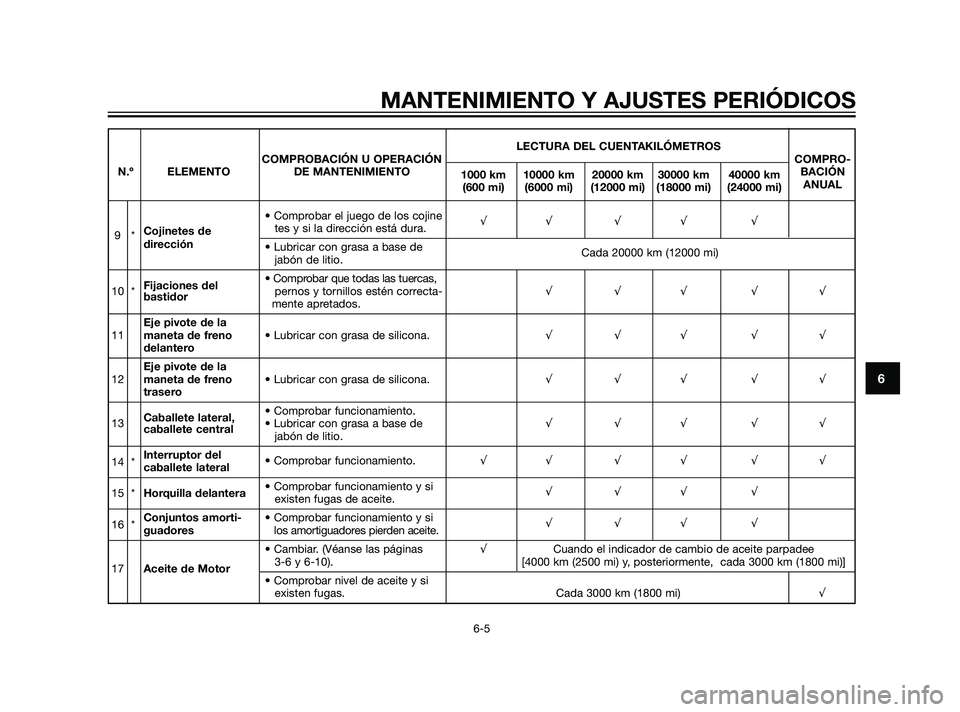

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL
• Comprobar el juego de los cojine
9*Cojinetes de tes y si la dirección está dura.√√ √ √ √
dirección
• Lubricar con grasa a base de
jabón de litio.Cada 20000 km (12000 mi)
Fijaciones del • Comprobar que todas las tuercas,
10 * pernos y tornillos estén correcta-√√√ √√
bastidor
mente apretados.
Eje pivote de la
11maneta de freno • Lubricar con grasa de silicona.√√√ √√
delantero
Eje pivote de la
12maneta de freno • Lubricar con grasa de silicona.√√√ √√
trasero
Caballete lateral,• Comprobar funcionamiento.
13 • Lubricar con grasa a base de √√√ √√
caballete central
jabón de litio.
14 *Interruptor del
caballete lateral• Comprobar funcionamiento.√√ √ √ √ √
15 *Horquilla delantera• Comprobar funcionamiento y si
existen fugas de aceite.√√√ √
16 *Conjuntos amorti-• Comprobar funcionamiento y si
guadoreslos amortiguadores pierden aceite.√√√ √
• Cambiar. (Véanse las páginas √Cuando el indicador de cambio de aceite parpadee
17Aceite de Motor3-6 y 6-10). [4000 km (2500 mi) y, posteriormente, cada 3000 km (1800 mi)]
• Comprobar nivel de aceite y si
existen fugas. Cada 3000 km (1800 mi)√
37P-F8199-S1 19/2/10 09:42 Página 49

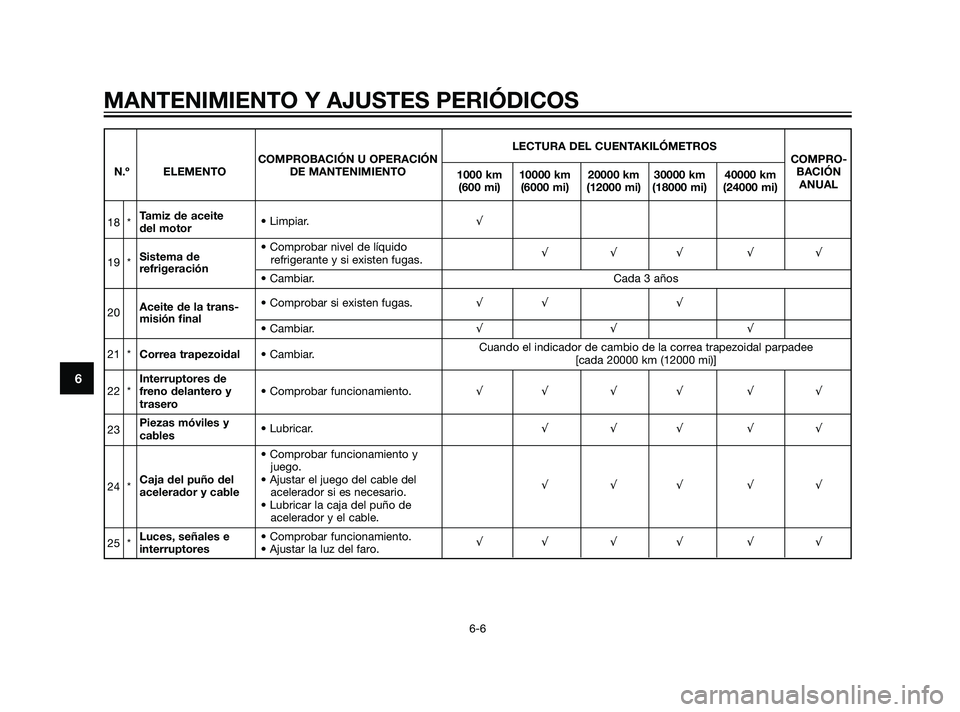

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
LECTURA DEL CUENTAKILÓMETROS
COMPROBACIÓN U OPERACIÓN COMPRO-
N.º ELEMENTO DE MANTENIMIENTO
1000 km 10000 km 20000 km 30000 km 40000 kmBACIÓN
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)ANUAL
18 *Tamiz de aceite
del motor• Limpiar.√
Sistema de• Comprobar nivel de líquido
19 *refrigerante y si existen fugas.√√√ √√refrigeración
• Cambiar. Cada 3 años
Aceite de la trans-
20• Comprobar si existen fugas.√√ √misión final
• Cambiar.√√ √
21 *Correa trapezoidal• Cambiar.Cuando el indicador de cambio de la correa trapezoidal parpadee
[cada 20000 km (12000 mi)]
Interruptores de
22 *freno delantero y • Comprobar funcionamiento.√√ √ √ √ √
trasero
23Piezas móviles y
cables• Lubricar.√√√ √√
• Comprobar funcionamiento y
juego.
24 *Caja del puño del • Ajustar el juego del cable del
acelerador y cableacelerador si es necesario.√√√ √√
• Lubricar la caja del puño de
acelerador y el cable.
25 *Luces, señales e• Comprobar funcionamiento.
interruptores• Ajustar la luz del faro.√√ √ √ √ √
37P-F8199-S1 19/2/10 09:42 Página 50

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU38262

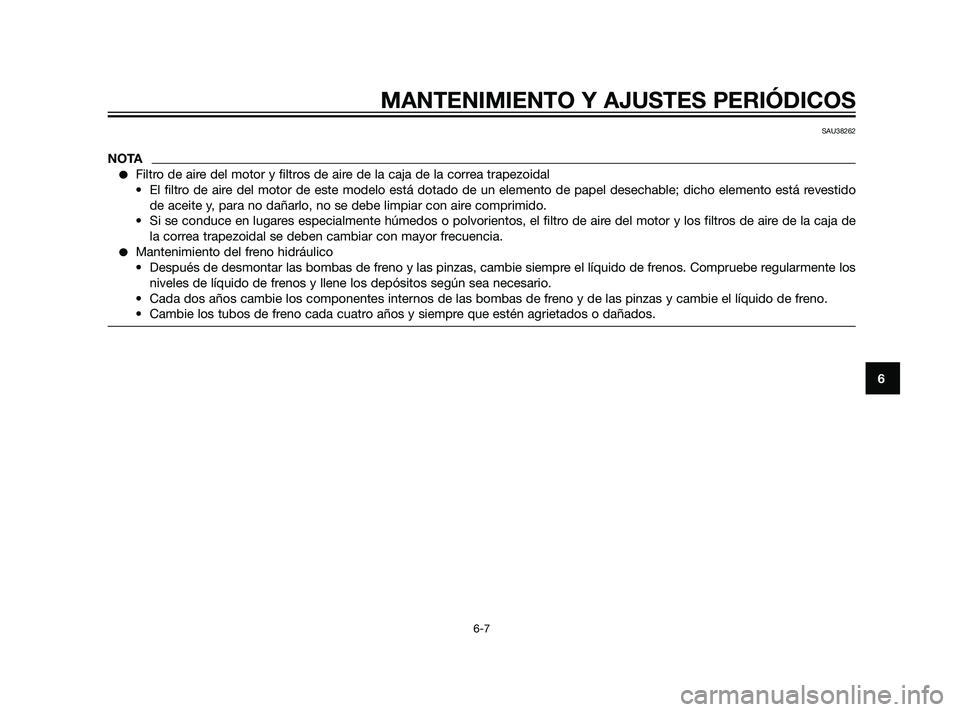

NOTA
Filtro de aire del motor y filtros de aire de la caja de la correa trapezoidal
• El filtro de aire del motor de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido
de aceite y, para no dañarlo, no se debe limpiar con aire comprimido.
• Si se conduce en lugares especialmente húmedos o polvorientos, el filtro de aire del motor y los filtros de aire de la caja de
la correa trapezoidal se deben cambiar con mayor frecuencia.
Mantenimiento del freno hidráulico
• Después de desmontar las bombas de freno y las pinzas, cambie siempre el líquido de frenos. Compruebe regularmente los
niveles de líquido de frenos y llene los depósitos según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
37P-F8199-S1 19/2/10 09:42 Página 51

SAU18740

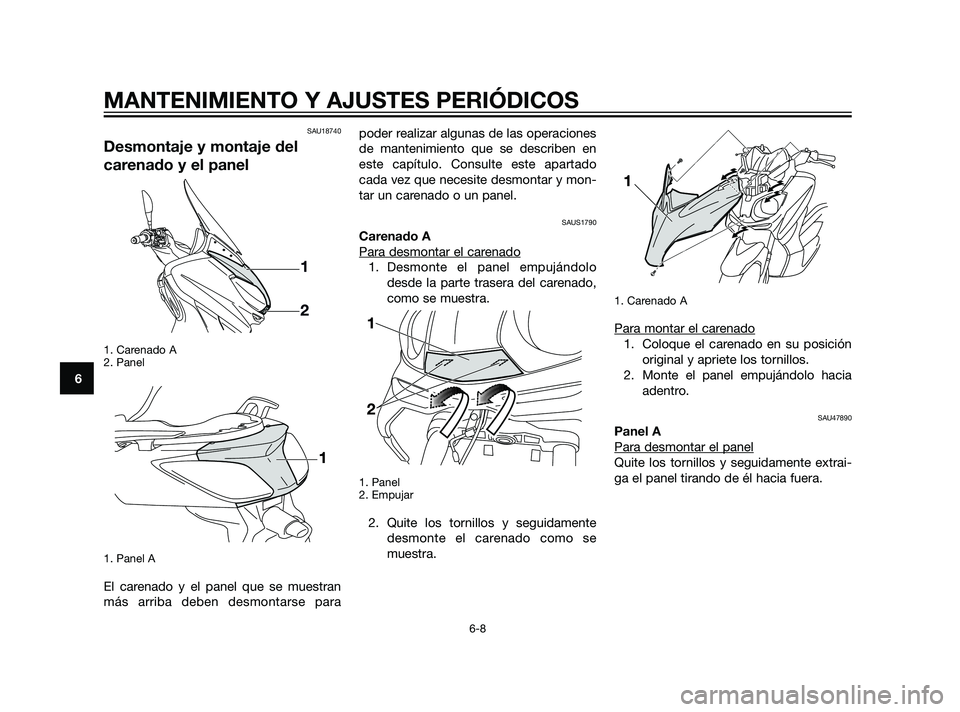

Desmontaje y montaje del
carenado y el panel
1. Carenado A
2. Panel
1. Panel A
El carenado y el panel que se muestran
más arriba deben desmontarse parapoder realizar algunas de las operaciones
de mantenimiento que se describen en
este capítulo. Consulte este apartado
cada vez que necesite desmontar y mon-
tar un carenado o un panel.
SAUS1790
Carenado A
Para desmontar el car
enado
1. Desmonte el panel empujándolo
desde la parte trasera del carenado,
como se muestra.
1. Panel
2. Empujar
2. Quite los tornillos y seguidamente
desmonte el carenado como se
muestra.
1. Carenado A
Para montar el carenado
1. Coloque el carenado en su posición
original y apriete los tornillos.
2. Monte el panel empujándolo hacia
adentro.
SAU47890
Panel A
Para desmontar el panel
Quite los tornillos y seguidamente extrai-
ga el panel tirando de él hacia fuera.

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
37P-F8199-S1 19/2/10 09:42 Página 52

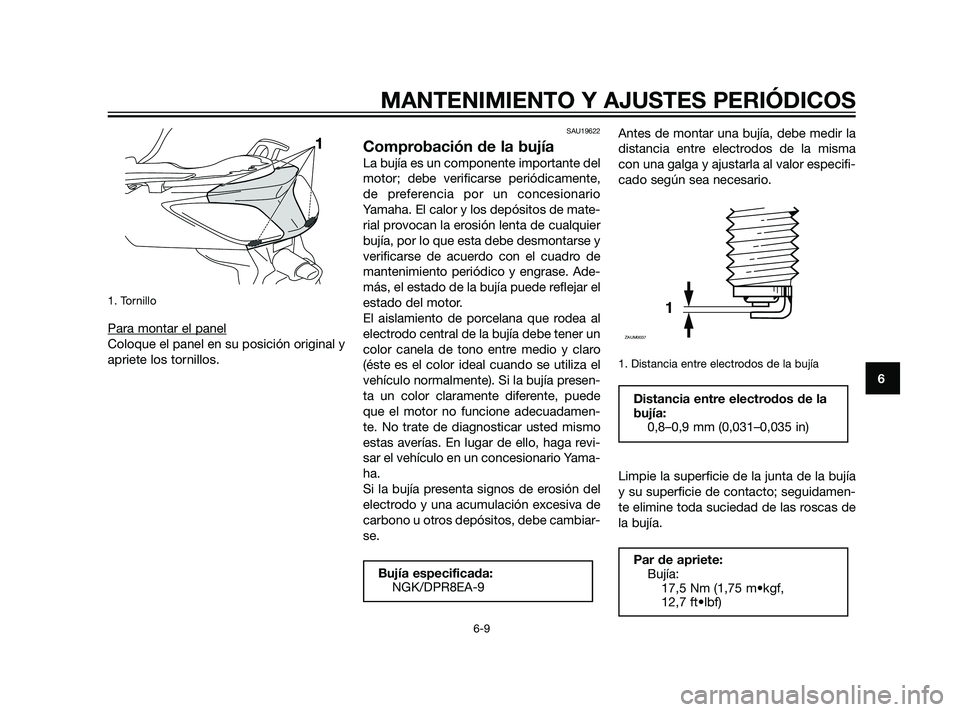

1. Tornillo
Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
SAU19622
Comprobación de la bujía
La bujía es un componente importante del
motor; debe verificarse periódicamente,
de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que esta debe desmontarse y
verificarse de acuerdo con el cuadro de
mantenimiento periódico y engrase. Ade-
más, el estado de la bujía puede reflejar el
estado del motor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presen-
ta un color claramente diferente, puede
que el motor no funcione adecuadamen-
te. No trate de diagnosticar usted mismo
estas averías. En lugar de ello, haga revi-
sar el vehículo en un concesionario Yama-
ha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma
con una galga y ajustarla al valor especifi-
cado según sea necesario.
1. Distancia entre electrodos de la bujía
Limpie la superficie de la junta de la bujía
y su superficie de contacto; seguidamen-
te elimine toda suciedad de las roscas de
la bujía.
Par de apriete:
Bujía:
17,5 Nm (1,75 m•kgf,
12,7 ft•lbf)
Distancia entre electrodos de la
bujía:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Bujía especificada:
NGK/DPR8EA-9
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
37P-F8199-S1 19/2/10 09:42 Página 53

NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estima-
ción del par de apriete correcto es
1/4–1/2 vuelta después de haberla apre-
tado a mano. No obstante, deberá apretar
la bujía con el par especificado tan pronto
como sea posible.SAUS1711
Aceite de motor
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Además,
debe cambiar el aceite según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase y
cuando se encienda la luz indicadora de
servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballe-
te central. Si está ligeramente incli-
nada hacia un lado, la lectura puede
resultar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de
llenado, limpie la varilla de medición,
introdúzcala de nuevo en el orificio
de llenado (sin enroscarla) y extráiga-
la de nuevo para comprobar el nivel
de aceite.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Si el aceite del motor se encuentra
por debajo de la marca de nivel míni-
mo, añada una cantidad suficiente
de aceite del tipo recomendado has-
ta el nivel correcto.
5. Introduzca la varilla de medición en
el orificio de llenado de aceite y
seguidamente apriete el tapón.
Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
1
3
2
1
ZAUM0685
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
37P-F8199-S1 19/2/10 09:42 Página 54

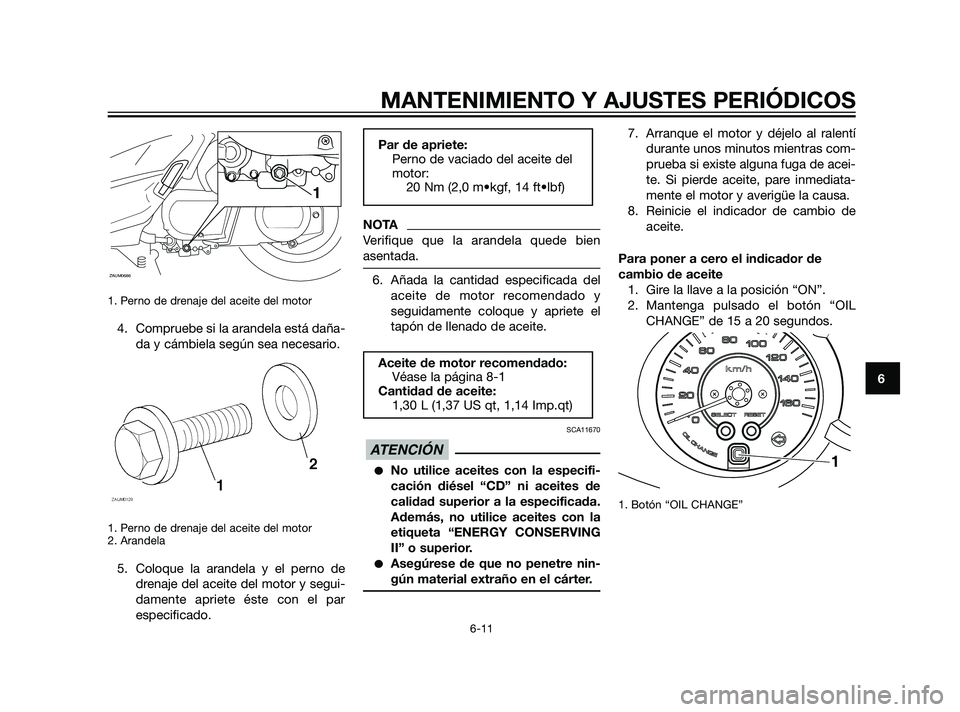

1. Perno de drenaje del aceite del motor
4. Compruebe si la arandela está daña-
da y cámbiela según sea necesario.
1. Perno de drenaje del aceite del motor
2. Arandela
5. Coloque la arandela y el perno de
drenaje del aceite del motor y segui-
damente apriete éste con el par
especificado.
NOTA
Verifique que la arandela quede bien
asentada.
6. Añada la cantidad especificada del
aceite de motor recomendado y
seguidamente coloque y apriete el
tapón de llenado de aceite.
SCA11670
No utilice aceites con la especifi-
cación diésel “CD” ni aceites de
calidad superior a la especificada.
Además, no utilice aceites con la
etiqueta “ENERGY CONSERVING
II” o superior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
7. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de acei-
te. Si pierde aceite, pare inmediata-
mente el motor y averigüe la causa.
8. Reinicie el indicador de cambio de
aceite.
Para poner a cero el indicador de
cambio de aceite
1. Gire la llave a la posición “ON”.
2. Mantenga pulsado el botón “OIL
CHANGE” de 15 a 20 segundos.
1. Botón “OIL CHANGE”
1ATENCIÓN
Aceite de motor recomendado:
Véase la página 8-1
Cantidad de aceite:
1,30 L (1,37 US qt, 1,14 Imp.qt)
Par de apriete:
Perno de vaciado del aceite del
motor:
20 Nm (2,0 m•kgf, 14 ft•lbf)
11
ZAUM0686
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
37P-F8199-S1 19/2/10 09:42 Página 55

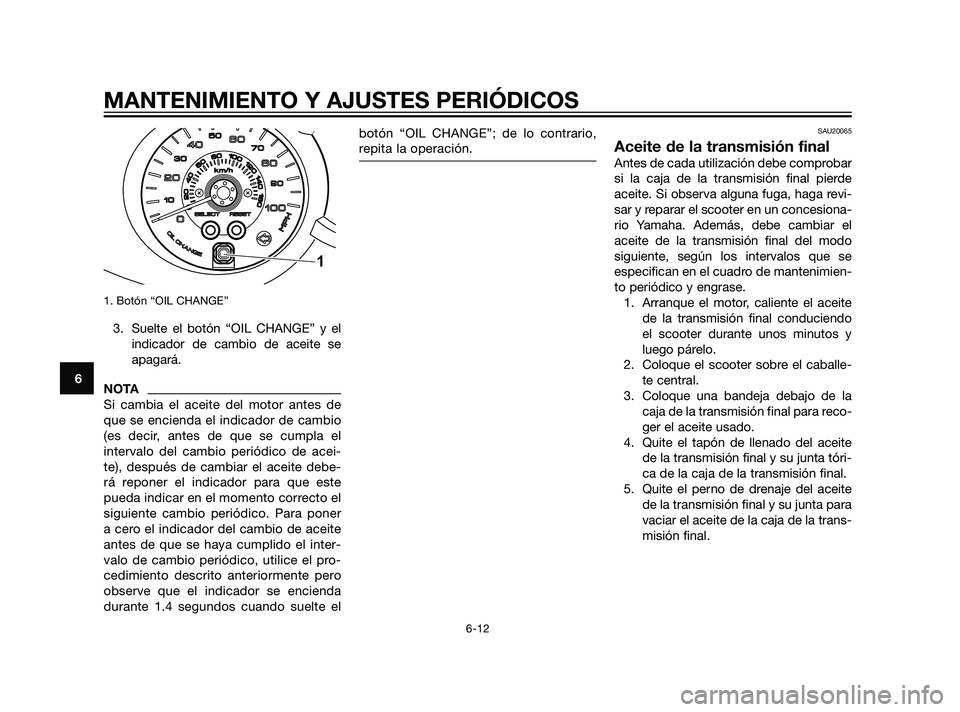

1. Botón “OIL CHANGE”
3. Suelte el botón “OIL CHANGE” y el
indicador de cambio de aceite se
apagará.
NOTA
Si cambia el aceite del motor antes de
que se encienda el indicador de cambio
(es decir, antes de que se cumpla el
intervalo del cambio periódico de acei-
te), después de cambiar el aceite debe-
rá reponer el indicador para que este
pueda indicar en el momento correcto el
siguiente cambio periódico. Para poner
a cero el indicador del cambio de aceite
antes de que se haya cumplido el inter-
valo de cambio periódico, utilice el pro-
cedimiento descrito anteriormente pero
observe que el indicador se encienda
durante 1.4 segundos cuando suelte elbotón “OIL CHANGE”; de lo contrario,
repita la operación.
SAU20065
Aceite de la transmisión final
Antes de cada utilización debe comprobar
si la caja de la transmisión final pierde
aceite. Si observa alguna fuga, haga revi-
sar y reparar el scooter en un concesiona-
rio Yamaha. Además, debe cambiar el
aceite de la transmisión final del modo
siguiente, según los intervalos que se
especifican en el cuadro de mantenimien-
to periódico y engrase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo
el scooter durante unos minutos y
luego párelo.
2. Coloque el scooter sobre el caballe-
te central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite
de la transmisión final y su junta tóri-
ca de la caja de la transmisión final.
5. Quite el perno de drenaje del aceite
de la transmisión final y su junta para
vaciar el aceite de la caja de la trans-
misión final.
1
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
37P-F8199-S1 19/2/10 09:42 Página 56
