2011 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

37P-F8199-S1
YP250R
YP250RA
MANUAL DEL PROPIETARIO
Lea este manual atentamente antes de utilizar este vehículo.
37P-F8199-S1 19/2/10 09:42 Página 1

SAU26945
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al vehículo si este se ven-
de.

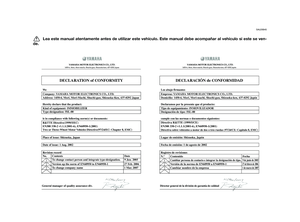

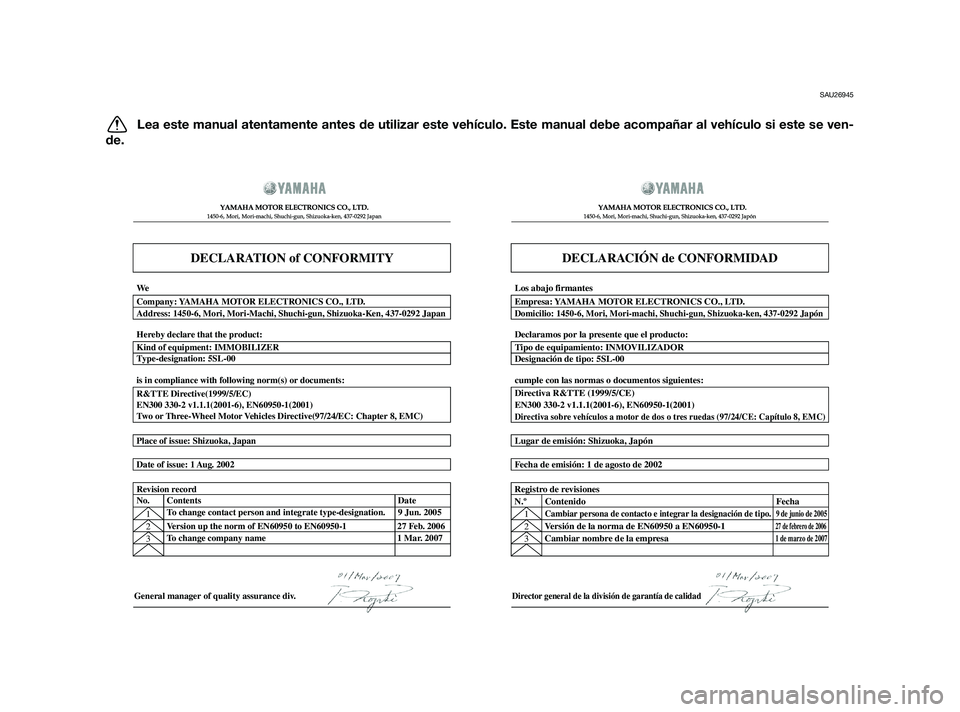

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
DECLARACIÓN de CONFORMIDAD






  

Director general de la división de garantía de calidad
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versión de la norma de EN60950 a EN60950-1
Cambiar nombre de la empresa27 de febrero de 20061 de marzo de 20072
3 Registro de revisiones
N.º Contenido FechaCambiar persona de contacto e integrar la designación de tipo.9 de junio de 2005
Date of issue: 1 Aug. 2002Fecha de emisión: 1 de agosto de 2002
Place of issue: Shizuoka, JapanLugar de emisión: Shizuoka, Japón
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:Directiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Directiva sobre vehículos a motor de dos o tres ruedas (97/24/CE: Capítulo 8, EMC)
cumple con las normas o documentos siguientes:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Tipo de equipamiento: INMOVILIZADOR
Designación de tipo: 5SL-00 Declaramos por la presente que el producto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeEmpresa: YAMAHA MOTOR ELECTRONICS CO., LTD.Domicilio: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japón
Los abajo firmantes
37P-F8199-S1 19/2/10 09:42 Página 2

SAU10113

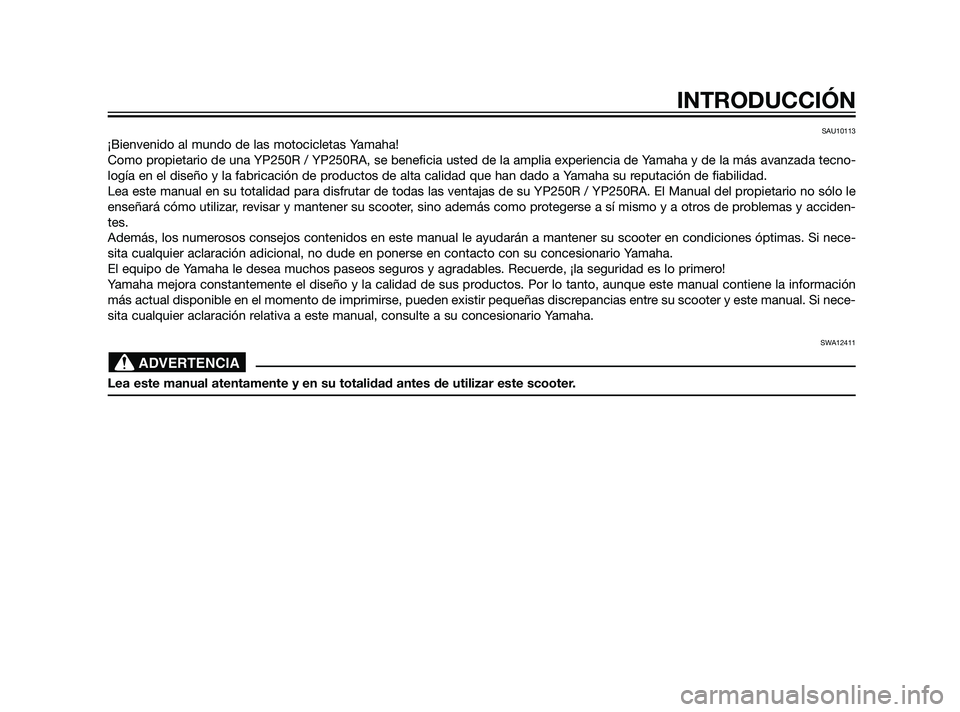

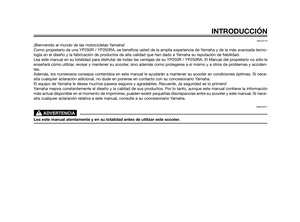

¡Bienvenido al mundo de las motocicletas Yamaha!
Como propietario de una YP250R / YP250RA, se beneficia usted de la amplia experiencia de Yamaha y de la más avanzada tecno-
logía en el diseño y la fabricación de productos de alta calidad que han dado a Yamaha su reputación de fiabilidad.
Lea este manual en su totalidad para disfrutar de todas las ventajas de su YP250R / YP250RA. El Manual del propietario no sólo le
enseñará cómo utilizar, revisar y mantener su scooter, sino además como protegerse a sí mismo y a otros de problemas y acciden-
tes.
Además, los numerosos consejos contenidos en este manual le ayudarán a mantener su scooter en condiciones óptimas. Si nece-
sita cualquier aclaración adicional, no dude en ponerse en contacto con su concesionario Yamaha.
El equipo de Yamaha le desea muchos paseos seguros y agradables. Recuerde, ¡la seguridad es lo primero!
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual contiene la información
más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias entre su scooter y este manual. Si nece-
sita cualquier aclaración relativa a este manual, consulte a su concesionario Yamaha.
SWA12411
Lea este manual atentamente y en su totalidad antes de utilizar este scooter.
ADVERTENCIA
INTRODUCCIÓN
37P-F8199-S1 19/2/10 09:42 Página 3

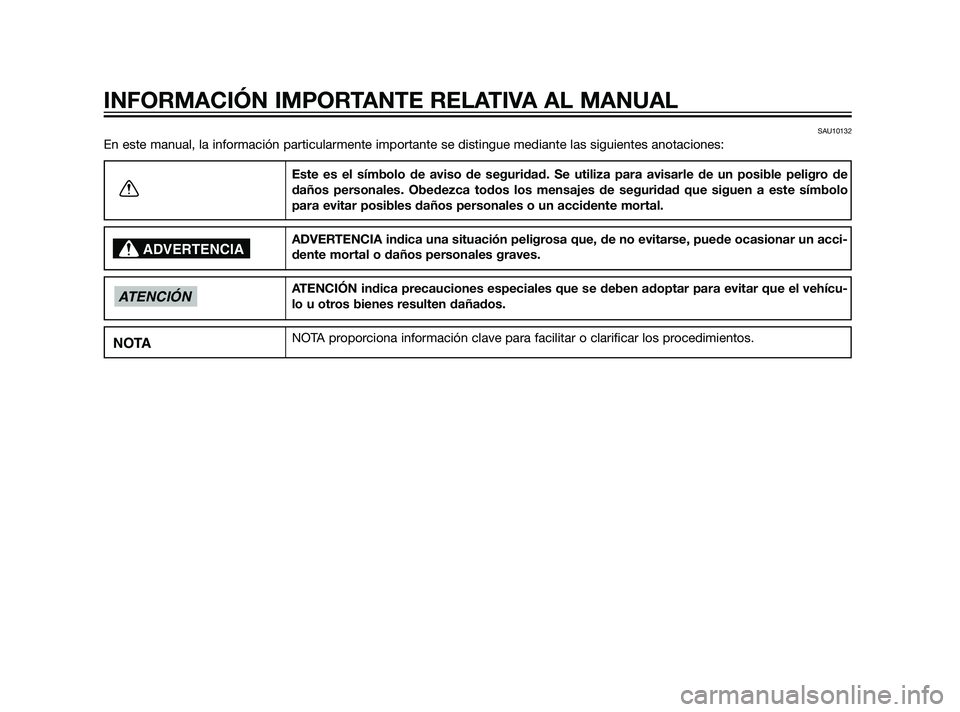

SAU10132

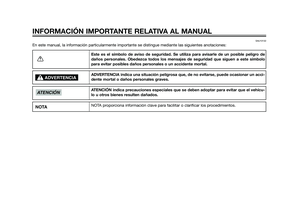

En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de
daños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo
para evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehícu-
lo u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA
ATENCIÓN
ADVERTENCIA
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
37P-F8199-S1 19/2/10 09:42 Página 4

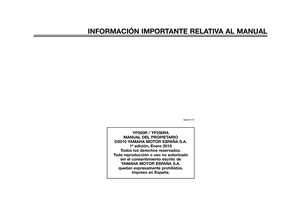

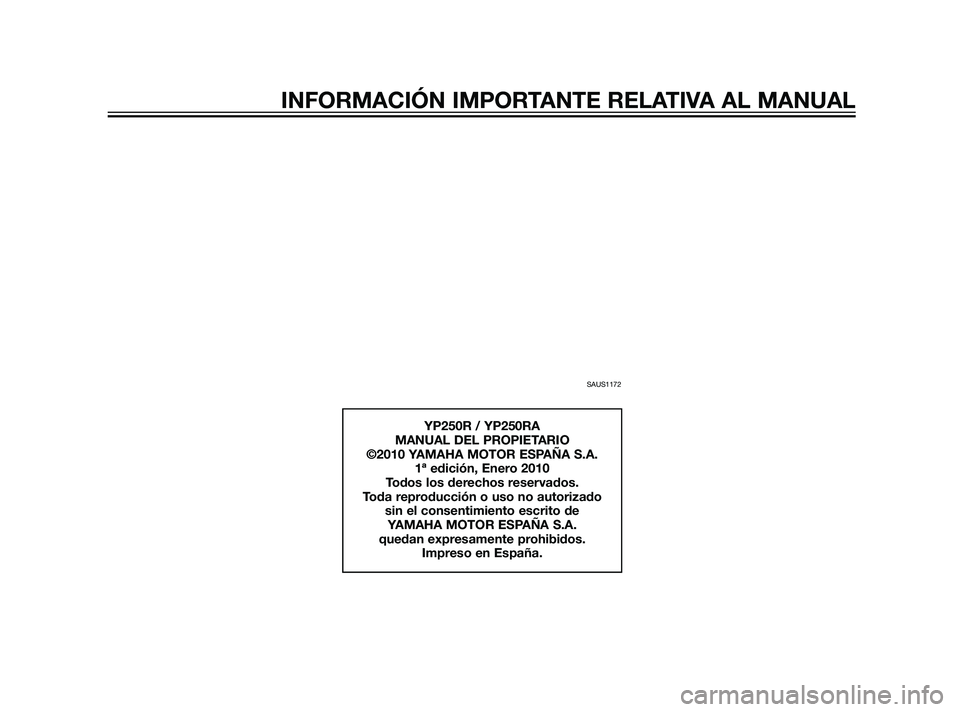

SAUS1172
YP250R / YP250RA
MANUAL DEL PROPIETARIO
©2010 YAMAHA MOTOR ESPAÑA S.A.
1ª edición, Enero 2010
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
YAMAHA MOTOR ESPAÑA S.A.
quedan expresamente prohibidos.
Impreso en España.
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
37P-F8199-S1 19/2/10 09:42 Página 5

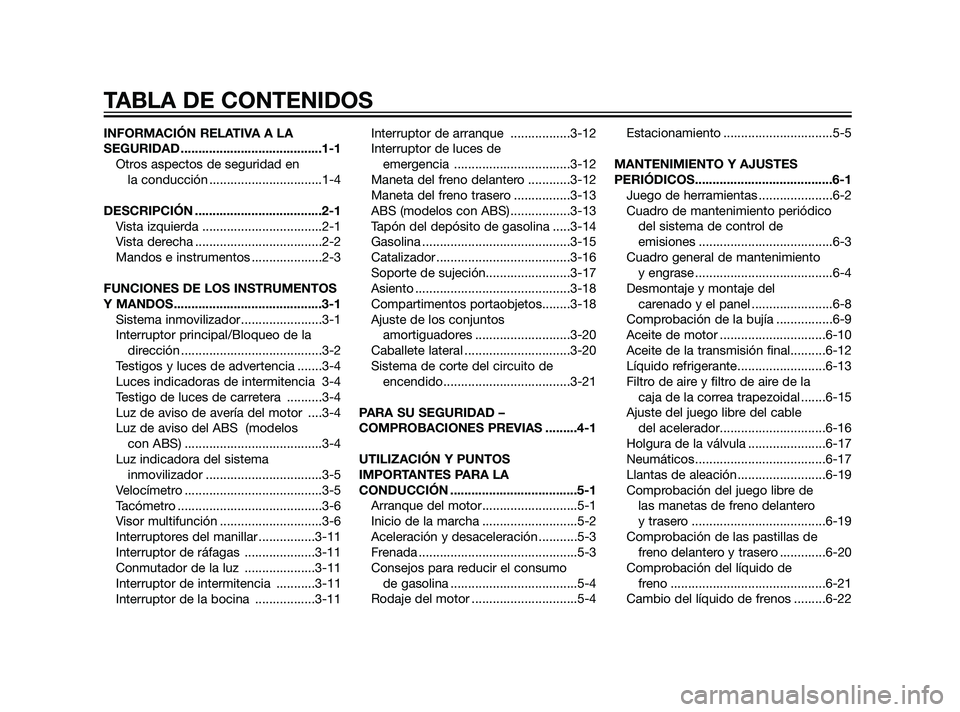

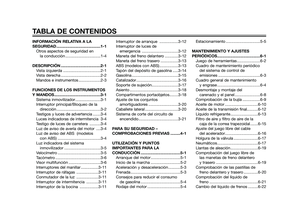

INFORMACIÓN RELATIVA A LA
SEGURIDAD ........................................1-1

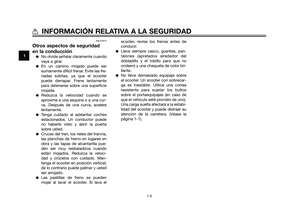

Otros aspectos de seguridad en
la conducción ................................1-4
DESCRIPCIÓN ....................................2-1

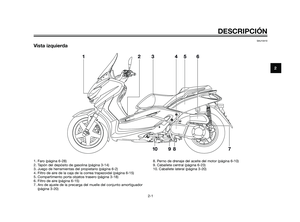

Vista izquierda ..................................2-1

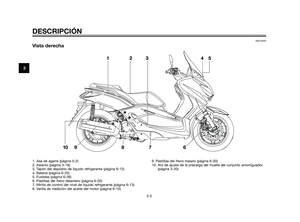

Vista derecha ....................................2-2

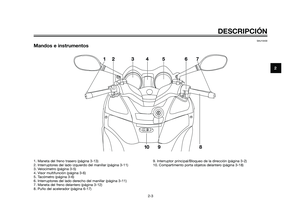

Mandos e instrumentos ....................2-3
FUNCIONES DE LOS INSTRUMENTOS
Y MANDOS..........................................3-1

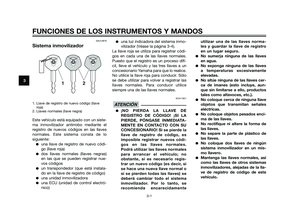

Sistema inmovilizador.......................3-1

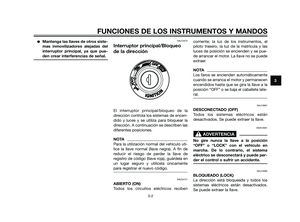

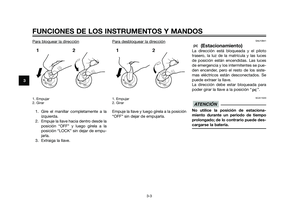

Interruptor principal/Bloqueo de la
dirección ........................................3-2

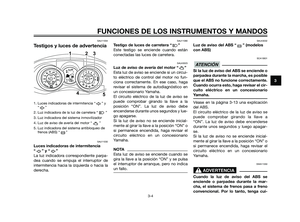

Testigos y luces de advertencia .......3-4
Luces indicadoras de intermitencia 3-4
Testigo de luces de carretera ..........3-4
Luz de aviso de avería del motor ....3-4
Luz de aviso del ABS (modelos
con ABS) .......................................3-4

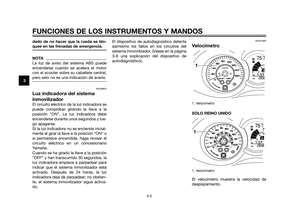

Luz indicadora del sistema
inmovilizador .................................3-5
Velocímetro .......................................3-5

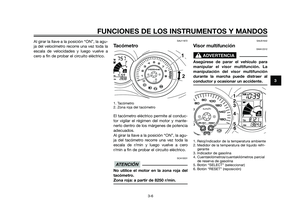

Tacómetro .........................................3-6

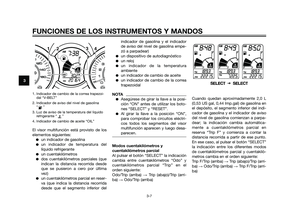

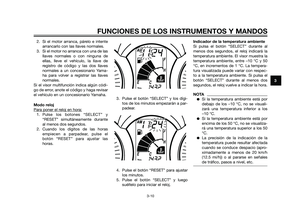

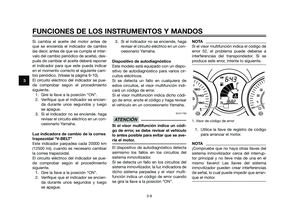

Visor multifunción .............................3-6

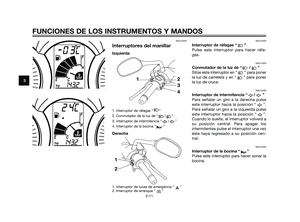

Interruptores del manillar ................3-11
Interruptor de ráfagas ....................3-11
Conmutador de la luz ....................3-11
Interruptor de intermitencia ...........3-11
Interruptor de la bocina .................3-11Interruptor de arranque .................3-12
Interruptor de luces de
emergencia .................................3-12

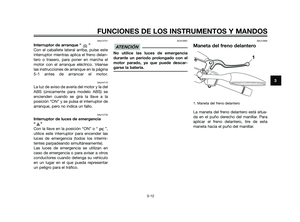

Maneta del freno delantero ............3-12

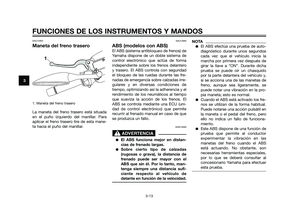

Maneta del freno trasero ................3-13
ABS (modelos con ABS).................3-13

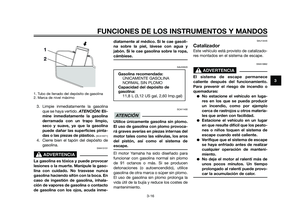

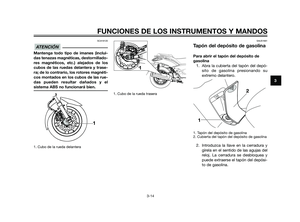

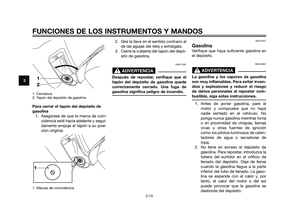

Tapón del depósito de gasolina .....3-14
Gasolina ..........................................3-15
Catalizador ......................................3-16

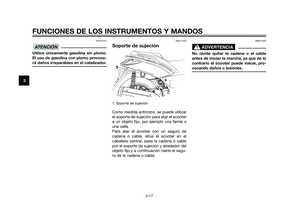

Soporte de sujeción........................3-17

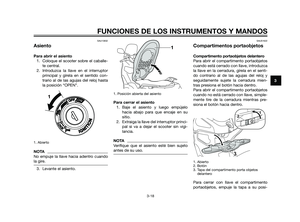

Asiento ............................................3-18

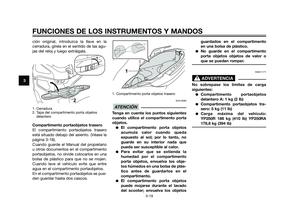

Compartimentos portaobjetos........3-18

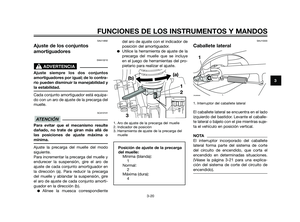

Ajuste de los conjuntos
amortiguadores ...........................3-20
Caballete lateral ..............................3-20

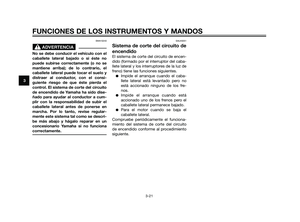

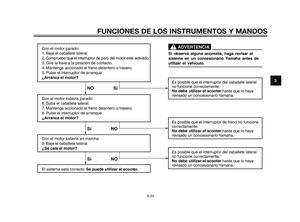

Sistema de corte del circuito de
encendido....................................3-21

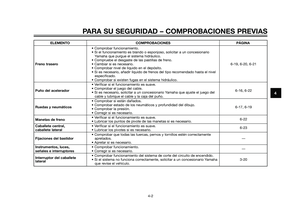

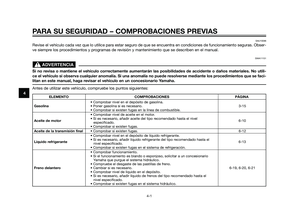

PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS .........4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN ....................................5-1

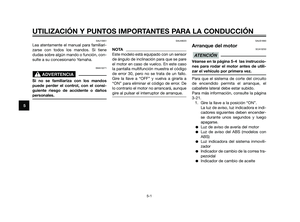

Arranque del motor...........................5-1

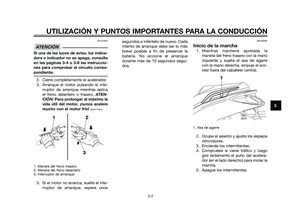

Inicio de la marcha ...........................5-2

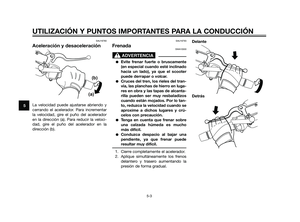

Aceleración y desaceleración ...........5-3
Frenada .............................................5-3

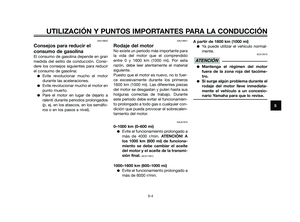

Consejos para reducir el consumo
de gasolina ....................................5-4

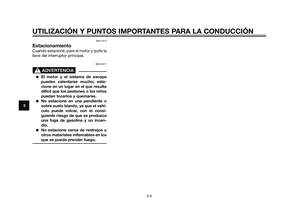

Rodaje del motor ..............................5-4Estacionamiento ...............................5-5

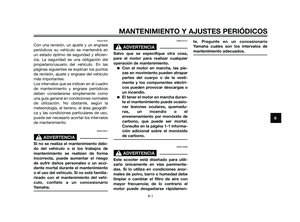

MANTENIMIENTO Y AJUSTES
PERIÓDICOS.......................................6-1

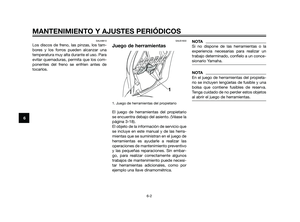

Juego de herramientas .....................6-2
Cuadro de mantenimiento periódico
del sistema de control de
emisiones ......................................6-3

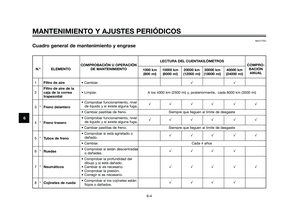

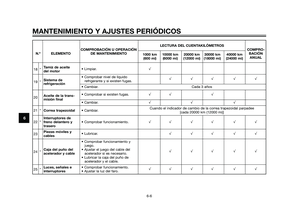

Cuadro general de mantenimiento
y engrase .......................................6-4

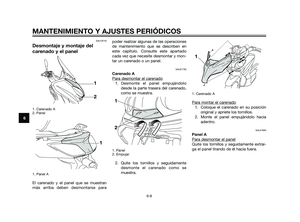

Desmontaje y montaje del
carenado y el panel .......................6-8

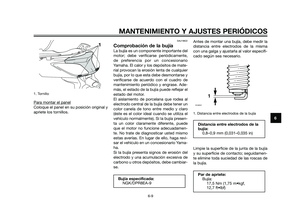

Comprobación de la bujía ................6-9

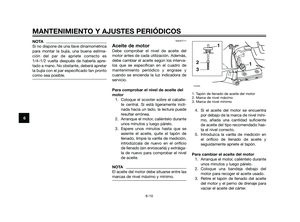

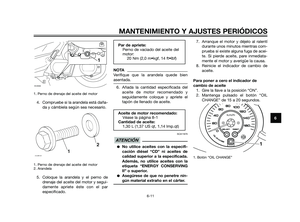

Aceite de motor ..............................6-10

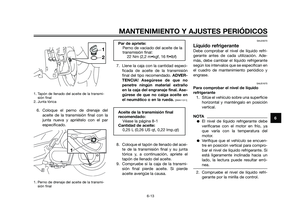

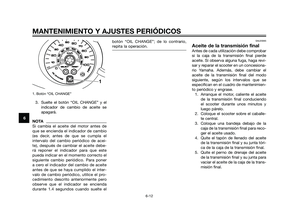

Aceite de la transmisión final..........6-12

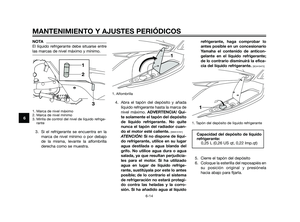

Líquido refrigerante.........................6-13

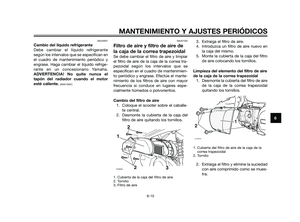

Filtro de aire y filtro de aire de la
caja de la correa trapezoidal .......6-15

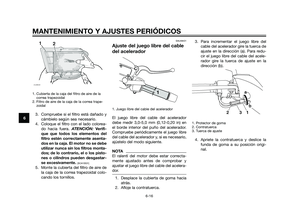

Ajuste del juego libre del cable
del acelerador..............................6-16

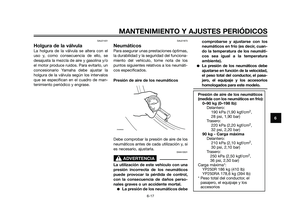

Holgura de la válvula ......................6-17

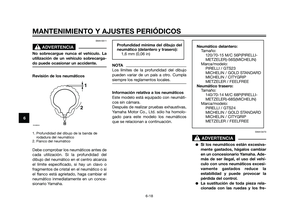

Neumáticos .....................................6-17

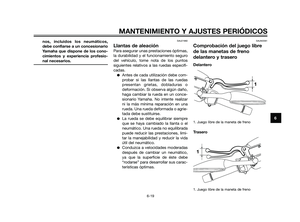

Llantas de aleación .........................6-19
Comprobación del juego libre de
las manetas de freno delantero
y trasero ......................................6-19

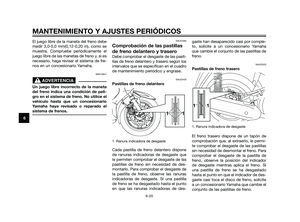

Comprobación de las pastillas de
freno delantero y trasero .............6-20

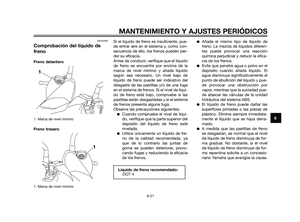

Comprobación del líquido de
freno ............................................6-21

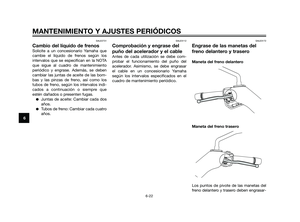

Cambio del líquido de frenos .........6-22
TABLA DE CONTENIDOS
37P-F8199-S1 19/2/10 09:42 Página 6

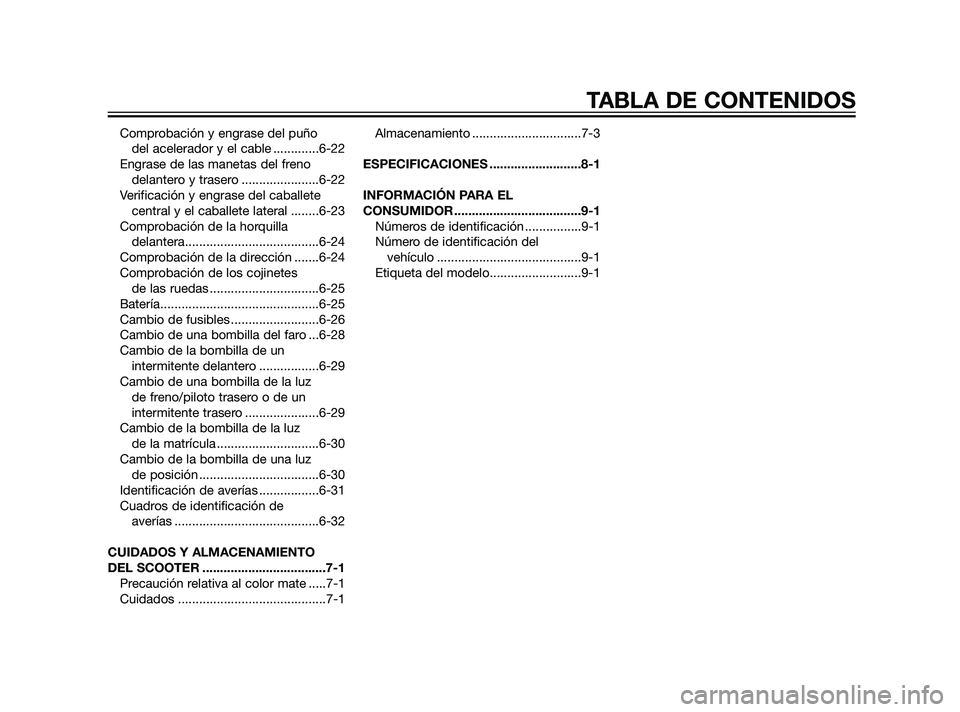

Comprobación y engrase del puño
del acelerador y el cable .............6-22
Engrase de las manetas del freno
delantero y trasero ......................6-22

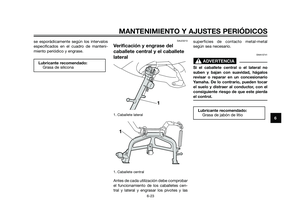

Verificación y engrase del caballete
central y el caballete lateral ........6-23

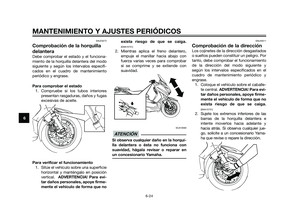

Comprobación de la horquilla
delantera......................................6-24
Comprobación de la dirección .......6-24

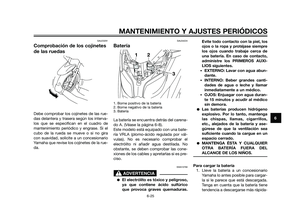

Comprobación de los cojinetes
de las ruedas ...............................6-25

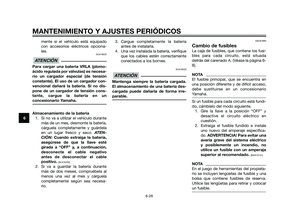

Batería.............................................6-25

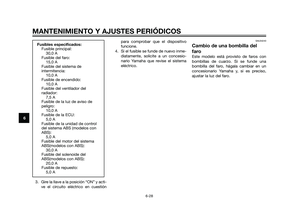

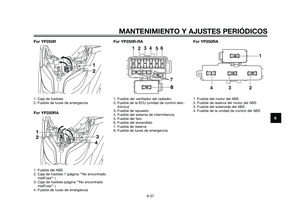

Cambio de fusibles .........................6-26

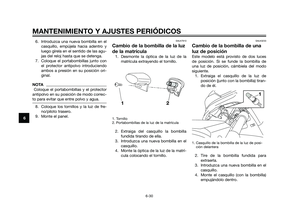

Cambio de una bombilla del faro ...6-28

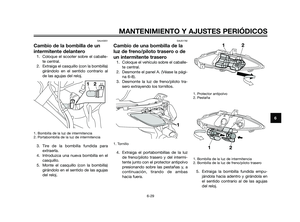

Cambio de la bombilla de un
intermitente delantero .................6-29
Cambio de una bombilla de la luz
de freno/piloto trasero o de un
intermitente trasero .....................6-29
Cambio de la bombilla de la luz
de la matrícula .............................6-30
Cambio de la bombilla de una luz
de posición ..................................6-30

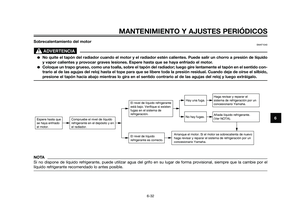

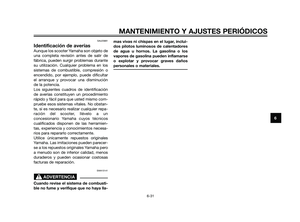

Identificación de averías .................6-31

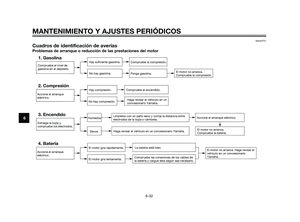

Cuadros de identificación de
averías .........................................6-32
CUIDADOS Y ALMACENAMIENTO
DEL SCOOTER ...................................7-1

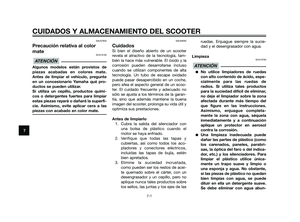

Precaución relativa al color mate .....7-1

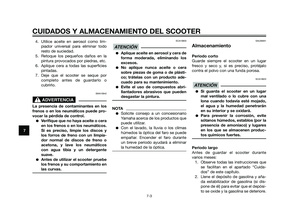

Cuidados ..........................................7-1Almacenamiento ...............................7-3
ESPECIFICACIONES ..........................8-1
INFORMACIÓN PARA EL
CONSUMIDOR ....................................9-1

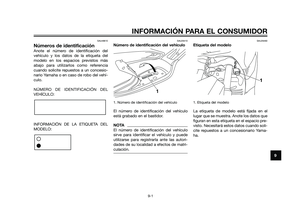

Números de identificación ................9-1
Número de identificación del
vehículo .........................................9-1
Etiqueta del modelo..........................9-1
TABLA DE CONTENIDOS
37P-F8199-S1 19/2/10 09:42 Página 7

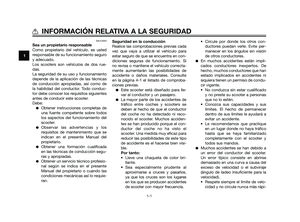

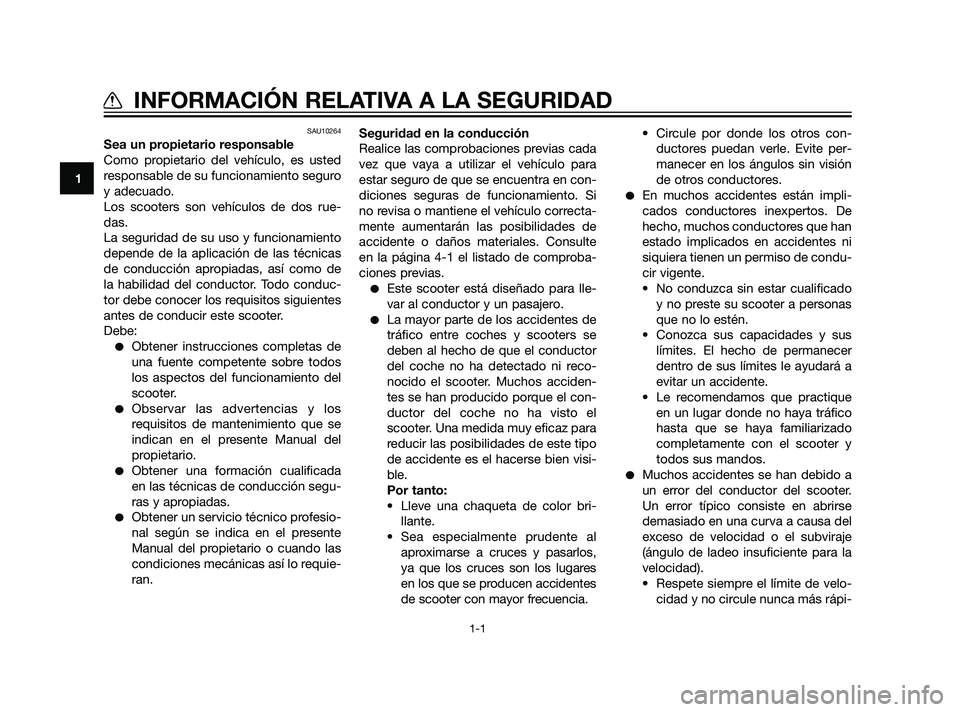

SAU10264
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro
y adecuado.
Los scooters son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas
de conducción apropiadas, así como de
la habilidad del conductor. Todo conduc-
tor debe conocer los requisitos siguientes
antes de conducir este scooter.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento del
scooter.
Observar las advertencias y los
requisitos de mantenimiento que se
indican en el presente Manual del
propietario.
Obtener una formación cualificada
en las técnicas de conducción segu-
ras y apropiadas.
Obtener un servicio técnico profesio-
nal según se indica en el presente
Manual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para
estar seguro de que se encuentra en con-
diciones seguras de funcionamiento. Si
no revisa o mantiene el vehículo correcta-
mente aumentarán las posibilidades de
accidente o daños materiales. Consulte
en la página 4-1 el listado de comproba-
ciones previas.
Este scooter está diseñado para lle-
var al conductor y un pasajero.
La mayor parte de los accidentes de
tráfico entre coches y scooters se
deben al hecho de que el conductor
del coche no ha detectado ni reco-
nocido el scooter. Muchos acciden-
tes se han producido porque el con-
ductor del coche no ha visto el
scooter. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
• Lleve una chaqueta de color bri-
llante.
• Sea especialmente prudente al
aproximarse a cruces y pasarlos,
ya que los cruces son los lugares
en los que se producen accidentes
de scooter con mayor frecuencia.• Circule por donde los otros con-
ductores puedan verle. Evite per-
manecer en los ángulos sin visión
de otros conductores.
En muchos accidentes están impli-
cados conductores inexpertos. De
hecho, muchos conductores que han
estado implicados en accidentes ni
siquiera tienen un permiso de condu-
cir vigente.
• No conduzca sin estar cualificado
y no preste su scooter a personas
que no lo estén.
• Conozca sus capacidades y sus
límites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
• Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con el scooter y
todos sus mandos.
Muchos accidentes se han debido a
un error del conductor del scooter.
Un error típico consiste en abrirse
demasiado en una curva a causa del
exceso de velocidad o el subviraje
(ángulo de ladeo insuficiente para la
velocidad).
• Respete siempre el límite de velo-
cidad y no circule nunca más rápi-
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-1
37P-F8199-S1 19/2/10 09:42 Página 8
